Startseite » Kaco DC-Combiner Box mit Überspannungsschutz Typ 1+2 (19% Mwst.)
Kaco

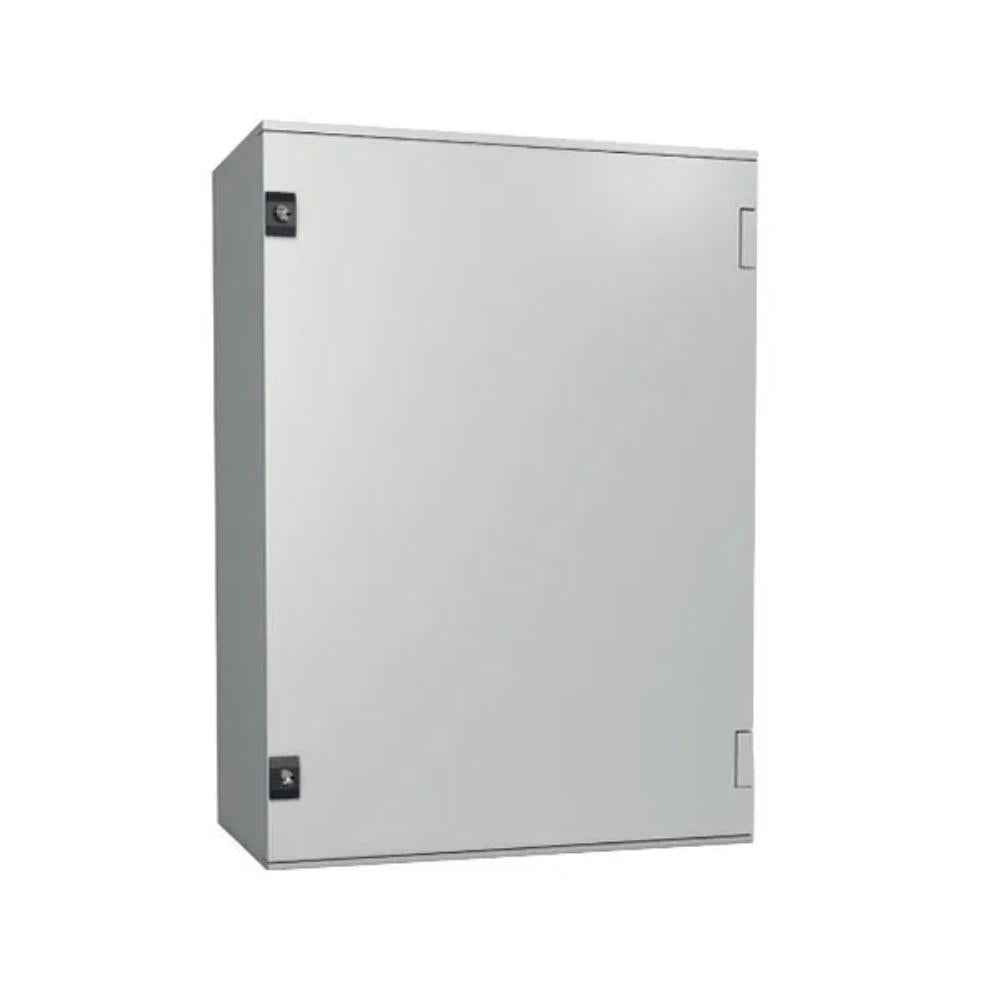

Kaco DC-Combiner Box mit Überspannungsschutz Typ 1+2 (19% Mwst.)

Vorrätig
SKU: 1372-19
€848,24

inkl. 19 % MwSt.

Produktvorteile

  • ★ Übersichtlichere DC-Verkabelung:
    Mehrere PV-Strings werden zentral zusammengeführt, wodurch lange Einzelwege zum Wechselrichter reduziert und größere Anlagen sauberer strukturiert werden können.
  • ★ Besserer Schutz der DC-Seite:
    Der integrierte Überspannungsschutz Typ 1+2 unterstützt ein fachgerechtes Schutzkonzept gegen Überspannungsereignisse auf der Gleichstromseite.
  • ★ Absicherung beider Pole:
    Sicherungshalter auf Plus- und Minusseite ermöglichen eine projektbezogene Absicherung der einzelnen Strings und erhöhen die Planbarkeit größerer DC-Felder.
  • ★ Für größere Projektanlagen geeignet:
    Die Combiner Box ist auf PV-Anlagen mit mehreren Stringanschlüssen ausgelegt und eignet sich besonders für Gewerbedächer, Freiflächenabschnitte und längere DC-Leitungswege.
  • ★ Optional bessere Fehlererkennung:
    Bei Varianten mit Strangüberwachung lassen sich einzelne Stringströme überwachen, sodass Abweichungen im Anlagenbetrieb schneller erkannt werden können.

Beschreibung

Die KACO DC-Combiner Box ist ein Strangsammler für größere Photovoltaikanlagen. Sie wird eingesetzt, um mehrere DC-Strings zentral zusammenzuführen und die Gleichstromseite der Anlage übersichtlich, abgesichert und gut wartbar aufzubauen.

Neben der reinen String-Zusammenführung integriert die Box wichtige Schutz- und Schaltfunktionen. Dazu gehören ein DC-Trennschalter, Sicherungshalter auf Plus- und Minusseite sowie ein DC-Überspannungsschutz Typ 1+2. Dadurch eignet sich die Lösung für Anlagen, bei denen die DC-Verkabelung nicht direkt einzeln bis zum Wechselrichter geführt werden soll.

Je nach Ausführung stehen unterschiedliche Stringanzahlen zur Verfügung. Optional sind Varianten mit Strangüberwachung erhältlich, um einzelne Stringströme im Betrieb besser auswerten zu können. Die genaue Auslegung muss immer passend zu Stringanzahl, DC-Spannung, Strombelastung, Wechselrichterkonzept und Schutzplanung erfolgen.

Die KACO DC-Combiner Box ist damit ein projektbezogenes Zubehör für professionelle PV-Anlagen und keine universelle Standardbox. Vor Bestellung sollte die passende Variante anhand der Anlagenplanung festgelegt werden.

⚙️ Technische Daten

Produkttyp: DC-Combiner Box / Strangsammler
Max. DC-Systemspannung: 1500 V
Max. Leerlaufspannung: 1500 V
Anzahl DC-Stringanschlüsse: 12 / 14 / 16 / 20, je nach Ausführung
Max. Eingangsstrom pro String: 10–19 A, abhängig von der Variante
DC-Trennschalter: vorhanden
Sicherungshalter PV+: vorhanden
Sicherungshalter PV-: vorhanden
DC-Überspannungsschutz: Typ 1+2
Strangüberwachung: optional, je nach Ausführung
DC-Anschluss Eingang: Direktanschluss
DC-Anschluss Ausgang: Kabelschuh, max. 240 mm² Cu oder Al
Schutzart: IP65
Umgebungstemperatur: -20 bis +40 °C

📦 Lieferumfang

1 × KACO DC-Combiner Box mit Überspannungsschutz Typ 1+2, je nach gewählter Ausführung
Montagematerial und Anschlusszubehör gemäß Herstellerlieferumfang

🔒 Garantie

2 Jahre Herstellergarantie

Es gelten die aktuellen Garantie- und Servicebedingungen des Herstellers.

Downloads

👤
Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen
⭐
Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung
🌍
Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage
🤝
Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Wofür wird die KACO DC-Combiner Box verwendet?
Die DC-Combiner Box wird eingesetzt, um mehrere PV-Strings zentral zusammenzuführen. Sie strukturiert die DC-Seite größerer PV-Anlagen und integriert je nach Ausführung DC-Trennschalter, Sicherungshalter, Überspannungsschutz und optional Strangüberwachung.
Ist die Box ein reiner Überspannungsschutz?
Nein. Sie ist mehr als eine reine Überspannungsschutzbox. KACO bezeichnet sie als DC-Combiner Box beziehungsweise Strangsammler. Der Überspannungsschutz Typ 1+2 ist ein wichtiger Bestandteil, aber die Box dient zusätzlich der DC-seitigen Zusammenführung und Absicherung von PV-Strings.
Sind die Sicherungen enthalten?
Im Datenblatt werden Sicherungshalter für PV+ und PV- genannt, die Sicherungen selbst sind in der Versionstabelle nicht als Standard enthalten. Deshalb sollte vor Bestellung geprüft werden, welche Sicherungsgröße benötigt wird und ob die Sicherungen im Lieferumfang enthalten sind.
👤
