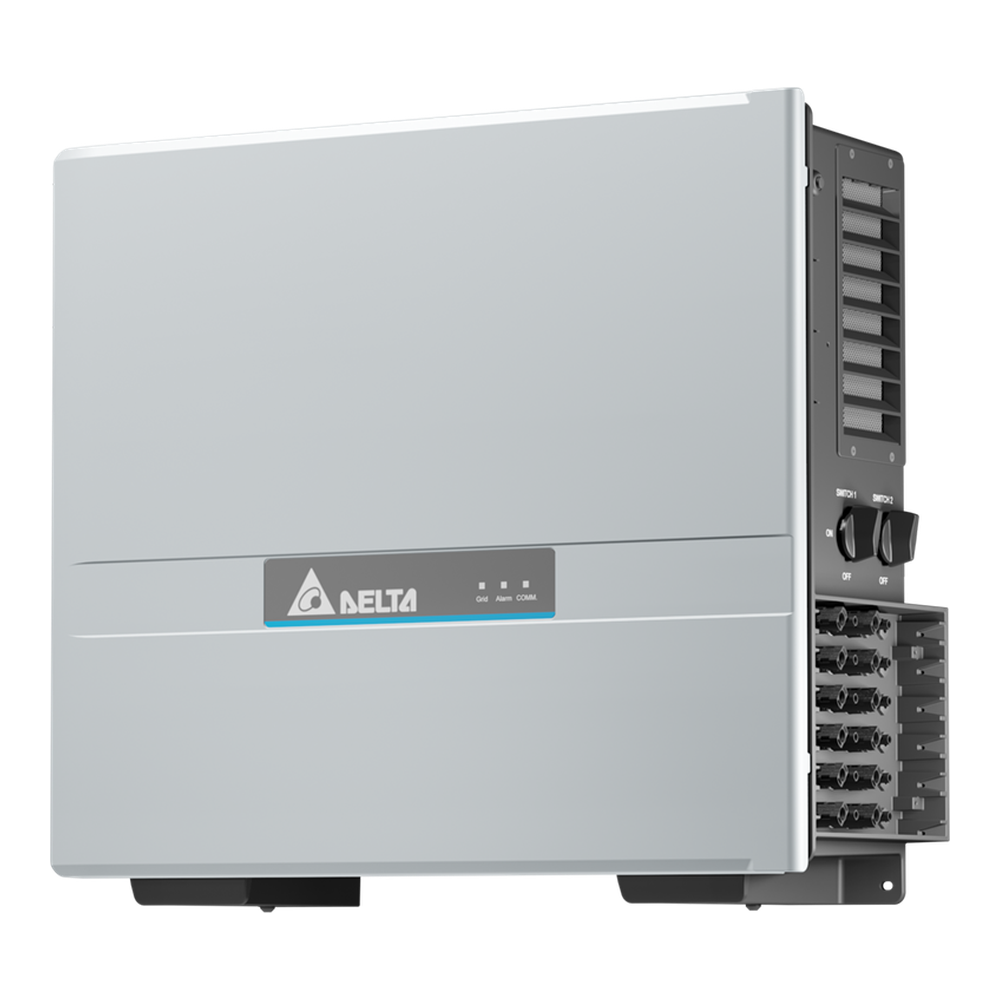

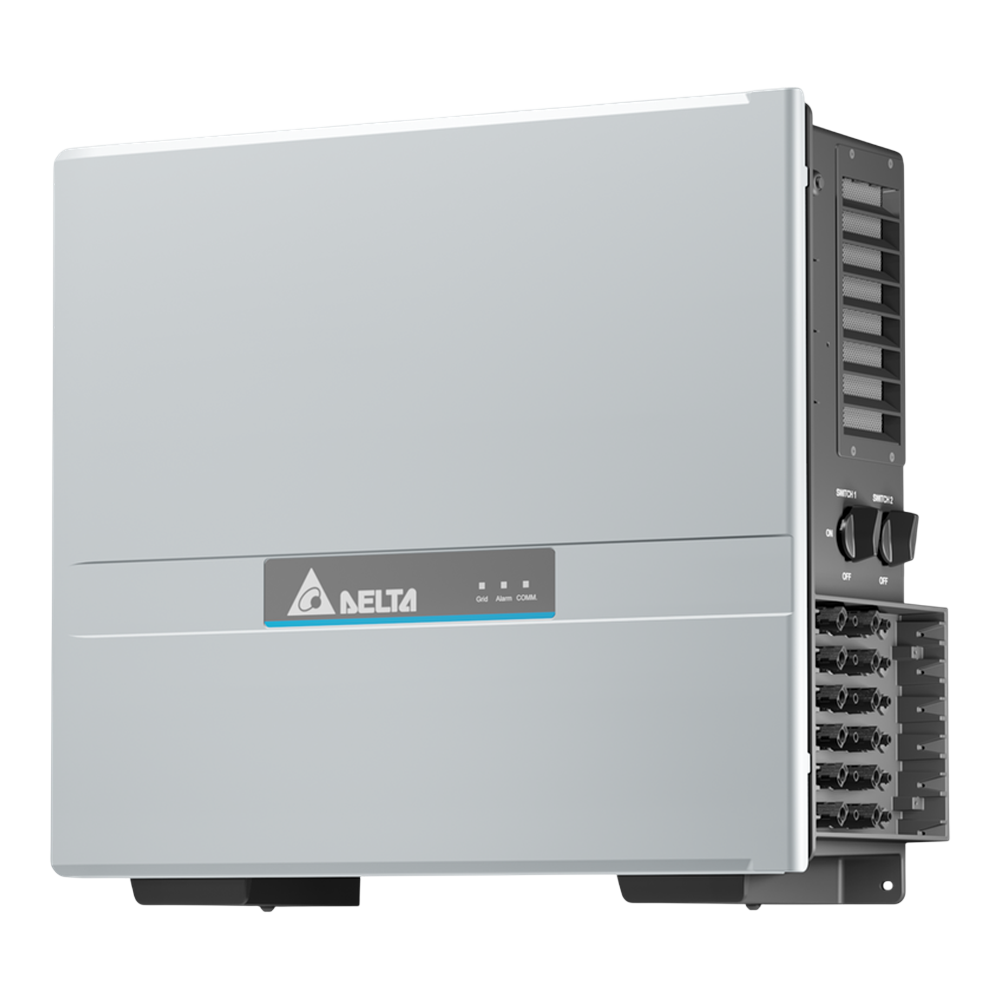

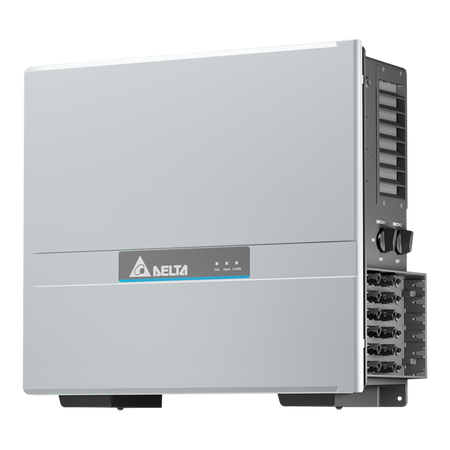

Delta M100A Flex 100 kW PV-Wechselrichter
Normaler Preis
€3.299,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Acht MPP-Tracker mit insgesamt 16 Stringeingängen:
Je zwei Stringeingänge pro MPP-Tracker erlauben eine fein aufgeteilte Generatorstruktur. Unterschiedliche Dachflächen, Ausrichtungen oder Teilfelder können dadurch innerhalb eines 100-kW-Geräts separat nachgeführt werden. -
Großer Betriebsbereich für unterschiedliche Stringlängen:
Der Betriebsbereich von 200 bis 1.000 V ermöglicht unterschiedliche Stringauslegungen. Für maximale Leistung muss die Planung zusätzlich den engeren, temperaturabhängigen MPP-Bereich des M100A Flex berücksichtigen. -
98,7 % maximaler Wirkungsgrad:
Der Spitzenwirkungsgrad von 98,7 % begrenzt die Wandlungsverluste auf der DC/AC-Stufe. Das unterstützt eine effiziente Energieumsetzung bei großen gewerblichen Generatorleistungen. -
RS485 und digitale Schnittstellen für die Anlagensteuerung:
Mehrere Kommunikations- und I/O-Schnittstellen erleichtern die Einbindung in Monitoring und Anlagensteuerung. Betriebsdaten und externe Signale können so innerhalb kompatibler C&I-Systemkonzepte verarbeitet werden. -
IP66 für anspruchsvolle C&I-Standorte:
Das IP66-Gehäuse bietet hohen Schutz gegen Staub und Wasser entsprechend der Schutzart. Dadurch eignet sich der M100A Flex auch für geeignete gewerbliche Außen- und Technikstandorte.
Beschreibung
Für große gewerbliche Dachanlagen und andere C&I-Anwendungen ist der Delta M100A Flex als dreiphasiger PV-Wechselrichter ausgelegt. Die EU-Ausführung M100A_280 besitzt 100 kVA Nennscheinleistung. Mit acht unabhängigen MPP-Trackern und jeweils zwei Stringeingängen pro Tracker bietet das Gerät viel Freiheit bei Anlagen mit mehreren Dachflächen, unterschiedlichen Ausrichtungen oder heterogenen Generatorfeldern. Insgesamt lassen sich damit bis zu 16 PV-Strings getrennt anschließen und acht Generatorbereiche unabhängig regeln.
Auf der DC-Seite arbeitet der M100A Flex mit bis zu 1.000 V Eingangsspannung. Der Betriebsbereich reicht von 200 bis 1.000 V; für volle Leistung ist ein engeres, temperaturabhängiges Spannungsfenster einzuhalten. Je MPP-Tracker sind bis zu 30 A Eingangsstrom und bis zu 50 A Kurzschlussstrom vorgesehen. Diese Grenzen gelten für die beiden gemeinsam geregelten Strings zusammen. Der Spitzenwirkungsgrad liegt bei 98,7 %, der europäische Wirkungsgrad bei 98,4 %.
Zwei RS485-Schnittstellen sowie digitale Ein- und Ausgänge ermöglichen die Anbindung an Anlagenüberwachung und externe Steuerung. Austauschbare Überspannungsableiter vom Typ 2 sind auf AC- und DC-Seite vorgesehen. Für erhöhte Anforderungen kann die DC-Seite mit dem dafür angebotenen Typ-1+2-Schutz ergänzt werden. Die konkrete Netzanschluss-, Schutz- und Anlagenplanung muss projektbezogen durch eine Elektrofachkraft erfolgen.
Das IP66-Gehäuse ist für anspruchsvolle Umgebungsbedingungen ausgelegt. Ein austauschbares Lüftermodul führt die entstehende Wärme ab; zugängliche Luftwege und Montageabstände sind deshalb einzuplanen. Bei 77 kg Gerätegewicht müssen Befestigung und Handhabung zum Montageort passen. Die Wandmontageplatte gehört zur beschriebenen Verkaufseinheit, während Bodenmontagefüße als Zubehör vorgesehen sind. Der M100A Flex übernimmt die PV-Einspeisung; eine direkte Batterieanbindung ist bei diesem Gerät nicht vorgesehen.
Auf der DC-Seite arbeitet der M100A Flex mit bis zu 1.000 V Eingangsspannung. Der Betriebsbereich reicht von 200 bis 1.000 V; für volle Leistung ist ein engeres, temperaturabhängiges Spannungsfenster einzuhalten. Je MPP-Tracker sind bis zu 30 A Eingangsstrom und bis zu 50 A Kurzschlussstrom vorgesehen. Diese Grenzen gelten für die beiden gemeinsam geregelten Strings zusammen. Der Spitzenwirkungsgrad liegt bei 98,7 %, der europäische Wirkungsgrad bei 98,4 %.
Zwei RS485-Schnittstellen sowie digitale Ein- und Ausgänge ermöglichen die Anbindung an Anlagenüberwachung und externe Steuerung. Austauschbare Überspannungsableiter vom Typ 2 sind auf AC- und DC-Seite vorgesehen. Für erhöhte Anforderungen kann die DC-Seite mit dem dafür angebotenen Typ-1+2-Schutz ergänzt werden. Die konkrete Netzanschluss-, Schutz- und Anlagenplanung muss projektbezogen durch eine Elektrofachkraft erfolgen.
Das IP66-Gehäuse ist für anspruchsvolle Umgebungsbedingungen ausgelegt. Ein austauschbares Lüftermodul führt die entstehende Wärme ab; zugängliche Luftwege und Montageabstände sind deshalb einzuplanen. Bei 77 kg Gerätegewicht müssen Befestigung und Handhabung zum Montageort passen. Die Wandmontageplatte gehört zur beschriebenen Verkaufseinheit, während Bodenmontagefüße als Zubehör vorgesehen sind. Der M100A Flex übernimmt die PV-Einspeisung; eine direkte Batterieanbindung ist bei diesem Gerät nicht vorgesehen.
⚙️ Technische Daten
Modell: Delta M100A Flex, M100A_280 EU / RPI104M280000, PV-Stringwechselrichter
AC-Nennleistung bei cos phi 1: 100 kW
Max. AC-Scheinleistung / Wirkleistung: 110 kVA / 110 kW; maximale Wirkleistung bei Umgebungstemperaturen bis 33 °C
Max. AC-Ausgangsstrom: 168 A bei 380/400 V; 133 A bei 480 V
Netzanschluss: 3-phasig, 380/400/480 V, 50/60 Hz; Ländereinstellung beachten
MPP-Tracker / Stringeingänge: 8 / je 2, insgesamt 16
PV-Betriebs- und gesamter MPP-Spannungsbereich: 200–1.000 V
Max. DC-Betriebsspannung: 1.000 V; 1.100 V bezeichnet ausschließlich die schadlos zulässige Spannungsfestigkeit
Max. PV-Eingangsleistung: 110 kW insgesamt; je Tracker 12,7 kW
Max. PV-Eingangsstrom je Tracker / insgesamt: 30 / 240 A
Max. PV-Kurzschlussstrom je Tracker: 50 A
Batterieanschluss: keine DC-Batterieschnittstelle
Max. Wirkungsgrad: 98,7 %
Schutzart / Aufstellung: IP66; im Außenbereich vor direkter Sonne, Regen und Schnee schützen
Kühlung / Gewicht: aktive Lüfterkühlung / 77 kg
Überspannungsschutz: AC Typ II; DC Typ II, Typ I+II optional
Kommunikation: RS485 / Modbus RTU; zusätzliche Funkoptionen nach konkreter Bestellausführung
AC-Nennleistung bei cos phi 1: 100 kW
Max. AC-Scheinleistung / Wirkleistung: 110 kVA / 110 kW; maximale Wirkleistung bei Umgebungstemperaturen bis 33 °C
Max. AC-Ausgangsstrom: 168 A bei 380/400 V; 133 A bei 480 V
Netzanschluss: 3-phasig, 380/400/480 V, 50/60 Hz; Ländereinstellung beachten
MPP-Tracker / Stringeingänge: 8 / je 2, insgesamt 16
PV-Betriebs- und gesamter MPP-Spannungsbereich: 200–1.000 V
Max. DC-Betriebsspannung: 1.000 V; 1.100 V bezeichnet ausschließlich die schadlos zulässige Spannungsfestigkeit
Max. PV-Eingangsleistung: 110 kW insgesamt; je Tracker 12,7 kW
Max. PV-Eingangsstrom je Tracker / insgesamt: 30 / 240 A
Max. PV-Kurzschlussstrom je Tracker: 50 A
Batterieanschluss: keine DC-Batterieschnittstelle
Max. Wirkungsgrad: 98,7 %
Schutzart / Aufstellung: IP66; im Außenbereich vor direkter Sonne, Regen und Schnee schützen
Kühlung / Gewicht: aktive Lüfterkühlung / 77 kg
Überspannungsschutz: AC Typ II; DC Typ II, Typ I+II optional
Kommunikation: RS485 / Modbus RTU; zusätzliche Funkoptionen nach konkreter Bestellausführung
📦 Lieferumfang
1 × Delta M100A Flex / M100A_280 PV-Wechselrichter
Montageplatte für Wandmontage
16 Paar Amphenol-H4-DC-Steckverbinder gemäß Herstellerlieferumfang
Weiteres Anschluss- und Montagematerial gemäß aktueller Delta Dokumentation.
Montageplatte für Wandmontage
16 Paar Amphenol-H4-DC-Steckverbinder gemäß Herstellerlieferumfang
Weiteres Anschluss- und Montagematerial gemäß aktueller Delta Dokumentation.
🔒 Garantie
5 Jahre Delta Standard-Herstellergarantie.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Schnittstellen bietet der Delta M100A Flex für Monitoring und externe Steuerung?
Für die EU-Ausführung M100A_280 sind zwei RS485-Schnittstellen sowie digitale Ein- und Ausgänge dokumentiert. Damit lassen sich Datenerfassung und externe Steuersignale anbinden. Funkzubehör und dessen Verfügbarkeit müssen zur tatsächlich gelieferten Geräteausführung passen.
Kann am M100A Flex direkt ein Batteriespeicher angeschlossen werden?
Der M100A Flex ist für die Einspeisung aus PV-Strings ausgelegt und besitzt keinen vorgesehenen DC-Batterieeingang. Eine Speicherergänzung benötigt daher eigene geeignete Leistungselektronik und ein mit der gewerblichen PV-Anlage abgestimmtes Mess- und Regelkonzept.
Ist der M100A Flex für geeignete Außenstandorte ausgelegt?
Das Gehäuse besitzt IP66. Für die Standortwahl sind zusätzlich die zulässigen Temperatur- und Montagebedingungen des Herstellers zu beachten.
Wie lassen sich mehrere M100A Flex gemeinsam überwachen?
Delta zeigt die Verbindung mehrerer M100A_280 über einen RS485-Bus mit Datenlogger. Busführung und Abschlusswiderstände müssen dabei nach der Installationsanleitung eingerichtet werden. Die zulässige Geräteanzahl richtet sich zusätzlich nach der eingesetzten Datenerfassung und der geplanten Anlagensteuerung.
