Huawei Smart Meter DDSU666-H / DTSU666-H – Gewerbe & Ausland
Normaler Preis
€89,82
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Messkonzept passend zum Anschluss:
Die Auswahl trennt einphasige 100-A-Wandlermessung, dreiphasige 80-A-Direktmessung und dreiphasige 250-A-Wandlermessung. -
Messdaten über RS485:
Modbus RTU ermöglicht die Übertragung der erfassten Werte an ein dafür freigegebenes Huawei-System. -
Wandler passend zur Ausführung:
Beim DDSU666-H gehört ein 100-A/40-mA-Wandler dazu; die 250-A-Ausführung nutzt drei 250-A/50-mA-Wandler. -
Kompakter Einbau auf Hutschiene:
Die Zähler lassen sich in der Verteilung auf einer 35-mm-Hutschiene montieren; Baugröße und Verdrahtung richten sich nach der gewählten Variante.
Beschreibung

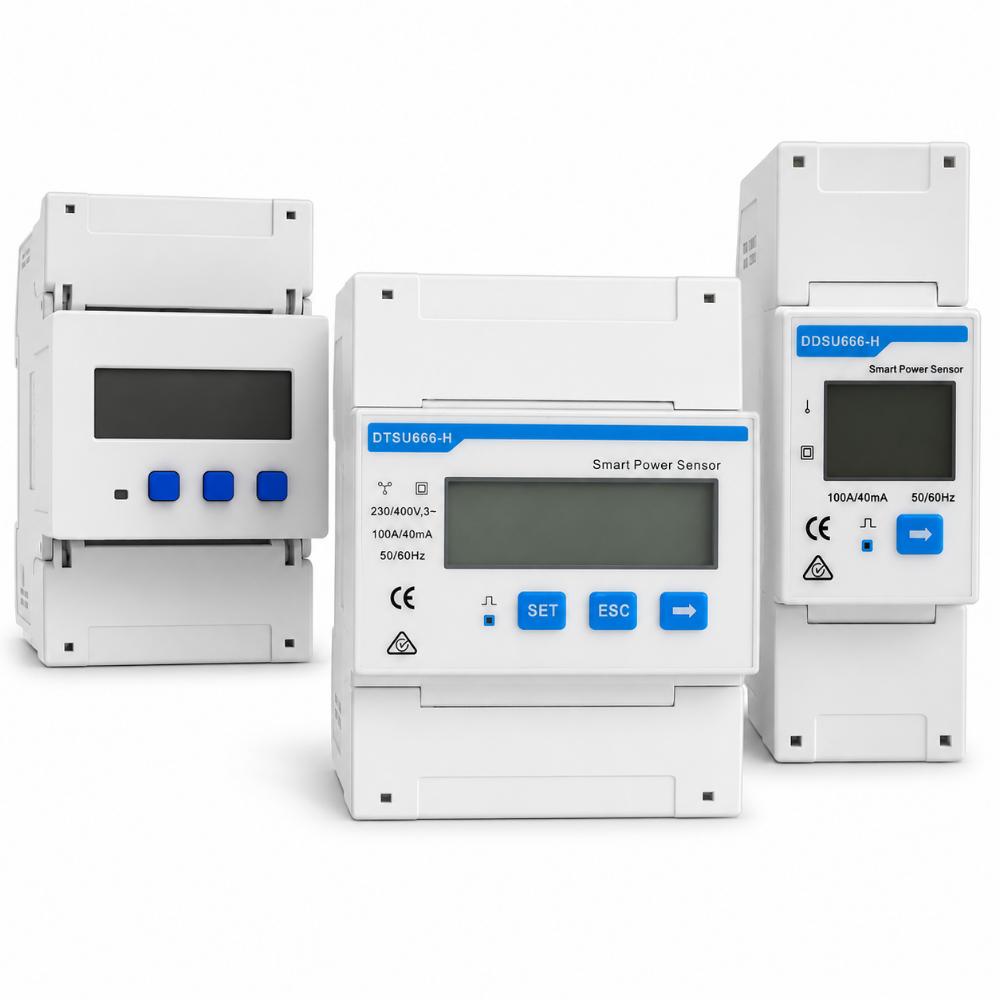

Die Huawei Smart Meter erfassen elektrische Messwerte für kompatible Wechselrichter- und Energiesysteme. Innerhalb dieses Produkts stehen drei unterschiedliche Messausführungen zur Auswahl. Entscheidend sind Netzform, Messstrom und die Freigabe des angeschlossenen Hauptgeräts, nicht allein die Bezeichnung Smart Meter.

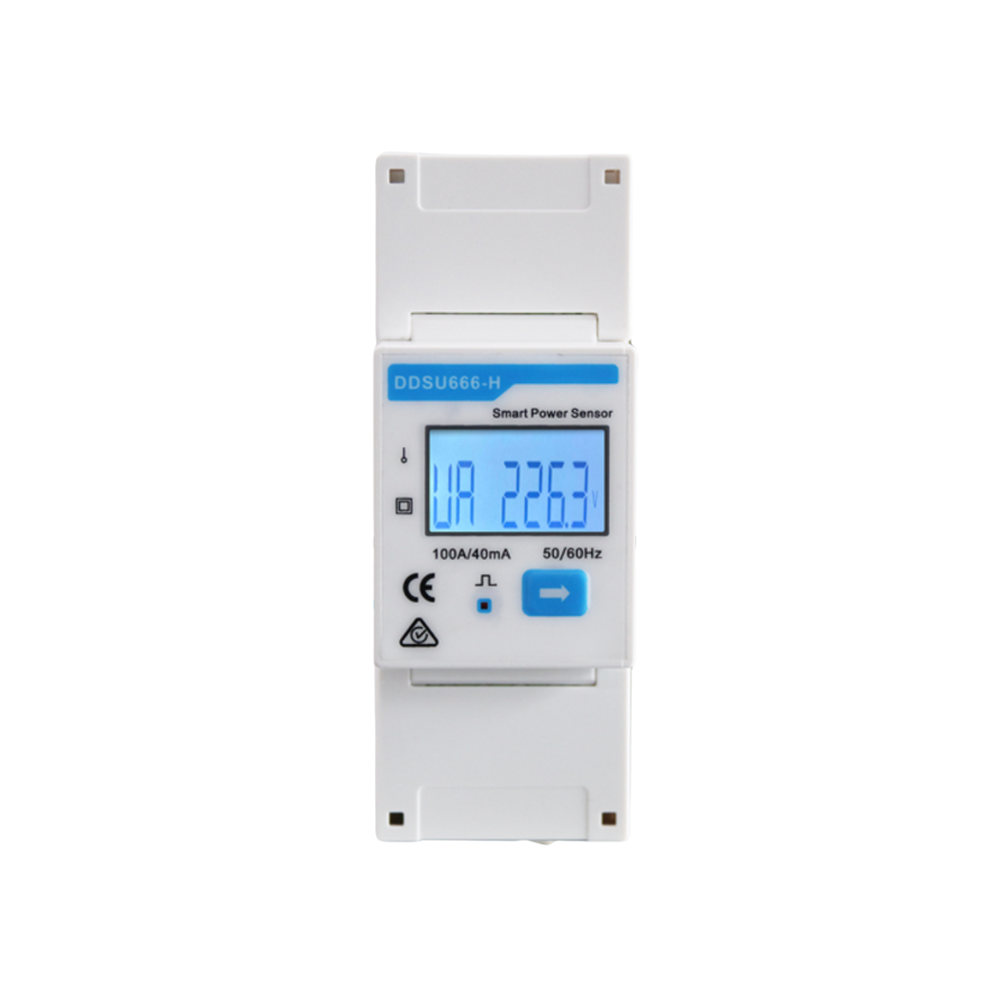

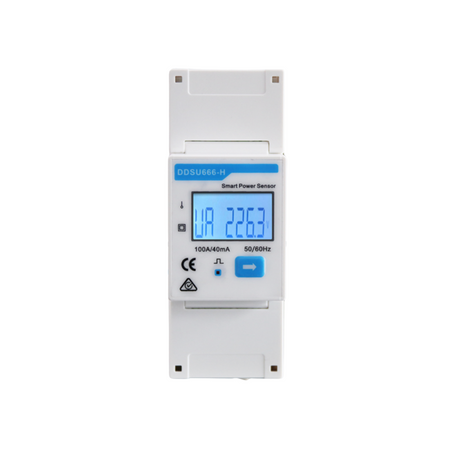

Der DDSU666-H ist ein einphasiger Wandlerzähler für 100 A; sein zugehöriger Stromwandler hat das Übersetzungsverhältnis 100 A/40 mA. Er misst den Laststrom nicht direkt durch den Zähler. Der dreiphasige DTSU666-HW misst dagegen direkt bis 80 A. Die dreiphasige DTSU666-H-Ausführung 250 A/50 mA arbeitet mit drei entsprechend ausgelegten Stromwandlern. Diese Messkonzepte und Sekundärströme dürfen nicht miteinander verwechselt werden.
Alle angebotenen Ausführungen kommunizieren über RS485 mit Modbus RTU und werden auf einer Hutschiene montiert. Ein 10-m-RS485-Kabel ist im jeweiligen Hersteller-Datenblatt aufgeführt. Beim DDSU666-H sind ein 100-A/40-mA-Wandler und beim DTSU666-H 250 A/50 mA drei passende Wandler mit jeweils 5 m Anschlussleitung genannt. Vor der Installation müssen Stromrichtung, Phasenzuordnung und Zählerparametrierung zum System passen; die Wandler einer Ausführung sind kein beliebiger Ersatz für die andere.
Der DDSU666-H ist ein einphasiger Wandlerzähler für 100 A; sein zugehöriger Stromwandler hat das Übersetzungsverhältnis 100 A/40 mA. Er misst den Laststrom nicht direkt durch den Zähler. Der dreiphasige DTSU666-HW misst dagegen direkt bis 80 A. Die dreiphasige DTSU666-H-Ausführung 250 A/50 mA arbeitet mit drei entsprechend ausgelegten Stromwandlern. Diese Messkonzepte und Sekundärströme dürfen nicht miteinander verwechselt werden.
Alle angebotenen Ausführungen kommunizieren über RS485 mit Modbus RTU und werden auf einer Hutschiene montiert. Ein 10-m-RS485-Kabel ist im jeweiligen Hersteller-Datenblatt aufgeführt. Beim DDSU666-H sind ein 100-A/40-mA-Wandler und beim DTSU666-H 250 A/50 mA drei passende Wandler mit jeweils 5 m Anschlussleitung genannt. Vor der Installation müssen Stromrichtung, Phasenzuordnung und Zählerparametrierung zum System passen; die Wandler einer Ausführung sind kein beliebiger Ersatz für die andere.
⚙️ Technische Daten
Kommunikation: RS485 / Modbus RTU
Montage: 35-mm-Hutschiene
DDSU666-H – Netzform: einphasig, 1P2W
DDSU666-H – Messprinzip: Wandlermessung 0–100 A, 1 × CT 100 A/40 mA
DDSU666-H – Abmessungen (H × B × T): 100 × 36 × 65,5 mm
DDSU666-H – Leistungsaufnahme: ≤ 0,8 W

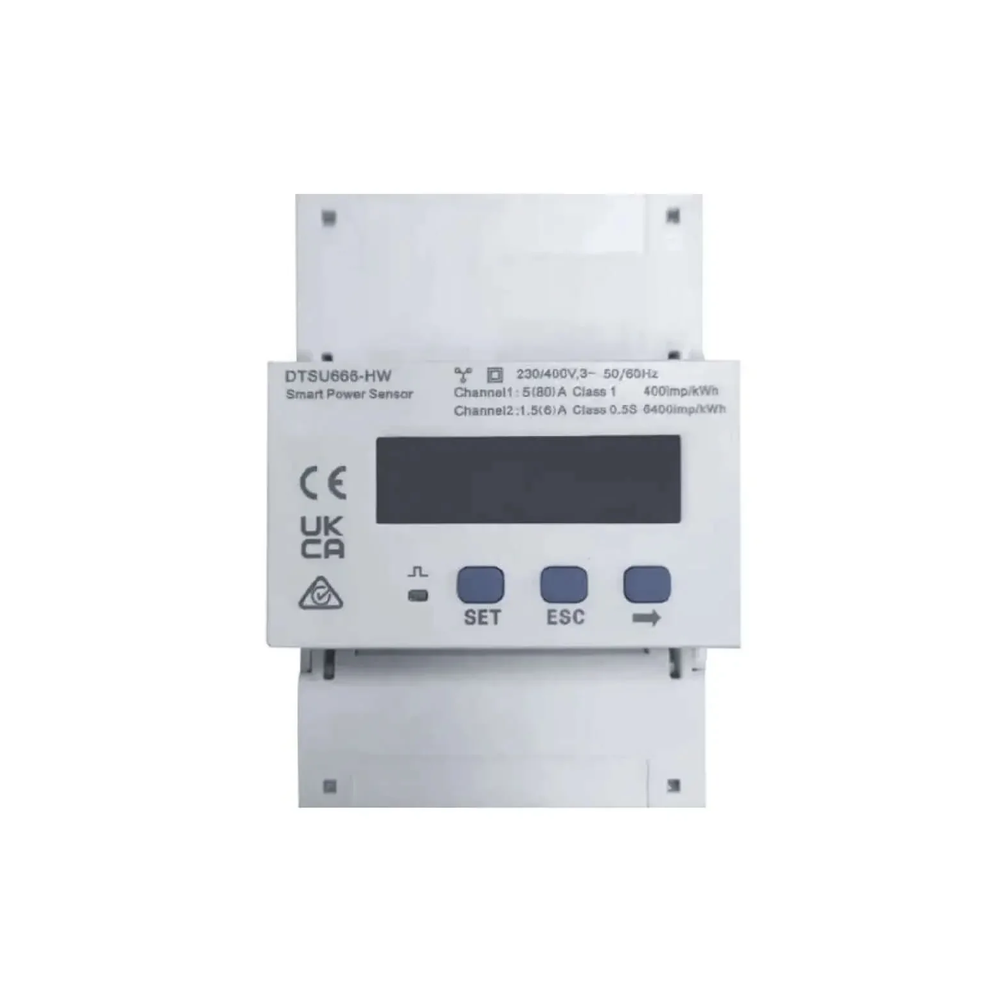

DTSU666-HW – Netzform: dreiphasig, 3P3W / 3P4W
DTSU666-HW – Messprinzip der 80-A-Ausführung: Direktmessung 0–80 A
DTSU666-HW – externer Wandlereingang: 1 A oder 5 A Sekundärstrom, nur bei entsprechend ausgelegter Wandlermessung
DTSU666-HW – Abmessungen (H × B × T): 100 × 72 × 80 mm
DTSU666-HW – Leistungsaufnahme: ≤ 1,5 W
DTSU666-H 250 A/50 mA – Netzform: dreiphasig, 3P3W / 3P4W
DTSU666-H 250 A/50 mA – Messprinzip: Wandlermessung 0–250 A, 3 × CT 250 A/50 mA
DTSU666-H 250 A/50 mA – Abmessungen (H × B × T): 100 × 72 × 65,5 mm
DTSU666-H 250 A/50 mA – Leistungsaufnahme: ≤ 1 W
Betriebstemperatur: −25 bis +60 °C
Montage: 35-mm-Hutschiene
DDSU666-H – Netzform: einphasig, 1P2W
DDSU666-H – Messprinzip: Wandlermessung 0–100 A, 1 × CT 100 A/40 mA
DDSU666-H – Abmessungen (H × B × T): 100 × 36 × 65,5 mm
DDSU666-H – Leistungsaufnahme: ≤ 0,8 W
DTSU666-HW – Netzform: dreiphasig, 3P3W / 3P4W
DTSU666-HW – Messprinzip der 80-A-Ausführung: Direktmessung 0–80 A
DTSU666-HW – externer Wandlereingang: 1 A oder 5 A Sekundärstrom, nur bei entsprechend ausgelegter Wandlermessung
DTSU666-HW – Abmessungen (H × B × T): 100 × 72 × 80 mm
DTSU666-HW – Leistungsaufnahme: ≤ 1,5 W
DTSU666-H 250 A/50 mA – Netzform: dreiphasig, 3P3W / 3P4W
DTSU666-H 250 A/50 mA – Messprinzip: Wandlermessung 0–250 A, 3 × CT 250 A/50 mA
DTSU666-H 250 A/50 mA – Abmessungen (H × B × T): 100 × 72 × 65,5 mm
DTSU666-H 250 A/50 mA – Leistungsaufnahme: ≤ 1 W
Betriebstemperatur: −25 bis +60 °C
📦 Lieferumfang
DDSU666-H: 1 × Zähler, 1 × Stromwandler 100 A/40 mA mit 5 m Anschlussleitung, 1 × RS485-Kabel 10 m.
DTSU666-HW (80-A-Direktmessung): 1 × Zähler, 1 × RS485-Kabel 10 m.
DTSU666-H 250 A/50 mA: 1 × Zähler, 3 × Stromwandler 250 A/50 mA mit jeweils 5 m Anschlussleitung, 1 × RS485-Kabel 10 m.
Geliefert wird ausschließlich die gewählte Ausführung.
DTSU666-HW (80-A-Direktmessung): 1 × Zähler, 1 × RS485-Kabel 10 m.
DTSU666-H 250 A/50 mA: 1 × Zähler, 3 × Stromwandler 250 A/50 mA mit jeweils 5 m Anschlussleitung, 1 × RS485-Kabel 10 m.
Geliefert wird ausschließlich die gewählte Ausführung.
🔒 Garantie
Standard-Herstellergarantie nach Huaweis europäischer Smart-PV-Garantiepolitik: 2 Jahre. Beginn und Umfang richten sich nach dem Geräte-, Regions- und Vertragskontext. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für Huawei-Anlagen, deren konkretes Hauptgerät die gewählte Zählervariante unterstützt. DDSU666-H: einphasige 100-A/40-mA-Wandlermessung. DTSU666-HW: dreiphasige 80-A-Direktmessung; ein gegebenenfalls externes Wandlerkonzept benötigt 1-A- oder 5-A-Sekundärwandler. DTSU666-H 250 A/50 mA: dreiphasige Messung mit drei 50-mA-Sekundärwandlern. Netzform, Zählermodell, Firmware und Anschlussplan müssen übereinstimmen. Die gemeinsame RS485-Schnittstelle macht die Ausführungen nicht beliebig austauschbar.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Huawei Smart-Meter-Variante benötige ich?
Für die einphasige 100-A-Messung ist hier der DDSU666-H mit 100-A/40-mA-Stromwandler vorgesehen. Dreiphasig stehen der DTSU666-HW zur Direktmessung bis 80 A und der DTSU666-H 250 A/50 mA mit drei Wandlern zur Auswahl. Zusätzlich muss das Hauptgerät genau diese Zählervariante unterstützen.
Wofür wird der Huawei Smart Meter benötigt?
Der Smart Meter misst Energieflüsse am Netzanschlusspunkt, insbesondere Netzbezug und Einspeisung. Diese Messwerte können von kompatiblen Huawei Wechselrichtern und FusionSolar-Systemen für Monitoring, Eigenverbrauchsoptimierung und weitere Regelungsfunktionen genutzt werden.
Kommunizieren die Huawei Smart Meter über RS485?
Ja. Die hier zusammengefassten Ausführungen werden in kompatiblen Huawei Systemen über RS485 beziehungsweise Modbus RTU eingebunden. Verdrahtung und Parametrierung richten sich nach der jeweiligen Ausführung und dem eingesetzten Huawei Gerät.
Kann ich die Stromwandler der Varianten untereinander tauschen?
Nicht ohne eine dafür freigegebene Auslegung. DDSU666-H und DTSU666-H 250 A/50 mA verwenden unterschiedliche Sekundärströme von 40 beziehungsweise 50 mA. Der externe Wandlereingang des DTSU666-HW ist für 1 A oder 5 A vorgesehen. Übersetzung, Strombereich und Parametrierung müssen zum jeweiligen Messgerät passen.
