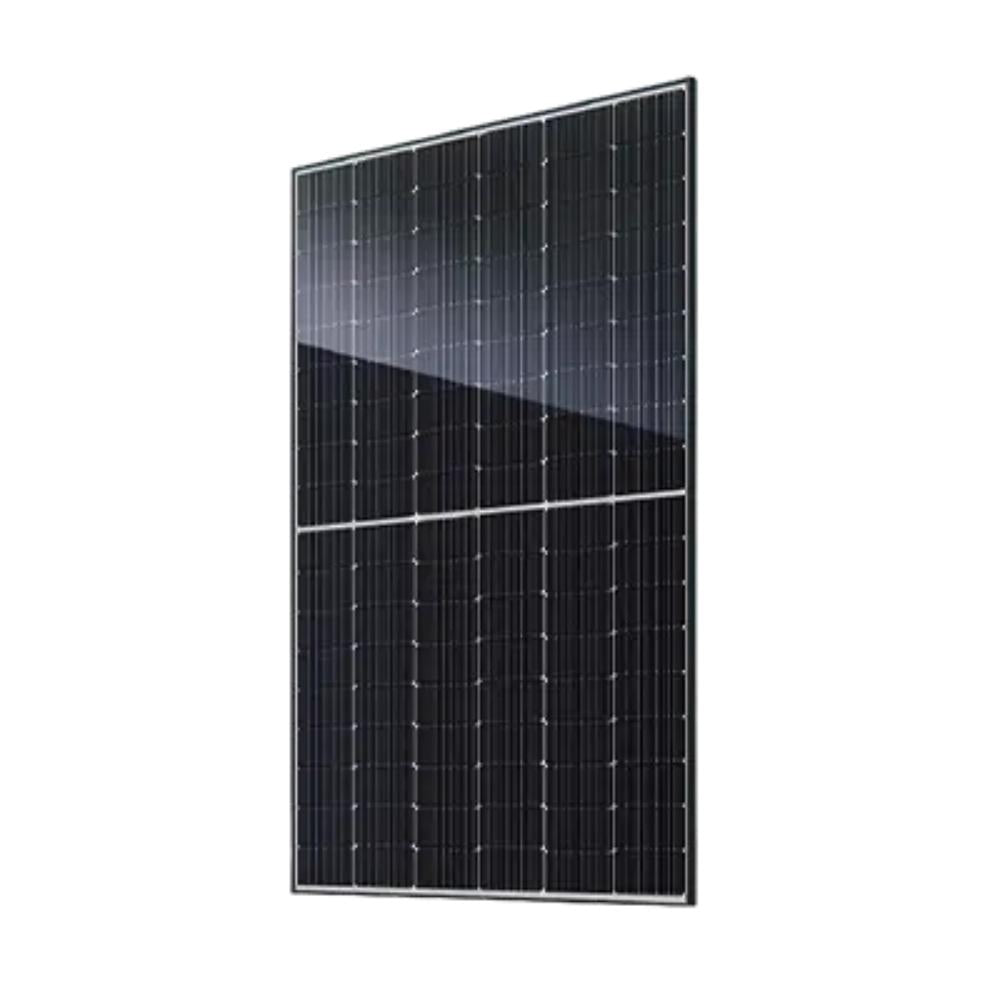

JA Solar JAM54D40/LR Black Frame Glas-Glas-Solarmodul – 470 Wp – Gewerbe & Ausland
Normaler Preis
€87,71
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
470 Wp auf kompakter Fläche:
Mit 23,5 % Modulwirkungsgrad verbindet das JAM54D40 hohe Nennleistung mit nur 1.762 × 1.134 mm Außenmaß. So lässt sich begrenzte Dachfläche leistungsstark nutzen. -
Auch schwächeres Tageslicht nutzen:
Die n-Typ-Bycium+-Zellen sind auf eine gute Leistung bei geringer Einstrahlung ausgelegt. Das unterstützt die Stromgewinnung auch bei bedecktem Himmel sowie morgens und abends. -
Geringerer Leistungsrückgang bei Wärme:
Der Leistungskoeffizient von −0,29 % je °C begrenzt temperaturbedingte Verluste. Bei erwärmten Zellen fällt die Leistung damit weniger stark ab als bei empfindlicheren Modulen. -
Zellschutz durch zwei Glasschichten:
Vorder- und Rückseite bestehen aus jeweils 1,6 mm Glas. Der beidseitige Glasaufbau schützt den Zellverbund und bietet auch rückseitig eine feste Abdeckung. -
Weniger lichtbedingte Anfangsalterung:
Die n-Typ-Zelltechnik ist auf geringe lichtinduzierte Degradation ausgelegt. Dadurch werden anfängliche Leistungsverluste nach der ersten Sonnenbestrahlung begrenzt und die nutzbare Modulleistung besser erhalten.
Beschreibung
Das JA Solar JAM54D40-470/LR kombiniert 470 Wp Nennleistung mit 23,5 % Modulwirkungsgrad im kompakten Format von 1.762 × 1.134 mm. Sein schwarzer Aluminiumrahmen setzt eine ruhige Kontur, während die sichtbare Zellfläche bewusst nicht als Full Black ausgeführt ist. Damit passt das Modul zu Anlagen, bei denen hohe Flächenleistung und eine klassische dunkle Rahmung der einzelnen Modulflächen im Vordergrund stehen.
Die 108 n-Typ-Bycium+-Halbzellen nutzen TOPCon-Technik und eine Verschaltung mit mehreren Stromsammelleitern. Sie sind auf geringe lichtbedingte Anfangsalterung und gutes Verhalten bei schwacher Einstrahlung ausgelegt. So kann auch diffuses Tageslicht zur Stromproduktion beitragen. Unter Standardtestbedingungen liegt der Arbeitspunkt bei 33,84 V und 13,89 A; für die Wechselrichterwahl sind neben dieser Leistung auch dessen zulässige Eingangsströme relevant.
Vorder- und Rückseite bestehen jeweils aus 1,6 mm starkem Glas. Dieser Doppelglasaufbau schützt die Zelllage beidseitig; die Energiegewinnung erfolgt bei dieser monofazialen Ausführung über die Vorderseite. Mit 22 kg Gewicht und 30 mm Rahmenhöhe bietet das Modul eine kompakte Konstruktion für private und gewerbliche Dachanlagen. Die tatsächliche Belegung richtet sich nach Dachgeometrie, Befestigungspunkten und den Vorgaben des Montagesystems.
Der Leistungskoeffizient von −0,29 %/°C beschreibt den Rückgang der Modulleistung bei steigender Zelltemperatur. Ein moderater Wert ist gerade auf sonnigen Dachflächen hilfreich, auf denen sich die Zellen im Betrieb erwärmen. Das Zusammenspiel aus hoher Flächeneffizienz, n-Typ-Zelltechnik und beidseitiger Glasabdeckung macht diese Ausführung für Anlagen interessant, die ihren Energieertrag aus der Frontbestrahlung beziehen und den verfügbaren Dachplatz wirkungsvoll nutzen sollen.
Die 108 n-Typ-Bycium+-Halbzellen nutzen TOPCon-Technik und eine Verschaltung mit mehreren Stromsammelleitern. Sie sind auf geringe lichtbedingte Anfangsalterung und gutes Verhalten bei schwacher Einstrahlung ausgelegt. So kann auch diffuses Tageslicht zur Stromproduktion beitragen. Unter Standardtestbedingungen liegt der Arbeitspunkt bei 33,84 V und 13,89 A; für die Wechselrichterwahl sind neben dieser Leistung auch dessen zulässige Eingangsströme relevant.
Vorder- und Rückseite bestehen jeweils aus 1,6 mm starkem Glas. Dieser Doppelglasaufbau schützt die Zelllage beidseitig; die Energiegewinnung erfolgt bei dieser monofazialen Ausführung über die Vorderseite. Mit 22 kg Gewicht und 30 mm Rahmenhöhe bietet das Modul eine kompakte Konstruktion für private und gewerbliche Dachanlagen. Die tatsächliche Belegung richtet sich nach Dachgeometrie, Befestigungspunkten und den Vorgaben des Montagesystems.
Der Leistungskoeffizient von −0,29 %/°C beschreibt den Rückgang der Modulleistung bei steigender Zelltemperatur. Ein moderater Wert ist gerade auf sonnigen Dachflächen hilfreich, auf denen sich die Zellen im Betrieb erwärmen. Das Zusammenspiel aus hoher Flächeneffizienz, n-Typ-Zelltechnik und beidseitiger Glasabdeckung macht diese Ausführung für Anlagen interessant, die ihren Energieertrag aus der Frontbestrahlung beziehen und den verfügbaren Dachplatz wirkungsvoll nutzen sollen.
⚙️ Technische Daten
Modellbezeichnung: JAM54D40-470/LR
Zelltechnologie: monokristalline N-Type-TOPCon-Zellen
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 108 Zellen (6 × 18)
Modulaufbau: Glas-Glas, 1,6 mm Frontglas / 1,6 mm Rückglas
Bifazial: Nein
Optik: schwarzer Aluminiumrahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 22 kg
MPP-Spannung (Vmp): 33,84 V
MPP-Strom (Imp): 13,89 A
Leerlaufspannung (Voc): 40,40 V
Kurzschlussstrom (Isc): 14,66 A
Temperaturkoeffizient Pmax: −0,290 %/°C
Temperaturkoeffizient Voc: −0,250 %/°C
Maximale Systemspannung: 1.500 V DC
Maximale Seriensicherung: 25 A
Maximale statische Last (Vorder-/Rückseite): 5.400 Pa / 2.400 Pa; Montagevorgaben des Herstellers beachten
Stecksystem: QC 4.10-351 oder Stäubli MC4-EVO2A laut Datenblatt; konkrete Steckerausführung gemäß Lieferung
Zelltechnologie: monokristalline N-Type-TOPCon-Zellen
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 108 Zellen (6 × 18)
Modulaufbau: Glas-Glas, 1,6 mm Frontglas / 1,6 mm Rückglas
Bifazial: Nein
Optik: schwarzer Aluminiumrahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 22 kg
MPP-Spannung (Vmp): 33,84 V
MPP-Strom (Imp): 13,89 A
Leerlaufspannung (Voc): 40,40 V
Kurzschlussstrom (Isc): 14,66 A
Temperaturkoeffizient Pmax: −0,290 %/°C
Temperaturkoeffizient Voc: −0,250 %/°C
Maximale Systemspannung: 1.500 V DC
Maximale Seriensicherung: 25 A
Maximale statische Last (Vorder-/Rückseite): 5.400 Pa / 2.400 Pa; Montagevorgaben des Herstellers beachten
Stecksystem: QC 4.10-351 oder Stäubli MC4-EVO2A laut Datenblatt; konkrete Steckerausführung gemäß Lieferung
📦 Lieferumfang
Gewählte Anzahl × JA Solar JAM54D40-470/LR Doppelglas-Solarmodul
Werksseitig montierte Anschlussleitungen mit Steckverbindern gemäß Herstellerdatenblatt.
Werksseitig montierte Anschlussleitungen mit Steckverbindern gemäß Herstellerdatenblatt.
🔒 Garantie
Produktgarantie: 15 Jahre gemäß JA-Solar-Garantiefassung vom 4. Februar 2026; Verlängerung auf 25 Jahre für Hausdachprojekte in Europa gemäß Herstellerzusatz vom 22. Juli 2025.
30 Jahre lineare Leistungsgarantie
Die Verlängerung gilt nur bei erfüllten Anwendungs- und Standortbedingungen des Herstellers. Die lineare Leistungsgarantie nennt mindestens 87,4 % der Nennleistung im 30. Jahr. Für frühere Herstellerlieferverträge gelten die damaligen Garantiebedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Die Verlängerung gilt nur bei erfüllten Anwendungs- und Standortbedingungen des Herstellers. Die lineare Leistungsgarantie nennt mindestens 87,4 % der Nennleistung im 30. Jahr. Für frühere Herstellerlieferverträge gelten die damaligen Garantiebedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was bringt die Bycium+-Zelltechnik bei bedecktem Himmel?
JA Solar hebt bei den n-Typ-Bycium+-Zellen das Verhalten bei schwacher Einstrahlung hervor. Das hilft, auch diffuses Tageslicht zu nutzen. Die 470 Wp sind jedoch ein Prüfwert bei starker Einstrahlung; an einem bewölkten Tag fällt die tatsächliche Leistung entsprechend geringer aus.
Kann die Glasrückseite auf einem hellen Dach zusätzlichen Strom liefern?
Beim JAM54D40/LR erzeugt ausschließlich die Vorderseite Solarstrom. Das rückseitige Glas schützt den Zellverbund, ist aber keine aktive bifaziale Rückseite. Für den Ertragsvergleich mit anderen Modulen darf deshalb auch auf einem hellen Untergrund kein Rückseitenbonus eingerechnet werden.
Verhindert n-Typ-Technologie eine Alterung des Moduls vollständig?
Die Bycium+-Technik ist auf geringe lichtinduzierte Degradation ausgelegt, also auf geringe bleibende Leistungsverluste durch Lichteinwirkung. Alterungsfrei wird das Modul dadurch nicht. Für die langfristige Planung müssen anfängliche Nennleistung und später verbleibende Leistung weiterhin getrennt betrachtet werden.
