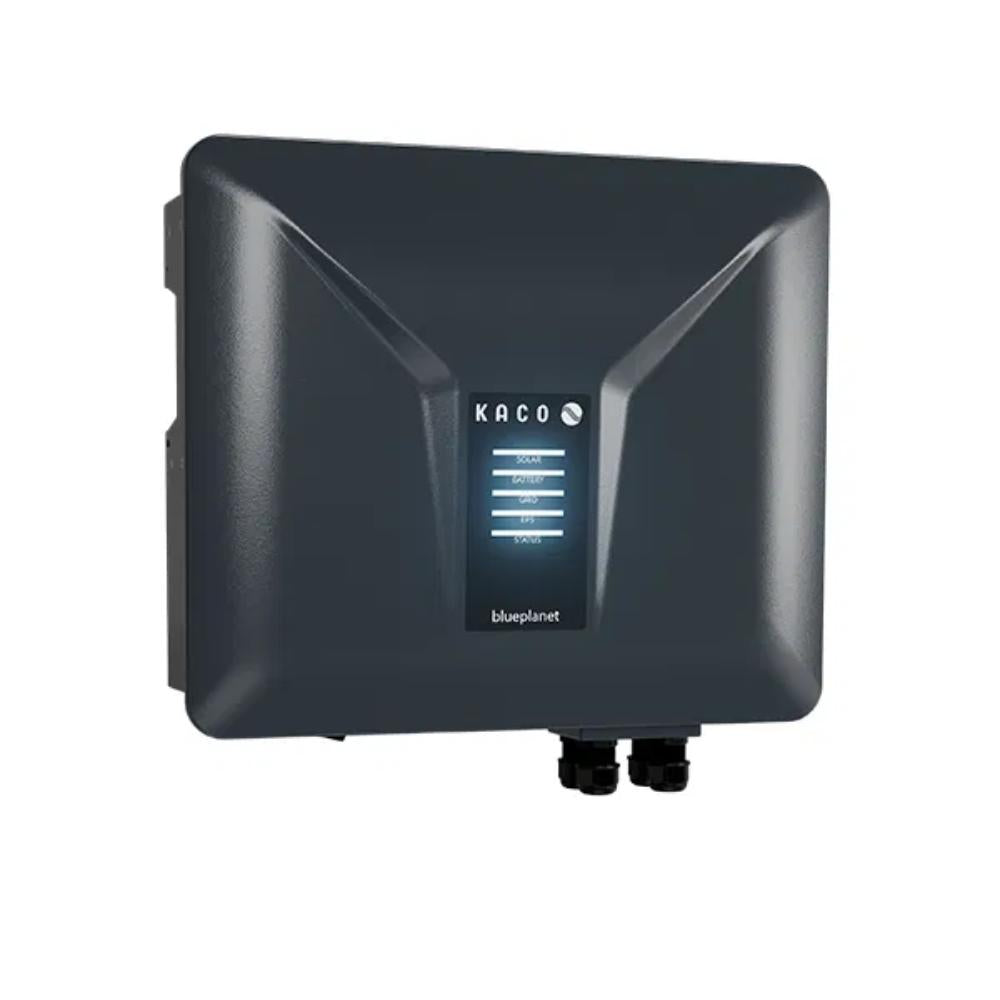

KACO blueplanet NH3 6–12 kW Hybridwechselrichter – Gewerbe & Ausland
Normaler Preis
€2.021,81
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
PV und Hochvoltspeicher direkt gekoppelt:
Der blueplanet NH3 verbindet PV-Generator und freigegebenen Hochvoltspeicher in einer gemeinsamen Hybridplattform. Dadurch werden Solarerzeugung, Batterieladung und Netzeinspeisung direkt im Gerät koordiniert. -
Zwei oder drei MPP-Tracker je Variante:
Abhängig von der Leistungsstufe stehen zwei oder drei unabhängige PV-Tracker bereit. Typische Wohnhausdächer mit mehreren Ausrichtungen lassen sich dadurch getrennt elektrisch regeln. -
Lüfterlose Kühlung im Wohnumfeld:
Der NH3 führt seine Verlustwärme durch natürliche Konvektion ab und benötigt dafür keinen Lüfter. Das vermeidet zusätzliche Lüftergeräusche und erleichtert die Platzierung an geeigneten Montageorten im Wohngebäude. -
Ersatzstrom mit Schwarzstart möglich:
Mit ausreichend geladener freigegebener Batterie und fachgerecht angeschlossenen Ersatzstromkreisen kann der NH3 Verbraucher bei Netzausfall versorgen. Die Schwarzstartfunktion ermöglicht den Wiederaufbau der Versorgung ohne öffentliches Netz. -
Gleichartige NH3 zu einem Verbund erweitern:
NH3-Wechselrichter desselben Typs können nach Herstellervorgaben parallel arbeiten; die Kommunikationseinheit sitzt am Mastergerät. Damit lässt sich die Systemleistung für größere Anlagen mit weiteren gleichartigen Geräten erweitern.
Beschreibung
Für PV-Anlagen mit Hochvolt-Batteriespeicher ist der KACO blueplanet hybrid NH3 als dreiphasiger Hybridwechselrichter ausgelegt. Zur Auswahl innerhalb der Baureihe stehen 6 kW, 8 kW, 10 kW oder 12 kW. KACO positioniert den blueplanet hybrid NH3 als 3-in-1-Wechselrichter. Das Gerät kann als klassischer PV-Wechselrichter, als DC-gekoppelter Hybridwechselrichter mit PV und Batterie oder als AC-gekoppelter Batteriewechselrichter eingesetzt werden. Dadurch ist die Serie nicht nur für Neuanlagen interessant, sondern auch für Nachrüstung, Repowering und Speicherergänzung in bestehenden PV-Systemen.
Das 6-kW-Modell besitzt zwei MPP-Tracker mit jeweils 20 A Eingangsstrom. Die Ausführungen mit 8, 10 und 12 kW stellen drei Tracker mit jeweils 16 A bereit. Pro Tracker ist ein String vorgesehen. So lassen sich getrennte Dachbereiche regeln, ohne die unterschiedlichen Stromgrenzen der M2- und M3-Ausführungen gleichzusetzen. Der Batterieanschluss arbeitet mit 120–600 V und maximal 30 A Lade- oder Entladestrom; die gewählte Batterie muss von KACO für das System freigegeben sein.
Der EPS-Anschluss versorgt entsprechend eingerichtete Stromkreise bei Netzausfall. Im Inselbetrieb beträgt die maximale Dauerleistung je nach Gerät 6, 8, 10 oder 12 kVA. Die Schwarzstartfunktion unterstützt den Wiederanlauf bei verfügbarem Energieangebot. Nutzbare Leistung und Laufzeit hängen von Batterie, Ladezustand, PV-Erzeugung und angeschlossenen Lasten ab; das Anschluss- und Schutzkonzept muss für den Ersatzstrombetrieb eingerichtet werden.
Der mitgelieferte Smart Meter erfasst die Energieflüsse, während die passende Kommunikationseinheit Einrichtung und Monitoring unterstützt. Für eine weitergehende Abstimmung mit Wärmepumpe, Wallbox oder dynamischen Tarifen ist ein kompatibles Energiemanagementsystem samt geeigneter Verbraucheranbindung erforderlich. Das lüfterlose Kühlkonzept und Schutzart IP66 erleichtern die Integration in private und kleinere gewerbliche Anlagen.
Das 6-kW-Modell besitzt zwei MPP-Tracker mit jeweils 20 A Eingangsstrom. Die Ausführungen mit 8, 10 und 12 kW stellen drei Tracker mit jeweils 16 A bereit. Pro Tracker ist ein String vorgesehen. So lassen sich getrennte Dachbereiche regeln, ohne die unterschiedlichen Stromgrenzen der M2- und M3-Ausführungen gleichzusetzen. Der Batterieanschluss arbeitet mit 120–600 V und maximal 30 A Lade- oder Entladestrom; die gewählte Batterie muss von KACO für das System freigegeben sein.
Der EPS-Anschluss versorgt entsprechend eingerichtete Stromkreise bei Netzausfall. Im Inselbetrieb beträgt die maximale Dauerleistung je nach Gerät 6, 8, 10 oder 12 kVA. Die Schwarzstartfunktion unterstützt den Wiederanlauf bei verfügbarem Energieangebot. Nutzbare Leistung und Laufzeit hängen von Batterie, Ladezustand, PV-Erzeugung und angeschlossenen Lasten ab; das Anschluss- und Schutzkonzept muss für den Ersatzstrombetrieb eingerichtet werden.
Der mitgelieferte Smart Meter erfasst die Energieflüsse, während die passende Kommunikationseinheit Einrichtung und Monitoring unterstützt. Für eine weitergehende Abstimmung mit Wärmepumpe, Wallbox oder dynamischen Tarifen ist ein kompatibles Energiemanagementsystem samt geeigneter Verbraucheranbindung erforderlich. Das lüfterlose Kühlkonzept und Schutzart IP66 erleichtern die Integration in private und kleinere gewerbliche Anlagen.
⚙️ Technische Daten
Modellreihe: blueplanet NH3 6–12 kW
AC-Nennleistung: 6–12 kW, je nach Leistungsstufe
Phasen: 3-phasig
MPP-Tracker: 2–3, je nach Leistungsstufe
Max. DC-Spannung: 1.100 V
Startspannung: 200 V
MPP-Spannungsbereich: 150–950 bis 200–950 V, variantenabhängig
Kommunikation: CAN zum Batterie-BMS; SunSpec Modbus RTU zum Zähler; WLAN/LAN zum Portal
Max. Eingangsstrom: 20 A je MPPT bei 6 kW; 16 A je MPPT bei 8–12 kW
Max. Kurzschlussstrom: 30 A je MPPT bei 6 kW; 24 A je MPPT bei 8–12 kW
Ersatzstrom: ja, gemäß Hersteller-Systemkonfiguration
Batterie-Nennlade-/Nennentladeleistung: 6 / 8 / 10 / 12 kW entsprechend dem Modell
DC-Anschlüsse je MPPT: 1; zwei Tracker bei 6 kW, drei bei 8–12 kW; auch mit Speicher verfügbar
Batterieanschluss: Hochvolt, 120–600 V; ein separater Eingang, maximal 30 A Lade-/Entladestrom
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp bei 6 / 8 / 10 / 12 kW
Max. Wirkungsgrad PV zu AC: 97,81 / 97,97 / 98,11 / 98,19 % bei 6 / 8 / 10 / 12 kW
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Montageort: innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich
AC-Nennleistung: 6–12 kW, je nach Leistungsstufe
Phasen: 3-phasig
MPP-Tracker: 2–3, je nach Leistungsstufe
Max. DC-Spannung: 1.100 V
Startspannung: 200 V
MPP-Spannungsbereich: 150–950 bis 200–950 V, variantenabhängig
Kommunikation: CAN zum Batterie-BMS; SunSpec Modbus RTU zum Zähler; WLAN/LAN zum Portal
Max. Eingangsstrom: 20 A je MPPT bei 6 kW; 16 A je MPPT bei 8–12 kW
Max. Kurzschlussstrom: 30 A je MPPT bei 6 kW; 24 A je MPPT bei 8–12 kW
Ersatzstrom: ja, gemäß Hersteller-Systemkonfiguration
Batterie-Nennlade-/Nennentladeleistung: 6 / 8 / 10 / 12 kW entsprechend dem Modell
DC-Anschlüsse je MPPT: 1; zwei Tracker bei 6 kW, drei bei 8–12 kW; auch mit Speicher verfügbar
Batterieanschluss: Hochvolt, 120–600 V; ein separater Eingang, maximal 30 A Lade-/Entladestrom
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp bei 6 / 8 / 10 / 12 kW
Max. Wirkungsgrad PV zu AC: 97,81 / 97,97 / 98,11 / 98,19 % bei 6 / 8 / 10 / 12 kW
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Montageort: innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich
📦 Lieferumfang
1 × KACO blueplanet hybrid NH3 Wechselrichter in der gewählten Leistungsvariante
1 × SmartMeter 3-phasig
1 × WLAN/LAN-Dongle
PV-Steckverbinder: 2 Paar (6kW) / 3 Paar (8-12kW)
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
1 × SmartMeter 3-phasig
1 × WLAN/LAN-Dongle
PV-Steckverbinder: 2 Paar (6kW) / 3 Paar (8-12kW)
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔒 Garantie
10 Jahre KACO Herstellergarantie gemäß den aktuell für Deutschland gültigen Garantie- und Servicebedingungen.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Auszug aktuell freigegebener Hochvoltspeicher für KACO blueplanet hybrid NH3:
BYD Battery-Box Premium HVS / HVM
Pylontech Force H1 / H2 / H3
Dyness Tower / Tower Pro
Batteriegröße, Spannungsbereich, BMS-/Firmwarestand und Kommunikationsbelegung müssen zur konkreten NH3-Leistungsvariante passen. Maßgeblich sind die aktuelle KACO-Freigabe und die Systemdokumentation.
BYD Battery-Box Premium HVS / HVM
Pylontech Force H1 / H2 / H3
Dyness Tower / Tower Pro
Batteriegröße, Spannungsbereich, BMS-/Firmwarestand und Kommunikationsbelegung müssen zur konkreten NH3-Leistungsvariante passen. Maßgeblich sind die aktuelle KACO-Freigabe und die Systemdokumentation.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Speicherfamilien sind für den blueplanet NH3 hinterlegt?
Das NH3-Datenblatt nennt unter anderem BYD Battery-Box Premium HVS/HVM, Pylontech Force H1/H2/H3 und AXITEC AXIstorage Li SV1/SV2. Für die Bestellung müssen außerdem Modulzahl, Spannungsbereich und Softwarestände zur konkreten NH3-Variante passen. Die bloße Zugehörigkeit zu einer Speicherfamilie reicht als Freigabe nicht aus.
Kann der NH3 nach einem vollständigen Netzausfall selbst wieder starten?
Der NH3 unterstützt einen Schwarzstart aus der Batterie. Dazu müssen eine kompatible Batterie mit ausreichend Energie und der vorgesehene EPS-Aufbau vorhanden sein. Ein vollständig entladener Speicher liefert diese Startenergie nicht; die Lasten und die Reserve für einen späteren Neustart gehören deshalb zur Systemauslegung.
Lässt sich die Hybridanlage mit mehreren NH3-Geräten vergrößern?
Parallelbetrieb ist für die NH3-Serie vorgesehen. Die zulässige Gerätezahl ist jedoch mit dem zur gelieferten Generation gehörenden KACO-Dokument abzugleichen, da Produktseite und Betriebsanleitung unterschiedliche Grenzen nennen. Vor einer Erweiterung müssen daher genaue Geräteausführung, Software, Parallelkommunikation und EPS-Konzept gemeinsam bestätigt werden.
Wie werden NH3-Speicherbetrieb und Energieflüsse überwacht?
Die NH3-Anlage kann über die vorgesehene Kommunikationseinheit in blueplanet smartcloud eingebunden werden. Der Smart Meter liefert die Werte am Netzanschluss, die Batterie kommuniziert über ihren eigenen BMS-Anschluss. Welche zusätzlichen Verbraucher ein externes Energiemanagement steuert, muss mit dessen Schnittstellen abgestimmt werden.
