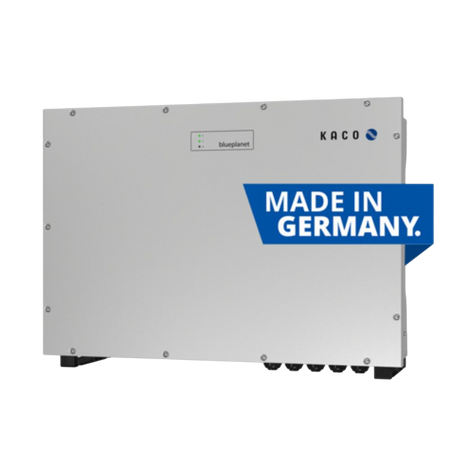

KACO blueplanet NX3 100 und 125 kW PV-Wechselrichter
Normaler Preis
€4.099,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
8 bzw. 10 MPP-Tracker mit je 2 Strings:
Das 100-kW-Modell besitzt 8 MPP-Tracker, das 125-kW-Modell 10 MPP-Tracker. Dadurch lassen sich komplexe Dachflächen, mehrere Ausrichtungen oder getrennte Generatorbereiche flexibel planen. -
DC-Überbelegung bis 200 %:
KACO nennt eine DC-seitige Überbelegung von bis zu 200 %. Das ist besonders bei großen Dachanlagen interessant, wenn der PV-Generator deutlich größer ausgelegt werden soll als die AC-Leistung des Wechselrichters. -
SiC-Technologie mit hohem Wirkungsgrad:
Die eingesetzte SiC-Technologie unterstützt laut KACO einen maximalen Wirkungsgrad bis 99,1 % und eine effiziente Energieumwandlung in großen C&I-PV-Anlagen. -
Global MPP-Tracking:
Das Global MPP-Tracking unterstützt die Ertragsoptimierung bei komplexen Generatorbedingungen, zum Beispiel bei Teilverschattung oder unterschiedlich belasteten Modulfeldern. -
Schutzfunktionen je Geräteausführung prüfen:
Die 100/125-NX3-Familie ist in mehreren Ausführungen dokumentiert. Lichtbogenerkennung und Überspannungsschutz unterscheiden sich je nach Geräteausführung; die gewünschte Schutzfunktion muss deshalb an der tatsächlich bestellten Version bestätigt werden. -
Robust für industrielle Außeninstallationen:
Schutzart IP66, Klimakategorie 4K4H und ein Temperaturbereich von −25 bis +60 °C machen den Wechselrichter für anspruchsvolle Gewerbe- und Industrieumgebungen geeignet.
Beschreibung
Für die dezentrale PV-Erzeugung auf großen Gewerbe- und Industriedächern stellt KACO die dreiphasigen blueplanet NX3 M8 und M10 bereit. Auf der AC-Seite stehen Varianten mit 100 kW oder 125 kW zur Verfügung. Damit eignet sich die Serie besonders für große Gewerbedächer, Industriehallen, landwirtschaftliche Großanlagen und leistungsstarke Eigenverbrauchsprojekte. Die 100-kW-Variante arbeitet mit 8 MPP-Trackern, die 125-kW-Variante mit 10 MPP-Trackern. Pro MPP-Tracker stehen jeweils zwei Stringanschlüsse zur Verfügung.
Die getrennte Regelung ermöglicht, dass große PV-Generatoren mit mehreren Dachbereichen, unterschiedlichen Ausrichtungen oder komplexeren Belegungsflächen flexibel geplant werden. Ein wichtiger Vorteil ist die mögliche DC-Überbelegung von bis zu 200 %. Die empfohlenen maximalen Generatorleistungen liegen bei 200 kWp beziehungsweise 250 kWp. Je Tracker gelten 30 A maximaler Eingangsstrom und 37,5 A Kurzschlussstrom. Diese Grenzen sind bei der Zusammenführung zweier Strings gemeinsam einzuhalten.
KACO setzt bei dieser Serie auf SiC-Technologie. Das 100-kW-Modell erreicht maximal 99 % Wirkungsgrad, das 125-kW-Modell maximal 99,1 %. Zusätzlich unterstützt Global MPP-Tracking die Ertragsoptimierung bei anspruchsvolleren Generatorbedingungen. Das IP66-Gehäuse und temperaturgeregelte Lüfter ermöglichen den Einsatz unter wechselnden Außenbedingungen. Die Geräte sind für dreiphasige Netze mit 400 V Nennspannung ausgelegt.
Ethernet, RS485 und Modbus dienen der Anbindung an Monitoring und Anlagenregelung; WLAN wird über einen passenden Stick bereitgestellt. Lichtbogenerkennung und die Ausführung der Überspannungsableiter unterscheiden sich innerhalb der Baureihe und müssen zur gewählten Geräteausstattung passen. Die PV-Wandlung erfolgt ohne direkten Batterieanschluss. Für eine spätere Speicherintegration ist deshalb eine eigenständige AC-gekoppelte Lösung samt abgestimmter Steuerung erforderlich.
Die getrennte Regelung ermöglicht, dass große PV-Generatoren mit mehreren Dachbereichen, unterschiedlichen Ausrichtungen oder komplexeren Belegungsflächen flexibel geplant werden. Ein wichtiger Vorteil ist die mögliche DC-Überbelegung von bis zu 200 %. Die empfohlenen maximalen Generatorleistungen liegen bei 200 kWp beziehungsweise 250 kWp. Je Tracker gelten 30 A maximaler Eingangsstrom und 37,5 A Kurzschlussstrom. Diese Grenzen sind bei der Zusammenführung zweier Strings gemeinsam einzuhalten.
KACO setzt bei dieser Serie auf SiC-Technologie. Das 100-kW-Modell erreicht maximal 99 % Wirkungsgrad, das 125-kW-Modell maximal 99,1 %. Zusätzlich unterstützt Global MPP-Tracking die Ertragsoptimierung bei anspruchsvolleren Generatorbedingungen. Das IP66-Gehäuse und temperaturgeregelte Lüfter ermöglichen den Einsatz unter wechselnden Außenbedingungen. Die Geräte sind für dreiphasige Netze mit 400 V Nennspannung ausgelegt.
Ethernet, RS485 und Modbus dienen der Anbindung an Monitoring und Anlagenregelung; WLAN wird über einen passenden Stick bereitgestellt. Lichtbogenerkennung und die Ausführung der Überspannungsableiter unterscheiden sich innerhalb der Baureihe und müssen zur gewählten Geräteausstattung passen. Die PV-Wandlung erfolgt ohne direkten Batterieanschluss. Für eine spätere Speicherintegration ist deshalb eine eigenständige AC-gekoppelte Lösung samt abgestimmter Steuerung erforderlich.
⚙️ Technische Daten
Modellreihe: blueplanet NX3 100 und 125 kW
AC-Nennleistung: 100 / 125 kW bei 400 V; 125er-Modell bei 380 V mit 120 kW
Phasen: 3-phasig
MPP-Tracker: 8–10, je nach Leistungsstufe
Max. DC-Spannung: 1.100 V
Startspannung: 250 V
MPP-Spannungsbereich: 550–850 V
Max. Wirkungsgrad: 99 % bei 100 kW; 99,1 % bei 125 kW
Kommunikation: Ethernet mit SunSpec Modbus TCP; RS485 mit SunSpec Modbus RTU; USB; WLAN über WiFi-Stick
Max. Eingangsstrom: 30 A je MPPT
Max. Kurzschlussstrom: 37,5 A je MPPT
PV-Arbeitsspannungsbereich: 200–1.000 V
DC-Anschlüsse je MPPT: 2; insgesamt 16 bei 100 kW, 20 bei 125 kW
Max. PV-Generatorleistung: 200 kWp bei 100 kW; 250 kWp bei 125 kW
Max. AC-Ausgangsstrom: 182 A je Phase
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
AC-Nennleistung: 100 / 125 kW bei 400 V; 125er-Modell bei 380 V mit 120 kW
Phasen: 3-phasig
MPP-Tracker: 8–10, je nach Leistungsstufe
Max. DC-Spannung: 1.100 V
Startspannung: 250 V
MPP-Spannungsbereich: 550–850 V
Max. Wirkungsgrad: 99 % bei 100 kW; 99,1 % bei 125 kW
Kommunikation: Ethernet mit SunSpec Modbus TCP; RS485 mit SunSpec Modbus RTU; USB; WLAN über WiFi-Stick
Max. Eingangsstrom: 30 A je MPPT
Max. Kurzschlussstrom: 37,5 A je MPPT
PV-Arbeitsspannungsbereich: 200–1.000 V
DC-Anschlüsse je MPPT: 2; insgesamt 16 bei 100 kW, 20 bei 125 kW
Max. PV-Generatorleistung: 200 kWp bei 100 kW; 250 kWp bei 125 kW
Max. AC-Ausgangsstrom: 182 A je Phase
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
📦 Lieferumfang
1 × KACO blueplanet NX3 Wechselrichter in der gewählten Leistungsvariante
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔒 Garantie
5 Jahre KACO Herstellergarantie gemäß den ab Februar 2026 gültigen Garantiebedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Dreiphasiger netzgekoppelter PV-Wechselrichter ohne direkten Batterieanschluss.
Speicher werden bei Bedarf als separates AC-gekoppeltes System integriert. Die Wechselrichterserie kann in ein passendes Mess-, Monitoring- und Anlagenregelungskonzept eingebunden werden; daraus entsteht keine direkte DC-Batterieschnittstelle.
Stringauslegung, Kommunikationskomponenten und Netzregelung müssen zur konkreten NX3-Leistungsstufe beziehungsweise Geräteausführung passen.
Speicher werden bei Bedarf als separates AC-gekoppeltes System integriert. Die Wechselrichterserie kann in ein passendes Mess-, Monitoring- und Anlagenregelungskonzept eingebunden werden; daraus entsteht keine direkte DC-Batterieschnittstelle.
Stringauslegung, Kommunikationskomponenten und Netzregelung müssen zur konkreten NX3-Leistungsstufe beziehungsweise Geräteausführung passen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Erlaubt die DC-Überbelegung von 200 Prozent beliebige Modulstrings?
Nein. Die mögliche Generatorleistung bis 200 beziehungsweise 250 kWp beschreibt das Verhältnis zur AC-Leistung, nicht eine Verdopplung der elektrischen Eingangsgrenzen. Je MPP-Tracker bleiben maximal 30 A Eingangsstrom und 37,5 A Kurzschlussstrom zulässig. Stringspannung, Stromsummen und das MPP-Fenster müssen deshalb weiterhin für die konkrete Belegung geprüft werden.
Wie wird die 100/125-kW-Serie in Monitoring und Anlagensteuerung eingebunden?
Der NX3 100/125 kann über seinen Webserver eingerichtet und über Ethernet oder RS485 in eine Anlagenregelung eingebunden werden. WLAN benötigt den vorgesehenen WiFi-Stick. Für einen Parkregler ist zusätzlich zu klären, welche SunSpec-Schnittstelle und welche Messung das konkrete Anlagenkonzept verwendet.
Was ist beim gemeinsamen Betrieb mehrerer NX3 100/125 zu unterscheiden?
Kommunikationsvernetzung, AC-Verbindung und Leistungsregelung sind getrennte Planungsaufgaben. KACO beschreibt AC Daisy Chaining für diese Baureihe; die konkrete Ausführung und Leitungsdimensionierung müssen dafür geeignet sein. Die gemeinsame Netzanschlussregelung benötigt zusätzlich ein abgestimmtes Mess- und Anlagensteuerungskonzept.
Ist die Lichtbogenerkennung bei jeder NX3-100/125-Ausführung vorhanden?
Nein, die KACO-Ausführungstabelle unterscheidet B, M, MF und L. Dort ist die Lichtbogenerkennung für die Ausführung L angegeben; auch der Überspannungsschutz unterscheidet sich zwischen den Versionen. Die gewünschte Schutzfunktion muss daher anhand der bestellten Ausführung bestätigt werden.
