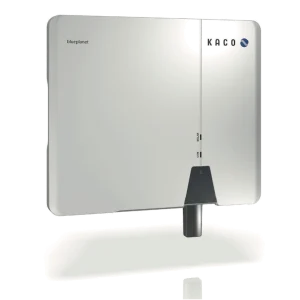

KACO blueplanet NX3 5–20 kW PV-Wechselrichter – Gewerbe & Ausland
Normaler Preis
€555,72
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Zwei Tracker für getrennte Modulfelder:
Zwei unabhängige MPP-Tracker regeln unterschiedlich ausgerichtete Modulfelder getrennt. Der weite PV-Arbeitsbereich ermöglicht verschiedene Stringlängen; für die volle Nennleistung gelten die engeren modellabhängigen MPP-Spannungsgrenzen. -
PV-Generator deutlich größer als AC-Leistung:
Je nach Variante sind 7,5 bis 30 kWp Generatorleistung bei 5 bis 20 kW AC vorgesehen. Zusätzliche Modulfläche kann dadurch für den Jahresertrag genutzt werden. -
Mehr Stringreserve bei 15 und 20 kW:
Das 15-kW-Modell bietet zwei Stringanschlüsse am ersten Tracker, das 20-kW-Modell an beiden Trackern. Dort sind jeweils bis zu 32 A Eingangsstrom für passend dimensionierte Parallelstrings nutzbar. -
Flaches Gehäuse erleichtert die Platzierung:
Mit 183 mm Gehäusetiefe ragt der Wechselrichter vergleichsweise wenig in den Raum hinein. Das erleichtert die Wandmontage an geeigneten Stellen, sofern die vorgeschriebenen Freiräume eingehalten werden. -
Anlagenüberwachung per WLAN oder RS485:
Die mitgelieferte Kommunikationseinheit stellt WLAN bereit; RS485 ermöglicht die kabelgebundene Einbindung. Betriebsdaten lassen sich damit für die Anlagenüberwachung erfassen und über passende Kommunikationssysteme auswerten.
Beschreibung
Für klassische netzgekoppelte Photovoltaikanlagen ohne direkten Batterieanschluss ist der KACO blueplanet NX3 5–20 kW als dreiphasiger PV-Wechselrichter ausgelegt. Die Gerätefamilie ist in den Leistungsstufen 5 kW, 10 kW, 15 kW oder 20 kW AC-Leistung verfügbar. Damit deckt die Serie typische private PV-Anlagen, größere Wohnhausdächer und kleinere gewerbliche Dachanlagen ab. Der Wechselrichter ist für Anlagen gedacht, bei denen der erzeugte Solarstrom direkt ins Hausnetz eingespeist und überschüssige Energie ins öffentliche Netz abgegeben wird.
Zwei unabhängige MPP-Tracker erlauben die getrennte Regelung unterschiedlicher Dachausrichtungen. Die Modelle mit 5 und 10 kW besitzen je einen Stringanschluss pro Tracker. Bei 15 kW stehen zwei Anschlüsse am ersten und einer am zweiten Tracker bereit; die 20-kW-Ausführung bietet je zwei. Diese Aufteilung bestimmt, wie sich größere Modulfelder auf die beiden Eingänge verteilen lassen.
Die empfohlenen maximalen PV-Generatorleistungen betragen entsprechend der Leistungsstufe 7,5 kWp, 15 kWp, 22,5 kWp oder 30 kWp. Bei den Trackerströmen gelten unterschiedliche Grenzen: 16/16 A bei 5 kW, 20/16 A bei 10 kW, 32/20 A bei 15 kW und 32/32 A bei 20 kW. Bei parallelen Strings zählt deren gemeinsamer Strom; zusätzlich müssen Kurzschlussstrom und Stringspannung zur jeweiligen Ausführung passen.
Die WLAN-Anbindung erfolgt über eine passende Kommunikationseinheit; RS485 ermöglicht die Einbindung in eine übergeordnete Anlagenkommunikation. Für eine dynamische Einspeisebegrenzung wird zusätzlich ein abgestimmtes Mess- und Regelungskonzept benötigt. Ein späterer Speicher ergänzt diese PV-Plattform über eine eigenständige AC-gekoppelte Lösung und deren Batterie- und Steuerungstechnik.
Zwei unabhängige MPP-Tracker erlauben die getrennte Regelung unterschiedlicher Dachausrichtungen. Die Modelle mit 5 und 10 kW besitzen je einen Stringanschluss pro Tracker. Bei 15 kW stehen zwei Anschlüsse am ersten und einer am zweiten Tracker bereit; die 20-kW-Ausführung bietet je zwei. Diese Aufteilung bestimmt, wie sich größere Modulfelder auf die beiden Eingänge verteilen lassen.
Die empfohlenen maximalen PV-Generatorleistungen betragen entsprechend der Leistungsstufe 7,5 kWp, 15 kWp, 22,5 kWp oder 30 kWp. Bei den Trackerströmen gelten unterschiedliche Grenzen: 16/16 A bei 5 kW, 20/16 A bei 10 kW, 32/20 A bei 15 kW und 32/32 A bei 20 kW. Bei parallelen Strings zählt deren gemeinsamer Strom; zusätzlich müssen Kurzschlussstrom und Stringspannung zur jeweiligen Ausführung passen.
Die WLAN-Anbindung erfolgt über eine passende Kommunikationseinheit; RS485 ermöglicht die Einbindung in eine übergeordnete Anlagenkommunikation. Für eine dynamische Einspeisebegrenzung wird zusätzlich ein abgestimmtes Mess- und Regelungskonzept benötigt. Ein späterer Speicher ergänzt diese PV-Plattform über eine eigenständige AC-gekoppelte Lösung und deren Batterie- und Steuerungstechnik.
⚙️ Technische Daten
Modellreihe: blueplanet NX3 5–20 kW
AC-Nennleistung: 5–20 kW, je nach Leistungsstufe
Phasen: 3-phasig
MPP-Tracker: 2
Max. DC-Spannung: 1.100 V
Startspannung: 180 V
MPP-Bereich bei Nennleistung: 270–850 V bei 5 kW; 400–850 V bei 10/15/20 kW
Kommunikation: WLAN über Kommunikationseinheit; RS485; SunSpec Modbus TCP/RTU
Max. Eingangsstrom MPPT1/2: 16/16 A bei 5 kW; 20/16 A bei 10 kW; 32/20 A bei 15 kW; 32/32 A bei 20 kW
Max. Kurzschlussstrom MPPT1/2: 25/25 A bei 5 kW; 30/25 A bei 10 kW; 48/30 A bei 15 kW; 48/48 A bei 20 kW
PV-Arbeitsspannungsbereich: 150–1.000 V
DC-Anschlüsse je MPPT: 1/1 bei 5/10 kW; 2/1 bei 15 kW; 2/2 bei 20 kW
Max. PV-Generatorleistung: 7,5 / 15 / 22,5 / 30 kWp bei 5 / 10 / 15 / 20 kW
Max. Wirkungsgrad: 97,47 / 97,68 / 97,75 / 97,78 % bei 5 / 10 / 15 / 20 kW
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Montageort: innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich
AC-Nennleistung: 5–20 kW, je nach Leistungsstufe
Phasen: 3-phasig
MPP-Tracker: 2
Max. DC-Spannung: 1.100 V
Startspannung: 180 V
MPP-Bereich bei Nennleistung: 270–850 V bei 5 kW; 400–850 V bei 10/15/20 kW
Kommunikation: WLAN über Kommunikationseinheit; RS485; SunSpec Modbus TCP/RTU
Max. Eingangsstrom MPPT1/2: 16/16 A bei 5 kW; 20/16 A bei 10 kW; 32/20 A bei 15 kW; 32/32 A bei 20 kW
Max. Kurzschlussstrom MPPT1/2: 25/25 A bei 5 kW; 30/25 A bei 10 kW; 48/30 A bei 15 kW; 48/48 A bei 20 kW
PV-Arbeitsspannungsbereich: 150–1.000 V
DC-Anschlüsse je MPPT: 1/1 bei 5/10 kW; 2/1 bei 15 kW; 2/2 bei 20 kW
Max. PV-Generatorleistung: 7,5 / 15 / 22,5 / 30 kWp bei 5 / 10 / 15 / 20 kW
Max. Wirkungsgrad: 97,47 / 97,68 / 97,75 / 97,78 % bei 5 / 10 / 15 / 20 kW
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Montageort: innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich
📦 Lieferumfang
1 × KACO blueplanet NX3 Wechselrichter in der gewählten Leistungsvariante
1 × Kommunikationseinheit
PV-Steckverbinder: 2 Paar (5-10kW) / 3 Paar (15kW) / 4 Paar (20kW)
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
1 × Kommunikationseinheit
PV-Steckverbinder: 2 Paar (5-10kW) / 3 Paar (15kW) / 4 Paar (20kW)
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔒 Garantie
10 Jahre KACO Herstellergarantie gemäß den aktuell für Deutschland gültigen Garantie- und Servicebedingungen.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Dreiphasiger netzgekoppelter PV-Wechselrichter ohne direkten Batterieanschluss.
Speicher werden bei Bedarf als separates AC-gekoppeltes System integriert. Die Wechselrichterserie kann in ein passendes Mess-, Monitoring- und Anlagenregelungskonzept eingebunden werden; daraus entsteht keine direkte DC-Batterieschnittstelle.
Stringauslegung, Kommunikationskomponenten und Netzregelung müssen zur konkreten NX3-Leistungsstufe beziehungsweise Geräteausführung passen.
Speicher werden bei Bedarf als separates AC-gekoppeltes System integriert. Die Wechselrichterserie kann in ein passendes Mess-, Monitoring- und Anlagenregelungskonzept eingebunden werden; daraus entsteht keine direkte DC-Batterieschnittstelle.
Stringauslegung, Kommunikationskomponenten und Netzregelung müssen zur konkreten NX3-Leistungsstufe beziehungsweise Geräteausführung passen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Warum reicht die maximale DC-Spannung allein nicht für die Stringauslegung?
Zusätzlich müssen das MPP-Spannungsfenster und die Stromgrenzen der gewählten Leistungsstufe eingehalten werden. Bei zwei parallelen Strings an einem Tracker addieren sich deren Ströme. Auch die bei niedriger Modultemperatur steigende Leerlaufspannung gehört zur Auslegung; die Angabe 1.100 V ist keine Freigabe für beliebige Modulzahlen.
Welche Schnittstellen stehen für Monitoring und Anlagensteuerung zur Verfügung?
Bei den NX3-M2-Geräten stellt die vorgesehene Kommunikationseinheit die Verbindung für Einrichtung und Überwachung her. Die zugehörige Anleitung beschreibt KACO NX Setup und WLAN beziehungsweise SunSpec-Kommunikation. Vor Inbetriebnahme muss geprüft werden, welche Kommunikationseinheit tatsächlich eingebaut ist und welche App-Version dafür vorgesehen ist.
Kann ich mehrere blueplanet NX3 5–20 kW an einem Netzanschluss betreiben?
Die NX3-M2-Anleitung beschreibt Anlagen mit mehreren Wechselrichtern. Für deren gemeinsame Überwachung und dynamische Einspeiseregelung muss die Kommunikationsstruktur mit den Geräten und dem vorgesehenen Smart Meter abgestimmt werden. Ein weiterer PV-Wechselrichter wird dabei nicht zum Teilnehmer einer gemeinsamen Batterie- oder Backupsteuerung.
Ist eine Nulleinspeisung beim blueplanet NX3 M2 allein durch WLAN möglich?
Nein, WLAN liefert die Datenverbindung, aber keinen Messwert über die tatsächliche Einspeisung am Netzanschluss. Für eine dynamische Begrenzung benötigt die NX3-M2-Anlage den vorgesehenen Smart Meter und die korrekt eingerichtete Regelung. Bei mehreren Wechselrichtern muss diese Messung die gemeinsame Anlage erfassen.
