Pylontech Force H3X 3-phasig – 10–15 kW / 10,24–25,60 kWh nominal – Gewerbe & Ausland

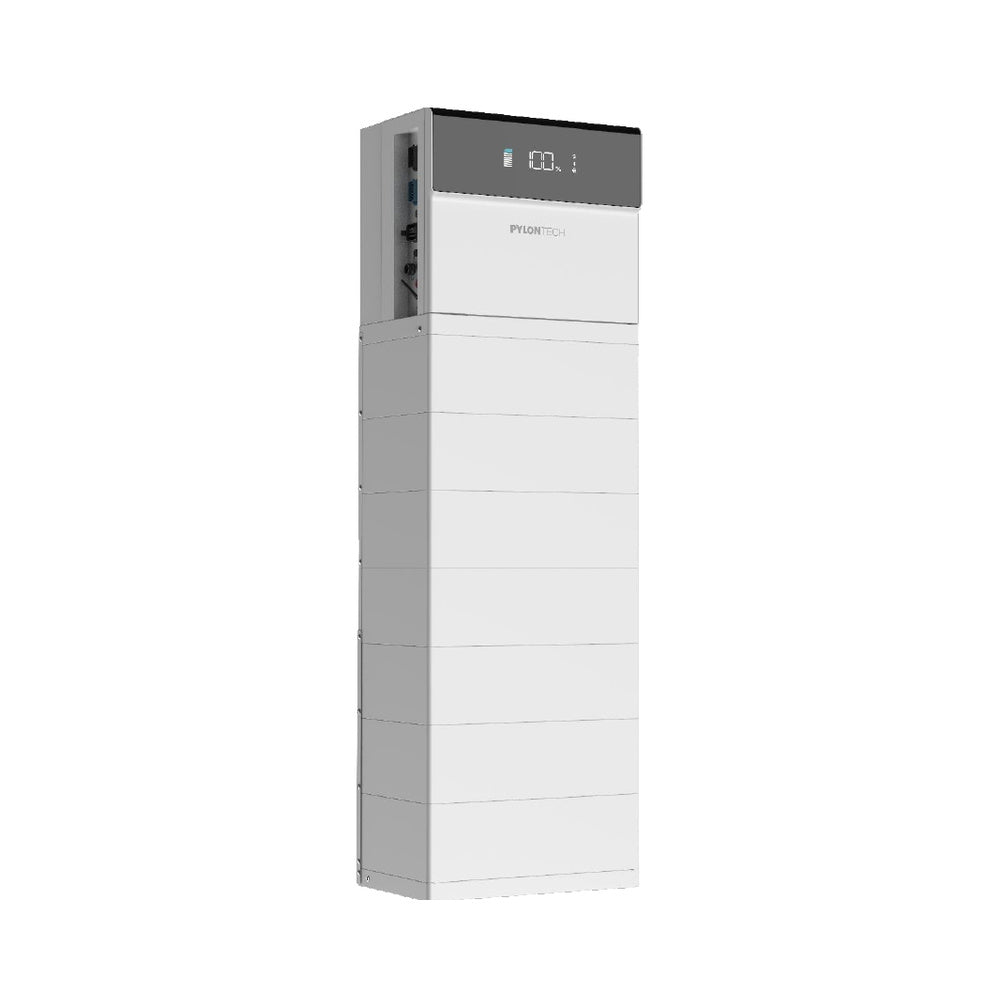

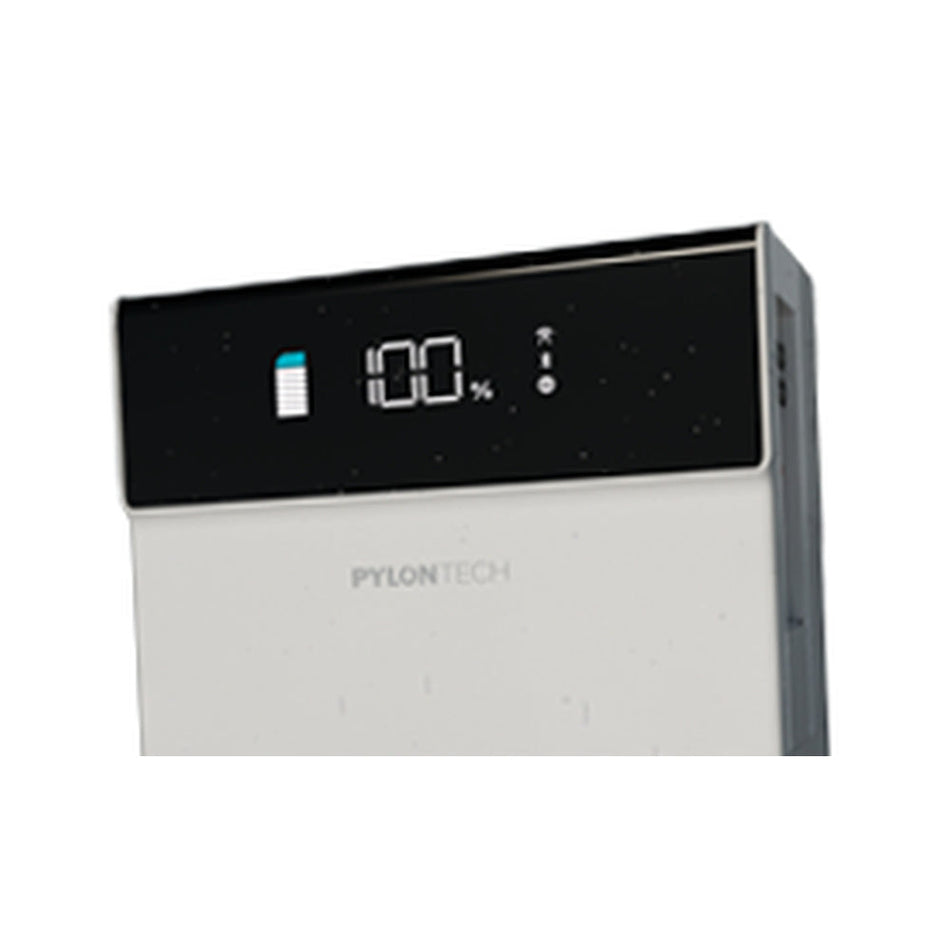

Pylontech Force H3X 3Ph verbindet Hybridwechselrichter, Batterie, Batteriemanagement und Energiemanagement in einer integrierten Herstellerplattform. Die angebotenen Ausführungen kombinieren 10, 12 oder 15 kW AC-Nennleistung mit 10,24, 15,36, 20,48 oder 25,60 kWh nominaler Speicherenergie. Die Batterieaufbauten enthalten zwei bis fünf FH10050-Module mit jeweils 5,12 kWh Nennenergie. Wechselrichterleistung und Energiemenge erfüllen dabei unterschiedliche Aufgaben und werden bei der Auswahl getrennt betrachtet.

Das System wird dreiphasig angeschlossen. Seine drei MPP-Tracker erlauben die getrennte Regelung entsprechend ausgelegter PV-Strings. Für die Leistungseinheiten sind 1.000 V maximale PV-Eingangsspannung und ein MPP-Spannungsbereich von 200 bis 850 V angegeben. Die tatsächliche Belegung muss zusätzlich die modellbezogenen Stromgrenzen und die elektrischen Eigenschaften der Solarmodule einhalten.

Pylontech nennt für die H3X-Batterieplattform eine Entladetiefe von 95 %. Nennenergie, Entladetiefe und nutzbare Energie sind unterschiedliche technische Angaben; für die konkrete Speicherstufe gelten die zugehörigen Herstellerwerte. Bei der Größenwahl sollte der Verbrauch außerhalb der Sonnenstunden berücksichtigt werden. Eine größere Batterie bedeutet nicht automatisch eine höhere AC- oder Ersatzstromleistung.

Zum ausgewiesenen Systemumfang gehören die gewählte H3X-Leistungseinheit und die zur Speicherstufe passenden Force-H3/FH10050-Batteriemodule mit den zugehörigen BMS- und Systemkomponenten. Es handelt sich um die H3X-All-in-One-Plattform, nicht um eine beliebige Zusammenstellung eines separaten Force-H3-Speichers mit einem anderen Wechselrichter.

Der Backup-Pfad gehört zur H3X-Systemarchitektur. Die schnelle Umschaltung zwischen Netz- und Ersatzstrombetrieb muss zusammen mit der zulässigen Leistung, der Batterieausführung und den versorgten Stromkreisen betrachtet werden. Eine passende Umschaltung ersetzt weder die Schutz- noch die Anschlussplanung.

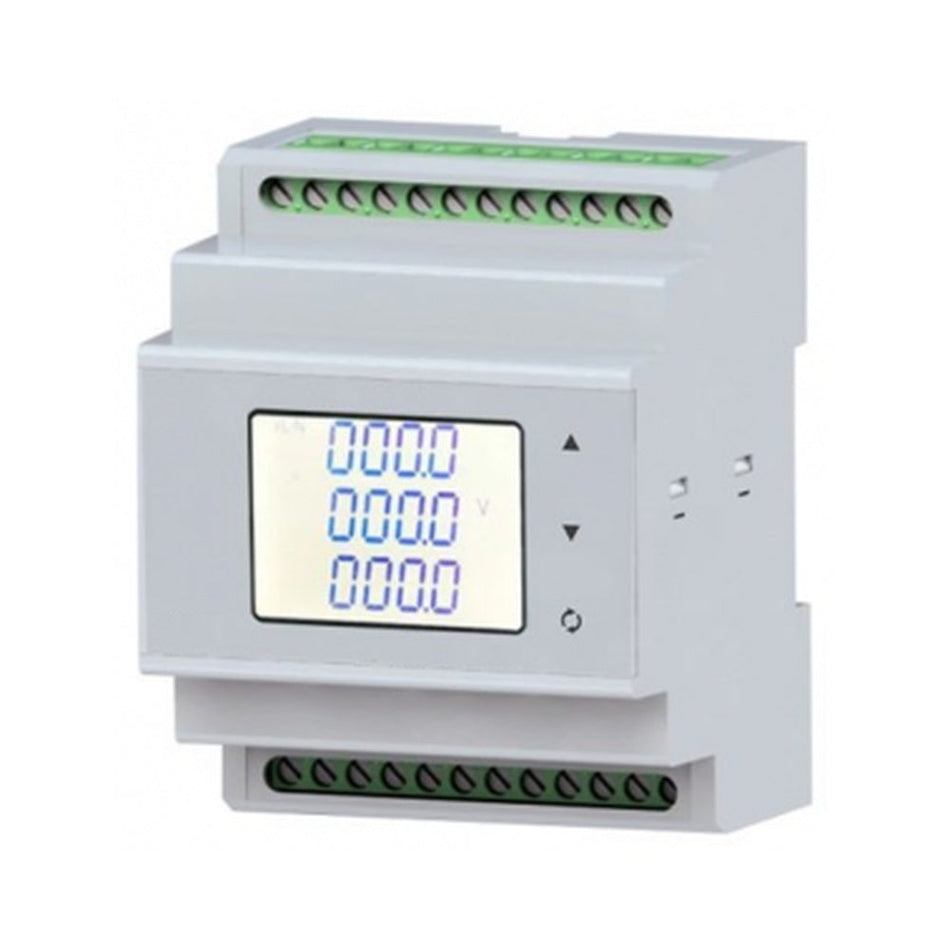

Aufstellort, Temperatur, Energiemessung und eine spätere Speichererweiterung richten sich nach den aktuellen Pylontech-Freigaben. Nicht jede Speichergröße ist mit jeder Leistungsstufe als Paket angeboten. Maßgeblich ist die tatsächlich auswählbare Kombination aus H3X-Leistungseinheit und Batteriemodulen.
