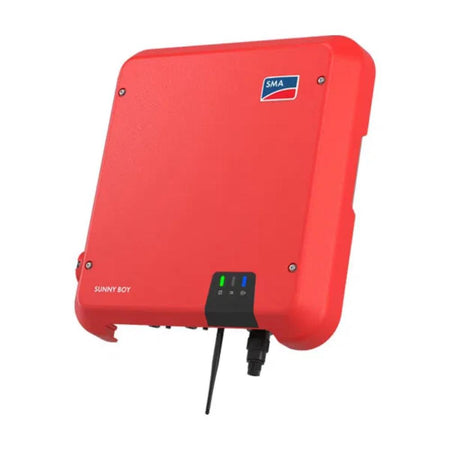

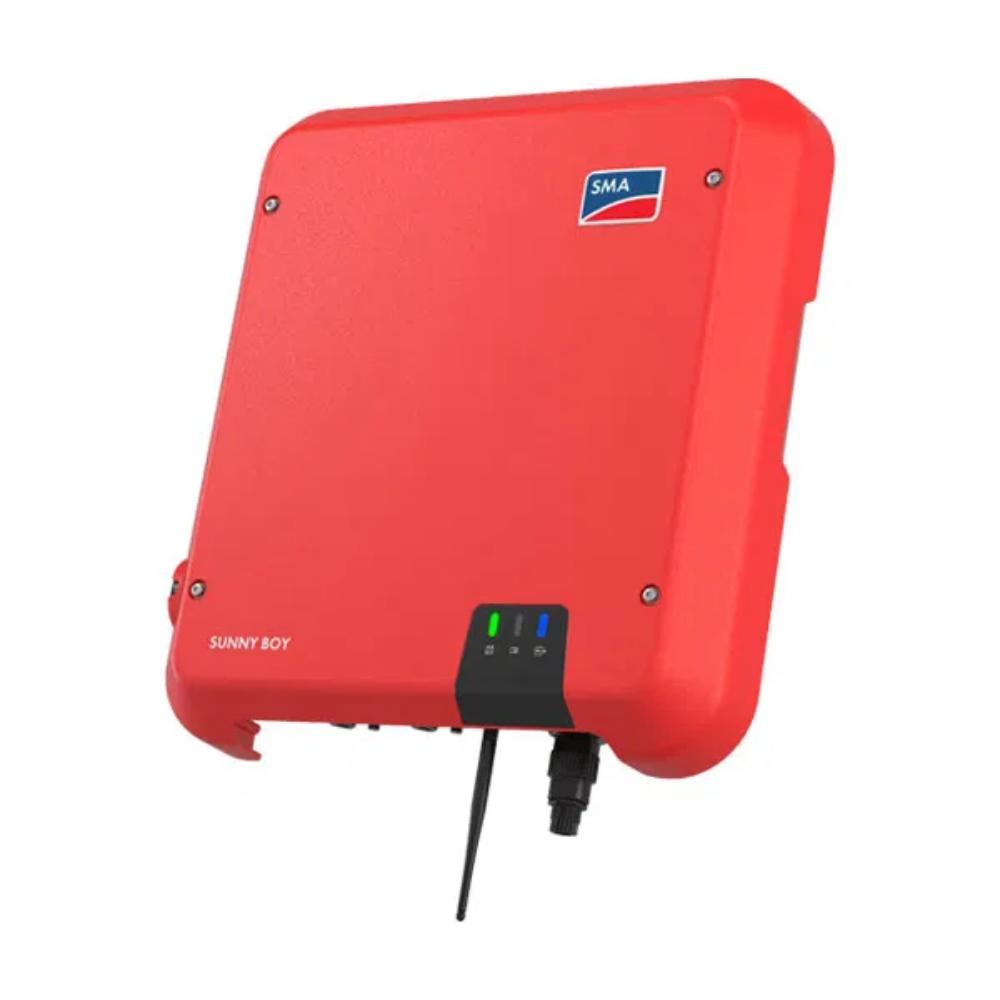

SMA Sunny Boy 4,0 kW PV-Wechselrichter – Gewerbe & Ausland
Normaler Preis
€1.069,81
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
17,5 kg erleichtern Transport und Montage:
Das 17,5 kg schwere Gehäuse erleichtert die Handhabung beim Transport und bei der Wandmontage. So lässt sich der Wechselrichter an geeigneten Montageflächen im Gebäude vergleichsweise einfach positionieren. -
Zwei MPP-Tracker mit 140–500 V Arbeitsbereich:
Zwei unabhängig geregelte Tracker erlauben die getrennte Führung verschiedener Modulfelder. Der MPP-Bereich von 140–500 V bildet dabei den Spannungsrahmen für die Stringplanung. -
Bis zu 7,5 kWp PV-Generatorleistung:
An 4 kW AC-Leistung können bis zu 7,5 kWp Generatorleistung vorgesehen werden. Das eröffnet innerhalb der SMA Grenzwerte Spielraum für eine ertragsorientierte DC-Überdimensionierung. -
Ethernet für die digitale Anlagenkontrolle:
Über Ethernet und Webconnect lassen sich Betriebsdaten für die vorgesehenen SMA Monitoringdienste bereitstellen. Die kabelgebundene Netzwerkanbindung ermöglicht damit eine digitale Anlagenkontrolle unabhängig von der WLAN-Ausstattung der gelieferten Ausführung. -
Betriebsabweichungen automatisch erkennen lassen:
Mit aktiviertem SMA Smart Connected im Sunny Portal und dauerhafter Internetverbindung wird der Wechselrichter automatisch überwacht. Erkannte Abweichungen können dadurch frühzeitig für die weitere Diagnose gemeldet werden.
Beschreibung
Für kleinere und mittlere Photovoltaikanlagen ist der SMA Sunny Boy 4.0 als einphasiger PV-Stringwechselrichter mit 4 kW AC-Nennleistung ausgelegt. Der SB4.0-1AV-41 gehört zur Sunny-Boy-3.0–6.0-Plattform und nutzt zwei unabhängige MPP-Tracker. Damit lassen sich beispielsweise zwei unterschiedlich ausgerichtete Modulfelder getrennt regeln. Das Gerät speist den erzeugten Solarstrom in das AC-Hausnetz ein und besitzt keinen direkten DC-Batterieanschluss.
Die maximal empfohlene PV-Generatorleistung beträgt 7,5 kWp, die maximale DC-Spannung 600 V. Für die 4-kW-Variante nennt SMA einen MPP-Spannungsbereich von 140–500 V und maximal 15 A Eingangsstrom pro Eingang. Diese Werte müssen bei der Stringplanung mit Leerlaufspannung, MPP-Spannung und Strom der eingesetzten Module abgeglichen werden. Gerade bei heutigen Hochstrommodulen ist die Prüfung der zulässigen Eingangsdaten wichtig.
Die integrierte Weboberfläche ermöglicht die Konfiguration über Smartphone, Tablet oder Notebook. Ethernet steht für die Netzwerkverbindung bereit; WLAN hängt von der gelieferten Geräteausstattung ab. SMA ShadeFix übernimmt die Optimierung des Arbeitspunkts bei Teilverschattung. Mit eingerichtetem Online-Monitoring unterstützt SMA Smart Connected die Erkennung von Betriebsfehlern und die Benachrichtigung der zuständigen Beteiligten. So sind Konfiguration und Service auch ohne separates Gerätedisplay möglich.
Mit rund 17,5 kg Gewicht lässt sich das Gerät vergleichsweise gut handhaben. Die passive Konvektionskühlung benötigt keinen Lüfter, das Gehäuse bietet Schutzart IP65. Für eine spätere Eigenverbrauchsregelung wird geeignete Mess- und Steuerungstechnik ergänzt; ein Speicher kann über eine eigenständige AC-gekoppelte Lösung hinzukommen. Bei der Planung sind die einphasige Einspeisung, die gewünschte Generatorbelegung und der zulässige Netzanschluss zusammen zu betrachten.
Die maximal empfohlene PV-Generatorleistung beträgt 7,5 kWp, die maximale DC-Spannung 600 V. Für die 4-kW-Variante nennt SMA einen MPP-Spannungsbereich von 140–500 V und maximal 15 A Eingangsstrom pro Eingang. Diese Werte müssen bei der Stringplanung mit Leerlaufspannung, MPP-Spannung und Strom der eingesetzten Module abgeglichen werden. Gerade bei heutigen Hochstrommodulen ist die Prüfung der zulässigen Eingangsdaten wichtig.
Die integrierte Weboberfläche ermöglicht die Konfiguration über Smartphone, Tablet oder Notebook. Ethernet steht für die Netzwerkverbindung bereit; WLAN hängt von der gelieferten Geräteausstattung ab. SMA ShadeFix übernimmt die Optimierung des Arbeitspunkts bei Teilverschattung. Mit eingerichtetem Online-Monitoring unterstützt SMA Smart Connected die Erkennung von Betriebsfehlern und die Benachrichtigung der zuständigen Beteiligten. So sind Konfiguration und Service auch ohne separates Gerätedisplay möglich.
Mit rund 17,5 kg Gewicht lässt sich das Gerät vergleichsweise gut handhaben. Die passive Konvektionskühlung benötigt keinen Lüfter, das Gehäuse bietet Schutzart IP65. Für eine spätere Eigenverbrauchsregelung wird geeignete Mess- und Steuerungstechnik ergänzt; ein Speicher kann über eine eigenständige AC-gekoppelte Lösung hinzukommen. Bei der Planung sind die einphasige Einspeisung, die gewünschte Generatorbelegung und der zulässige Netzanschluss zusammen zu betrachten.
⚙️ Technische Daten
Modellreihe: Sunny Boy 4.0 / SB4.0-1AV-41
AC-Nennleistung: 4 kW
Phasen: 1-phasig
MPP-Tracker: 2
Max. DC-Spannung: 600 V
Startspannung: 125 V
MPP-Spannungsbereich: 140–500 V
Max. Wirkungsgrad: 97 %
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Kommunikation: Ethernet, RS485, Modbus (SMA/SunSpec), Webconnect; WLAN je nach Geräteverfügbarkeit
Max. Eingangsstrom: 15 A je MPPT
Max. Kurzschlussstrom: 20 A je MPPT
Max. PV-Generatorleistung: 7,5 kWp
DC-Anschlüsse je MPPT: 2/2; insgesamt vier Strings
AC-Nennleistung: 4 kW
Phasen: 1-phasig
MPP-Tracker: 2
Max. DC-Spannung: 600 V
Startspannung: 125 V
MPP-Spannungsbereich: 140–500 V
Max. Wirkungsgrad: 97 %
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Kommunikation: Ethernet, RS485, Modbus (SMA/SunSpec), Webconnect; WLAN je nach Geräteverfügbarkeit
Max. Eingangsstrom: 15 A je MPPT
Max. Kurzschlussstrom: 20 A je MPPT
Max. PV-Generatorleistung: 7,5 kWp
DC-Anschlüsse je MPPT: 2/2; insgesamt vier Strings
📦 Lieferumfang
1 × SMA Sunny Boy 4.0 (SB4.0-1AV-41)
1 × Wandhalterung
3 × Linsenkopfschraube M5 × 12
4 × positiver und 4 × negativer DC-Steckverbinder
8 × Dichtstopfen
1 × AC-Stecker mit Überwurfmutter, Gewindehülse und Anschlussklemme
1 × RJ45-Schutztülle mit Überwurfmutter, Kabeltülle und Gewindehülse
1 × Schnelleinstieg mit Passwort-Aufkleber
Bei einer Geräteausführung mit WLAN-Schnittstelle zusätzlich 1 × WLAN-Antenne
1 × Wandhalterung
3 × Linsenkopfschraube M5 × 12
4 × positiver und 4 × negativer DC-Steckverbinder
8 × Dichtstopfen
1 × AC-Stecker mit Überwurfmutter, Gewindehülse und Anschlussklemme
1 × RJ45-Schutztülle mit Überwurfmutter, Kabeltülle und Gewindehülse
1 × Schnelleinstieg mit Passwort-Aufkleber
Bei einer Geräteausführung mit WLAN-Schnittstelle zusätzlich 1 × WLAN-Antenne
🔒 Garantie
5 Jahre SMA Werksgarantie; bei fristgerechter Produktregistrierung kostenlos auf insgesamt 10 Jahre erweiterbar.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Einphasiger netzgekoppelter PV-Wechselrichter ohne direkten Batterieanschluss.
Eine Speicherergänzung kann über ein separates AC-gekoppeltes Speichersystem erfolgen. Beide MPP-Eingänge müssen innerhalb der zulässigen Spannungs-, Strom- und Stringgrenzen des Sunny Boy 4.0 ausgelegt werden.
Eine Speicherergänzung kann über ein separates AC-gekoppeltes Speichersystem erfolgen. Beide MPP-Eingänge müssen innerhalb der zulässigen Spannungs-, Strom- und Stringgrenzen des Sunny Boy 4.0 ausgelegt werden.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie wird der Sunny Boy 4.0 überwacht und in externe Systeme eingebunden?
Der SB4.0-1AV-41 kann seine Betriebsdaten über Ethernet und Webconnect an Sunny Portal übertragen. SMA- beziehungsweise SunSpec-Modbus ermöglicht die Anbindung passender externer Systeme. WLAN wird im zugehörigen Datenblatt als verfügbarkeitsabhängig geführt und ist daher an der gelieferten Geräteausführung zu prüfen.
Können beim Sunny Boy 4.0 zwei Strings je MPP-Tracker angeschlossen werden?
Der SB4.0-1AV-41 besitzt je zwei Stringanschlüsse an den beiden MPP-Trackern A und B. Die pro Tracker zulässigen 15 A Eingangsstrom und 20 A Kurzschlussstrom gelten jeweils für die angeschlossenen Strings zusammen. Vier Anschlussmöglichkeiten sind deshalb kein Nachweis, dass jede beliebige Kombination aus vier Strings zulässig ist.
Wie wird der Sunny Boy 4.0 mit weiteren PV-Geräten und steuerbaren Verbrauchern kombiniert?
Der Sunny Boy kann seine Erzeugung in ein erweitertes SMA-System mit Sunny Home Manager 2.0 einbringen. Dieser koordiniert geeignete Verbraucher anhand der gemessenen Energieflüsse. Vor einer Erweiterung müssen deshalb der vorhandene Zähler, weitere Wechselrichter und die gewünschte Verbrauchersteuerung gemeinsam betrachtet werden.
Muss ich für SMA Smart Connected ständig die Ertragsanzeige kontrollieren?
Der für den Sunny Boy 4.0 beschriebene Dienst überwacht den Wechselrichter automatisch und kann Betreiber und Installateur bei einem erkannten Gerätefehler informieren. Voraussetzung sind die eingerichtete Portalübertragung und die gültigen Servicebedingungen. Eine dauerhaft fehlende Internetverbindung verhindert die laufende Fernüberwachung.
