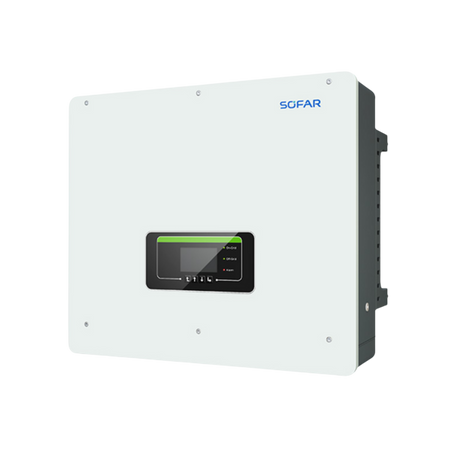

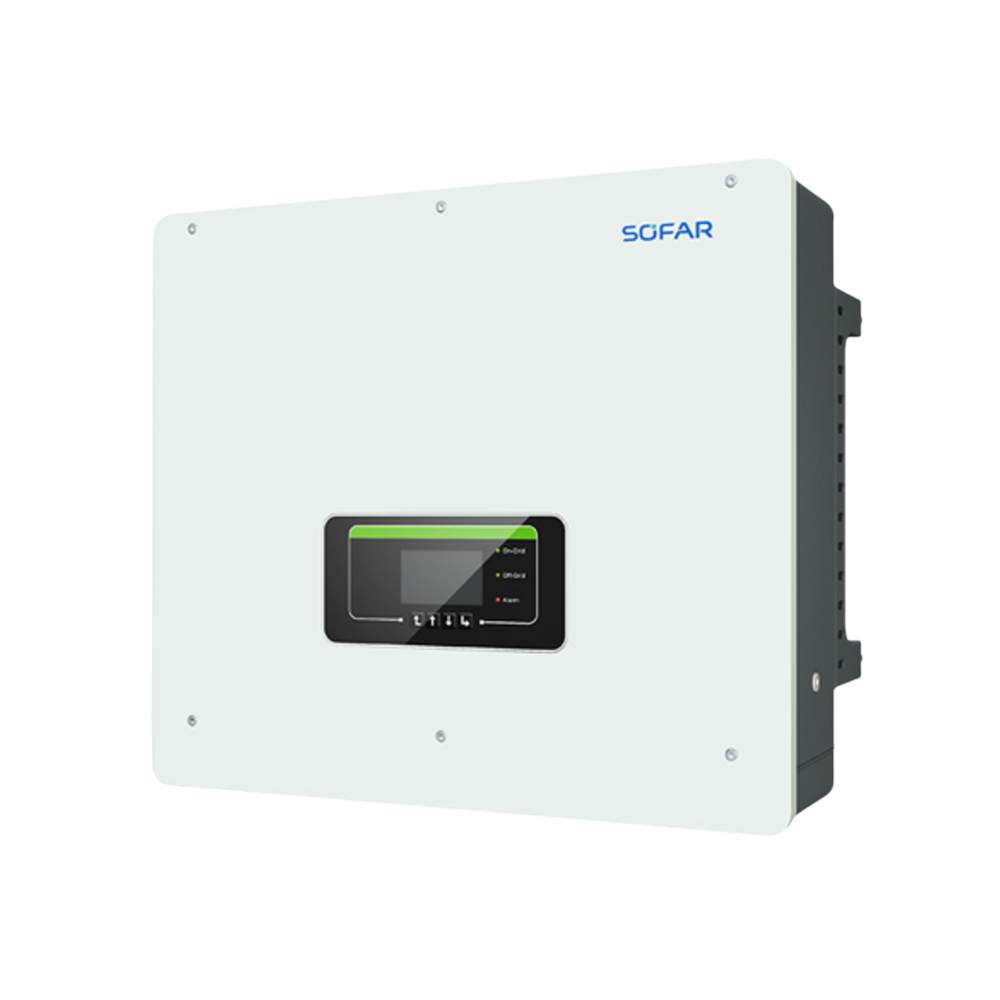

SOFAR HYD 5–20KTL-3PH Hybridwechselrichter
Normaler Preis
€929,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Zwei MPP-Tracker mit bis zu vier Strings:
Die Leistungsklassen bis 10 kW führen je einen String pro Tracker, 15 und 20 kW je zwei. So lässt sich die Stringanzahl passend zur Anlagengröße skalieren. -
Bis zu 30 kWp empfohlene PV-Leistung:
Die 20-kW-Variante ist für bis zu 30 kWp DC ausgelegt. Auch die kleineren Geräte bieten klare DC-Reserven für eine ertragsorientierte Planung. -
Breiter 180–800-V-Batteriebereich:
Der Hochvoltanschluss unterstützt freigegebene Lithium-Ionen- und Bleispeicher. Bis zu zwei Batteriekanäle stehen bei den größeren Varianten zur Verfügung. -
Dreiphasiger Ersatzstrom in 10 ms:
Der Backup-Ausgang unterstützt unsymmetrische Lasten und eine getrennte dreiphasige Ausgabe. Lasten, Speicher und Schaltkonzept müssen dennoch gemeinsam dimensioniert werden. -
Skalierbare Systemarchitektur:
Mehrere Geräte können für passende Projekte parallel betrieben werden. RS485, CAN und WLAN unterstützen Monitoring und Systemintegration.
Beschreibung
Der SOFAR HYD 5–20KTL-3PH Hybridwechselrichter ist ein dreiphasiger Hybridwechselrichter für Wohngebäude, Mehrfamilienhäuser und kleinere Gewerbeanlagen. Die Serie bündelt HYD 5KTL-3PH / 6KTL-3PH / 8KTL-3PH / 10KTL-3PH / 15KTL-3PH / 20KTL-3PH und bietet 2 MPP-Tracker; 1/1 Strings bis 10 kW, 2/2 Strings bei 15 und 20 kW für eine differenzierte PV-Auslegung.
Der Batterieanschluss arbeitet im Bereich 180–800 V; Lade- und Entladeleistung richten sich nach der gewählten Gerätevariante und dem freigegebenen Speicher. Die Ersatzstromumschaltung erfolgt standardmäßig in 10 ms; Leistungsbedarf, Batterie und Lastverteilung müssen dafür gemeinsam ausgelegt werden.
DC-Schalter, Verpolungs-, Kurzschluss- und Inselnetzschutz sowie Typ-II-SPD auf PV- und AC-Seite sind integriert. Das Gehäuse mit IP65 ist für den beschriebenen Einsatz ausgelegt; RS485, CAN und WLAN; optional LAN oder 4G stehen für Inbetriebnahme, Anlagenkommunikation und Monitoring bereit.
Für die konkrete Generatorauslegung werden MPP-Spannungsbereich, maximale DC-Spannung, Eingangsstrom und Kurzschlussstrom der gewählten Leistungsvariante gemeinsam betrachtet. Dadurch können Stringlängen und parallele Eingänge passend zu Modultyp, Dachaufteilung und Temperaturbedingungen geplant werden, ohne die elektrischen Grenzwerte des Geräts zu überschreiten.
Im Speicherbetrieb ist neben der Batteriespannung vor allem die aktuelle Herstellerfreigabe entscheidend. Backupfunktion, Zähler, Kommunikationskomponenten und gegebenenfalls externe Schalttechnik werden deshalb zusammen mit Speichergröße und Lastprofil ausgelegt. Die vorhandenen Kommunikationsschnittstellen ermöglichen anschließend Monitoring und Einbindung in das SOFAR Energiemanagement.
Der Batterieanschluss arbeitet im Bereich 180–800 V; Lade- und Entladeleistung richten sich nach der gewählten Gerätevariante und dem freigegebenen Speicher. Die Ersatzstromumschaltung erfolgt standardmäßig in 10 ms; Leistungsbedarf, Batterie und Lastverteilung müssen dafür gemeinsam ausgelegt werden.
DC-Schalter, Verpolungs-, Kurzschluss- und Inselnetzschutz sowie Typ-II-SPD auf PV- und AC-Seite sind integriert. Das Gehäuse mit IP65 ist für den beschriebenen Einsatz ausgelegt; RS485, CAN und WLAN; optional LAN oder 4G stehen für Inbetriebnahme, Anlagenkommunikation und Monitoring bereit.
Für die konkrete Generatorauslegung werden MPP-Spannungsbereich, maximale DC-Spannung, Eingangsstrom und Kurzschlussstrom der gewählten Leistungsvariante gemeinsam betrachtet. Dadurch können Stringlängen und parallele Eingänge passend zu Modultyp, Dachaufteilung und Temperaturbedingungen geplant werden, ohne die elektrischen Grenzwerte des Geräts zu überschreiten.
Im Speicherbetrieb ist neben der Batteriespannung vor allem die aktuelle Herstellerfreigabe entscheidend. Backupfunktion, Zähler, Kommunikationskomponenten und gegebenenfalls externe Schalttechnik werden deshalb zusammen mit Speichergröße und Lastprofil ausgelegt. Die vorhandenen Kommunikationsschnittstellen ermöglichen anschließend Monitoring und Einbindung in das SOFAR Energiemanagement.
⚙️ Technische Daten
Wechselrichterart: Hybridwechselrichter
Phasen: 3-phasig
Varianten: HYD 5KTL-3PH / 6KTL-3PH / 8KTL-3PH / 10KTL-3PH / 15KTL-3PH / 20KTL-3PH
AC-Nennleistung: 5 / 6 / 8 / 10 / 15 / 20 kW
Empfohlene maximale PV-Leistung: 7,5 / 9 / 12 / 15 / 22,5 / 30 kWp
MPP-Tracker: 2 MPP-Tracker; 1/1 Strings bis 10 kW, 2/2 Strings bei 15 und 20 kW
Max. DC-Spannung: 1000 V
MPP-Spannungsbereich: 180–960 V
PV-Eingangsstrom: 16 / 16 A beziehungsweise 32 / 32 A
PV-Kurzschlussstrom: 22,5 / 22,5 A beziehungsweise 45 / 45 A
Batteriespannung: 180–800 V
Max. Lade-/Entladeleistung: 5–20 kW je nach Variante
Backup-Umschaltzeit: standardmäßig in 10 ms
Max. Wirkungsgrad: 98,0–98,2 %
Schutzart: IP65
Abmessungen: 587 × 515 × 261 mm
Gewicht: 32 kg bis 10 kW / 39,5 kg bei 15 und 20 kW
Kommunikation: RS485, CAN und WLAN; optional LAN oder 4G
Phasen: 3-phasig
Varianten: HYD 5KTL-3PH / 6KTL-3PH / 8KTL-3PH / 10KTL-3PH / 15KTL-3PH / 20KTL-3PH
AC-Nennleistung: 5 / 6 / 8 / 10 / 15 / 20 kW
Empfohlene maximale PV-Leistung: 7,5 / 9 / 12 / 15 / 22,5 / 30 kWp
MPP-Tracker: 2 MPP-Tracker; 1/1 Strings bis 10 kW, 2/2 Strings bei 15 und 20 kW
Max. DC-Spannung: 1000 V
MPP-Spannungsbereich: 180–960 V
PV-Eingangsstrom: 16 / 16 A beziehungsweise 32 / 32 A
PV-Kurzschlussstrom: 22,5 / 22,5 A beziehungsweise 45 / 45 A
Batteriespannung: 180–800 V
Max. Lade-/Entladeleistung: 5–20 kW je nach Variante
Backup-Umschaltzeit: standardmäßig in 10 ms
Max. Wirkungsgrad: 98,0–98,2 %
Schutzart: IP65
Abmessungen: 587 × 515 × 261 mm
Gewicht: 32 kg bis 10 kW / 39,5 kg bei 15 und 20 kW
Kommunikation: RS485, CAN und WLAN; optional LAN oder 4G
📦 Lieferumfang
1 × SOFAR HYD 5–20KTL-3PH Hybridwechselrichter gemäß gewählter Leistungsvariante
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
Batteriespeicher, Zähler und projektspezifische Backup-/Schalttechnik sind nicht enthalten.
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
Batteriespeicher, Zähler und projektspezifische Backup-/Schalttechnik sind nicht enthalten.
🔒 Garantie
10 Jahre Herstellergarantie gemäß den aktuell gültigen SOFAR Garantiebedingungen für Europa; maßgeblich sind Kaufdatum, Inbetriebnahme und die Bedingungen der konkreten Geräteserie.
🔌 Kompatibel mit
Kompatible Speicher:
- Speicher aus der aktuellen SOFAR Kompatibilitätsliste im Bereich 180–800 V
- AXITEC AXIstorage Li SV1
- AXITEC AXIstorage Li SV2
- AXITEC AXIstorage Li SV3, soweit die jeweilige Kombination aktuell freigegeben ist
Zu beachten:
- zulässige Modulzahl und Batteriespannung
- aktueller Firmwarestand
- Backup- und Zählerkonfiguration
- Speicher aus der aktuellen SOFAR Kompatibilitätsliste im Bereich 180–800 V
- AXITEC AXIstorage Li SV1
- AXITEC AXIstorage Li SV2
- AXITEC AXIstorage Li SV3, soweit die jeweilige Kombination aktuell freigegeben ist
Zu beachten:
- zulässige Modulzahl und Batteriespannung
- aktueller Firmwarestand
- Backup- und Zählerkonfiguration
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Leistungsvarianten sind erhältlich?
Die Auswahl umfasst 5 / 6 / 8 / 10 / 15 / 20 kW.
Wie viele MPP-Tracker stehen zur Verfügung?
2 MPP-Tracker; 1/1 Strings bis 10 kW, 2/2 Strings bei 15 und 20 kW stehen für die PV-Auslegung zur Verfügung.
Kann der Wechselrichter Ersatzstrom bereitstellen?
Ja. Die angegebene Umschaltzeit beträgt standardmäßig in 10 ms; Batterie, Lasten und Schaltkonzept müssen dafür passend ausgelegt werden.
Sind Speicher oder Messkomponenten enthalten?
Nein. Batteriespeicher, Smart Meter und weitere projektspezifische Komponenten werden separat ausgewählt.
