Halbzellenmodule & Brandgefahr: Warum Thermografie bei PV-Anlagen sinnvoll ist

Stand: September 2026

Halbzellenmodule gehören heute bei modernen Photovoltaikanlagen praktisch zum Standard. Die Technologie reduziert elektrische Verluste innerhalb des Moduls und ermöglicht leistungsfähige und effiziente Solarmodule.

Gleichzeitig gibt es bei modernen Modulen technische Fehlerbilder, die im normalen Anlagenbetrieb zunächst unbemerkt bleiben können. Dazu gehören beispielsweise fehlerhafte Kontakt- oder Lötverbindungen innerhalb des Moduls.

Besonders relevant kann ein solcher Fehler werden, wenn dadurch eine Bypass-Diode ihre Schutzfunktion nicht mehr zuverlässig erfüllen kann. Kommt anschließend eine Verschattung hinzu, können einzelne Zellen oder Zellbereiche ungewöhnlich hohe Temperaturen erreichen.

Das bedeutet nicht, dass Halbzellenmodule grundsätzlich gefährlich sind. Sie sind eine etablierte und heute sehr weit verbreitete Modultechnologie. Entscheidend sind vielmehr eine zuverlässige Fertigungsqualität, eine fachgerechte Installation und eine geeignete Kontrolle der Anlage.

In diesem Beitrag erklären wir, wie Halbzellenmodule aufgebaut sind, welche Aufgabe Bypass-Dioden übernehmen, wie sogenannte Hotspots entstehen können und wann eine thermografische Untersuchung einer Photovoltaikanlage sinnvoll ist.

---

Was ist ein Halbzellenmodul?

Bei einem Halbzellenmodul werden die ursprünglich hergestellten Solarzellen in zwei Hälften geteilt. Aus einer Vollzelle entstehen dadurch zwei elektrisch kleinere Halbzellen.

Ein wesentlicher Vorteil liegt im geringeren Strom innerhalb der einzelnen Zellbereiche. Da elektrische Widerstandsverluste vom Strom abhängen, können diese Verluste innerhalb des Moduls reduziert werden.

Halbzellenmodule ermöglichen dadurch hohe Wirkungsgrade und ein günstiges elektrisches Verhalten. Gleichzeitig lässt sich das Modul in mehrere elektrisch getrennte beziehungsweise teilweise getrennte Bereiche aufteilen.

Moderne Module kombinieren die Halbzellentechnologie häufig mit weiteren Technologien wie TOPCon, HJT oder Back-Contact-Zellen. Die Bezeichnung Halbzellenmodul beschreibt deshalb vor allem den elektrischen Aufbau der Zellverschaltung und nicht die eigentliche Zelltechnologie.

Was sind Substrings in einem Solarmodul?

Die Solarzellen eines Moduls werden nicht einfach alle in einer einzigen langen Reihe miteinander verbunden. Stattdessen sind sie in mehrere Zellgruppen unterteilt.

Diese Bereiche werden als Strings oder Substrings bezeichnet.

Innerhalb eines Substrings sind mehrere Solarzellen elektrisch in Reihe geschaltet. Die einzelnen Substrings werden anschließend innerhalb des Moduls miteinander verbunden.

Diese Unterteilung spielt insbesondere bei Verschattung eine wichtige Rolle. Wird ein Teil des Moduls beispielsweise durch einen Schornstein, ein Dachfenster, Laub oder andere Gegenstände verschattet, kann der betroffene Zellbereich die Leistung des gesamten Moduls beeinflussen.

Damit ein verschatteter Bereich nicht unnötig stark belastet wird, kommen sogenannte Bypass-Dioden zum Einsatz.

Welche Aufgabe hat eine Bypass-Diode?

Eine Bypass-Diode ist ein elektronisches Bauteil innerhalb des Solarmoduls. Ihre Aufgabe besteht darin, einen stark verschatteten oder anderweitig beeinträchtigten Zellbereich bei Bedarf elektrisch zu überbrücken.

Bei gleichmäßiger Sonneneinstrahlung befindet sich die Bypass-Diode normalerweise nicht im aktiven Zustand.

Wird jedoch ein Zellbereich stark verschattet, kann sich die elektrische Situation verändern. Die verschatteten Zellen liefern deutlich weniger Strom als die übrigen Zellen des Moduls.

Unter ungünstigen Bedingungen kann eine verschattete Zelle dadurch elektrische Leistung aufnehmen, anstatt selbst Leistung zu erzeugen. Ein Teil dieser Energie wird dann in Wärme umgesetzt.

Die Bypass-Diode stellt in diesem Fall einen alternativen Strompfad bereit und entlastet den betroffenen Zellbereich.

Sie ist deshalb ein wichtiger Bestandteil des elektrischen Schutzkonzepts eines Solarmoduls.

Wie kann bei Halbzellenmodulen ein Problem entstehen?

Innerhalb eines modernen Solarmoduls befinden sich zahlreiche elektrische Verbindungen. Die Solarzellen müssen untereinander verbunden werden, Zellverbinder müssen zuverlässig kontaktieren und die verschiedenen Substrings müssen mit den entsprechenden Bypass-Dioden verbunden sein.

Bei der Produktion können in Einzelfällen fehlerhafte oder unzureichende Kontakt- beziehungsweise Lötverbindungen entstehen.

Besonders relevant ist ein Fehler dann, wenn die Solarzellen selbst weiterhin elektrisch miteinander verbunden sind, eine Bypass-Diode jedoch keinen zuverlässigen Kontakt zum zugehörigen Zellbereich besitzt.

Das Modul kann in diesem Zustand zunächst vollkommen normal funktionieren.

Solange keine Situation entsteht, in der die Bypass-Diode tatsächlich benötigt wird, kann der Fehler deshalb längere Zeit unentdeckt bleiben.

Was passiert bei Verschattung?

Wird später ein Zellbereich verschattet, sollte normalerweise die entsprechende Bypass-Diode aktiv werden und den betroffenen Bereich elektrisch überbrücken.

Ist die elektrische Verbindung zur Bypass-Diode jedoch fehlerhaft, steht dieser alternative Strompfad möglicherweise nicht zuverlässig zur Verfügung.

Die verschatteten Zellen können dadurch stärker elektrisch belastet werden. Unter ungünstigen Bedingungen entstehen lokal deutlich höhere Temperaturen.

Solche besonders stark erwärmten Bereiche werden häufig als Hotspots bezeichnet.

Ein Hotspot kann die betroffene Solarzelle und die umliegenden Materialien dauerhaft belasten. Bei starken oder langfristig auftretenden Temperaturerhöhungen können beispielsweise Verfärbungen, Materialveränderungen oder Schäden am Modul entstehen.

Besonders ungünstig ist die Kombination aus einem vorhandenen elektrischen Fehler und einer regelmäßig auftretenden Teilverschattung.

Sind Halbzellenmodule deshalb brandgefährlich?

Nein – diese Schlussfolgerung wäre zu pauschal.

Halbzellenmodule werden weltweit in sehr großen Stückzahlen eingesetzt und sind eine etablierte Modultechnologie.

Ein mögliches Fehlerbild innerhalb eines Moduls bedeutet nicht, dass Halbzellenmodule generell unsicher sind.

Relevant wird vielmehr eine Kombination mehrerer Faktoren:

• eine elektrische Verbindung innerhalb des Moduls ist fehlerhaft,
• eine Bypass-Diode kann dadurch ihre Schutzfunktion nicht zuverlässig erfüllen,
• der Fehler bleibt im normalen Betrieb zunächst unbemerkt,
• später tritt eine entsprechende Verschattung oder Belastung auf.

Erst dadurch kann ein Zellbereich ungewöhnlich stark thermisch belastet werden.

Entscheidend sind deshalb insbesondere Fertigungsqualität, fachgerechte Montage und eine sinnvolle Anlagenkontrolle.

Warum können solche Fehler zunächst unbemerkt bleiben?

Das ist eine Besonderheit dieses Fehlerbildes.

Ist beispielsweise nur die elektrische Anbindung einer Bypass-Diode beeinträchtigt, können die Solarzellen bei gleichmäßiger Einstrahlung weiterhin ganz normal Strom erzeugen.

Die Bypass-Diode wird in diesem Betriebszustand schließlich gar nicht benötigt.

Deshalb muss der Fehler weder einen deutlich sichtbaren Ertragsverlust noch eine sofort erkennbare thermische Auffälligkeit verursachen.

Erst wenn der entsprechende Zellbereich stark verschattet oder anderweitig belastet wird, kann die fehlende Schutzfunktion relevant werden.

Eine reine Kontrolle des Jahresertrags reicht deshalb nicht zwangsläufig aus, um sämtliche möglichen Fehler innerhalb eines Moduls zu erkennen.

Was kann Thermografie bei Photovoltaikanlagen erkennen?

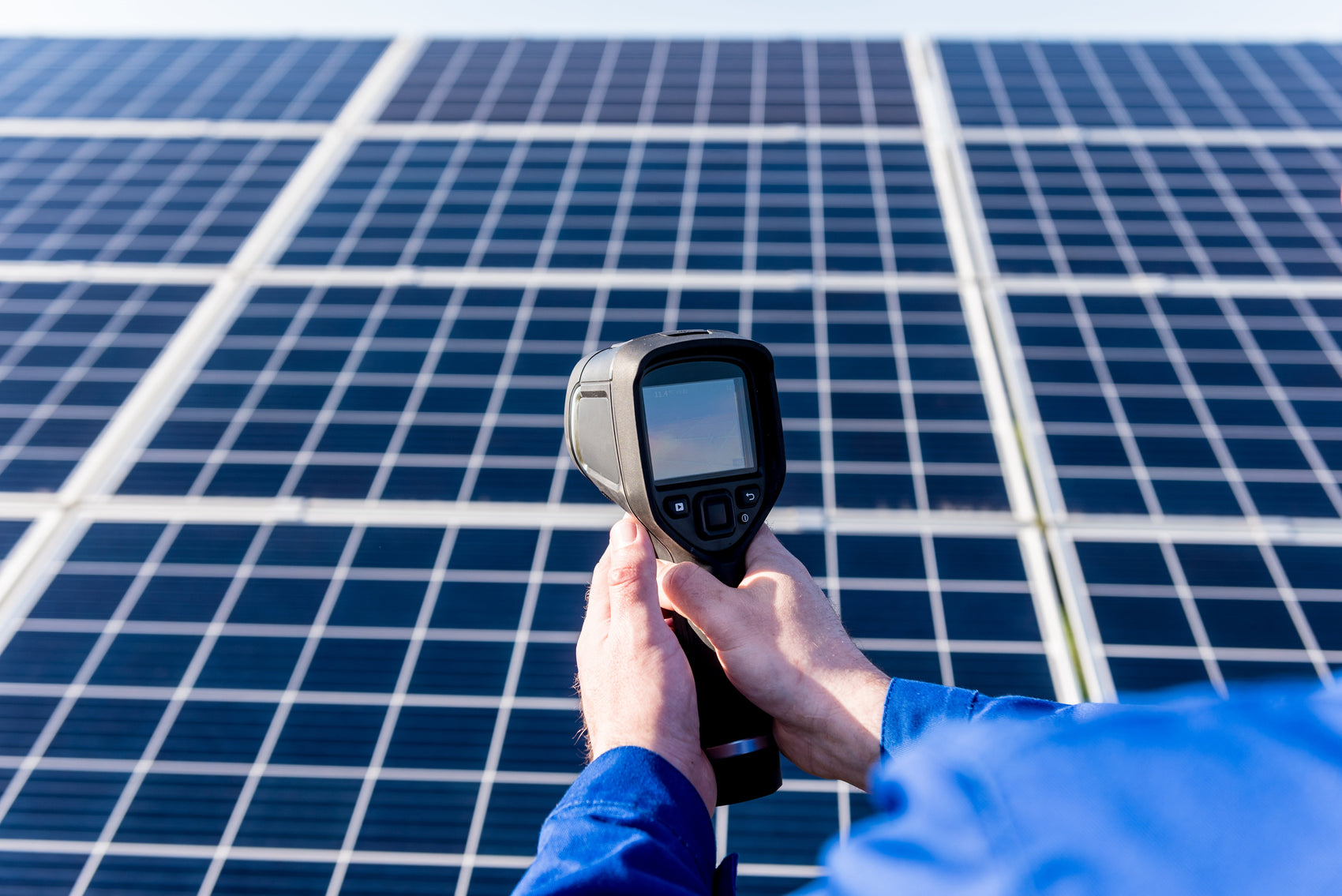

Bei einer thermografischen Untersuchung wird mit einer Infrarotkamera die Oberflächentemperatur der Solarmodule betrachtet.

Temperaturunterschiede werden dabei bildlich dargestellt. Dadurch lassen sich Bereiche erkennen, die deutlich wärmer oder kälter sind als vergleichbare Bereiche eines Moduls oder benachbarter Module.

Thermografie kann beispielsweise Hinweise liefern auf:

• auffällig erwärmte Solarzellen,
• Hotspots,
• auffällige Substrings,
• bestimmte Kontakt- oder Verbindungsprobleme,
• aktive oder thermisch auffällige Bypass-Dioden,
• weitere elektrisch oder thermisch verursachte Auffälligkeiten.

Der Vorteil besteht darin, dass für eine erste Untersuchung normalerweise keine Module demontiert werden müssen.

Die Photovoltaikanlage kann unter geeigneten Bedingungen während des Betriebs untersucht werden.

Kann Thermografie jeden Modulfehler erkennen?

Nein.

Auch Thermografie hat Grenzen.

Ein Fehler, der im aktuellen Betriebszustand keine Temperaturveränderung verursacht, kann auf einem Wärmebild zunächst unauffällig bleiben.

Das betrifft beispielsweise eine Bypass-Diode, die momentan gar nicht benötigt wird.

Eine thermografische Untersuchung kann deshalb nicht automatisch jeden denkbaren elektrischen Fehler innerhalb eines Solarmoduls nachweisen.

Sie eignet sich jedoch sehr gut dazu, bereits vorhandene thermische Auffälligkeiten und bestimmte Fehlerbilder schnell über größere Modulflächen hinweg sichtbar zu machen.

Werden Auffälligkeiten festgestellt, können anschließend gezieltere elektrische Prüfungen durchgeführt werden.

Wann ist eine Thermografie sinnvoll?

Eine thermografische Kontrolle kann bereits bei der Inbetriebnahme einer neuen Photovoltaikanlage sinnvoll sein.

Durch eine stichprobenartige oder vollständige Untersuchung lassen sich auffällige Module frühzeitig erkennen, bevor sie über längere Zeit im Anlagenbetrieb verbleiben.

Auch während des späteren Betriebs kann Thermografie sinnvoll sein, insbesondere wenn ein konkreter Anlass besteht.

Eine Prüfung kann beispielsweise sinnvoll sein bei:

• ungeklärten Mindererträgen,
• sichtbaren Veränderungen an einzelnen Modulen,
• wiederkehrender Teilverschattung,
• bereits festgestellten Modul- oder Stringauffälligkeiten,
• größeren Photovoltaikanlagen,
• Anlagen auf Gebäuden mit erhöhtem Sicherheitsbedarf.

Auch eine erneute Kontrolle nach einer gewissen Betriebszeit kann sinnvoll sein, da sich manche Kontaktprobleme erst nach thermischer und mechanischer Beanspruchung über längere Zeit bemerkbar machen.

Ist Thermografie bei jeder PV-Anlage vorgeschrieben?

Nein.

Für private Photovoltaikanlagen besteht keine allgemeine Pflicht, jede Anlage regelmäßig thermografisch untersuchen zu lassen.

Thermografie ist vielmehr eine technische Prüfmethode, die abhängig von Anlagenart, Größe, Betriebsbedingungen und Risikoprofil eingesetzt werden kann.

Für die professionelle Infrarot-Thermografie von Photovoltaikanlagen gibt es mit der DIN IEC/TS 62446-3 technische Vorgaben für die Durchführung und Bewertung entsprechender Untersuchungen.

Eine fachgerechte Thermografie sollte deshalb unter geeigneten Messbedingungen und mit entsprechender Erfahrung durchgeführt werden.

Warum reicht eine Wärmebildkamera allein nicht aus?

Eine Wärmebildkamera zeigt Temperaturunterschiede – deren Ursache muss aber anschließend richtig interpretiert werden.

Die gemessenen Temperaturen können unter anderem beeinflusst werden durch:

• Sonneneinstrahlung,
• wechselnde Bewölkung,
• Wind,
• Umgebungstemperatur,
• Reflexionen auf der Glasoberfläche,
• Verschattung,
• den aktuellen elektrischen Betriebszustand der Anlage.

Ein heller oder dunkler Bereich auf dem Wärmebild ist deshalb nicht automatisch ein defektes Solarmodul.

Wichtig sind geeignete Messbedingungen, eine korrekte Interpretation der Temperaturunterschiede und bei Bedarf weiterführende elektrische Messungen.

Welche Rolle spielt die Verschattung bei der Anlagenplanung?

Verschattung beeinflusst nicht nur den möglichen Energieertrag einer Photovoltaikanlage.

Sie verändert auch die elektrische Belastung einzelner Zellbereiche und aktiviert unter Umständen die Bypass-Dioden eines Moduls.

Deshalb sollte bereits bei der Anlagenplanung darauf geachtet werden, dauerhaft oder regelmäßig verschattete Bereiche möglichst sinnvoll zu berücksichtigen.

Typische Verschattungsquellen sind beispielsweise:

• Schornsteine,
• Dachgauben,
• Dachfenster,
• Bäume,
• Antennen und Satellitenschüsseln,
• angrenzende Gebäude,
• Aufbauten auf Flachdächern.

Eine zeitweise Verschattung ist bei vielen Anlagen nicht vollständig vermeidbar. Sie sollte jedoch bereits bei Stringplanung, Modulanordnung und Auswahl des Wechselrichters berücksichtigt werden.

Was ist der Unterschied zwischen Glas-Folie- und Glas-Glas-Modulen?

Solarmodule unterscheiden sich unter anderem durch ihren mechanischen Aufbau.

Bei klassischen Glas-Folie-Modulen besteht die Vorderseite aus Glas, während sich auf der Rückseite eine spezielle Kunststofffolie befindet.

Glas-Glas-Module verwenden dagegen sowohl auf der Vorder- als auch auf der Rückseite eine Glasschicht.

Eine starke lokale Überhitzung kann je nach Aufbau unterschiedliche Materialschäden verursachen.

Bei einem Glas-Folie-Modul können beispielsweise Rückseitenmaterialien thermisch geschädigt werden. Bei Glas-Glas-Modulen können bei extremer thermischer oder mechanischer Belastung unter anderem Spannungen oder Schäden im Glasverbund auftreten.

Daraus sollte allerdings nicht abgeleitet werden, dass einer der beiden Modulaufbauten grundsätzlich sicher oder unsicher ist.

Entscheidend sind die konkrete Konstruktion, die verwendeten Materialien, Fertigungsqualität und die tatsächliche Fehlerursache.

Was sollten Betreiber bestehender PV-Anlagen tun?

Wer bereits eine Anlage mit Halbzellenmodulen betreibt, muss aufgrund dieses möglichen Fehlerbildes nicht automatisch Maßnahmen ergreifen oder Module austauschen.

Funktioniert die Anlage unauffällig und sind keine Schäden oder ungewöhnlichen Leistungsabweichungen erkennbar, besteht zunächst kein Grund zur Beunruhigung.

Aufmerksam werden solltest du beispielsweise bei:

• ungeklärten Leistungsabweichungen einzelner Strings,
• sichtbaren Verfärbungen oder Beschädigungen an Modulen,
• wiederkehrenden Fehlermeldungen,
• auffälligen Ertragseinbrüchen,
• bekannten starken Verschattungen einzelner Modulbereiche.

Bei solchen Auffälligkeiten kann eine fachgerechte Überprüfung der Anlage einschließlich Thermografie sinnvoll sein.

Bei größeren Anlagen oder Anlagen auf Gebäuden mit erhöhtem Sicherheitsbedarf kann Thermografie darüber hinaus Teil einer vorbeugenden Wartungsstrategie sein.

Was sollte bei einer neuen PV-Anlage berücksichtigt werden?

Beim Kauf einer Photovoltaikanlage sollte nicht ausschließlich die maximale Modulleistung betrachtet werden.

Auch Hersteller, Fertigungsqualität, Garantiebedingungen, Modulaufbau, Zelltechnologie und die spätere Installation spielen eine wichtige Rolle.

Bei Planung und Inbetriebnahme sind unter anderem folgende Punkte sinnvoll:

• hochwertige und technisch nachvollziehbare Module auswählen,
• Module vor der Montage auf sichtbare Schäden kontrollieren,
• DC-Steckverbindungen fachgerecht ausführen,
• Verschattung bereits bei der Anlagenplanung berücksichtigen,
• Stringaufteilung und Wechselrichter passend planen,
• Anlagenwerte nach der Inbetriebnahme überwachen,
• bei Bedarf thermografische Kontrollen durchführen.

Auch hochwertige Produkte können einzelne Fertigungsfehler aufweisen. Gute Komponenten reduzieren Risiken, ersetzen aber keine fachgerechte Planung, Installation und Kontrolle.

Kurze Antworten zu Halbzellenmodulen und Thermografie

Sind Halbzellenmodule gefährlicher als normale Solarmodule?

Nein. Halbzellenmodule sind eine etablierte und weit verbreitete Modultechnologie. Bestimmte Kontakt- oder Verbindungsfehler können jedoch dazu führen, dass eine Bypass-Diode ihre Schutzfunktion nicht zuverlässig erfüllt. Bei zusätzlicher Verschattung kann dadurch eine starke lokale Erwärmung entstehen.

Was ist ein Hotspot bei einem Solarmodul?

Ein Hotspot ist ein lokal stark erwärmter Bereich eines Solarmoduls. Ursachen können unter anderem Verschattung, Zellschäden, Kontaktprobleme oder andere elektrische Fehler sein.

Was macht eine Bypass-Diode?

Eine Bypass-Diode überbrückt bei Bedarf einen beeinträchtigten Zellbereich des Moduls. Dadurch wird verhindert, dass ein stark verschatteter Bereich unnötig elektrisch und thermisch belastet wird.

Kann Thermografie jeden Defekt erkennen?

Nein. Ein Fehler muss im aktuellen Betriebszustand eine thermische Auffälligkeit verursachen, damit er auf einem Wärmebild sichtbar wird. Thermografie ist deshalb eine wichtige Prüfmethode, ersetzt aber nicht sämtliche elektrischen Messverfahren.

Kann ich Hotspots mit einer Wärmebildkamera selbst erkennen?

Temperaturunterschiede können grundsätzlich auch mit einer geeigneten Wärmebildkamera sichtbar gemacht werden. Für eine zuverlässige Bewertung müssen jedoch Messbedingungen, Reflexionen, Einstrahlung und der elektrische Betriebszustand berücksichtigt werden.

Muss jede neue PV-Anlage thermografiert werden?

Nein. Eine allgemeine gesetzliche Pflicht besteht für private Photovoltaikanlagen nicht. Eine thermografische Kontrolle kann jedoch bei Inbetriebnahme oder späteren Auffälligkeiten eine sinnvolle zusätzliche Qualitäts- und Sicherheitsprüfung darstellen.

Muss ich bestehende Halbzellenmodule austauschen?

Nein. Funktionierende Module müssen allein aufgrund dieses möglichen Fehlerbildes nicht ausgetauscht werden. Bei Auffälligkeiten kann eine fachliche Überprüfung sinnvoll sein.

Fazit: Halbzellenmodule bleiben eine bewährte Technologie

Halbzellenmodule bieten technische Vorteile und gehören heute zu den wichtigsten Modulbauformen im Photovoltaikmarkt.

Die Möglichkeit einzelner Kontakt-, Löt- oder Substring-Fehler bedeutet deshalb nicht, dass Halbzellenmodule grundsätzlich unsicher sind.

Das Thema zeigt vielmehr, wie wichtig Fertigungsqualität, fachgerechte Installation und eine sinnvolle Anlagenkontrolle sind.

Besonders relevant kann ein Fehler werden, wenn eine Bypass-Diode aufgrund einer mangelhaften Verbindung ihre Schutzfunktion nicht zuverlässig übernehmen kann und gleichzeitig eine entsprechende Verschattung auftritt.

Thermografie bietet eine praktische Möglichkeit, ungewöhnliche Temperaturverteilungen und bestimmte Fehlerbilder frühzeitig zu erkennen. Abhängig von Größe, Montageort und Risikoprofil der Anlage kann sie deshalb sowohl bei der Inbetriebnahme als auch während des späteren Betriebs eine sinnvolle Ergänzung der Anlagenkontrolle sein.
