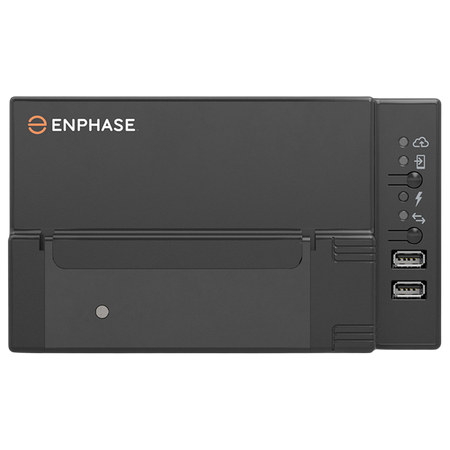

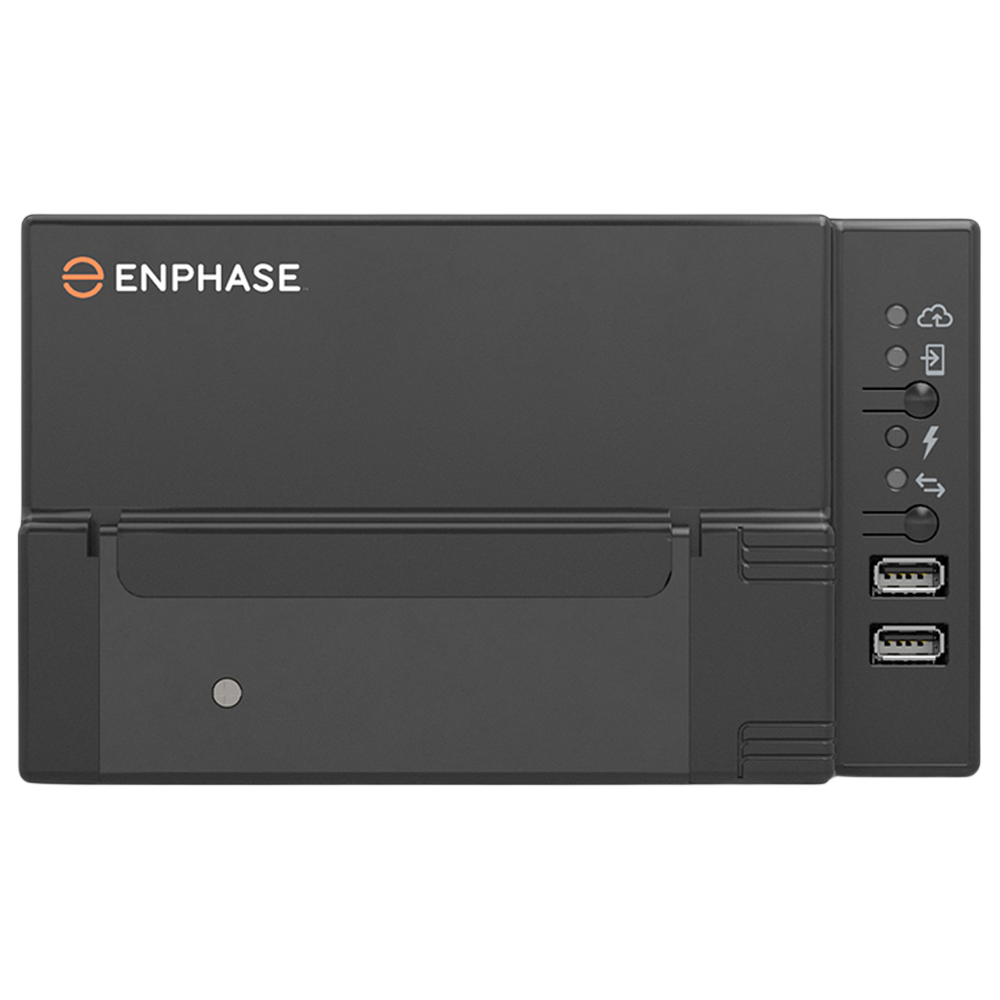

Enphase IQ Gateway – Kommunikationsgateway für IQ8, IQ8X und IQ9N
Normaler Preis
€175,50
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Vorgeschriebene Systemkomponente:
Enphase schreibt für IQ8, IQ8X und IQ9N ein IQ Gateway vor, über das die Mikrowechselrichter ihr Netzprofil erhalten und überwacht werden. -
Zwei Ausführungen je nach Messbedarf:
Die Standard-Ausführung erfasst die PV-Erzeugung über Powerline mit ±5 %, die Metered-Ausführung misst Erzeugung und Verbrauch mit ±1 % über Stromwandler. -
Flexible Anbindung an die Enphase Cloud:
Integriertes WLAN mit 2,4 und 5 GHz sowie optional Ethernet oder Mobilfunk verbinden die Anlage mit der Enphase Cloud und der Enphase App. -
Kompakt auf der Hutschiene:
Mit 126 × 213 × 45 mm und 0,5 kg wird das Gateway auf einer Hutschiene montiert, im Außenbereich in einem Gehäuse mit mindestens IP54.
Beschreibung
Das Enphase IQ Gateway ist die Kommunikationszentrale einer Anlage mit IQ8, IQ8X oder IQ9N Mikrowechselrichtern. Es kommuniziert per Powerline über die AC-Leitungen mit den Mikrowechselrichtern, überträgt deren Netzprofil und verbindet die Anlage über WLAN, Ethernet oder optional Mobilfunk mit der Enphase Cloud. Laut Datenblatt fragt ein Gateway bis zu 300 Mikrowechselrichter ab.
Die Ausführung Standard (ENV-S-WB-230) überwacht die PV-Erzeugung mit ±5 % und unterstützt keine Stromwandler. Die Ausführung Metered (ENV-S-EM-230) misst Erzeugung und Verbrauch mit ±1 %; zwei Stromwandler CT-100-SPLIT-ROW liegen bei, für eine mehrphasige Messung wird je Phase ein weiterer Wandler für Erzeugung und Verbrauch benötigt. Nur die Metered-Ausführung besitzt digitale Eingänge für Steuersignale des Netzbetreibers.
Die Netzkonformität nach VDE-AR-N 4105 gilt im Verbund mit dem IQ Relay. Montiert wird auf einer Hutschiene in Innenräumen oder in einem Außengehäuse mit mindestens IP54, die Versorgung erfolgt fest verdrahtet über einen Leitungsschutzschalter mit maximal 20 A. Im IQ Combiner 2 EU 3P und im IQ System Controller 3 INT ist ein IQ Gateway bereits integriert.
Die Ausführung Standard (ENV-S-WB-230) überwacht die PV-Erzeugung mit ±5 % und unterstützt keine Stromwandler. Die Ausführung Metered (ENV-S-EM-230) misst Erzeugung und Verbrauch mit ±1 %; zwei Stromwandler CT-100-SPLIT-ROW liegen bei, für eine mehrphasige Messung wird je Phase ein weiterer Wandler für Erzeugung und Verbrauch benötigt. Nur die Metered-Ausführung besitzt digitale Eingänge für Steuersignale des Netzbetreibers.
Die Netzkonformität nach VDE-AR-N 4105 gilt im Verbund mit dem IQ Relay. Montiert wird auf einer Hutschiene in Innenräumen oder in einem Außengehäuse mit mindestens IP54, die Versorgung erfolgt fest verdrahtet über einen Leitungsschutzschalter mit maximal 20 A. Im IQ Combiner 2 EU 3P und im IQ System Controller 3 INT ist ein IQ Gateway bereits integriert.
⚙️ Technische Daten
Produkttyp: Kommunikationsgateway für Enphase Mikrowechselrichter
Modell: IQ Gateway Standard / IQ Gateway Metered
Hersteller-Art.-Nr.: ENV-S-WB-230 / ENV-S-EM-230
Messung: Standard PV-Erzeugung ±5 % über Powerline; Metered Erzeugung und Verbrauch ±1 %
Stromwandler: Standard nicht unterstützt; Metered 2 × CT-100-SPLIT-ROW enthalten, bis zu 3 Erzeugungs- und 3 Verbrauchswandler
Max. Mikrowechselrichter: bis zu 300
Netzspannung: 230 V L-N; Metered auch 230/400 V
Absicherung: max. 20 A, Charakteristik B
Kommunikation: Powerline zu den Mikrowechselrichtern; WLAN 2,4/5 GHz; Ethernet und Mobilfunk optional
Digitale Eingänge: nur Metered, für Steuersignale des Netzbetreibers
Montage: Hutschiene (12 TE)
Schutzart: IP30; im Außenbereich Gehäuse ab IP54
Betriebstemperatur: −40 bis +65 °C; im Gehäuse bis +46 °C
Abmessungen: 126 × 213 × 45 mm
Gewicht: 0,5 kg
Modell: IQ Gateway Standard / IQ Gateway Metered
Hersteller-Art.-Nr.: ENV-S-WB-230 / ENV-S-EM-230
Messung: Standard PV-Erzeugung ±5 % über Powerline; Metered Erzeugung und Verbrauch ±1 %
Stromwandler: Standard nicht unterstützt; Metered 2 × CT-100-SPLIT-ROW enthalten, bis zu 3 Erzeugungs- und 3 Verbrauchswandler
Max. Mikrowechselrichter: bis zu 300
Netzspannung: 230 V L-N; Metered auch 230/400 V
Absicherung: max. 20 A, Charakteristik B
Kommunikation: Powerline zu den Mikrowechselrichtern; WLAN 2,4/5 GHz; Ethernet und Mobilfunk optional
Digitale Eingänge: nur Metered, für Steuersignale des Netzbetreibers
Montage: Hutschiene (12 TE)
Schutzart: IP30; im Außenbereich Gehäuse ab IP54
Betriebstemperatur: −40 bis +65 °C; im Gehäuse bis +46 °C
Abmessungen: 126 × 213 × 45 mm
Gewicht: 0,5 kg
📦 Lieferumfang
1 × Enphase IQ Gateway in gewählter Ausführung (Standard ENV-S-WB-230 oder Metered ENV-S-EM-230)
1 × Aluminium-Hutschiene 125 mm
Ausführung Metered zusätzlich: 2 × Stromwandler CT-100-SPLIT-ROW
1 × Aluminium-Hutschiene 125 mm
Ausführung Metered zusätzlich: 2 × Stromwandler CT-100-SPLIT-ROW
🔒 Garantie
5 Jahre Herstellergarantie von Enphase für das IQ Gateway ab Aktivierung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit:
- Enphase IQ8 (IQ8AC-72-M-INT, IQ8HC-72-M-INT)
- Enphase IQ8X (IQ8X-80-M-INT)
- Enphase IQ9N (IQ9N-A-INT)
Zu beachten:
- Für IQ8, IQ8X und IQ9N vorgeschrieben; im IQ Combiner 2 EU 3P und im IQ System Controller 3 INT bereits enthalten.
- Netzkonformität nach VDE-AR-N 4105 nur im Verbund mit IQ Relay.
- Verbrauchsmessung nur mit der Ausführung Metered; für mehrphasige Messung zusätzliche Stromwandler CT-100-SPLIT-ROW.
- Schutzart IP30: im Außenbereich nur in einem Gehäuse mit mindestens IP54 montieren.
- Enphase IQ8 (IQ8AC-72-M-INT, IQ8HC-72-M-INT)
- Enphase IQ8X (IQ8X-80-M-INT)
- Enphase IQ9N (IQ9N-A-INT)
Zu beachten:
- Für IQ8, IQ8X und IQ9N vorgeschrieben; im IQ Combiner 2 EU 3P und im IQ System Controller 3 INT bereits enthalten.
- Netzkonformität nach VDE-AR-N 4105 nur im Verbund mit IQ Relay.
- Verbrauchsmessung nur mit der Ausführung Metered; für mehrphasige Messung zusätzliche Stromwandler CT-100-SPLIT-ROW.
- Schutzart IP30: im Außenbereich nur in einem Gehäuse mit mindestens IP54 montieren.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Ausführung wird für die Verbrauchsmessung benötigt?
Für die Messung von Erzeugung und Verbrauch ist das IQ Gateway Metered (ENV-S-EM-230) nötig. Die Standard-Ausführung erfasst nur die PV-Erzeugung über Powerline und unterstützt keine Stromwandler. Erweiterte Netzfunktionen wie die dynamische Wirkleistungsbegrenzung können ein IQ Gateway Metered mit Stromwandlern erfordern.
Wie viele Stromwandler werden bei dreiphasiger Messung benötigt?
Laut Schnellinstallationsanleitung wird je überwachter Phase ein Stromwandler für die Erzeugung und einer für den Verbrauch installiert. Dem IQ Gateway Metered liegen zwei CT-100-SPLIT-ROW bei, für die dreiphasige Messung von Erzeugung und Verbrauch sind daher vier weitere Wandler erforderlich.
Welche Garantie gewährt Enphase für das IQ Gateway?
Enphase nennt in der Garantie für Deutschland 5 Jahre ab Aktivierung. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
