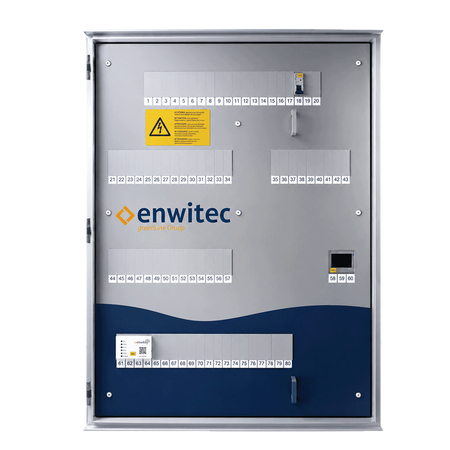

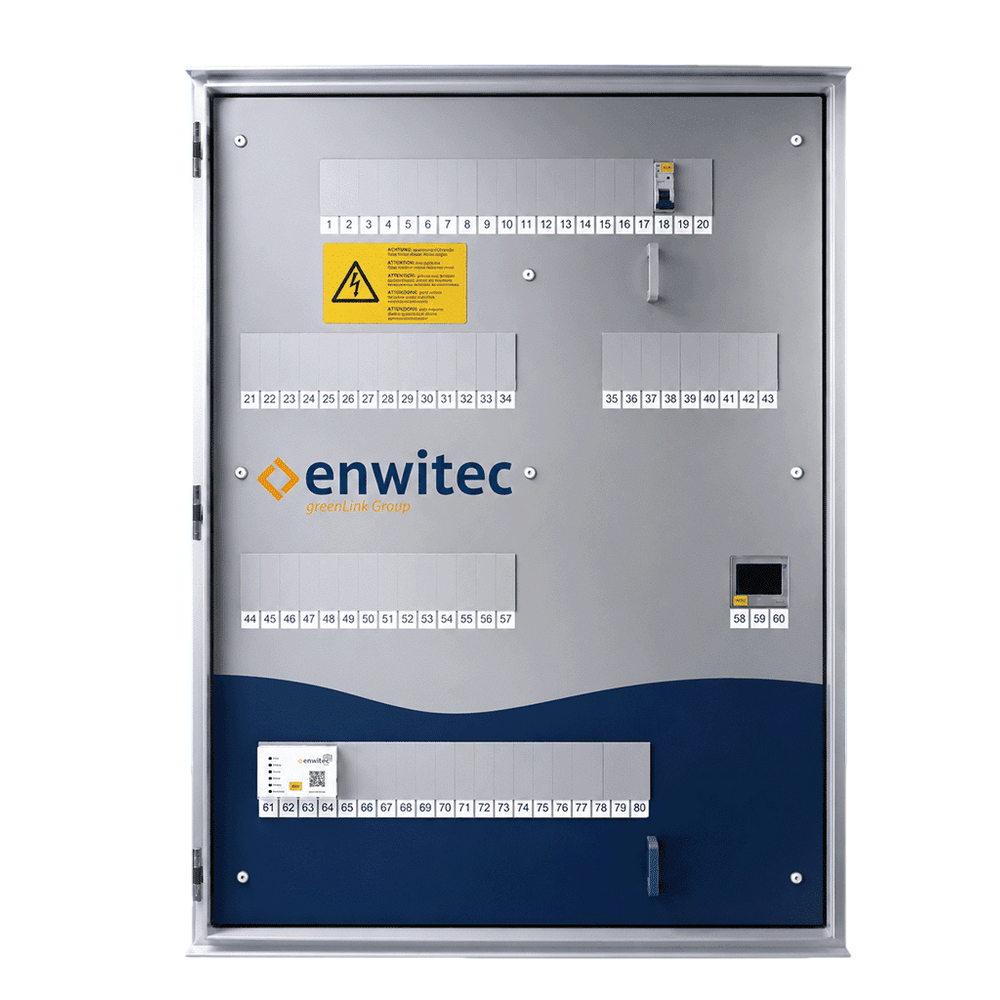

enwitec BRAIN Cabinet – AC-Verteiler mit Energiemanager BRAIN Home
Normaler Preis
€2.829,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Energiemanager bereits integriert:
Der Verteiler enthält den enwitec BRAIN Home mit Smart-Meter-Einbindung für Monitoring sowie Last- und Verbrauchssteuerung. -
Für die Nachrüstung im Bestand:
Der Schrank wird nahe der vorhandenen Unterverteilung angeschlossen und schafft Platz für Photovoltaik, Wallbox und Wärmepumpe. -
Vorverdrahtete Abgänge:
Plätze für Netz- und EPS-Anschluss des Wechselrichters, Wallbox, Wärmepumpe, Heizstab und weitere Stromkreise sind vorbereitet. -
Schutztechnik nach Projekt:
Leitungs- und Fehlerstromschutz sowie Überspannungsschutz werden projektbezogen als Bausatz ergänzt; Platz für einen Ethernet-Switch ist vorgesehen.
Beschreibung
Der enwitec BRAIN Cabinet ist ein vorverdrahteter AC-Verteiler mit integriertem Energiemanager für die Nachrüstung von Photovoltaik, Wärmepumpe und Wallbox in bestehenden Gebäuden. Er ist für Wohngebäude und kleine Gewerbebetriebe in Deutschland, Österreich und der Schweiz vorgesehen und wird nahe der vorhandenen Unterverteilung angeschlossen.
Als Energiemanager ist der enwitec BRAIN Home eingebaut. Zusammen mit dem integrierten Smart Meter erfasst er die Energieflüsse und steuert unterstützte Wechselrichter, Wallboxen, Wärmepumpen und Heizstäbe. Welche Geräte eingebunden werden können, richtet sich nach der vorläufigen BRAIN-Kompatibilitätsliste; eine Bindung an bestimmte Hybridwechselrichter besteht nicht.
Im Schrank sind Plätze für den Netzanschluss und, sofern vorhanden, den EPS- beziehungsweise Backup-Anschluss eines Wechselrichters sowie für Wallbox, Wärmepumpe, Heizstab und weitere Stromkreise vorverdrahtet. Leitungs- und Fehlerstromschutzschalter sowie Überspannungsschutz werden projektbezogen als Bausatz ergänzt, für einen Ethernet-Switch ist Platz vorgesehen.
Der Verteiler ist für dreiphasige 230/400-V-Netze in TN-C-S-, TN-S- oder TT-Ausführung ausgelegt; in der Kundenanlage darf kein TN-C-Netz vorliegen. Er misst 600 × 800 × 300 mm, wird an der Wand montiert und entspricht der Normenreihe EN 61439. Als Mindestabstände nennt enwitec oben und unten 200 mm, seitlich 100 mm und vorne 800 mm. Installation und Bestückung erfolgen durch eine Elektrofachkraft nach den beiliegenden Schalt- und Sicherungsplänen.
Als Energiemanager ist der enwitec BRAIN Home eingebaut. Zusammen mit dem integrierten Smart Meter erfasst er die Energieflüsse und steuert unterstützte Wechselrichter, Wallboxen, Wärmepumpen und Heizstäbe. Welche Geräte eingebunden werden können, richtet sich nach der vorläufigen BRAIN-Kompatibilitätsliste; eine Bindung an bestimmte Hybridwechselrichter besteht nicht.
Im Schrank sind Plätze für den Netzanschluss und, sofern vorhanden, den EPS- beziehungsweise Backup-Anschluss eines Wechselrichters sowie für Wallbox, Wärmepumpe, Heizstab und weitere Stromkreise vorverdrahtet. Leitungs- und Fehlerstromschutzschalter sowie Überspannungsschutz werden projektbezogen als Bausatz ergänzt, für einen Ethernet-Switch ist Platz vorgesehen.
Der Verteiler ist für dreiphasige 230/400-V-Netze in TN-C-S-, TN-S- oder TT-Ausführung ausgelegt; in der Kundenanlage darf kein TN-C-Netz vorliegen. Er misst 600 × 800 × 300 mm, wird an der Wand montiert und entspricht der Normenreihe EN 61439. Als Mindestabstände nennt enwitec oben und unten 200 mm, seitlich 100 mm und vorne 800 mm. Installation und Bestückung erfolgen durch eine Elektrofachkraft nach den beiliegenden Schalt- und Sicherungsplänen.
⚙️ Technische Daten
Produkttyp: AC-Verteiler mit Energiemanager
Modell: enwitec AC-BRAIN Cabinet-STD
Hersteller-Art.-Nr.: 10020098
Energiemanager: enwitec BRAIN Home mit Smart-Meter-Einbindung
Netzform: 3-phasig 230/400 V; TN-C-S, TN-S oder TT (kein TN-C in der Kundenanlage)
Netzfrequenz: 50 Hz
Kommunikation: Ethernet, RS485
Vorverdrahtete Plätze: Wechselrichter (Netz und EPS), Wallbox, Wärmepumpe, Heizstab, weitere Stromkreise
Optionen: Bausätze Leitungs- und Fehlerstromschutz, Überspannungsschutz, Platz für Ethernet-Switch
Abmessungen (B × H × T): 600 × 800 × 300 mm
Mindestabstände: oben und unten 200 mm, seitlich 100 mm, vorne 800 mm
Normen: EN 61439, CE
Montage: Wandmontage
Einsatz: Wohngebäude und kleines Gewerbe, D-A-CH
Modell: enwitec AC-BRAIN Cabinet-STD
Hersteller-Art.-Nr.: 10020098
Energiemanager: enwitec BRAIN Home mit Smart-Meter-Einbindung
Netzform: 3-phasig 230/400 V; TN-C-S, TN-S oder TT (kein TN-C in der Kundenanlage)
Netzfrequenz: 50 Hz
Kommunikation: Ethernet, RS485
Vorverdrahtete Plätze: Wechselrichter (Netz und EPS), Wallbox, Wärmepumpe, Heizstab, weitere Stromkreise
Optionen: Bausätze Leitungs- und Fehlerstromschutz, Überspannungsschutz, Platz für Ethernet-Switch
Abmessungen (B × H × T): 600 × 800 × 300 mm
Mindestabstände: oben und unten 200 mm, seitlich 100 mm, vorne 800 mm
Normen: EN 61439, CE
Montage: Wandmontage
Einsatz: Wohngebäude und kleines Gewerbe, D-A-CH
📦 Lieferumfang
1 × enwitec BRAIN Cabinet mit Energiemanager BRAIN Home
1 × Wandhalterset
1 × Handbuch, Sicherungsliste, Schaltplan, EMS-Kurzanleitung und Zähleranleitung
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
1 × Wandhalterset
1 × Handbuch, Sicherungsliste, Schaltplan, EMS-Kurzanleitung und Zähleranleitung
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔌 Kompatibel mit
Kompatibel mit (vorläufige enwitec-Kompatibilitätsliste BRAIN):
- Fox ESS H3 Pro (Batteriesteuerung) und H3 Smart (ab Geräteversion V1.05.03.00)
- Sungrow SH3.0RS–SH6.0RS, SH5T–SH12T und SH15T–SH25T
- SMA Sunny Tripower Smart Energy 5–10 kW, Sunny Boy 3.0–4.0 und Sunny Island
- KOSTAL PLENTICORE G3 und PLENTICORE MP G3
- Fronius Symo, Verto, Primo GEN24 und Symo GEN24
- Victron MultiPlus-II GX
Zu beachten:
- Keine Bindung an bestimmte Hybridwechselrichter; Funktionsumfang je Gerät laut aktueller Liste.
- Nur für TN-C-S-, TN-S- und TT-Netze; kein TN-C-Netz in der Kundenanlage.
- Fox ESS H3 Pro (Batteriesteuerung) und H3 Smart (ab Geräteversion V1.05.03.00)
- Sungrow SH3.0RS–SH6.0RS, SH5T–SH12T und SH15T–SH25T
- SMA Sunny Tripower Smart Energy 5–10 kW, Sunny Boy 3.0–4.0 und Sunny Island
- KOSTAL PLENTICORE G3 und PLENTICORE MP G3
- Fronius Symo, Verto, Primo GEN24 und Symo GEN24
- Victron MultiPlus-II GX
Zu beachten:
- Keine Bindung an bestimmte Hybridwechselrichter; Funktionsumfang je Gerät laut aktueller Liste.
- Nur für TN-C-S-, TN-S- und TT-Netze; kein TN-C-Netz in der Kundenanlage.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Geräte steuert der BRAIN Cabinet?
Der integrierte BRAIN Home steuert Wechselrichter, Speicher, Wallboxen, Wärmepumpen und Heizstäbe laut der vorläufigen enwitec-BRAIN-Kompatibilitätsliste. Eine Bindung an bestimmte Hybridwechselrichter besteht nicht.
Welche Netzformen sind zulässig?
Zulässig sind dreiphasige 230/400-V-Netze als TN-C-S, TN-S oder TT. In der Kundenanlage darf laut Datenblatt kein TN-C-Netz vorliegen.
Was gehört zum Lieferumfang?
Laut Datenblatt gehören neben dem Verteiler Handbuch, Sicherungsliste, Schaltplan, Kabelverschraubungen M20 bis M40, Membraneinführungen, Formdichtungen, Busabschlusswiderstände, ein Plombierset, Wandhalter sowie Kurzanleitungen für EMS und Energiezähler dazu.
