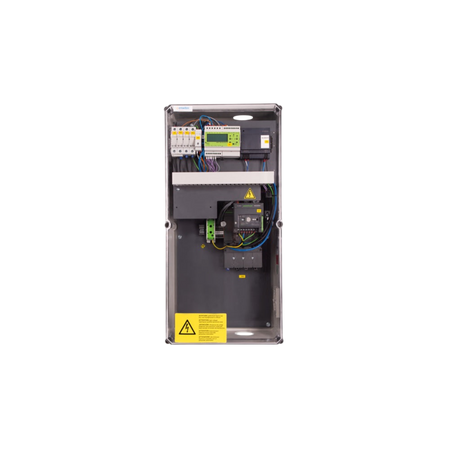

enwitec Netz- und Anlagenschutz NA4105

Sofort lieferbar

Lieferzeit: 3–10 Werktage

SKU: 4409

€2.069,00

inkl. 0 % MwSt. § 12 Abs. 3 UStG

Spare 1,5 % bei Zahlung per Banküberweisung

Leistungsklasse

86,3 kVA / 77,6 kW 172,5 kVA / 155 kW

⚠️ Mehrwertsteuer-Auswahl

Bitte wähle die für deine Bestellung zutreffende Option.

Lieferung in Deutschland mit 0 % MwSt. gemäß § 12 Abs. 3 UStG
Lieferung in Deutschland mit regulärer Mehrwertsteuer
Lieferung ins Ausland

PV-Anlage konfigurieren Module, Wechselrichter und Speicher passend zusammenstellen.

Passendes Produkt finden Nach Produkttyp, Leistung und Hersteller gezielt filtern.

Produktvorteile

Vorkonfigurierter Netz- und Anlagenschutz:
Schutz- und Trenntechnik für Erzeugungsanlagen wird in einer definierten, herstellerseitig dokumentierten Einheit zusammengefasst.
Für VDE-AR-N 4105:2018-11:
Die ausgewählten Varianten sind für entsprechende Niederspannungs-Netzanschlusskonzepte vorgesehen.
Zwei Leistungsklassen:
86,3 kVA / 77,6 kW und 172,5 kVA / 155 kW decken unterschiedliche gewerbliche PV-Anlagengrößen ab.
Allpolige Trenneinrichtung:
Die Systemlösung unterstützt die erforderliche sichere Trennung der Erzeugungsanlage vom Netz gemäß geplantem Anschlusskonzept.
Robuste Gehäuseausführung:
Die dokumentierten Varianten verfügen über IP54 und sind als professionelle Schaltgerätekombination ausgeführt.
Weniger individueller Schaltschrankbau:
Die vorkonfigurierte Lösung reduziert Planungs- und Fertigungsaufwand gegenüber einem vollständig projektspezifischen Eigenbau.

Beschreibung

Der enwitec Netz- und Anlagenschutz NA4105 ist eine vorkonfigurierte Schutz- und Trenneinrichtung für Erzeugungsanlagen am Niederspannungsnetz. Er wird eingesetzt, wenn für die Anlagenleistung beziehungsweise das Netzanschlusskonzept ein zentraler Netz- und Anlagenschutz mit definierter Kuppelschalter-/Trennfunktion erforderlich ist. Die hier geführten Ausführungen sind für Anwendungen nach VDE-AR-N 4105:2018-11 vorgesehen.

Zur Auswahl stehen zwei Leistungsklassen. Die kleinere Variante ist für Erzeugungsanlagen bis 86,3 kVA beziehungsweise 77,6 kW ausgelegt und arbeitet mit einer maximalen Vorsicherung von 160 A. Die größere Ausführung deckt bis zu 172,5 kVA beziehungsweise 155 kW ab und ist für eine maximale Vorsicherung von 315 A vorgesehen. Beide Varianten werden als gemeinsame Produktfamilie geführt, da sich Funktion und Einsatzbereich entsprechen und die Auswahl primär von der Anlagenleistung abhängt.

Die enwitec-Lösung integriert die für den vorgesehenen Anwendungsfall benötigte Schalt- und Schutztechnik in einem vorkonfigurierten Gehäuse. Damit lässt sich ein normgerechtes Anlagenkonzept deutlich strukturierter planen als mit einer vollständig individuell aufgebauten Schutzschaltung. Die konkrete Auslegung muss dennoch mit Netzbetreiber, Elektroplanung, Erzeugungsanlage und Anschlussleistung abgestimmt werden.

Der NA4105 ist kein Überspannungsschutzgerät und wird deshalb im Shop bewusst als eigenständige Kategorie Netz- und Anlagenschutz geführt.

⚙️ Technische Daten

Produkttyp: Netz- und Anlagenschutz / Trenneinrichtung
Normativer Einsatz: VDE-AR-N 4105:2018-11
Netzform: TT / TN-S
Bemessungsspannung: 3-phasig 230/400 V AC
Varianten:
- 10018521: max. 86,3 kVA / 77,6 kW; max. Vorsicherung 160 A; Gewicht ca. 13,6 kg; IP54
- 10018522: max. 172,5 kVA / 155 kW; max. Vorsicherung 315 A; Gewicht ca. 15,4 kg; IP54
Ausführung als Niederspannungs-Schaltgerätekombination.
Konkrete Netzschutzparameter und Einbindung gemäß Netzbetreiberanforderung und Herstellerdokumentation.

📦 Lieferumfang

1 × enwitec Netz- und Anlagenschutz NA4105 in der gewählten Leistungsklasse
Integrierte Schalt- und Schutzkomponenten gemäß Variantendatenblatt.

🔒 Garantie

Es gelten die aktuellen Garantie- und Servicebedingungen von enwitec für die jeweilige Produktvariante.

🔌 Kompatibel mit

Für entsprechend geplante Erzeugungsanlagen am Niederspannungsnetz. Anlagenleistung, Netzform, Vorsicherung, Netzbetreiberanforderungen und notwendige Schutzparameter müssen vor Bestellung durch die Elektroplanung geprüft werden.

Downloads

👤

Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen

⭐

Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung

🌍

Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage

🤝

Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Wann wird ein zentraler Netz- und Anlagenschutz benötigt?

Das hängt von Anlagenleistung, Netzanschluss und den Vorgaben des zuständigen Netzbetreibers ab. Die Notwendigkeit und Auslegung sollte vor Bestellung mit der Elektro- beziehungsweise Netzanschlussplanung geklärt werden.

Welche der beiden Varianten ist die richtige?

Die Variante 10018521 ist bis 86,3 kVA / 77,6 kW ausgelegt, die 10018522 bis 172,5 kVA / 155 kW. Zusätzlich müssen Vorsicherung und Netzanschlusskonzept passen.

Ist der NA4105 ein Überspannungsschutz?

Nein. Der Netz- und Anlagenschutz überwacht beziehungsweise trennt die Erzeugungsanlage im vorgesehenen Netzschutzkonzept. Ein separater Überspannungsschutz erfüllt eine andere Funktion.

Für welche Netzformen ist die Lösung vorgesehen?

Die dokumentierten Varianten sind für TT- beziehungsweise TN-S-Netze vorgesehen. Die konkrete Einbindung richtet sich nach Datenblatt, Planung und Netzbetreiberanforderungen.

👤
