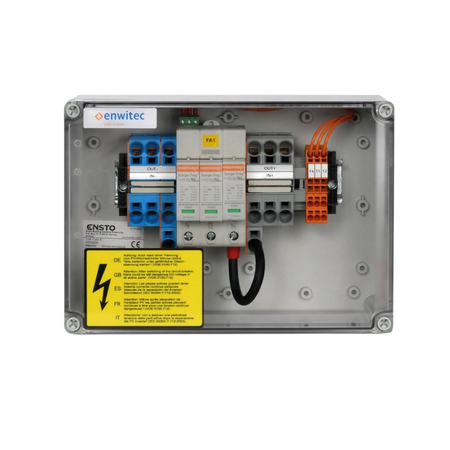

enwitec Generatoranschlusskasten (GAK)
Normaler Preis
€183,29
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
DC-Schutz und Stringführung in einer Einheit:
Der Generatoranschlusskasten schafft einen klaren Übergabepunkt zwischen PV-Strings und Wechselrichter. -
Überspannungsschutz Typ 1/2:
Die ausgewählten enwitec-Varianten schützen die DC-Seite gegen Überspannungsereignisse entsprechend ihrer dokumentierten Schutzkonfiguration. -
Vier unterschiedliche Stringtopologien:
Von 1 MPPT / 1 String bis 6 MPPT / 2 Strings je MPPT lässt sich die passende Ausführung direkt wählen.
Beschreibung
Die enwitec Generatoranschlusskästen (GAK) bündeln und schützen die DC-Verkabelung von Photovoltaikanlagen zwischen Modulstrings und Wechselrichter. Je nach Variante werden ein oder mehrere MPP-Tracker beziehungsweise PV-Strings zusammengeführt und über einen integrierten Überspannungsschutz der Klasse Typ 1/2 abgesichert. Damit entsteht ein sauber definierter DC-Anschlusspunkt für Anlagen, bei denen Schutztechnik und Stringführung nicht direkt im Wechselrichtergehäuse abgebildet werden sollen. Zur Auswahl stehen vier Ausführungen für unterschiedliche Generator- und Anlagenkonfigurationen.
Die Varianten unterscheiden sich insbesondere in der Anzahl der MPP-Tracker, der Stringanzahl und der Anschlusstechnik. Die kleinste MC4-Ausführung ist für einen MPP-Tracker und einen String vorgesehen. Weitere Varianten unterstützen einen MPP-Tracker mit drei Strings, zwei MPP-Tracker mit jeweils zwei Eingangsstrings sowie eine größere Ausführung mit sechs MPP-Trackern und jeweils zwei Strings. Die GAKs sind für PV-Gleichspannungsanwendungen bis 1,000 V DC ausgelegt.
Bei den dokumentierten Varianten kommt Überspannungsschutz Typ 1/2 zum Einsatz; die Gehäuse der detailliert dokumentierten Ausführungen erreichen IP65. Die konkrete Auswahl muss zur Stringanzahl, maximalen Leerlaufspannung, Kurzschlussstrom, Wechselrichter-MPPT-Struktur und Anschlussart passen. Ein GAK ersetzt keine DC-Auslegung. Vor Bestellung müssen deshalb die elektrischen Grenzwerte und die gewünschte Stringtopologie mit dem Wechselrichter und den PV-Modulen abgeglichen werden.
Die Varianten unterscheiden sich insbesondere in der Anzahl der MPP-Tracker, der Stringanzahl und der Anschlusstechnik. Die kleinste MC4-Ausführung ist für einen MPP-Tracker und einen String vorgesehen. Weitere Varianten unterstützen einen MPP-Tracker mit drei Strings, zwei MPP-Tracker mit jeweils zwei Eingangsstrings sowie eine größere Ausführung mit sechs MPP-Trackern und jeweils zwei Strings. Die GAKs sind für PV-Gleichspannungsanwendungen bis 1,000 V DC ausgelegt.
Bei den dokumentierten Varianten kommt Überspannungsschutz Typ 1/2 zum Einsatz; die Gehäuse der detailliert dokumentierten Ausführungen erreichen IP65. Die konkrete Auswahl muss zur Stringanzahl, maximalen Leerlaufspannung, Kurzschlussstrom, Wechselrichter-MPPT-Struktur und Anschlussart passen. Ein GAK ersetzt keine DC-Auslegung. Vor Bestellung müssen deshalb die elektrischen Grenzwerte und die gewünschte Stringtopologie mit dem Wechselrichter und den PV-Modulen abgeglichen werden.
⚙️ Technische Daten
Produkttyp: DC-Generatoranschlusskasten / GAK
Ausführung: 10013055 – 1 MPPT / 3 Strings; 3 Eingänge / 3 Ausgänge; max. 20 A je String; ca. 2,0 kg; IP65
Ausführung: 10014800 – 1 MPPT / 1 String; MC4-Anschluss; ca. 1,5 kg; IP65
Ausführung: 10015829 – 2 MPPT / 2 Strings; 2 Eingangsstrings je MPPT, 1 Ausgang je MPPT; Typ 1/2
Ausführung: 10016457 – 6 MPPT / 2 Strings je MPPT; 2 Ein- und 2 Ausgänge je MPPT; ca. 9,5 kg; IP65
Systemspannung: 1.000 V DC
Überspannungsschutz: Typ 1/2 bei den ausgewählten Varianten
Planungshinweis: Elektrische Auslegung anhand Modul-Isc, Stringspannung und Wechselrichter-MPPT-Struktur prüfen.
Ausführung: 10013055 – 1 MPPT / 3 Strings; 3 Eingänge / 3 Ausgänge; max. 20 A je String; ca. 2,0 kg; IP65
Ausführung: 10014800 – 1 MPPT / 1 String; MC4-Anschluss; ca. 1,5 kg; IP65
Ausführung: 10015829 – 2 MPPT / 2 Strings; 2 Eingangsstrings je MPPT, 1 Ausgang je MPPT; Typ 1/2
Ausführung: 10016457 – 6 MPPT / 2 Strings je MPPT; 2 Ein- und 2 Ausgänge je MPPT; ca. 9,5 kg; IP65
Systemspannung: 1.000 V DC
Überspannungsschutz: Typ 1/2 bei den ausgewählten Varianten
Planungshinweis: Elektrische Auslegung anhand Modul-Isc, Stringspannung und Wechselrichter-MPPT-Struktur prüfen.
📦 Lieferumfang
1 × enwitec Generatoranschlusskasten in der gewählten Ausführung
Integrierter Überspannungsschutz und Anschlusskomponenten der gewählten Variante entsprechend.
Integrierter Überspannungsschutz und Anschlusskomponenten der gewählten Variante entsprechend.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche GAK-Variante benötige ich?
Die Auswahl richtet sich nach Anzahl der MPP-Tracker, Anzahl der PV-Strings, Anschlussart und den elektrischen Grenzwerten der Anlage.
Sind die ausgewählten GAKs für 1.000 V DC geeignet?
Ja, die hier zusammengefassten Varianten gehören zur enwitec-GAK-Familie für 1000-V-PV-Anwendungen. Die konkrete Systemspannung muss trotzdem anhand der Stringauslegung geprüft werden.
Welche Art Überspannungsschutz ist integriert?
Die ausgewählten Varianten sind mit Überspannungsschutz Typ 1/2 dokumentiert. Details zu Aufbau und Ableitvermögen stehen im jeweiligen technische Produktangaben.
