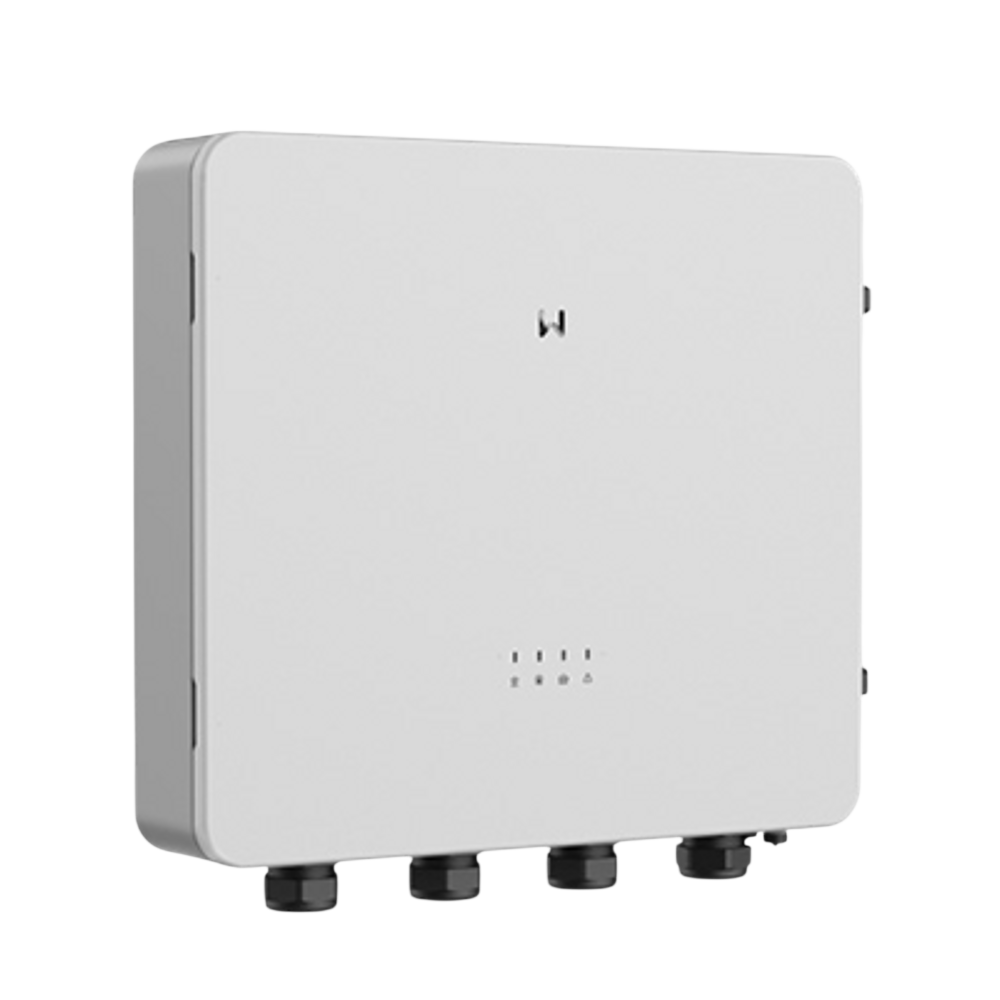

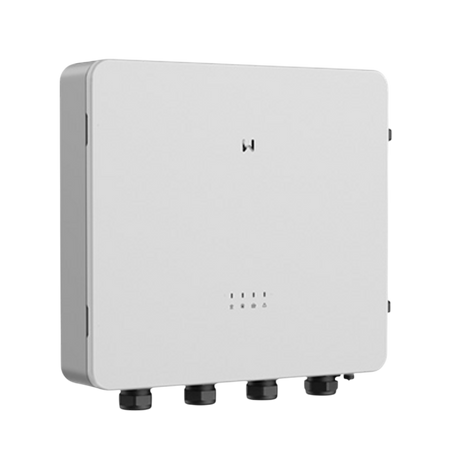

GoodWe STS GW125K-STS-G10 für ET 80–100 kW
Normaler Preis
€1.529,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Für ET 80–100 kW:
GoodWe kombiniert die GW125K-STS-G10 mit den Hybridwechselrichtern ET 80, 99,99 und 100 kW, deren Ersatzstrom- und Inselbetrieb eine STS voraussetzt. -
Umschaltung unter 4 ms:
Laut Datenblatt wechselt die STS in weniger als 4 ms zwischen Netz- und Inselbetrieb. -
Bis 125 kW je Anschlussseite:
Netz-, Backup-, Smart-Port- und Wechselrichterseite sind für 125 kW Nennleistung, 137,5 kVA Scheinleistung und 210 A ausgelegt. -
Generatorsteuerung integriert:
Über den Smart Port sieht GoodWe die Einbindung und Steuerung eines Dieselgenerators vor.
Beschreibung
Die GoodWe GW125K-STS-G10 ist ein statischer Transferschalter für die Hybridwechselrichter GoodWe ET 80, 99,99 und 100 kW der G10-Generation. Laut ET-Datenblatt ist für Ersatzstrom- und Inselbetrieb eine STS Box oder ein STS-Schrank erforderlich; die GW125K-STS-G10 ist die wandmontierte STS Box. Sie schaltet laut Datenblatt in weniger als 4 ms zwischen Netz- und Inselbetrieb um.
Netz-, Backup-, Smart-Port- und Wechselrichterseite sind für dreiphasige Netze mit 220/380, 230/400 oder 240/415 V und 3L/N/PE ausgelegt, jeweils mit 125 kW Nennleistung, 137,5 kVA maximaler Scheinleistung und 210 A Maximalstrom. Unterstützt werden TN-S-, TN-C-, TN-C-S- und TT-Netze. Über den Smart Port ist eine Dieselgeneratorsteuerung vorgesehen, mit dem Wechselrichter kommuniziert die STS über RS485.
Das Gehäuse mit intelligenter Luftkühlung misst 680 × 620 × 165 mm, wiegt 21 kg und erreicht IP54. Montiert wird es an der Wand im Innen- oder Außenbereich, der Betriebsbereich reicht von −35 bis +60 °C bei bis zu 4.000 m Höhe. Speicher, Lasten, Schutzkonzept und gegebenenfalls Generator sind nach der GoodWe-Systemdokumentation auszulegen.
Netz-, Backup-, Smart-Port- und Wechselrichterseite sind für dreiphasige Netze mit 220/380, 230/400 oder 240/415 V und 3L/N/PE ausgelegt, jeweils mit 125 kW Nennleistung, 137,5 kVA maximaler Scheinleistung und 210 A Maximalstrom. Unterstützt werden TN-S-, TN-C-, TN-C-S- und TT-Netze. Über den Smart Port ist eine Dieselgeneratorsteuerung vorgesehen, mit dem Wechselrichter kommuniziert die STS über RS485.
Das Gehäuse mit intelligenter Luftkühlung misst 680 × 620 × 165 mm, wiegt 21 kg und erreicht IP54. Montiert wird es an der Wand im Innen- oder Außenbereich, der Betriebsbereich reicht von −35 bis +60 °C bei bis zu 4.000 m Höhe. Speicher, Lasten, Schutzkonzept und gegebenenfalls Generator sind nach der GoodWe-Systemdokumentation auszulegen.
⚙️ Technische Daten
Modell: GW125K-STS-G10
Hersteller-Art.-Nr.: GAA125K-01-00P
Systemzuordnung: GoodWe ET 80 / 99,99 / 100 kW (G10)
Nennspannung: 127/220, 220/380, 230/400, 240/415 V; 3L/N/PE
Spannungsbereich: 114–280 V je nach Netzvorgabe
Nennleistung: 125 kW (75 kW bei 220 V)
Max. Scheinleistung: 137,5 kVA (75 kVA bei 220 V)
Max. Strom: 210 A
Umschaltzeit Netz/Insel: < 4 ms
Netzsysteme: TN-S, TN-C, TN-C-S, TT
Kommunikation zum Wechselrichter: RS485
Generator: Dieselgeneratorsteuerung über Smart Port
Kühlung: intelligente Luftkühlung
Abmessungen (B × H × T): 680 × 620 × 165 mm
Gewicht: 21 kg
Schutzart: IP54
Betriebstemperatur: −35 bis +60 °C
Max. Einsatzhöhe: 4.000 m
Montage: Wandmontage, innen oder außen
Hersteller-Art.-Nr.: GAA125K-01-00P
Systemzuordnung: GoodWe ET 80 / 99,99 / 100 kW (G10)
Nennspannung: 127/220, 220/380, 230/400, 240/415 V; 3L/N/PE
Spannungsbereich: 114–280 V je nach Netzvorgabe
Nennleistung: 125 kW (75 kW bei 220 V)
Max. Scheinleistung: 137,5 kVA (75 kVA bei 220 V)
Max. Strom: 210 A
Umschaltzeit Netz/Insel: < 4 ms
Netzsysteme: TN-S, TN-C, TN-C-S, TT
Kommunikation zum Wechselrichter: RS485
Generator: Dieselgeneratorsteuerung über Smart Port
Kühlung: intelligente Luftkühlung
Abmessungen (B × H × T): 680 × 620 × 165 mm
Gewicht: 21 kg
Schutzart: IP54
Betriebstemperatur: −35 bis +60 °C
Max. Einsatzhöhe: 4.000 m
Montage: Wandmontage, innen oder außen
📦 Lieferumfang
1 × GoodWe STS GW125K-STS-G10
🔒 Garantie
5 Jahre Herstellergarantie von GoodWe für den STS GW125K-STS-G10 für ET 80–100 kW.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit:
- GoodWe ET 80–100 kW (GW80K-ET-G10, GW99.99K-ET-G10, GW100K-ET-G10)
Zu beachten:
- Ersatzstrom- und Inselbetrieb des ET 80–100 kW setzen laut GoodWe eine STS Box oder einen STS-Schrank voraus.
- Kommunikation mit dem Wechselrichter über RS485.
- Speicher, Lasten, Schutzkonzept, Netzanschluss und gegebenenfalls Generator nach aktueller GoodWe-Systemdokumentation auslegen.
- GoodWe ET 80–100 kW (GW80K-ET-G10, GW99.99K-ET-G10, GW100K-ET-G10)
Zu beachten:
- Ersatzstrom- und Inselbetrieb des ET 80–100 kW setzen laut GoodWe eine STS Box oder einen STS-Schrank voraus.
- Kommunikation mit dem Wechselrichter über RS485.
- Speicher, Lasten, Schutzkonzept, Netzanschluss und gegebenenfalls Generator nach aktueller GoodWe-Systemdokumentation auslegen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Umschaltzeit gilt?
Das STS-Datenblatt nennt weniger als 4 ms für den Wechsel zwischen Netz- und Inselbetrieb. Im Datenblatt des ET 80–100 kW ist für den Backup-Betrieb eine Umschaltzeit von weniger als 10 ms angegeben.
Kann ein Generator eingebunden werden?
Ja. GoodWe sieht über den Smart Port eine Dieselgeneratorsteuerung vor. Ob und wie ein Generator betrieben wird, ist für die konkrete Systemarchitektur zu planen.
Welche Garantie gilt für die STS?
GoodWe gewährt für Zubehörprodukte der STS-Serie 5 Jahre eingeschränkte Garantie, unabhängig vom Herstellungsdatum. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
