JA Solar N-Type 470 Wp + Fronius Verto Plus + BYD HVB PV-Anlage mit Speicher – 18,80–20,68 kWp / 11,88–29,69 kWh
Normaler Preis
€10.699,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Mehr Ertragsspielraum bei diffusem Licht:
Die Zelltechnologie des JA Solar JAM54D40/LR Black Frame im PV-System mit Fronius Verto Plus 15–33,3 kW und BYD Battery-Box Premium HVB ist auf gute Nutzung schwächerer Einstrahlung ausgelegt; dadurch bleibt der PV-Generator auch bei diffusem Licht sowie morgens und abends ertragsstark. -
Unterschiedliche Dachseiten unabhängig ausregeln:
Die getrennten MPP-Tracker des Fronius Verto Plus 15–33,3 kW im Zusammenspiel mit BYD Battery-Box Premium HVB und dem JA Solar JAM54D40/LR Black Frame-Generator lassen unterschiedliche Modulfelder jeweils am eigenen Arbeitspunkt arbeiten; so können zum Beispiel Ost- und Westflächen innerhalb derselben Anlage effizienter genutzt werden. -
Speichergröße am tatsächlichen Bedarf ausrichten:
Der BYD Battery-Box Premium HVB im System mit Fronius Verto Plus 15–33,3 kW und dem JA Solar JAM54D40/LR Black Frame-Generator ist in mehreren modularen Ausbaustufen vorgesehen; dadurch lässt sich die Speicherkapazität näher am tatsächlichen Verbrauch planen und bei freigegebener Konfiguration später anpassen. -
Weniger Zusatzhardware durch direkte Speicherintegration:
Mit Fronius Verto Plus 15–33,3 kW und BYD Battery-Box Premium HVB werden PV-Erzeugung und Batteriespeicherung zusammen mit dem JA Solar JAM54D40/LR Black Frame-Generator innerhalb einer abgestimmten Hybridkonfiguration zusammengeführt; das reduziert zusätzliche Wandlungs- und Gerätestufen gegenüber einer separat aufgebauten AC-Speicherlösung. -
Energieflüsse sichtbar machen und gezielter nutzen:
Der Fronius Smart Meter / Energy Meter im Energiesystem mit Fronius Verto Plus 15–33,3 kW und BYD Battery-Box Premium HVB sowie dem JA Solar JAM54D40/LR Black Frame-Generator erfasst die relevanten Energieflüsse der Anlage und stellt sie dem Energiemanagement zur Verfügung; dadurch lassen sich Eigenverbrauch, Netzbezug und Einspeisung transparenter überwachen und steuern.
Beschreibung

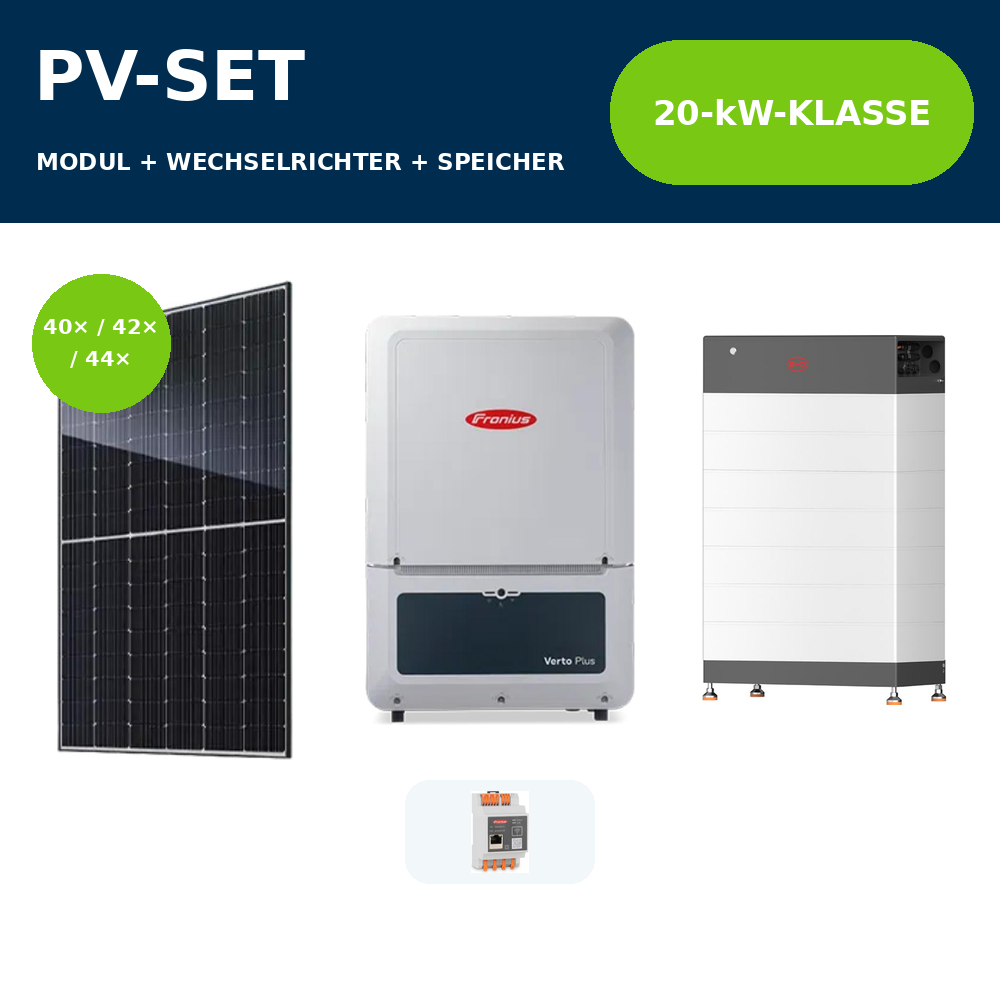

Diese PV-Anlage verbindet JA Solar N-Type Doppelglasmodule mit dem Fronius Verto Plus 20 kW, einer BYD Battery-Box HVB und dem Fronius Smart Meter IP. Angeboten werden vierzig, zweiundvierzig oder vierundvierzig Module. Daraus entstehen 18,80, 19,74 oder 20,68 kWp Generatorleistung. Beim Speicher stehen sieben HVB-Größen von 11,88 bis 29,69 kWh nutzbarer Energie zur Auswahl.
Die JA Solar Module leisten jeweils 470 Wp. Der aktuelle technische Systemdatensatz führt N-Type-Zelltechnologie, Doppelglasaufbau, 1.762 × 1.134 × 30 mm und 23,5 % Modulwirkungsgrad. Die PV-Leistung jeder Variante folgt direkt aus der in der technischen Stückliste hinterlegten Modulmenge.
Der Fronius Verto Plus 20 kW ist ein dreiphasiger Hybridwechselrichter mit drei MPP-Trackern und sechs DC-Eingängen. Fronius nennt 150 bis 870 V MPP-Spannungsbereich, maximal 1.000 V DC, IP66 sowie Innen- und Außenmontage. Full Backup mit Backup Power Boost ist Bestandteil der Plattform, benötigt aber die dafür vorgesehene Systemperipherie und sichere Netztrennung.
Die BYD Battery-Box HVB nutzt Lithium-Eisenphosphat-Zellen. Die im Paket angebotenen Ausführungen HVB 11.8 bis 29.6 bestehen aus vier bis zehn Batteriemodulen. BYD nennt 11,88 bis 29,69 kWh nutzbare Energie, IP55 und 15 Jahre Garantie. Fronius führt genau diese HVB-Größen als kompatibel zum Verto Plus; HVB 5.9 und 8.9 sind für diese Kombination nicht freigegeben.
Der Smart Meter IP übernimmt die Messung für Eigenverbrauchsregelung und Monitoring. Das Montagesystem wird separat passend zum Dach gewählt. Stringaufteilung, Netzanschluss, DC-Leitungen und Backup-Peripherie sind an der konkreten Anlagenvariante auszulegen.
Die Speichergröße verändert dabei nicht die AC-Nennleistung des Wechselrichters. Für die Auswahl sind neben der PV-Generatorleistung vor allem Tagesverbrauch, Wärmepumpe, Elektromobilität und gewünschte Energiereserve relevant. Eine größere kWh-Kapazität ist nicht automatisch eine höhere Backup-Leistung; Notstromfähigkeit und Leistung hängen von Wechselrichter, Speicherzustand, Systemhardware und der konkreten Installation ab. Die endgültige Auslegung erfolgt deshalb immer variantspezifisch.
Die JA Solar Module leisten jeweils 470 Wp. Der aktuelle technische Systemdatensatz führt N-Type-Zelltechnologie, Doppelglasaufbau, 1.762 × 1.134 × 30 mm und 23,5 % Modulwirkungsgrad. Die PV-Leistung jeder Variante folgt direkt aus der in der technischen Stückliste hinterlegten Modulmenge.
Der Fronius Verto Plus 20 kW ist ein dreiphasiger Hybridwechselrichter mit drei MPP-Trackern und sechs DC-Eingängen. Fronius nennt 150 bis 870 V MPP-Spannungsbereich, maximal 1.000 V DC, IP66 sowie Innen- und Außenmontage. Full Backup mit Backup Power Boost ist Bestandteil der Plattform, benötigt aber die dafür vorgesehene Systemperipherie und sichere Netztrennung.
Die BYD Battery-Box HVB nutzt Lithium-Eisenphosphat-Zellen. Die im Paket angebotenen Ausführungen HVB 11.8 bis 29.6 bestehen aus vier bis zehn Batteriemodulen. BYD nennt 11,88 bis 29,69 kWh nutzbare Energie, IP55 und 15 Jahre Garantie. Fronius führt genau diese HVB-Größen als kompatibel zum Verto Plus; HVB 5.9 und 8.9 sind für diese Kombination nicht freigegeben.
Der Smart Meter IP übernimmt die Messung für Eigenverbrauchsregelung und Monitoring. Das Montagesystem wird separat passend zum Dach gewählt. Stringaufteilung, Netzanschluss, DC-Leitungen und Backup-Peripherie sind an der konkreten Anlagenvariante auszulegen.
Die Speichergröße verändert dabei nicht die AC-Nennleistung des Wechselrichters. Für die Auswahl sind neben der PV-Generatorleistung vor allem Tagesverbrauch, Wärmepumpe, Elektromobilität und gewünschte Energiereserve relevant. Eine größere kWh-Kapazität ist nicht automatisch eine höhere Backup-Leistung; Notstromfähigkeit und Leistung hängen von Wechselrichter, Speicherzustand, Systemhardware und der konkreten Installation ab. Die endgültige Auslegung erfolgt deshalb immer variantspezifisch.
⚙️ Technische Daten
Systemart: PV-Komplettanlage mit Hybridwechselrichter und Batteriespeicher
PV-Generatorleistung: 18,8–20,68 kWp
Solarmodul-Modell: JA Solar N-Type Doppelglas Modul Black Frame 470 Wp
Modulleistung: 470 Wp
Modulanzahl: 40 / 42 / 44
Wechselrichtermodell: Fronius Verto Plus 20 kW
Wechselrichterleistung: 20 kW
Netzanschluss: 3-phasig
Batterieserie: BYD Battery-Box HVB
Nutzbare Speicherkapazität: 11,88–29,69 kWh
Modulwirkungsgrad: 23,5 %
Zelltechnologie: n-Type monofaziales Doppelglasmodul
Modulbauweise: 1,6 mm Glas vorne / 1,6 mm Glas hinten
Modulmaße: 1762 × 1134 × 30 mm
Rückseitige Stromerzeugung: monofazial
MPP-Tracker: 3
Energiemessung / EMS: Fronius Smart Meter IP mit LAN/WLAN und Stromwandlermessung
PV-Generatorleistung: 18,8–20,68 kWp
Solarmodul-Modell: JA Solar N-Type Doppelglas Modul Black Frame 470 Wp
Modulleistung: 470 Wp
Modulanzahl: 40 / 42 / 44
Wechselrichtermodell: Fronius Verto Plus 20 kW
Wechselrichterleistung: 20 kW
Netzanschluss: 3-phasig
Batterieserie: BYD Battery-Box HVB
Nutzbare Speicherkapazität: 11,88–29,69 kWh
Modulwirkungsgrad: 23,5 %
Zelltechnologie: n-Type monofaziales Doppelglasmodul
Modulbauweise: 1,6 mm Glas vorne / 1,6 mm Glas hinten
Modulmaße: 1762 × 1134 × 30 mm
Rückseitige Stromerzeugung: monofazial
MPP-Tracker: 3
Energiemessung / EMS: Fronius Smart Meter IP mit LAN/WLAN und Stromwandlermessung
📦 Lieferumfang
Gewählte Anzahl × JA Solar 470 Wp N-Type Solarmodul
1 × Fronius Verto Plus 20 kW
1 × BYD Battery-Box HVB in der gewählten Speicherkapazität
1 × Fronius Smart Meter IP mit LAN/WLAN und Stromwandlermessung
1 × Fronius Verto Plus 20 kW
1 × BYD Battery-Box HVB in der gewählten Speicherkapazität
1 × Fronius Smart Meter IP mit LAN/WLAN und Stromwandlermessung
🔒 Garantie
Solarmodule: 25 Jahre Produktgarantie
Wechselrichter: 2 Jahre Standard-Herstellergarantie; bei Registrierung in Fronius Solar.web insgesamt bis zu 10 Jahre Garantieschutz möglich
Speicher: 15 Jahre Herstellergarantie
Es gelten die jeweils aktuellen Garantie-, Registrierungs- und Servicebedingungen der Hersteller.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Wechselrichter: 2 Jahre Standard-Herstellergarantie; bei Registrierung in Fronius Solar.web insgesamt bis zu 10 Jahre Garantieschutz möglich
Speicher: 15 Jahre Herstellergarantie
Es gelten die jeweils aktuellen Garantie-, Registrierungs- und Servicebedingungen der Hersteller.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Komponenten gehören zur PV-Komplettanlage?
Solarmodule: JA Solar N-Type Doppelglas Modul Black Frame 470 Wp. Hybridwechselrichter: Fronius Verto Plus 20 kW. Batteriespeicher: BYD Battery-Box HVB. Energiemessung: Fronius Smart Meter IP mit LAN/WLAN und Stromwandlermessung.
Wie viel Solarleistung und Speicher sind möglich?
Je nach Produktvariante erreicht die Anlage 18,8–20,68 kWp Generatorleistung und 11,88–29,69 kWh Speicherkapazität.
Ist das Montagesystem für mein Dach enthalten?
Nein. Die Befestigung wird separat passend zu Dachtyp, Modulabmessungen, Reihenanordnung und örtlichen Lasten ausgewählt.
Ist eine Ersatzstromversorgung bereits automatisch vorhanden?
Nein, nicht automatisch. Der Fronius Verto Plus 20 kW unterstützt dreiphasiges Full Backup. Für diese Leistungsklasse ist der Fronius Backup Controller 3P/3PN-35A als automatische Umschaltlösung freigegeben; eine passende Netzumschaltung ist im Lieferumfang nicht enthalten.
