novotegra top-fix Montageset für Ziegeldach – Module quer
Normaler Preis
€609,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Komponenten für die gewählte Belegung:

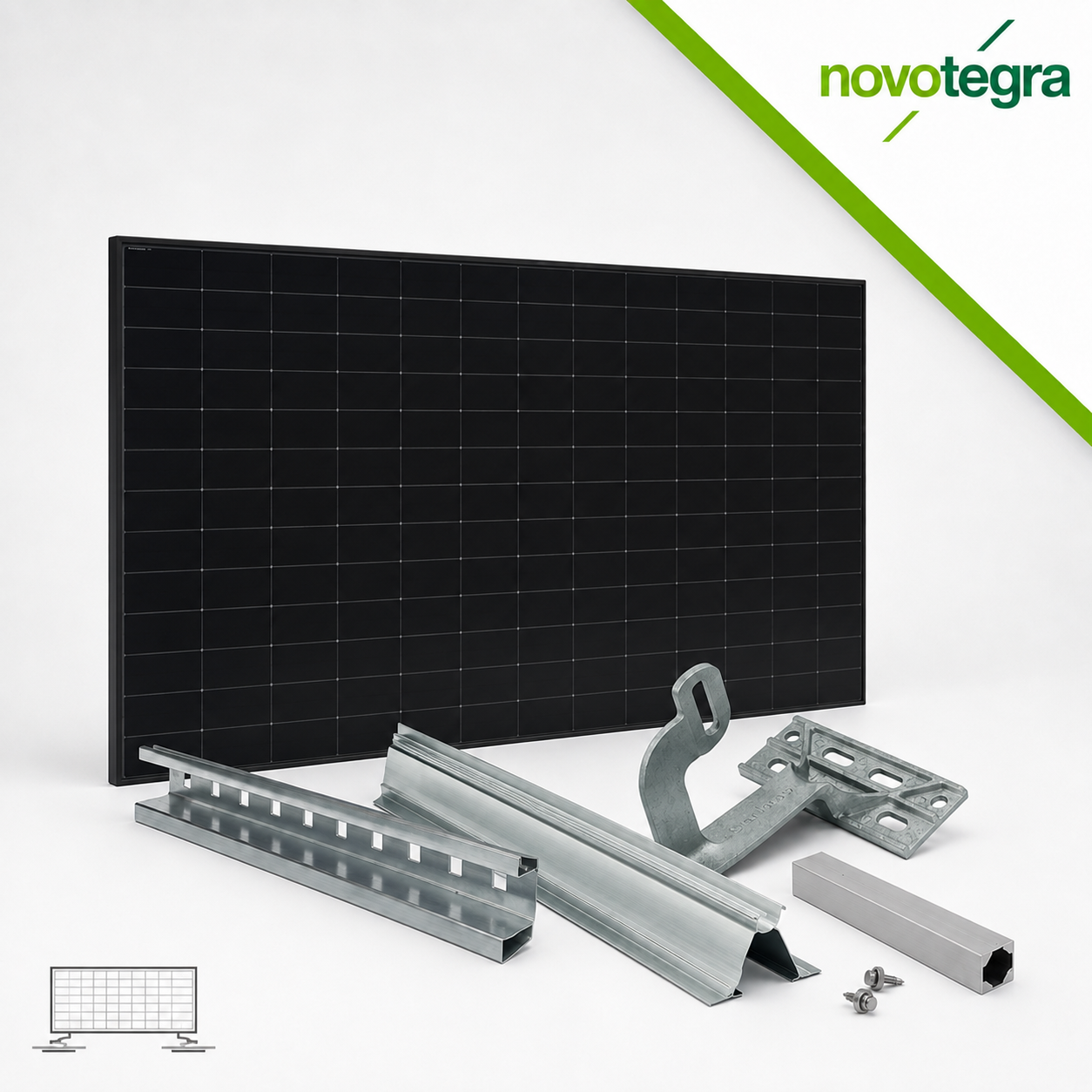

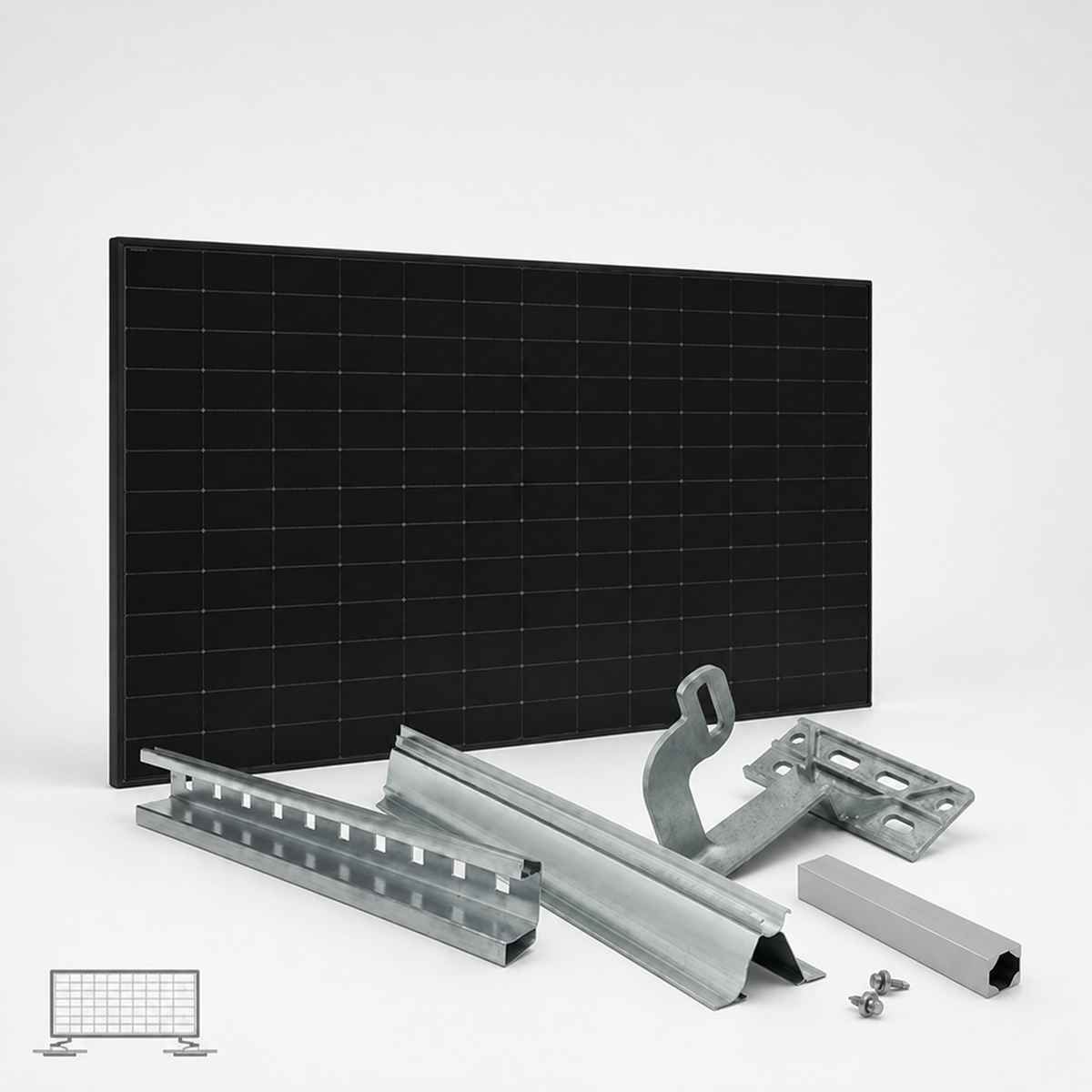

novotegra top-fix Montageset für Ziegeldach – Module quer bündelt Schienen, Verbinder, Modulklemmen und Dachbefestigungen für die gewählte Modulbelegung. -
Dachbefestigung direkt auswählbar:
Bei novotegra top-fix Montageset für Ziegeldach – Module quer wird je nach Variante das Set mit Dachhaken oder passenden Metallersatzziegeln zusammengestellt. -
Klare Basis für Standardmodule:
Bei novotegra top-fix Montageset für Ziegeldach – Module quer sind Modulformat, Rahmenhöhe und Ausrichtung für die angebotenen Setgrößen eindeutig beschrieben.
Beschreibung
Das novotegra top-fix Montageset ist für ein zusammenhängendes, rechteckiges PV-Modulfeld mit quer montierten Modulen auf einem geneigten Ziegeldach vorkonfiguriert. Bei novotegra top-fix Montageset für Ziegeldach – Module quer werden Reihenanzahl, Module je Reihe und Dachbefestigung direkt als Variante gewählt. Bei novotegra top-fix Montageset für Ziegeldach – Module quer stehen als Dachbefestigung Dachhaken oder Blechziegel zur Wahl.
Bei der Blechziegel-Variante dieser Komponente teilst du uns nach der Bestellung Hersteller und genaue Bezeichnung deines vorhandenen Dachziegels mit – idealerweise ergänzt um ein Foto. Für dieses Produkt ordnen wir deiner Bestellung anschließend den passenden Metallersatzziegel zu. Als Planungsbasis für die Komponente dienen gerahmte Standardmodule mit ca. 1.750–1.800 × 1,120–1,140 mm und 30–42 mm Rahmenhöhe.
Bei dieser Komponente ist für abweichende Modulmaße, Dachfenster, Gauben, mehrere getrennte Felder oder besondere Dachbedingungen ist eine individuelle Auslegung erforderlich. Bei dieser Komponente ist die genaue Stückliste für jede Variante in der hinterlegten Materiallisten-PDF aufgeführt. Bei dieser Komponente sind Dachaufbau, Sparrenabstand, Tragfähigkeit sowie örtliche Wind- und Schneelasten vor der Montage fachkundig zu prüfen.
Bei der Blechziegel-Variante dieser Komponente teilst du uns nach der Bestellung Hersteller und genaue Bezeichnung deines vorhandenen Dachziegels mit – idealerweise ergänzt um ein Foto. Für dieses Produkt ordnen wir deiner Bestellung anschließend den passenden Metallersatzziegel zu. Als Planungsbasis für die Komponente dienen gerahmte Standardmodule mit ca. 1.750–1.800 × 1,120–1,140 mm und 30–42 mm Rahmenhöhe.
Bei dieser Komponente ist für abweichende Modulmaße, Dachfenster, Gauben, mehrere getrennte Felder oder besondere Dachbedingungen ist eine individuelle Auslegung erforderlich. Bei dieser Komponente ist die genaue Stückliste für jede Variante in der hinterlegten Materiallisten-PDF aufgeführt. Bei dieser Komponente sind Dachaufbau, Sparrenabstand, Tragfähigkeit sowie örtliche Wind- und Schneelasten vor der Montage fachkundig zu prüfen.
⚙️ Technische Daten
Montagesystem: novotegra top-fix
Dachart: geneigtes Ziegeldach
Modulausrichtung: quer
Planungsbereich: zusammenhängendes rechteckiges Modulfeld auf einer Dachfläche
Rahmenhöhe: 30–42 mm
Klemmen: End- und Mittelklemmen in Schwarz
Dachbefestigung: Dachhaken oder Metallersatzziegel
Modulanzahl und Belegung: 3–5 Reihen mit 2–8 Modulen je Reihe
Modulmaße: ca. 1.750–1.800 × 1.120–1.140 mm
Referenzmaße im Anlagenkonfigurator: 1.780 × 1.134 mm
Schienenaufbau: zweilagiger Kreuzschienenverbund
Dachart: geneigtes Ziegeldach
Modulausrichtung: quer
Planungsbereich: zusammenhängendes rechteckiges Modulfeld auf einer Dachfläche
Rahmenhöhe: 30–42 mm
Klemmen: End- und Mittelklemmen in Schwarz
Dachbefestigung: Dachhaken oder Metallersatzziegel
Modulanzahl und Belegung: 3–5 Reihen mit 2–8 Modulen je Reihe
Modulmaße: ca. 1.750–1.800 × 1.120–1.140 mm
Referenzmaße im Anlagenkonfigurator: 1.780 × 1.134 mm
Schienenaufbau: zweilagiger Kreuzschienenverbund
📦 Lieferumfang
1 × novotegra top-fix Montageset für Ziegeldach – Module quer in der gewählten Variante
Enthalten sind die für die gewählte Modulbelegung vorgesehenen Schienen, Verbinder, schwarzen Modulklemmungen und Dachbefestigungen. Die Einzelmengen richten sich nach Reihenanzahl, Modulen je Reihe und gewählter Dachbefestigung.
Enthalten sind die für die gewählte Modulbelegung vorgesehenen Schienen, Verbinder, schwarzen Modulklemmungen und Dachbefestigungen. Die Einzelmengen richten sich nach Reihenanzahl, Modulen je Reihe und gewählter Dachbefestigung.
🔒 Garantie
12 Jahre Herstellergarantie gemäß den geltenden Garantiebedingungen von novotegra.
🔌 Kompatibel mit
Kompatibel mit dem novotegra top-fix Ziegeldachsystem. Die benötigte Profil- oder Bauteilgröße wird über die angebotene Produktvariante gewählt.
