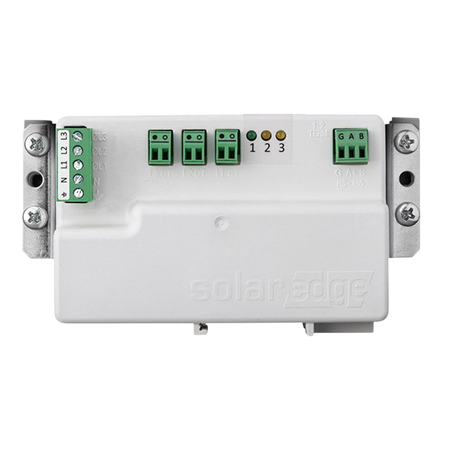

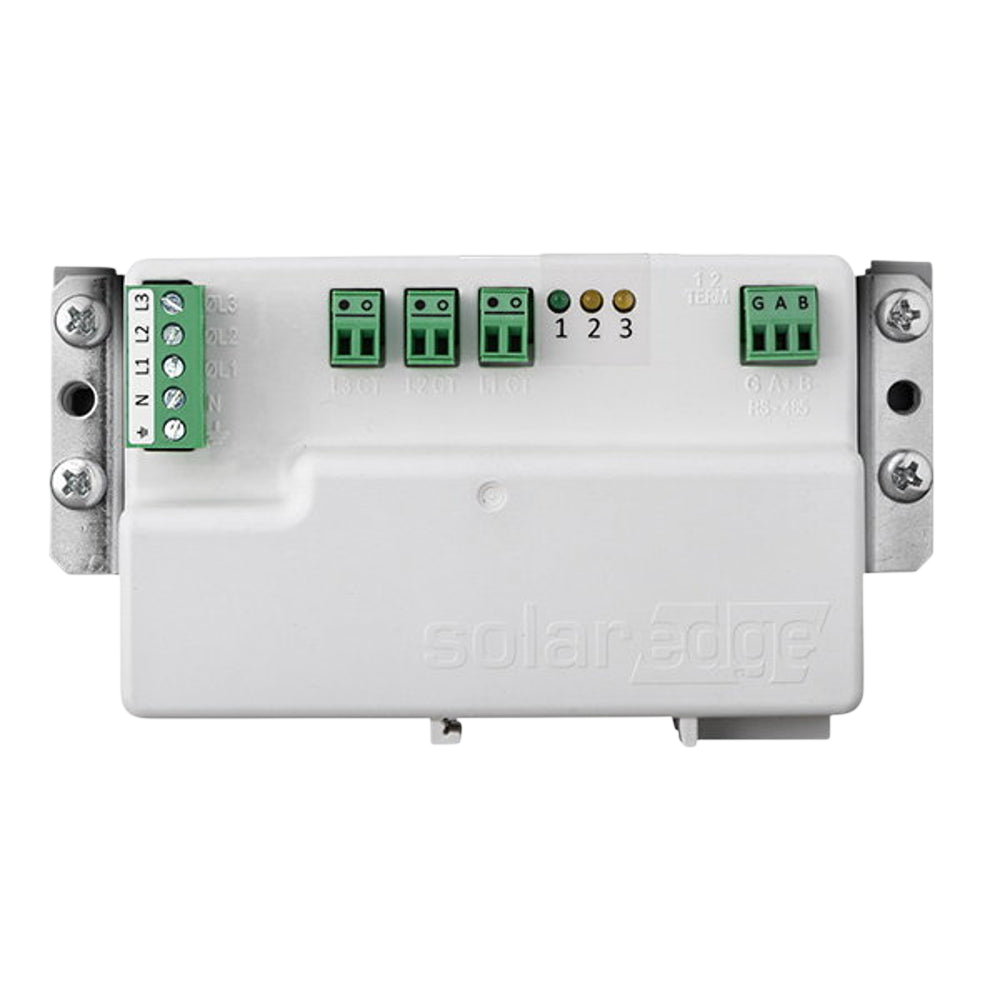

SolarEdge Energiezähler mit Modbus-Anschluss SE-MTR-3Y-400V-A – Wandlermessung
Normaler Preis
€123,80
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Wandlermessung über externe Stromwandler:
Je Phase wird ein separat erhältlicher SolarEdge Stromwandler mit 333-mV-Signal angeschlossen, passend zum Messpunkt mit 100, 250 oder 1.000 A Nennstrom. -
Messwerte für Regelung und Monitoring:
SolarEdge nennt Einspeisebegrenzung, Verbrauchsüberwachung, Erzeugungsmessung und Smart-Energy-Anwendungen als Einsatzzwecke des Zählers. -
RS485 mit Modbus:
Der Zähler wird an einen SolarEdge Wechselrichter oder ein Commercial Gateway angebunden und in SetApp konfiguriert; bis zu zwei Zähler teilen sich einen Bus. -
Kompakt für die Verteilung:
Mit 138,6 × 75 × 35 mm und 225 g wird der Zähler auf DIN-Schiene oder an der Wand im Innenbereich montiert.
Beschreibung
Der SolarEdge Energiezähler mit Modbus-Anschluss SE-MTR-3Y-400V-A ist ein Wandlerzähler für ein- und dreiphasige Netze mit 230/400 V. Er erfasst die Energieflüsse über externe Stromwandler mit 333-mV-Signal; je Phase wird ein Wandler angeschlossen, im dreiphasigen Netz sind also drei Stromwandler erforderlich. Passend sind die separat erhältlichen SolarEdge Stromwandler SECT-SPL mit 100, 250 oder 1.000 A.
Angebunden wird der Zähler über RS485 mit Modbus an einen SolarEdge Wechselrichter oder ein Commercial Gateway. In SetApp wird ihm eine Messfunktion zugeordnet, etwa Einspeisung und Bezug, Verbrauch oder Erzeugung. SolarEdge nennt Einspeisebegrenzung, Verbrauchsüberwachung und Smart-Energy-Anwendungen als Einsatzzwecke. Für Standorte mit dem Gewerbespeicher CSS-OD schreibt SolarEdge einen Energiezähler vor Ort vor.
Montiert wird der Zähler auf DIN-Schiene oder an der Wand; mit IP20 ist er für den Innenbereich vorgesehen. Messpunkt, Wandlergröße, Einbaurichtung und Kommunikationsweg sind anlagenbezogen zu planen.
Angebunden wird der Zähler über RS485 mit Modbus an einen SolarEdge Wechselrichter oder ein Commercial Gateway. In SetApp wird ihm eine Messfunktion zugeordnet, etwa Einspeisung und Bezug, Verbrauch oder Erzeugung. SolarEdge nennt Einspeisebegrenzung, Verbrauchsüberwachung und Smart-Energy-Anwendungen als Einsatzzwecke. Für Standorte mit dem Gewerbespeicher CSS-OD schreibt SolarEdge einen Energiezähler vor Ort vor.
Montiert wird der Zähler auf DIN-Schiene oder an der Wand; mit IP20 ist er für den Innenbereich vorgesehen. Messpunkt, Wandlergröße, Einbaurichtung und Kommunikationsweg sind anlagenbezogen zu planen.
⚙️ Technische Daten
Produkttyp: Energiezähler mit Modbus-Anschluss für Wandlermessung
Modell: SolarEdge Energy Meter with Modbus Connection
Hersteller-Art.-Nr.: SE-MTR-3Y-400V-A
Netzform: einphasig oder dreiphasig (Stern)
Nennspannung: 230/400 V AC
Frequenz: 45–65 Hz
Messung: über externe Stromwandler, 1 je Phase
Stromwandlereingang: 333 mV
Kompatible Stromwandler: SECT-SPL-100A-A, SECT-SPL-250A-A, SECT-SPL-1000A-A
Genauigkeitsklasse: Klasse 1 nach IEC 62053-21
Kommunikation: RS485 (A, B, GND), Modbus; Geräte-ID ab Werk 2
Busabschluss: 120 Ω, zuschaltbar
Eigenverbrauch: max. 3 W
Montage: DIN-Schiene oder Wand
Schutzart: IP20, nur Innenbereich
Abmessungen: 138,6 × 75 × 35 mm
Gewicht: 225 g
Betriebstemperatur: −40 bis +85 °C
Modell: SolarEdge Energy Meter with Modbus Connection
Hersteller-Art.-Nr.: SE-MTR-3Y-400V-A
Netzform: einphasig oder dreiphasig (Stern)
Nennspannung: 230/400 V AC
Frequenz: 45–65 Hz
Messung: über externe Stromwandler, 1 je Phase
Stromwandlereingang: 333 mV
Kompatible Stromwandler: SECT-SPL-100A-A, SECT-SPL-250A-A, SECT-SPL-1000A-A
Genauigkeitsklasse: Klasse 1 nach IEC 62053-21
Kommunikation: RS485 (A, B, GND), Modbus; Geräte-ID ab Werk 2
Busabschluss: 120 Ω, zuschaltbar
Eigenverbrauch: max. 3 W
Montage: DIN-Schiene oder Wand
Schutzart: IP20, nur Innenbereich
Abmessungen: 138,6 × 75 × 35 mm
Gewicht: 225 g
Betriebstemperatur: −40 bis +85 °C
📦 Lieferumfang
1 × SolarEdge Energiezähler mit Modbus-Anschluss SE-MTR-3Y-400V-A
2 × DIN-Schienen-Adapter
4 × Schrauben
1 × Installationsanleitung
2 × DIN-Schienen-Adapter
4 × Schrauben
1 × Installationsanleitung
🔒 Garantie
5 Jahre Herstellergarantie von SolarEdge für den Energiezähler mit Modbus-Anschluss.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit:
- SolarEdge CSS-OD 102.4, CSS-OD 107 und CSS-OD 197
- SolarEdge Synergy 66,6–100 kW
- SolarEdge SE-SIN Multi-Range 20–33,3 kW
- SolarEdge StorEdge SE10K-RWS
Zu beachten:
- Wandlermessung: je Phase ein separat erhältlicher SolarEdge Stromwandler (SECT-SPL-100A-A, -250A-A oder -1000A-A), dreiphasig drei Stück.
- Für Standorte mit SolarEdge CSS-OD ist laut SolarEdge ein Energiezähler vor Ort erforderlich, zusätzlich ein ONE Controller for C&I je Standort.
- Anschluss über RS485 an Wechselrichter oder Commercial Gateway; Kommunikationsplatine ab CPU-Version 4.2.xx, Konfiguration in SetApp.
- Bis zu zwei Zähler je RS485-Bus.
- SolarEdge CSS-OD 102.4, CSS-OD 107 und CSS-OD 197
- SolarEdge Synergy 66,6–100 kW
- SolarEdge SE-SIN Multi-Range 20–33,3 kW
- SolarEdge StorEdge SE10K-RWS
Zu beachten:
- Wandlermessung: je Phase ein separat erhältlicher SolarEdge Stromwandler (SECT-SPL-100A-A, -250A-A oder -1000A-A), dreiphasig drei Stück.
- Für Standorte mit SolarEdge CSS-OD ist laut SolarEdge ein Energiezähler vor Ort erforderlich, zusätzlich ein ONE Controller for C&I je Standort.
- Anschluss über RS485 an Wechselrichter oder Commercial Gateway; Kommunikationsplatine ab CPU-Version 4.2.xx, Konfiguration in SetApp.
- Bis zu zwei Zähler je RS485-Bus.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Werden für den SE-MTR-3Y-400V-A zusätzliche Stromwandler benötigt?
Ja. Je Phase wird ein separat erhältlicher SolarEdge Stromwandler angeschlossen, im dreiphasigen Netz also drei Stück. Das aktuelle Datenblatt führt dafür unter anderem SECT-SPL-100A-A, SECT-SPL-250A-A und SECT-SPL-1000A-A.
Mit welchen SolarEdge Geräten arbeitet der Zähler?
SolarEdge beschreibt den Anschluss über RS485 an SolarEdge Wechselrichter und Commercial Gateways; die Kommunikationsplatine des Wechselrichters benötigt mindestens CPU-Version 4.2.xx. Für den Gewerbespeicher CSS-OD fordert SolarEdge zusätzlich einen Energiezähler am Standort.
Welche Garantie gilt für den Energiezähler?
SolarEdge gewährt für Energy Meter 5 Jahre Garantie ab Installation, spätestens ab vier Monaten nach Auslieferung durch SolarEdge. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
