Tesla 100-A-Stromwandler für Backup Gateway 2 – Gewerbe & Ausland
Normaler Preis
€20,87
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Direkt für Backup Gateway 2:
Der 100-A-CT ist für den internen Sekundärzähler des Gateway 2 vorgesehen und wird nicht mit dem Tesla Remote Meter verwechselt. -
100 A pro CT:
Jeder Sensor misst einen Leiter bis 100 A; bei mehrphasigen Messungen werden die benötigten CTs phasenbezogen eingesetzt. -
Große Distanz bei Bedarf:
Tesla erlaubt bei geeigneter verdrillter 0,5-mm²-Leitung eine Verlängerung bis maximal 100 m. -
Eindeutige Messrichtung:
Die korrekte CT-Ausrichtung ist entscheidend; bei umgekehrter Montage werden negative Stromwerte angezeigt.
Beschreibung
Der Tesla 100-A-Stromwandler ist für den internen Sekundärzähler des Backup Gateway 2 vorgesehen. Er erfasst Ströme bis 100 A und wird direkt an einen der dafür vorgesehenen Gateway-CT-Anschlüsse angeschlossen. Pro Anschluss ist genau ein CT vorgesehen; eine Aufteilung oder Parallelschaltung ist nicht zulässig.
Tesla spezifiziert eine 800 mm lange verdrillte 0,5-mm²-Leitung mit 600-V-/125-°C-Kabelrating. Mit der originalen 3-m-Verlängerung ergibt sich eine Gesamtlänge bis 3,8 m; mit geeignetem verdrilltem Leitungspaar kann die Messleitung gemäß Tesla bis maximal 100 m verlängert werden. Stromrichtung und Phasenzuordnung müssen bei der Inbetriebnahme korrekt eingestellt sein.
Der CT kann im Backup-Gateway-2-Messkonzept unter anderem für Solar-, Anlagen-, Generator-, Last- oder Leitermessungen eingesetzt werden, sofern die jeweilige Konfiguration von Tesla vorgesehen ist. Bei dreiphasigen Messstellen ist je nach Messaufgabe eine phasenbezogene CT-Zuordnung erforderlich.
Tesla spezifiziert eine 800 mm lange verdrillte 0,5-mm²-Leitung mit 600-V-/125-°C-Kabelrating. Mit der originalen 3-m-Verlängerung ergibt sich eine Gesamtlänge bis 3,8 m; mit geeignetem verdrilltem Leitungspaar kann die Messleitung gemäß Tesla bis maximal 100 m verlängert werden. Stromrichtung und Phasenzuordnung müssen bei der Inbetriebnahme korrekt eingestellt sein.
Der CT kann im Backup-Gateway-2-Messkonzept unter anderem für Solar-, Anlagen-, Generator-, Last- oder Leitermessungen eingesetzt werden, sofern die jeweilige Konfiguration von Tesla vorgesehen ist. Bei dreiphasigen Messstellen ist je nach Messaufgabe eine phasenbezogene CT-Zuordnung erforderlich.
⚙️ Technische Daten
Modellnummer: 1467316-00-x
Produkttyp: Stromwandler / CT für Backup Gateway 2
Kapazität: 100 A
Betriebsfrequenz: 50–60 Hz
Kabelrating: 600 V / 125 °C
Leiterquerschnitt: 0,5 mm²
Kabeltyp: verdrillte Leiter

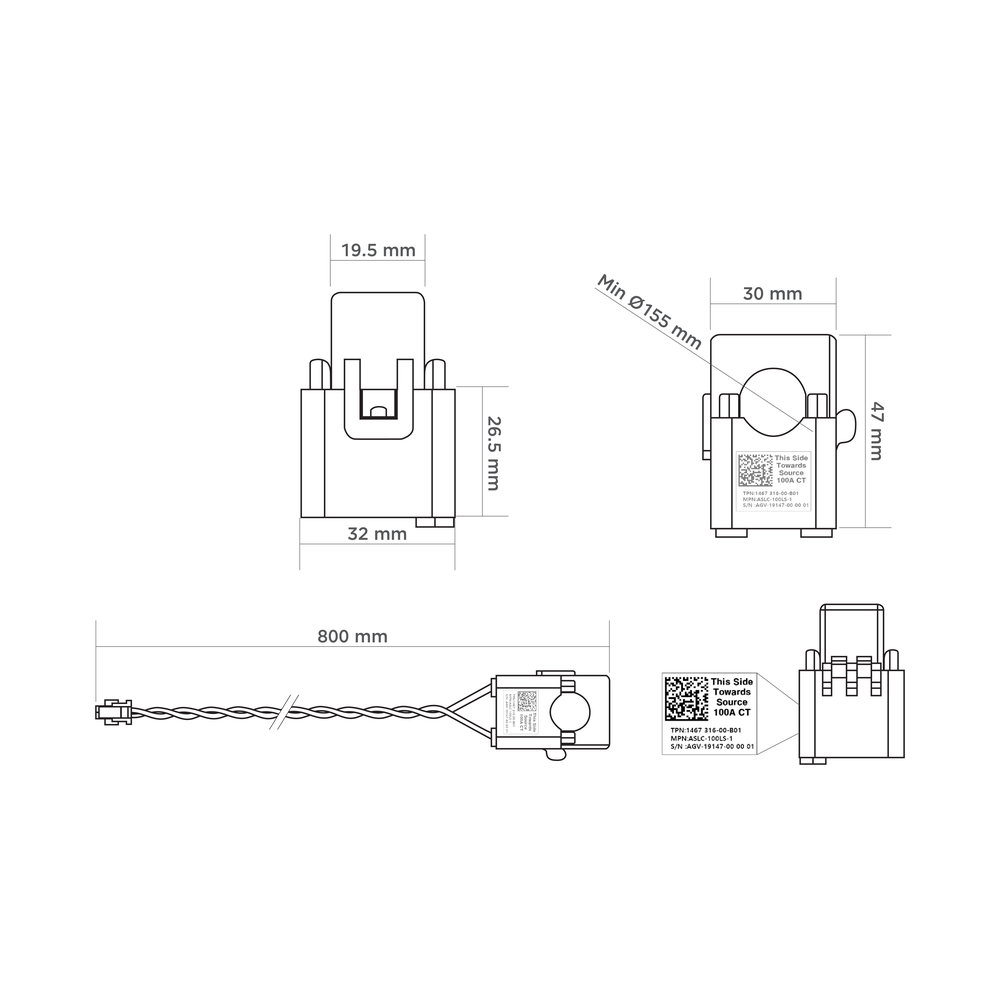

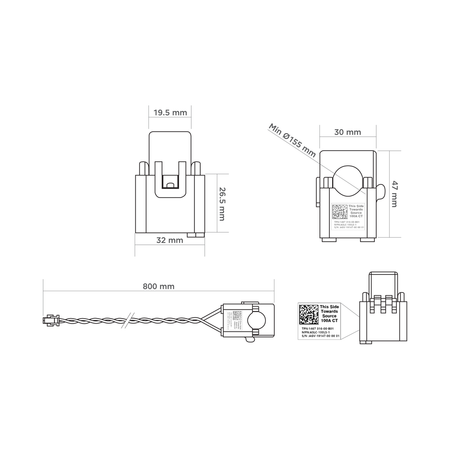

Leitungslänge: 800 mm
Originalverlängerung: 3 m, Tesla P/N 1467274-00-x
Gesamtlänge mit Originalverlängerung: bis 3,8 m
Alternative Verlängerung mit geeignetem verdrilltem Leiterpaar: bis 100 m
CT-Aufteilung: nicht zulässig; 1 CT pro Anschluss
Betriebstemperatur: −20 bis +50 °C
Max. Luftfeuchte: 95 % RH, kondensierend
Produkttyp: Stromwandler / CT für Backup Gateway 2
Kapazität: 100 A
Betriebsfrequenz: 50–60 Hz
Kabelrating: 600 V / 125 °C
Leiterquerschnitt: 0,5 mm²
Kabeltyp: verdrillte Leiter
Leitungslänge: 800 mm
Originalverlängerung: 3 m, Tesla P/N 1467274-00-x
Gesamtlänge mit Originalverlängerung: bis 3,8 m
Alternative Verlängerung mit geeignetem verdrilltem Leiterpaar: bis 100 m
CT-Aufteilung: nicht zulässig; 1 CT pro Anschluss
Betriebstemperatur: −20 bis +50 °C
Max. Luftfeuchte: 95 % RH, kondensierend
📦 Lieferumfang
1 × Tesla 100-A-Stromwandler für Backup Gateway 2, Modellfamilie 1467316-00-x
🔌 Kompatibel mit
Nur für die vorgesehenen zusätzlichen CT-Eingänge des Tesla Backup Gateway 2. Nicht als 200-A-CT am Tesla Remote Meter verwenden; Messrichtung, Phase und Messaufgabe bei der Inbetriebnahme korrekt konfigurieren.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Kann der Tesla 100-A-CT geteilt oder parallel geschaltet werden?
Nein. Tesla schreibt einen 100-A-CT pro vorgesehenem Gateway-Anschluss vor.
Wie weit kann der CT vom Gateway entfernt sein?
Mit der originalen 3-m-Verlängerung bis insgesamt 3,8 m; mit geeignetem verdrilltem 0,5-mm²-Leiterpaar erlaubt Tesla bis zu 100 m.
Was passiert bei falscher Einbaurichtung?
Tesla weist darauf hin, dass ein entgegen der vorgesehenen Richtung montierter CT negative Stromwerte liefert. Richtung und Phasenzuordnung müssen bei der Inbetriebnahme stimmen.
