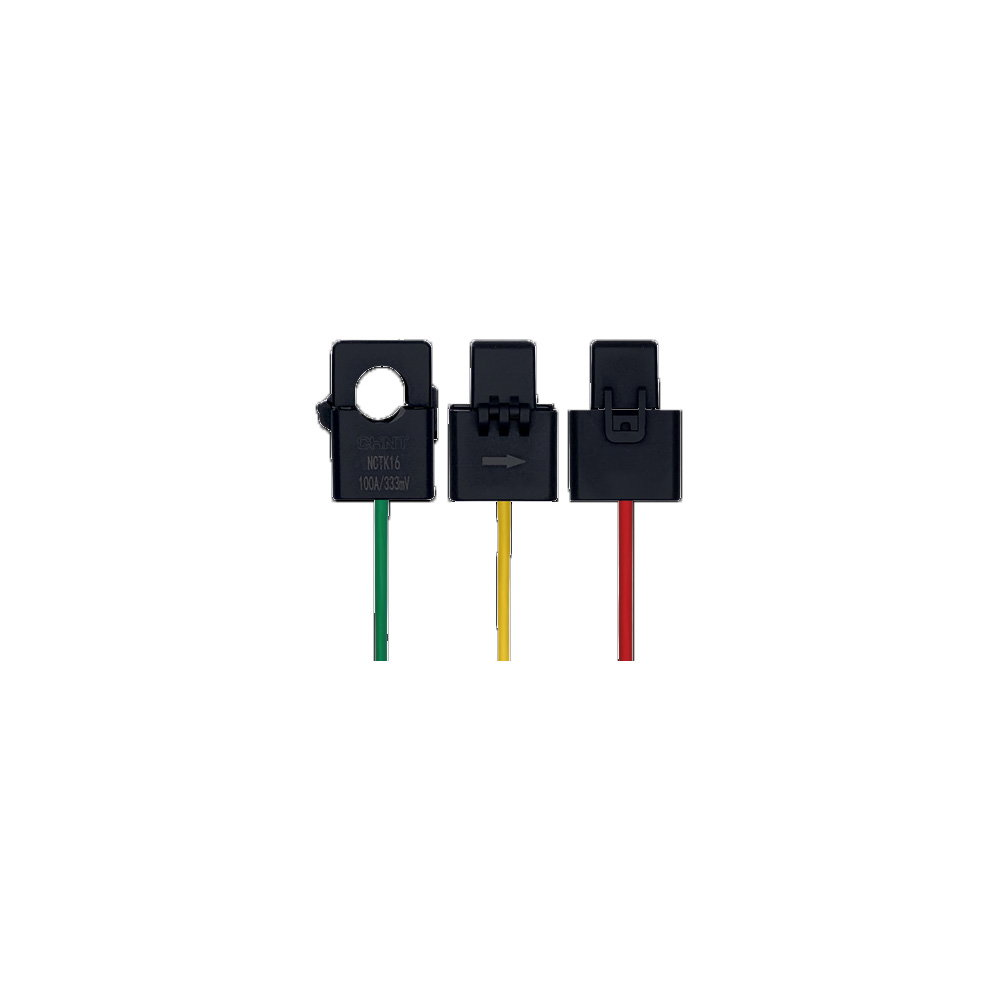

Sungrow Messwandler-Set 100 A / 250 A für DTSU666-20 – Gewerbe & Ausland
Normaler Preis
€26,70
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Kompletter Satz für drei Außenleiter:
Drei gleichartige Stromwandler bilden einen vollständigen dreiphasigen Messsatz für den Sungrow DTSU666-20. -
100 A oder 250 A passend zum Anschluss:
Der Messbereich kann an den maximal erwarteten Leiterstrom angepasst werden. 100-A- und 250-A-Wandler dürfen innerhalb eines Messpunkts nicht miteinander gemischt werden. -
333-mV-Signal für den DTSU666-20:
Beide angebotenen Ausführungen arbeiten mit 333-mV-Sekundärsignal und sind für das dokumentierte Sungrow DTSU666-20-Messkonzept vorgesehen. -
Definierte Anschlussleitung:
Die Sungrow Quick Installation Guide nennt für die 100-A- und 250-A-Wandler 8.000 ± 20 mm Leitungslänge und erlaubt das Kürzen passend zur Einbausituation.
Beschreibung
Die Sungrow Stromwandler-Sets ergänzen den indirekt messenden DTSU666-20 Energiezähler. Jede Variante besteht aus drei Stromwandlern für die drei Außenleiter eines dreiphasigen Messpunkts. Zur Auswahl stehen ein 100-A- und ein 250-A-Satz, jeweils mit 333-mV-Ausgangssignal.
Die aktuelle Sungrow Quick Installation Guide nennt für die 100-A- und 250-A-Wandler eine Anschlussleitung von 8.000 ± 20 mm. Die Leitung darf bei Bedarf passend zur Einbausituation gekürzt werden. Einbauort, Leiterabmessungen, Kabelführung und sichere Befestigung müssen dennoch vor der Montage geprüft werden.
Für korrekte Leistungswerte sind Pfeilrichtung, Phasenzuordnung und Anschluss am Zähler exakt nach dem Sungrow-Schaltbild auszuführen. Die Wandler werden gemeinsam als dreiphasiger Satz verwendet; 100-A- und 250-A-Ausführungen dürfen innerhalb eines Messpunkts nicht gemischt werden.
Der Messbereich ist passend zum maximal erwarteten Leiterstrom auszuwählen. Vor Bestellung sind daher Anlagenstrom, Einbauraum und die konkrete DTSU666-20-Systemfreigabe zu prüfen.
Die aktuelle Sungrow Quick Installation Guide nennt für die 100-A- und 250-A-Wandler eine Anschlussleitung von 8.000 ± 20 mm. Die Leitung darf bei Bedarf passend zur Einbausituation gekürzt werden. Einbauort, Leiterabmessungen, Kabelführung und sichere Befestigung müssen dennoch vor der Montage geprüft werden.
Für korrekte Leistungswerte sind Pfeilrichtung, Phasenzuordnung und Anschluss am Zähler exakt nach dem Sungrow-Schaltbild auszuführen. Die Wandler werden gemeinsam als dreiphasiger Satz verwendet; 100-A- und 250-A-Ausführungen dürfen innerhalb eines Messpunkts nicht gemischt werden.
Der Messbereich ist passend zum maximal erwarteten Leiterstrom auszuwählen. Vor Bestellung sind daher Anlagenstrom, Einbauraum und die konkrete DTSU666-20-Systemfreigabe zu prüfen.
⚙️ Technische Daten
Produkttyp: dreiphasiges Stromwandler-Set
Varianten: 3 × 100 A / 3 × 250 A
Kompatibler Zähler: Sungrow DTSU666-20
Ausgangssignal: 333 mV
Anschlussleitung: 8.000 ± 20 mm laut Sungrow Quick Installation Guide
Mischbetrieb: 100-A- und 250-A-Wandler an einem Energy Meter nicht miteinander kombinieren
Auswahlkriterien: maximaler Leiterstrom, Leiterabmessungen, Einbauplatz, Pfeilrichtung und Phasenzuordnung
Varianten: 3 × 100 A / 3 × 250 A
Kompatibler Zähler: Sungrow DTSU666-20
Ausgangssignal: 333 mV
Anschlussleitung: 8.000 ± 20 mm laut Sungrow Quick Installation Guide
Mischbetrieb: 100-A- und 250-A-Wandler an einem Energy Meter nicht miteinander kombinieren
Auswahlkriterien: maximaler Leiterstrom, Leiterabmessungen, Einbauplatz, Pfeilrichtung und Phasenzuordnung
📦 Lieferumfang
3 × Sungrow Stromwandler in der gewählten 100-A- oder 250-A-Ausführung
3 × fest angeschlossene Anschlussleitung, 8.000 ± 20 mm laut Sungrow Quick Installation Guide
3 × fest angeschlossene Anschlussleitung, 8.000 ± 20 mm laut Sungrow Quick Installation Guide
🔒 Garantie
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibler Energiezähler:
- Sungrow DTSU666-20
Ausführungen:
- 100 A / 333 mV
- 250 A / 333 mV
Vor Bestellung prüfen:
- maximaler Leiterstrom
- Leiterabmessung und Einbauplatz
- aktuelle CT-/Kabelrevision
- Pfeilrichtung und Phasenzuordnung
- Parametrierung und Verdrahtung nach aktuellem Sungrow DTSU666-20-Schaltbild
- Sungrow DTSU666-20
Ausführungen:
- 100 A / 333 mV
- 250 A / 333 mV
Vor Bestellung prüfen:
- maximaler Leiterstrom
- Leiterabmessung und Einbauplatz
- aktuelle CT-/Kabelrevision
- Pfeilrichtung und Phasenzuordnung
- Parametrierung und Verdrahtung nach aktuellem Sungrow DTSU666-20-Schaltbild
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür ist das Sungrow Stromwandler-Set vorgesehen?
Für die indirekte dreiphasige Messung mit dem Sungrow DTSU666-20. Ein Set umfasst drei gleichartige Split-Core-Stromwandler.
Welche Strombereiche stehen zur Auswahl?
100 A / 333 mV und 250 A / 333 mV.
Welche Kabellänge haben die Stromwandler?
Die öffentlich verfügbaren Sungrow Unterlagen zeigen unterschiedliche Revisionsstände mit 6 m beziehungsweise 8.000 ± 20 mm. Deshalb muss die konkrete Lieferausführung vor Bestellung bestätigt werden.
