Weidmüller PV-STICK Steckverbinder – 5 Paare
Normaler Preis
€33,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Passendere Mindestmenge für Hausanlagen:
Fünf Paare decken viele typische Anwendungen ab, ohne Einzelverkauf oder ein verpflichtendes 10-Paar-Paket. -
Bedarf in Fünferschritten anpassbar:
Über die Mengenwahl können 5, 10, 15, 20 oder 25 Paare bestellt werden. -
Keine klassische Crimpzange für die Kontaktierung erforderlich:
Die SNAP-IN-Technik vereinfacht die Feldkonfektionierung und reduziert den Bedarf an speziellen Crimpeinsätzen. -
Für 4- und 6-mm²-PV-Leitungen einsetzbar:
Das Stecksystem ist für häufig verwendete Kabelquerschnitte geeignet, sofern auch der Außendurchmesser freigegeben ist. -
Einheitliches Stecksystem statt riskanter Mischverbindungen:
Die konsequente Verwendung derselben Weidmüller-Familie reduziert Fehler durch nicht freigegebene Herstellerkombinationen.
Beschreibung

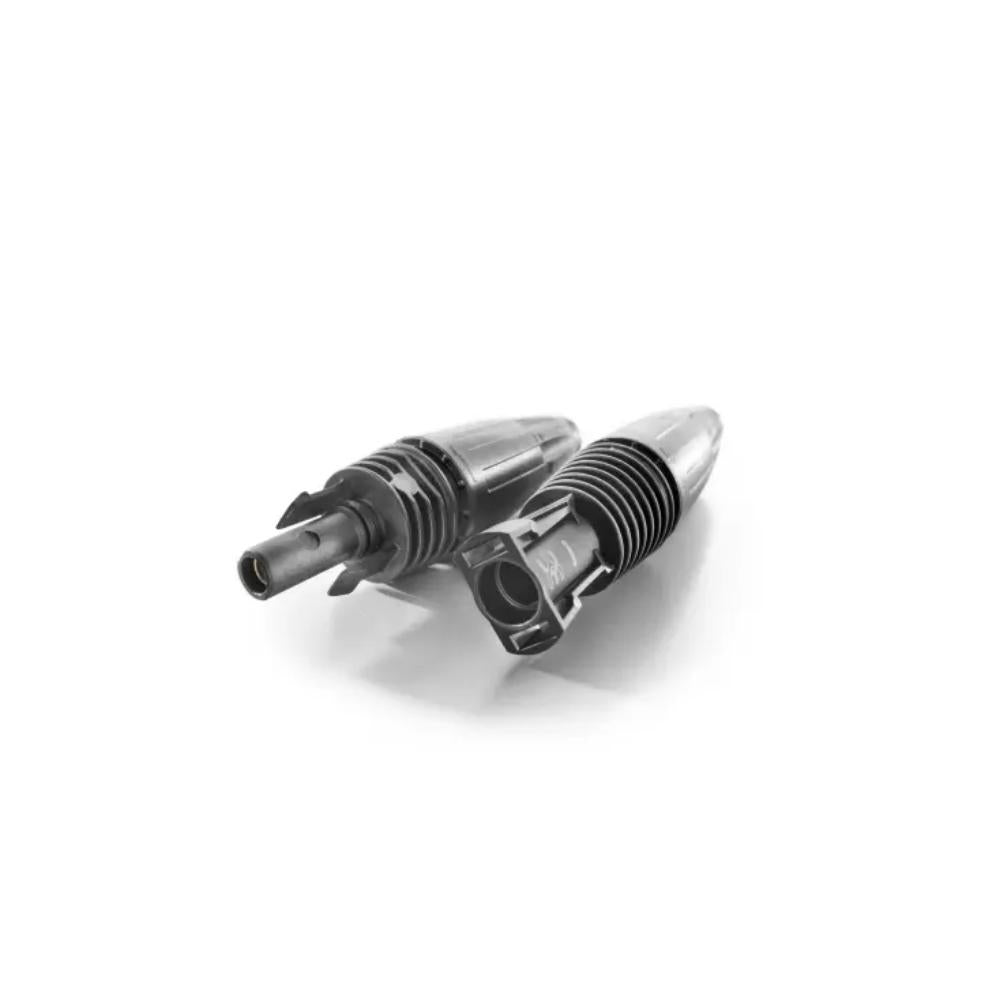

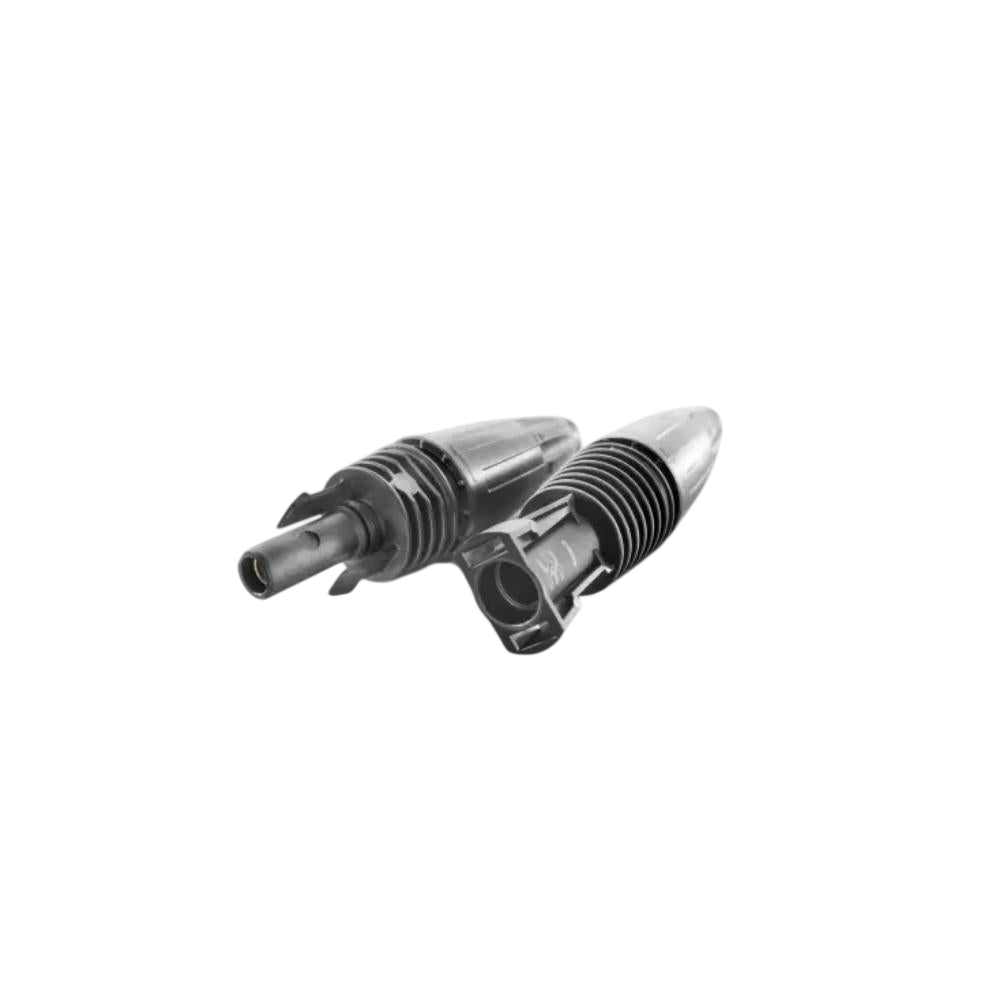

Das Weidmüller PV-STICK Steckverbinder-Set enthält fünf vollständige Paare für die fachgerechte Konfektionierung von PV-Gleichstromleitungen. Jedes Paar besteht aus einem männlichen und einem weiblichen Steckverbinder.
Fünf Paare sind ein sinnvoller Kompromiss für typische Hausanlagen: Der Kunde muss keine einzelnen Kontakte bestellen, erhält aber deutlich weniger Restmaterial als bei einem verpflichtenden 10-Paar-Set. Im Anlagenkonfigurator kann die Anzahl der 5-Paar-Packungen gewählt werden. Damit lassen sich 5, 10, 15, 20 oder 25 Paare zusammenstellen.
Die SNAP-IN-Anschlusstechnik kommt ohne klassische Crimpung aus. Nach dem fachgerechten Abisolieren wird der Leiter entsprechend der Montageanleitung in den Steckverbinder eingesetzt und sicher kontaktiert. Dadurch wird kein spezieller Crimpeinsatz für dieses Stecksystem benötigt.
Mit bis zu 1.500 V DC, 30 A Bemessungsstrom sowie IP65 beziehungsweise IP68 im gesteckten Zustand ist das System für PV-Außenbereiche ausgelegt. Kabelquerschnitt, Außendurchmesser und Kabelnorm müssen innerhalb der Herstellerfreigabe liegen.
Optisch ähnliche Steckverbinder verschiedener Hersteller oder Produktfamilien dürfen nicht ohne ausdrückliche gemeinsame Freigabe verbunden werden. Verarbeitung und Prüfung gehören in die Hände einer qualifizierten Elektrofachkraft.
Fünf Paare sind ein sinnvoller Kompromiss für typische Hausanlagen: Der Kunde muss keine einzelnen Kontakte bestellen, erhält aber deutlich weniger Restmaterial als bei einem verpflichtenden 10-Paar-Set. Im Anlagenkonfigurator kann die Anzahl der 5-Paar-Packungen gewählt werden. Damit lassen sich 5, 10, 15, 20 oder 25 Paare zusammenstellen.
Die SNAP-IN-Anschlusstechnik kommt ohne klassische Crimpung aus. Nach dem fachgerechten Abisolieren wird der Leiter entsprechend der Montageanleitung in den Steckverbinder eingesetzt und sicher kontaktiert. Dadurch wird kein spezieller Crimpeinsatz für dieses Stecksystem benötigt.
Mit bis zu 1.500 V DC, 30 A Bemessungsstrom sowie IP65 beziehungsweise IP68 im gesteckten Zustand ist das System für PV-Außenbereiche ausgelegt. Kabelquerschnitt, Außendurchmesser und Kabelnorm müssen innerhalb der Herstellerfreigabe liegen.
Optisch ähnliche Steckverbinder verschiedener Hersteller oder Produktfamilien dürfen nicht ohne ausdrückliche gemeinsame Freigabe verbunden werden. Verarbeitung und Prüfung gehören in die Hände einer qualifizierten Elektrofachkraft.
⚙️ Technische Daten
Hersteller: Weidmüller
Produktfamilie: PV-STICK SET
Hersteller-Art.-Nr. je Einzelpaar: 1422030000
Verkaufseinheit im Shop: 5 vollständige Paare
Mengenwahl im Konfigurator: 1–5 Verkaufseinheiten, entsprechend 5–25 Paaren
Leiterquerschnitt: 4–6 mm²
Freigegebener Kabelaußendurchmesser: 5,4–7,6 mm
Bemessungsspannung: 1.500 V DC
Bemessungsstrom: 30 A
Schutzart gesteckt: IP65 / IP68 (1 m, 60 min)
Schutzart offen: IP2X
Kabelstandard: IEC 62930:2017
Steckverbinderprüfung: TÜV Rheinland nach IEC 62852
Dauergebrauchstemperatur: -40 bis +85 °C
Anschlusstechnik: SNAP IN, ohne klassische Crimpung
Wichtig: Die Hersteller-EAN des Einzelpaars darf nicht als EAN des selbst zusammengestellten 5-Paar-Bundles verwendet werden.
Produktfamilie: PV-STICK SET
Hersteller-Art.-Nr. je Einzelpaar: 1422030000
Verkaufseinheit im Shop: 5 vollständige Paare
Mengenwahl im Konfigurator: 1–5 Verkaufseinheiten, entsprechend 5–25 Paaren
Leiterquerschnitt: 4–6 mm²
Freigegebener Kabelaußendurchmesser: 5,4–7,6 mm
Bemessungsspannung: 1.500 V DC
Bemessungsstrom: 30 A
Schutzart gesteckt: IP65 / IP68 (1 m, 60 min)
Schutzart offen: IP2X
Kabelstandard: IEC 62930:2017
Steckverbinderprüfung: TÜV Rheinland nach IEC 62852
Dauergebrauchstemperatur: -40 bis +85 °C
Anschlusstechnik: SNAP IN, ohne klassische Crimpung
Wichtig: Die Hersteller-EAN des Einzelpaars darf nicht als EAN des selbst zusammengestellten 5-Paar-Bundles verwendet werden.
📦 Lieferumfang
1 Verkaufseinheit enthält:
5 × männlichen Weidmüller PV-STICK
5 × weiblichen Weidmüller PV-STICK
Bei höherer Mengenwahl wird die komplette 5-Paar-Einheit entsprechend mehrfach geliefert.
Nicht enthalten: PV-Kabel, Abisolierwerkzeug, Prüfgerät, Demontagewerkzeug oder weitere Anschlusskomponenten.
5 × männlichen Weidmüller PV-STICK
5 × weiblichen Weidmüller PV-STICK
Bei höherer Mengenwahl wird die komplette 5-Paar-Einheit entsprechend mehrfach geliefert.
Nicht enthalten: PV-Kabel, Abisolierwerkzeug, Prüfgerät, Demontagewerkzeug oder weitere Anschlusskomponenten.
🔒 Garantie
2 Jahre Herstellergarantie gemäß aktuellem Weidmüller-Datenblatt. Es gelten die aktuellen Garantiebedingungen des Herstellers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Benötige ich für PV-STICK eine Crimpzange?
Für die SNAP-IN-Kontaktierung ist keine klassische Crimpzange erforderlich. Das Kabel muss dennoch fachgerecht abisoliert, eingesetzt, verriegelt und anschließend geprüft werden.
Kann PV-STICK mit MC4-Steckern eines anderen Herstellers verbunden werden?
Steckverbinder verschiedener Hersteller oder Produktfamilien sollten nicht gemischt werden, sofern keine ausdrückliche gemeinsame Freigabe vorliegt. Verwende je Verbindung ein einheitlich freigegebenes System.
Wie viele Paare kann ich bestellen?
Eine Verkaufseinheit enthält fünf Paare. Über die Mengenwahl können ein bis fünf Sets bestellt werden, also insgesamt 5, 10, 15, 20 oder 25 Paare.
Für welche Kabel ist der Stecker geeignet?
Der freigegebene Bereich beträgt 4 bis 6 mm² Leiterquerschnitt und 5,4 bis 7,6 mm Kabelaußendurchmesser. Zusätzlich muss das konkrete PV-Kabel nach IEC 62930 geeignet sein.
