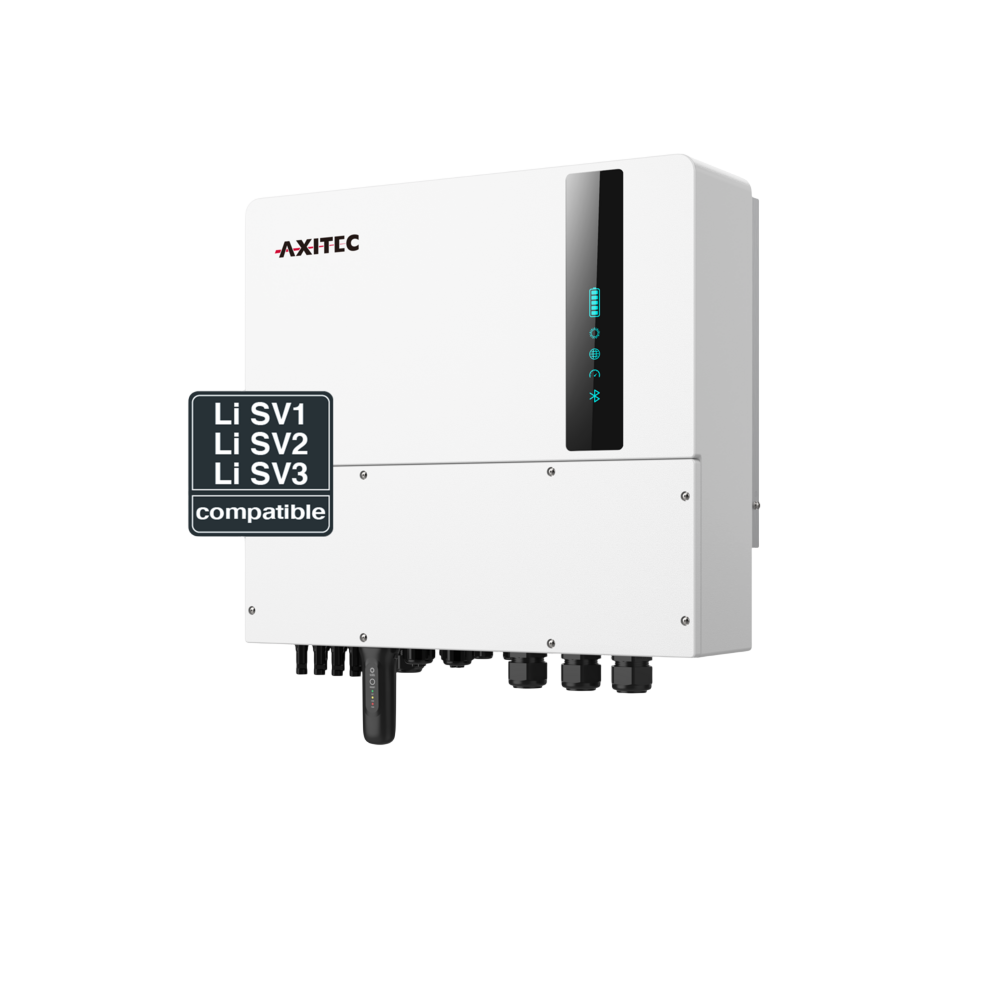

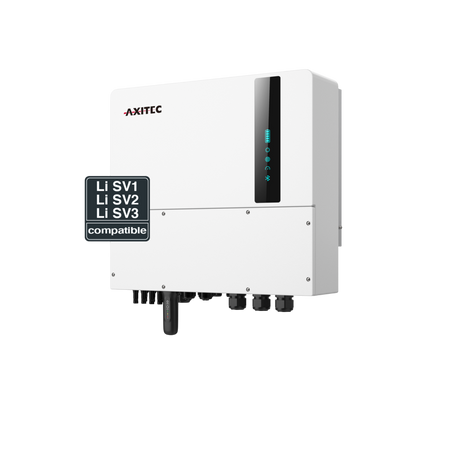

AXITEC AXIhycon 12H–20H Hybridwechselrichter
Normaler Preis
€1.649,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Vier unabhängige MPP-Tracker:
Vier Dach- oder Generatorflächen können getrennt nachgeführt werden. Je Tracker stehen 20 A Eingangsstrom und 30 A Kurzschlussstrom bereit. -
Bis zu 32 kWp PV-Generator:
Die drei Leistungsstufen erlauben 19,2 bis 32 kWp empfohlene PV-Leistung. Das bietet Reserven für hohe Eigenverbrauchs- und Speicheranteile. -
50 A Lade- und Entladestrom:
Der 120–800-V-Anschluss unterstützt leistungsfähige Hochvoltspeicher. Die nutzbare Leistung hängt von Modulzahl und Speicherfreigabe ab. -
Backup in unter 10 ms:
Die dreiphasige Ersatzstromausgabe kann schnell übernehmen. Das vollständige Last- und Schutzkonzept ist projektspezifisch zu planen. -
98,5 % Wirkungsgrad bei IP66:
Hoher Wirkungsgrad und robustes Gehäuse unterstützen den dauerhaft effizienten Betrieb. Die Kommunikation ist für Monitoring und Energiemanagement breit aufgestellt.
Beschreibung
Der AXITEC AXIhycon 12H–20H Hybridwechselrichter ist ein dreiphasiger Hybridwechselrichter für größere Wohnanlagen und Gewerbeprojekte. Die Serie bündelt AXIhycon 12H / 15H / 20H und bietet 4 MPP-Tracker mit je einem PV-Eingang für eine differenzierte PV-Auslegung.
Der Batterieanschluss arbeitet im Bereich 120–800 V; Lade- und Entladeleistung richten sich nach der gewählten Gerätevariante und dem freigegebenen Speicher. Die Ersatzstromumschaltung erfolgt in weniger als 10 ms; Leistungsbedarf, Batterie und Lastverteilung müssen dafür gemeinsam ausgelegt werden.
AFCI, DC-Schalter und umfassende elektrische Schutzfunktionen ergänzen das robuste Gehäuse. Das Gehäuse mit IP66 ist für den beschriebenen Einsatz ausgelegt; CAN, RS485, WLAN und LAN stehen für Inbetriebnahme, Anlagenkommunikation und Monitoring bereit.
Vier unabhängige MPP-Tracker mit jeweils einem PV-Eingang erleichtern die Aufteilung größerer Generatorfelder auf unterschiedliche Dachflächen. Der MPP-Bereich von 200 bis 850 V, 20 A Eingangsstrom und 30 A Kurzschlussstrom je Tracker bieten Reserven für aktuelle Hochleistungsmodule innerhalb der jeweiligen Stringgrenzen.
Der Hochvolt-Batterieanschluss arbeitet im Bereich von 120 bis 800 V und ist für die freigegebenen AXIstorage-Li-Systeme vorgesehen. Für Ersatzstromanwendungen ist eine Umschaltzeit von unter 10 ms angegeben; Lastverteilung, Speicherleistung und Schutzkonzept müssen dazu gemeinsam ausgelegt werden. CAN, RS485, WLAN und LAN stehen für Kommunikation und Monitoring zur Verfügung.
Der Batterieanschluss arbeitet im Bereich 120–800 V; Lade- und Entladeleistung richten sich nach der gewählten Gerätevariante und dem freigegebenen Speicher. Die Ersatzstromumschaltung erfolgt in weniger als 10 ms; Leistungsbedarf, Batterie und Lastverteilung müssen dafür gemeinsam ausgelegt werden.
AFCI, DC-Schalter und umfassende elektrische Schutzfunktionen ergänzen das robuste Gehäuse. Das Gehäuse mit IP66 ist für den beschriebenen Einsatz ausgelegt; CAN, RS485, WLAN und LAN stehen für Inbetriebnahme, Anlagenkommunikation und Monitoring bereit.
Vier unabhängige MPP-Tracker mit jeweils einem PV-Eingang erleichtern die Aufteilung größerer Generatorfelder auf unterschiedliche Dachflächen. Der MPP-Bereich von 200 bis 850 V, 20 A Eingangsstrom und 30 A Kurzschlussstrom je Tracker bieten Reserven für aktuelle Hochleistungsmodule innerhalb der jeweiligen Stringgrenzen.
Der Hochvolt-Batterieanschluss arbeitet im Bereich von 120 bis 800 V und ist für die freigegebenen AXIstorage-Li-Systeme vorgesehen. Für Ersatzstromanwendungen ist eine Umschaltzeit von unter 10 ms angegeben; Lastverteilung, Speicherleistung und Schutzkonzept müssen dazu gemeinsam ausgelegt werden. CAN, RS485, WLAN und LAN stehen für Kommunikation und Monitoring zur Verfügung.
⚙️ Technische Daten
Wechselrichterart: Hybridwechselrichter
Phasen: 3-phasig
Varianten: AXIhycon 12H / 15H / 20H
AC-Nennleistung: 12 / 15 / 20 kW
Empfohlene maximale PV-Leistung: 19,2 / 24 / 32 kWp
MPP-Tracker: 4 MPP-Tracker mit je einem PV-Eingang
Max. DC-Spannung: 1000 V
MPP-Spannungsbereich: 200–850 V
PV-Eingangsstrom: 20 A je MPPT
PV-Kurzschlussstrom: 30 A je MPPT
Batteriespannung: 120–800 V
Max. Lade-/Entladeleistung: 12 / 15 / 20 kW
Backup-Umschaltzeit: in weniger als 10 ms
Max. Wirkungsgrad: 98,5 %
Schutzart: IP66
Abmessungen: 563 × 546 × 235 mm
Gewicht: 38,4 kg
Kommunikation: CAN, RS485, WLAN und LAN
Phasen: 3-phasig
Varianten: AXIhycon 12H / 15H / 20H
AC-Nennleistung: 12 / 15 / 20 kW
Empfohlene maximale PV-Leistung: 19,2 / 24 / 32 kWp
MPP-Tracker: 4 MPP-Tracker mit je einem PV-Eingang
Max. DC-Spannung: 1000 V
MPP-Spannungsbereich: 200–850 V
PV-Eingangsstrom: 20 A je MPPT
PV-Kurzschlussstrom: 30 A je MPPT
Batteriespannung: 120–800 V
Max. Lade-/Entladeleistung: 12 / 15 / 20 kW
Backup-Umschaltzeit: in weniger als 10 ms
Max. Wirkungsgrad: 98,5 %
Schutzart: IP66
Abmessungen: 563 × 546 × 235 mm
Gewicht: 38,4 kg
Kommunikation: CAN, RS485, WLAN und LAN
📦 Lieferumfang
1 × AXITEC AXIhycon 12H–20H Hybridwechselrichter gemäß gewählter Leistungsvariante
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
Batteriespeicher, Zähler und projektspezifische Backup-/Schalttechnik sind nicht enthalten.
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
Batteriespeicher, Zähler und projektspezifische Backup-/Schalttechnik sind nicht enthalten.
🔒 Garantie
10 Jahre Herstellergarantie gemäß AXITEC Datenblatt; maßgeblich sind die zum Kaufzeitpunkt gültigen AXITEC Garantiebedingungen.
🔌 Kompatibel mit
Kompatible AXITEC Speicher:
- AXIstorage Li SV1
- AXIstorage Li SV2
- AXIstorage Li SV3
Zu beachten:
- zulässige Modulzahl und Batteriespannung je Wechselrichtervariante
- aktueller Firmwarestand
- gültige AXITEC Kompatibilitäts- und Leistungstabellen
- AXIstorage Li SV1
- AXIstorage Li SV2
- AXIstorage Li SV3
Zu beachten:
- zulässige Modulzahl und Batteriespannung je Wechselrichtervariante
- aktueller Firmwarestand
- gültige AXITEC Kompatibilitäts- und Leistungstabellen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Leistungsvarianten sind erhältlich?
Die Auswahl umfasst 12 / 15 / 20 kW.
Wie viele MPP-Tracker stehen zur Verfügung?
4 MPP-Tracker mit je einem PV-Eingang stehen für die PV-Auslegung zur Verfügung.
Kann der Wechselrichter Ersatzstrom bereitstellen?
Ja. Die angegebene Umschaltzeit beträgt in weniger als 10 ms; Batterie, Lasten und Schaltkonzept müssen dafür passend ausgelegt werden.
Sind Speicher oder Messkomponenten enthalten?
Nein. Batteriespeicher, Smart Meter und weitere projektspezifische Komponenten werden separat ausgewählt.
