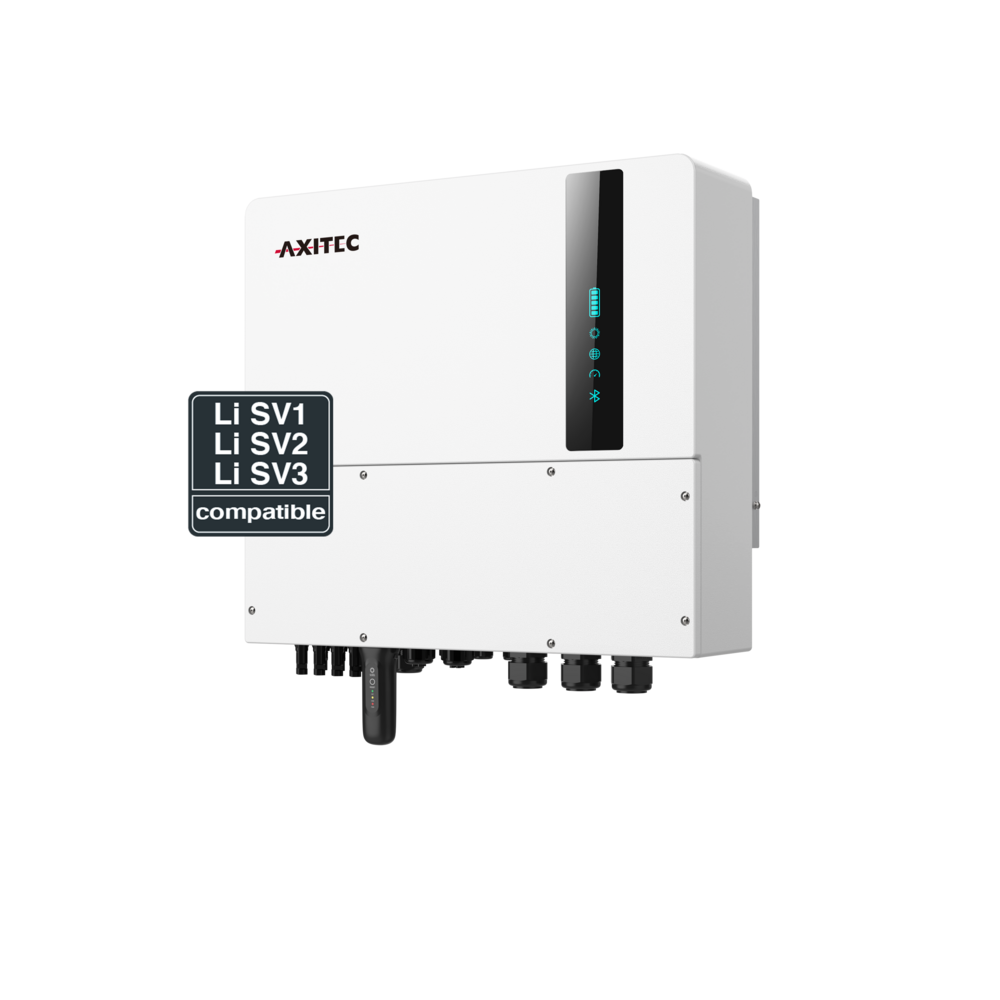

AXITEC AXIhycon 12H–20H Hybridwechselrichter – Gewerbe & Ausland
Normaler Preis
€1.962,31
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Vier MPP-Tracker für größere Generatorflächen:
Vier unabhängig geregelte PV-Eingänge ermöglichen die getrennte Führung unterschiedlicher Dachbereiche. Der MPP-Bereich von 200–850 V unterstützt dabei verschiedene Stringlängen innerhalb der Herstellergrenzen. -
Größere Modulfelder bis maximal 32 kWp anschließen:
Drei Leistungsstufen erlauben maximal 19,2, 24 beziehungsweise 32 kWp PV-Leistung. Eine größere Modulfläche kann schwächere Sonnenstunden besser nutzen, wenn Stringspannungen und Trackerströme innerhalb der jeweiligen Herstellergrenzen bleiben. -
Hochvolt-Batterieanschluss von 120–800 V:
Kompatible AXIstorage-Li-Systeme lassen sich direkt im Bereich von 120–800 V anbinden. Die maximale Lade- und Entladeleistung folgt mit 12, 15 oder 20 kW der Geräteklasse; ein separater Batteriewechselrichter entfällt. -
Backup-Umschaltung in unter 10 ms:
Die dreiphasige Ersatzstromfunktion kann bei passender Systemplanung sehr schnell übernehmen. Lastverteilung, Speicherleistung und Schutztechnik müssen dabei auf die gewählte AXIhycon Leistungsstufe abgestimmt werden. -
SG-Ready-Wärmepumpen in die Steuerung einbinden:
Der AXIhycon 12H–20H bietet einen Anschluss zur Ansteuerung kompatibler SG-Ready-Wärmepumpen. Damit können Start, Stopp und Leistungsanforderungen in die Anlagenregelung eingebunden werden, sofern Verdrahtung und Einstellungen auf die Wärmepumpe abgestimmt sind.
Beschreibung
Der AXITEC AXIhycon 12H–20H Hybridwechselrichter richtet sich als dreiphasiger Hybridwechselrichter an größere Wohnanlagen und Gewerbeprojekte. Die Serie bündelt AXIhycon 12H / 15H / 20H und bietet 4 MPP-Tracker mit je einem PV-Eingang für eine differenzierte PV-Auslegung. Auf der Batterieseite gilt ein Spannungsbereich von 120–800 V. Die tatsächlich verfügbare Lade- und Entladeleistung ergibt sich aus der gewählten Wechselrichterstufe und dem freigegebenen Speichersystem.
Der MPP-Bereich von 200–850 V, 20 A Eingangsstrom und 30 A Kurzschlussstrom je Tracker bieten Reserven für aktuelle Hochleistungsmodule innerhalb der jeweiligen Stringgrenzen. Jeder der vier Generatorbereiche wird eigenständig geregelt. Das erleichtert beispielsweise die Kombination mehrerer Dachausrichtungen oder die zusätzliche Belegung eines Nebengebäudes. Die elektrischen Anschlussgrenzen sind dabei für jeden Tracker einzeln und für den gesamten PV-Generator einzuhalten.
Überschüssige Erzeugung kann in einem freigegebenen AXIstorage-Speicher für spätere Lasten bereitgehalten werden. Der Energieaustausch wird anhand der eingerichteten Anlagenmessung gesteuert. Über die vorgesehene SG-Ready-Ansteuerung lässt sich außerdem eine kompatible Wärmepumpe einbinden, wenn Anschlüsse und Einstellungen passend eingerichtet sind. Damit können geeignete Wärmeverbraucher in die Nutzung des verfügbaren Solarstroms einbezogen werden, ohne ihre elektrische Aufnahmeleistung mit der Wechselrichterleistung gleichzusetzen.
Der separate Backup-Anschluss ermöglicht mit betriebsbereitem Speicher eine Ersatzstromversorgung ausgewählter Stromkreise; AXITEC nennt dafür weniger als zehn Millisekunden Umschaltzeit. Die zulässige Dauerleistung, Batteriebestückung und Anlaufströme bleiben für die Lastaufteilung entscheidend. Das IP66-Gerät verfügt über eine geregelte Kühlung und benötigt die vorgeschriebenen Montagefreiräume. Messgerät, Datenlogger und weitere Systemkomponenten müssen zur konkreten Anlagenkonfiguration und zum bestätigten Lieferumfang passen.
Der MPP-Bereich von 200–850 V, 20 A Eingangsstrom und 30 A Kurzschlussstrom je Tracker bieten Reserven für aktuelle Hochleistungsmodule innerhalb der jeweiligen Stringgrenzen. Jeder der vier Generatorbereiche wird eigenständig geregelt. Das erleichtert beispielsweise die Kombination mehrerer Dachausrichtungen oder die zusätzliche Belegung eines Nebengebäudes. Die elektrischen Anschlussgrenzen sind dabei für jeden Tracker einzeln und für den gesamten PV-Generator einzuhalten.
Überschüssige Erzeugung kann in einem freigegebenen AXIstorage-Speicher für spätere Lasten bereitgehalten werden. Der Energieaustausch wird anhand der eingerichteten Anlagenmessung gesteuert. Über die vorgesehene SG-Ready-Ansteuerung lässt sich außerdem eine kompatible Wärmepumpe einbinden, wenn Anschlüsse und Einstellungen passend eingerichtet sind. Damit können geeignete Wärmeverbraucher in die Nutzung des verfügbaren Solarstroms einbezogen werden, ohne ihre elektrische Aufnahmeleistung mit der Wechselrichterleistung gleichzusetzen.
Der separate Backup-Anschluss ermöglicht mit betriebsbereitem Speicher eine Ersatzstromversorgung ausgewählter Stromkreise; AXITEC nennt dafür weniger als zehn Millisekunden Umschaltzeit. Die zulässige Dauerleistung, Batteriebestückung und Anlaufströme bleiben für die Lastaufteilung entscheidend. Das IP66-Gerät verfügt über eine geregelte Kühlung und benötigt die vorgeschriebenen Montagefreiräume. Messgerät, Datenlogger und weitere Systemkomponenten müssen zur konkreten Anlagenkonfiguration und zum bestätigten Lieferumfang passen.
⚙️ Technische Daten
Modellreihe: AXITEC AXIhycon 12H / 15H / 20H Hybridwechselrichter
AC-Nennleistung in dieser Reihenfolge: 12 / 15 / 20 kW
Max. AC-Scheinleistung im Netzbetrieb: 12 / 15 / 20 kVA
Max. AC-Ausgangsstrom bei 380 V: 18,2 / 22,8 / 30,4 A; bei 400 V 17,3 / 21,7 / 28,9 A
Netzanschluss: 3-phasig, 380/400 V, 50/60 Hz gemäß Ländereinstellung
Empfohlene PV-Generatorgröße laut Datenblatt: 8–17 / 10–21 / 15–28 kWp
Max. nutzbare PV-Eingangsleistung laut Handbuch: 19,2 / 24 / 32 kW; von der empfohlenen Generatorgröße zu unterscheiden
MPP-Tracker / Stringeingänge: 4 / je 1
Max. DC-Spannung: 1.000 V
MPP-Spannungsbereich: 200–850 V
Max. PV-Eingangsstrom / Kurzschlussstrom je Tracker: 20 / 30 A
Batterieschnittstelle: 1 Eingangskanal, 120–800 V DC; freigegebener Speicher separat erforderlich
Ersatzstrom: separater Backup-Ausgang mit Batterie; Umschaltung unter 10 ms laut Hersteller, Spitzenleistung und Phasenlasten nach Gerätefreigabe
Schutzart / Kühlung: IP66 / geregelte Kühlung
Montage: Wandmontage; im Außenbereich vor direkter Sonne, Regen und Schnee schützen
Abmessungen (B × H × T): 563 × 546 × 235 mm
Revisionsabhängige Angaben: Startspannung, Wirkungsgrad, Gewicht und Backup-Spitzenleistung vor Auslegung anhand der konkreten Geräteunterlagen klären
AC-Nennleistung in dieser Reihenfolge: 12 / 15 / 20 kW
Max. AC-Scheinleistung im Netzbetrieb: 12 / 15 / 20 kVA
Max. AC-Ausgangsstrom bei 380 V: 18,2 / 22,8 / 30,4 A; bei 400 V 17,3 / 21,7 / 28,9 A
Netzanschluss: 3-phasig, 380/400 V, 50/60 Hz gemäß Ländereinstellung
Empfohlene PV-Generatorgröße laut Datenblatt: 8–17 / 10–21 / 15–28 kWp
Max. nutzbare PV-Eingangsleistung laut Handbuch: 19,2 / 24 / 32 kW; von der empfohlenen Generatorgröße zu unterscheiden
MPP-Tracker / Stringeingänge: 4 / je 1
Max. DC-Spannung: 1.000 V
MPP-Spannungsbereich: 200–850 V
Max. PV-Eingangsstrom / Kurzschlussstrom je Tracker: 20 / 30 A
Batterieschnittstelle: 1 Eingangskanal, 120–800 V DC; freigegebener Speicher separat erforderlich
Ersatzstrom: separater Backup-Ausgang mit Batterie; Umschaltung unter 10 ms laut Hersteller, Spitzenleistung und Phasenlasten nach Gerätefreigabe
Schutzart / Kühlung: IP66 / geregelte Kühlung
Montage: Wandmontage; im Außenbereich vor direkter Sonne, Regen und Schnee schützen
Abmessungen (B × H × T): 563 × 546 × 235 mm
Revisionsabhängige Angaben: Startspannung, Wirkungsgrad, Gewicht und Backup-Spitzenleistung vor Auslegung anhand der konkreten Geräteunterlagen klären
📦 Lieferumfang
1 × AXITEC AXIhycon 12H–20H Hybridwechselrichter gemäß gewählter Leistungsvariante
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
Gerätebezogene Wandhalterung und Standard-Anschlusskomponenten gemäß Herstellerlieferumfang
🔒 Garantie
10 Jahre AXITEC Herstellergarantie für AXIhycon Wechselrichter in Deutschland.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die zum Kauf- bzw. Inbetriebnahmezeitpunkt gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatible Speicherfamilien für AXITEC AXIhycon 12H–20H:
AXITEC AXIstorage Li SV1
AXITEC AXIstorage Li SV2
AXITEC AXIstorage Li SV3
Maßgeblich sind die aktuellen AXITEC-Kompatibilitätsvorgaben für die konkrete Wechselrichter- und Batterievariante, den Firmwarestand sowie die erforderlichen Systemkomponenten.
AXITEC AXIstorage Li SV1
AXITEC AXIstorage Li SV2
AXITEC AXIstorage Li SV3
Maßgeblich sind die aktuellen AXITEC-Kompatibilitätsvorgaben für die konkrete Wechselrichter- und Batterievariante, den Firmwarestand sowie die erforderlichen Systemkomponenten.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Mit welchen Speichern lässt sich der AXIhycon 12H–20H kombinieren?
AXITEC bestätigt AXIstorage Li SV3 mit zwei bis sechs Energypacks für diese drei Modelle. Beim 20H nennt die Kombinationstabelle 10,2 kW mit zwei, 15,4 kW mit drei und 20 kW mit mindestens vier Energypacks. Speichergröße und gewünschte Leistung sind deshalb gemeinsam auszuwählen.
Wie werden mehrere AXIhycon 12H–20H gemeinsam geregelt und überwacht?
Vorgesehen sind bis zu sechs Geräte desselben Modells; 12H, 15H und 20H dürfen dabei nicht gemischt werden. Jede Batterie erhält ihre eigene CAN-Verbindung zum zugeordneten Wechselrichter. Anlagenmessung und Steuerung liegen am Hauptgerät; ein geeigneter Datenlogger verbindet die Anlage mit AXIcloud.
Ist mit dem AXIhycon 12H–20H dreiphasiger Ersatzstrom möglich?
Die Serie ist für eine schnelle dreiphasige Ersatzstromversorgung ausgelegt. Welche Lasten dabei getragen werden können, hängt von Leistungsstufe, Speicher, Phasenverteilung und dem elektrischen Schutzkonzept ab.
Kann der AXIhycon 12H–20H eine Wärmepumpe ansteuern?
Die Baureihe bietet Anschlüsse für eine kompatible SG-Ready-Wärmepumpe. Das Installationsunternehmen muss Signale, Verdrahtung und Einstellungen mit der Wärmepumpenregelung abstimmen. Die Steuerverbindung ersetzt weder die separate elektrische Versorgung der Wärmepumpe noch die Prüfung ihrer Last im Ersatzstrombetrieb.
