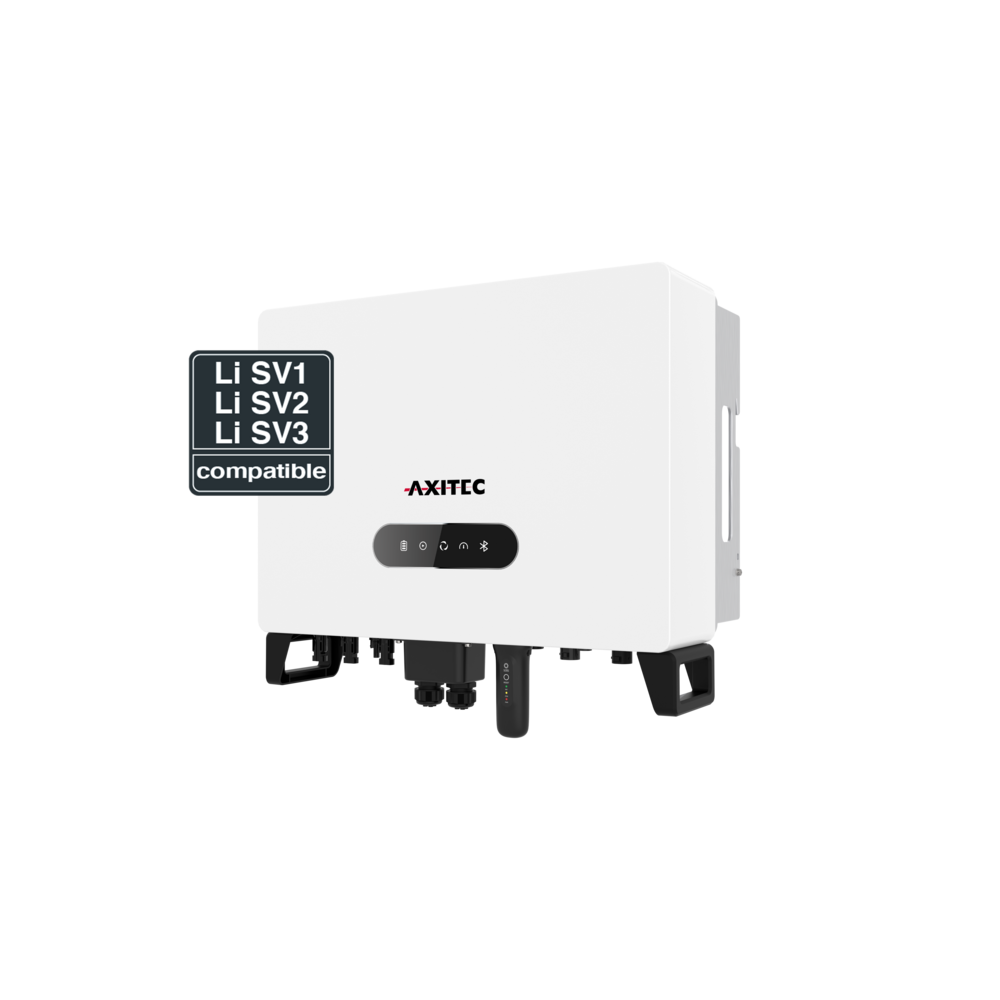

AXITEC AXIhycon 5H–10H Hybridwechselrichter – Gewerbe & Ausland
Normaler Preis
€1.545,81
inkl. 19 % MwSt.
zzgl. Versand: €59,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Zwei MPP-Tracker für zwei Generatorbereiche:
Zwei unabhängig geregelte PV-Eingänge erlauben die getrennte Führung unterschiedlicher Dachflächen. Der MPP-Bereich von 200–850 V bietet dafür einen breiten Spannungsrahmen innerhalb der AXITEC Auslegung. -
PV-Fläche über der AC-Nennleistung auslegen:
Für 5, 6, 8 und 10 kW nennt AXITEC maximal 8, 9,6, 12,8 beziehungsweise 16 kWp Generatorleistung. Zusätzliche Module können schwache Einstrahlung besser nutzen, sofern die elektrischen Eingangsgrenzen eingehalten werden. -
Solarüberschüsse direkt im Hochvoltspeicher nutzen:
Über den Anschluss von 120 bis 600 V lassen sich freigegebene AXIstorage-Li-Speicher direkt laden. Damit können Solarüberschüsse später genutzt werden; die verfügbare Lade- und Entladeleistung hängt zusätzlich vom konkreten Speicheraufbau ab. -
Backup-Umschaltung in unter 10 ms:
Die Ersatzstromfunktion kann geeignete Lasten in weniger als 10 ms übernehmen. Speicherleistung, Verbraucher und Schutzkonzept müssen dafür gemeinsam auf die jeweilige Systemkonfiguration abgestimmt werden. -
Natürliche Kühlung ohne Lüftergeräusche:
Die AXIhycon-Modelle von 5 bis 10 kW führen ihre Wärme ohne Lüfter ab. Dadurch entfallen zusätzliche Ventilatorgeräusche und die Wartung dieses beweglichen Bauteils; die vorgeschriebenen Montageabstände bleiben erforderlich.
Beschreibung
Mit 5–10 kW deckt der AXITEC AXIhycon die typische dreiphasige Leistungsklasse für Wohngebäude und kleinere Gewerbeanlagen mit Speicher ab. Die Serie bündelt AXIhycon 5H / 6H / 8H / 10H und bietet 2 MPP-Tracker mit je einem PV-Eingang für eine differenzierte PV-Auslegung. Für den Speicheranschluss nennt die Serie 120–600 V; die nutzbare Lade- beziehungsweise Entladeleistung ergibt sich aus der gewählten Variante und der Batteriefreigabe.
Der MPP-Bereich von 200–850 V und jeweils 16 A zulässiger Eingangsstrom geben den Rahmen für zwei unterschiedlich ausgerichtete Generatorfelder vor. Je nach Modell nennt AXITEC maximal 8, 9,6, 12,8 oder 16 kWp PV-Leistung. Die zur Anlage passende Belegung kann darunter liegen und muss zusätzlich zu den maximalen Stringspannungen und Kurzschlussströmen passen. So können beide Dachbereiche unabhängig ihren jeweiligen Arbeitspunkt verfolgen.
Mit einem freigegebenen AXIstorage-System lässt sich Solarstrom für spätere Verbrauchszeiten speichern. Bei der Speicherwahl zählt neben der Kapazität auch die Leistung, die der konkrete Batterieaufbau bereitstellen kann. Die maximale Wechselrichterleistung steht deshalb nicht automatisch mit jeder Batteriegröße zur Verfügung. CAN übernimmt die vorgesehene Speicherkommunikation; für Anlagenmessung und Überwachung liegen ein Smart Meter Eastron SDM630MCT mit drei Stromwandlern und ein Wi-Fi/LAN-Datenlogger bei.
Für den Backup-Ausgang ist eine Umschaltung in weniger als zehn Millisekunden angegeben, sofern das Speichersystem betriebsbereit und die Ersatzstromverteilung fachgerecht aufgebaut ist. Gleichzeitig angeschlossene Lasten und deren Anlaufströme müssen zum verfügbaren Leistungsbudget passen. Das IP66-Gehäuse wird senkrecht an einer tragfähigen, nicht brennbaren Wand und ohne direkte Sonneneinstrahlung montiert. Die natürliche Konvektionskühlung kommt ohne Lüfter aus; ausreichend freie Abstände am Gerät bleiben für die Wärmeabfuhr erforderlich.
Der MPP-Bereich von 200–850 V und jeweils 16 A zulässiger Eingangsstrom geben den Rahmen für zwei unterschiedlich ausgerichtete Generatorfelder vor. Je nach Modell nennt AXITEC maximal 8, 9,6, 12,8 oder 16 kWp PV-Leistung. Die zur Anlage passende Belegung kann darunter liegen und muss zusätzlich zu den maximalen Stringspannungen und Kurzschlussströmen passen. So können beide Dachbereiche unabhängig ihren jeweiligen Arbeitspunkt verfolgen.
Mit einem freigegebenen AXIstorage-System lässt sich Solarstrom für spätere Verbrauchszeiten speichern. Bei der Speicherwahl zählt neben der Kapazität auch die Leistung, die der konkrete Batterieaufbau bereitstellen kann. Die maximale Wechselrichterleistung steht deshalb nicht automatisch mit jeder Batteriegröße zur Verfügung. CAN übernimmt die vorgesehene Speicherkommunikation; für Anlagenmessung und Überwachung liegen ein Smart Meter Eastron SDM630MCT mit drei Stromwandlern und ein Wi-Fi/LAN-Datenlogger bei.
Für den Backup-Ausgang ist eine Umschaltung in weniger als zehn Millisekunden angegeben, sofern das Speichersystem betriebsbereit und die Ersatzstromverteilung fachgerecht aufgebaut ist. Gleichzeitig angeschlossene Lasten und deren Anlaufströme müssen zum verfügbaren Leistungsbudget passen. Das IP66-Gehäuse wird senkrecht an einer tragfähigen, nicht brennbaren Wand und ohne direkte Sonneneinstrahlung montiert. Die natürliche Konvektionskühlung kommt ohne Lüfter aus; ausreichend freie Abstände am Gerät bleiben für die Wärmeabfuhr erforderlich.
⚙️ Technische Daten
Modellreihe: AXITEC AXIhycon 5H / 6H / 8H / 10H
AC-Nennleistung: 5 / 6 / 8 / 10 kW
Phasen: 3-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 8 / 9,6 / 12,8 / 16 kWp
Max. DC-Spannung: 1.000 V
MPP-Spannungsbereich: 200–850 V
Max. Eingangsstrom je MPPT: 16 A
Max. Kurzschlussstrom je MPPT: 24 A
Batterieanschluss: Hochvolt, LFP, 120–600 V, 1 Eingang, max. 25–50 A
Max. Batterie-Lade-/Entladeleistung: 5–10 kW
Ersatzstrom: dreiphasig am Backup-Ausgang, 5–10 kW
Backup-Umschaltzeit: < 10 ms
Max. Wirkungsgrad: 97,87–98,04 %
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 600 × 500 × 230 mm
Gewicht: 32,6 kg
Kommunikation: CAN, RS485, WLAN/LAN, Bluetooth; 4G optional
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 5 / 6 / 8 / 10 kW
Phasen: 3-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 8 / 9,6 / 12,8 / 16 kWp
Max. DC-Spannung: 1.000 V
MPP-Spannungsbereich: 200–850 V
Max. Eingangsstrom je MPPT: 16 A
Max. Kurzschlussstrom je MPPT: 24 A
Batterieanschluss: Hochvolt, LFP, 120–600 V, 1 Eingang, max. 25–50 A
Max. Batterie-Lade-/Entladeleistung: 5–10 kW
Ersatzstrom: dreiphasig am Backup-Ausgang, 5–10 kW
Backup-Umschaltzeit: < 10 ms
Max. Wirkungsgrad: 97,87–98,04 %
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 600 × 500 × 230 mm
Gewicht: 32,6 kg
Kommunikation: CAN, RS485, WLAN/LAN, Bluetooth; 4G optional
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × AXITEC AXIhycon Hybridwechselrichter in gewählter Leistung (5H, 6H, 8H oder 10H)
Wi-Fi/LAN-Datenlogger
Smart Meter Eastron SDM630MCT mit 3 Stromwandlern
Montage- und Anschlusskomponenten gemäß AXITEC Originallieferumfang
Wi-Fi/LAN-Datenlogger
Smart Meter Eastron SDM630MCT mit 3 Stromwandlern
Montage- und Anschlusskomponenten gemäß AXITEC Originallieferumfang
🔒 Garantie
Für den AXITEC AXIhycon 5H–10H gilt bei Installation in Deutschland die Herstellergarantie von AXITEC über 10 Jahre gemäß den „Garantiebedingungen für den Wechselrichter AXIhycon“ (V230726). Garantiegeber ist die AXITEC Energy GmbH & Co. KG mit Sitz in Böblingen (Deutschland). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebene Hochvolt-Speicher laut AXITEC-Kompatibilitätslisten AXIstorage Li SV3 (V260428) und SV1/SV2 (LiSVDE260330) für den AXIhycon 5H–10H:
- AXITEC AXIstorage Li SV3 mit 2 bis 5 Energypacks (9,7–24,3 kWh nutzbar); volle Lade- und Entladeleistung ab 2 Energypacks, beim 6H ab 3 (mit 2 Packs 5,1 kW)
- AXITEC AXIstorage Li SV1 mit 3 bis 7 Energypacks (10,1–23,6 kWh); volle Lade- und Entladeleistung ab 5 Energypacks, beim 10H ab 6

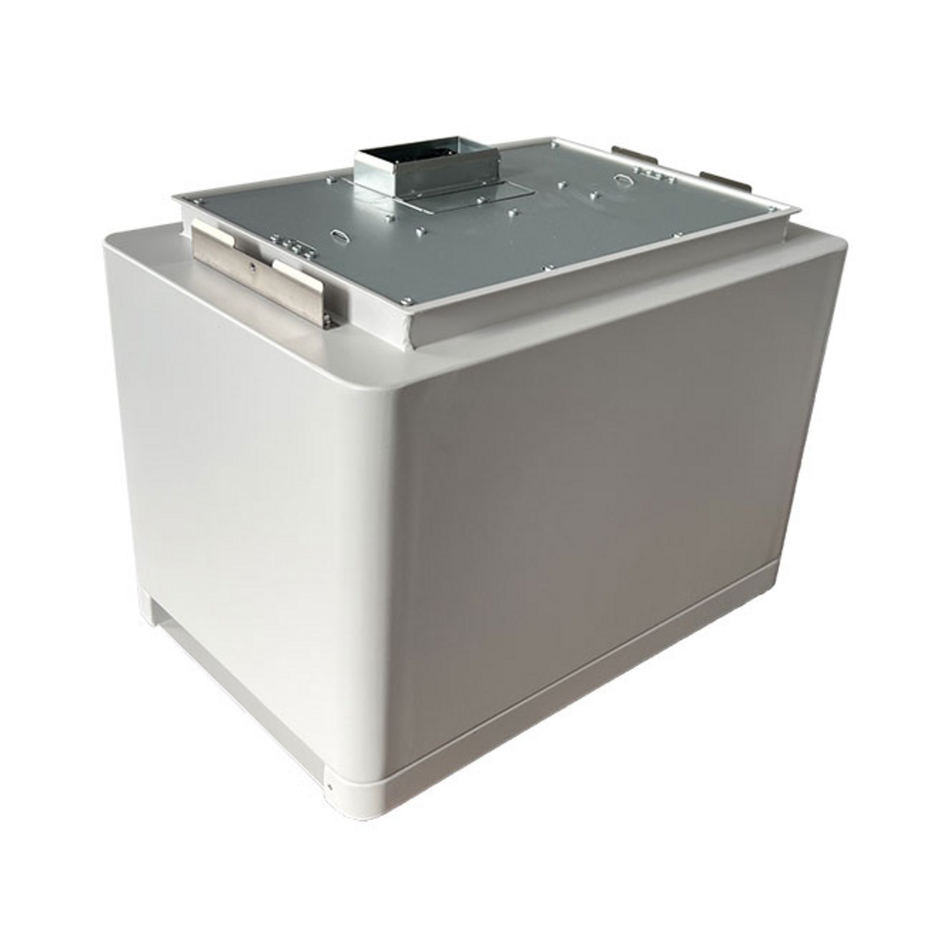

- AXITEC AXIstorage Li SV2 mit 2 bis 5 Energypacks (6,7–16,9 kWh); 3,6 bis 8,9 kW je nach Modell und Modulzahl, der 10H erreicht damit höchstens 8,9 kW
- Speicher anderer Hersteller: in den AXITEC-Unterlagen nicht freigegeben
Der Speicher kommuniziert über CAN mit dem BMS-Anschluss des Wechselrichters; Freigaben und Leistungswerte können sich mit Firmware-Updates ändern. Maßgeblich ist die aktuelle AXITEC-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- AXITEC AXIstorage Li SV3 mit 2 bis 5 Energypacks (9,7–24,3 kWh nutzbar); volle Lade- und Entladeleistung ab 2 Energypacks, beim 6H ab 3 (mit 2 Packs 5,1 kW)
- AXITEC AXIstorage Li SV1 mit 3 bis 7 Energypacks (10,1–23,6 kWh); volle Lade- und Entladeleistung ab 5 Energypacks, beim 10H ab 6
- AXITEC AXIstorage Li SV2 mit 2 bis 5 Energypacks (6,7–16,9 kWh); 3,6 bis 8,9 kW je nach Modell und Modulzahl, der 10H erreicht damit höchstens 8,9 kW
- Speicher anderer Hersteller: in den AXITEC-Unterlagen nicht freigegeben
Der Speicher kommuniziert über CAN mit dem BMS-Anschluss des Wechselrichters; Freigaben und Leistungswerte können sich mit Firmware-Updates ändern. Maßgeblich ist die aktuelle AXITEC-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche AXITEC-Speicher sind für den AXIhycon 5H–10H vorgesehen?
Für AXIhycon 5H, 6H, 8H und 10H ist AXIstorage Li SV3 mit zwei bis fünf Energypacks aufgeführt; außerdem gibt AXITEC AXIstorage Li SV1 mit drei bis sieben und SV2 mit zwei bis fünf Energypacks frei. Die Leistungstabelle unterscheidet nach Wechselrichter und Speicherbestückung; beim 6H erreicht ein Turm mit zwei Energypacks beispielsweise höchstens 5,1 kW Lade- und Entladeleistung.
Was muss ich beim Ersatzstrom des AXIhycon 5H–10H einplanen?
Die Umschaltung ist auf weniger als 10 ms ausgelegt. Entscheidend für die nutzbare Ersatzstromversorgung sind jedoch die gewählte Wechselrichterstufe, die verfügbare Speicherleistung und die Lasten, die tatsächlich weiter versorgt werden sollen. Laut AXITEC-Backup-Hinweis lässt sich je Phase höchstens ein Drittel der Nennleistung nutzen, beim 6H also 2 kW.
Was ist für mehrere AXIhycon 5H–10H zu prüfen?
Laut AXITEC-Anleitung zum Parallelbetrieb lassen sich bis zu drei technisch identische AXIhycon-5H–10H-Systeme parallel betreiben. Gegebenenfalls ist dafür ein Software-Update von Wechselrichter und Speicher erforderlich; die Kommunikationskabel für den Verbund liegen bei.
Welche Schnittstellen stehen für Inbetriebnahme und Anlagenkommunikation zur Verfügung?
CAN verbindet das Batteriemanagement, während RS485 für die vorgesehene Energiemessung genutzt wird. Vor Ort erfolgt der Zugriff per Bluetooth und App. Für die Fernüberwachung über AXIcloud liegt ein Wi-Fi/LAN-Datenlogger bei, der eine eingerichtete Internetverbindung benötigt; ein 4G-Logger ist optional.
