BYD Battery-Box Premium HVM+ Hochvoltspeicher – 8,28–22,08 kWh – Gewerbe & Ausland
Normaler Preis
€3.449,81
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
50 A Dauerstrom für leistungsfähige Hochvoltanlagen:
Die HVM+ ist für bis zu 50 A kontinuierlichen Lade- und Entladestrom ausgelegt und bietet damit eine Leistungsreserve für größere Verbraucher. Nutzbar ist sie entsprechend der Wechselrichterfreigabe und den Betriebsbedingungen; bei niedrigen Temperaturen wird die Leistung reduziert. -
Kapazität von 8,28 bis 22,08 kWh modular wählen:
Drei bis acht Batteriemodule bilden einen Turm und decken mehrere Speicherstufen ab. Dadurch lässt sich die nutzbare Energie gezielt an Haushalt, Wärmepumpe, Wallbox oder andere Verbraucher anpassen. -
Automatischer Ausgleich unterstützt den Speicherausbau:
Unterschiedliche Ladezustände werden innerhalb der HVM+ über mehrere Betriebszyklen angeglichen, was den gemeinsamen Einsatz bestehender und zusätzlicher Module unterstützt. Für die Erweiterung nennt BYD etwa 25–30 % als empfohlenen Ausgangsladezustand. -
Einzelmodule vereinfachen Transport und Einbringung:
Der Speicher wird aus handhabbaren Batteriebausteinen aufgebaut statt als großer Block geliefert. Dadurch lässt sich die Anlage auch in Technik- oder Kellerräumen mit begrenztem Zugang besser montieren. -
Mehrere Türme für größere Speicherprojekte:
Bis zu drei HVM+-Türme lassen sich in freigegebenen Konfigurationen parallel betreiben. Damit kann die Plattform auch dann weitergenutzt werden, wenn der Energiebedarf die Kapazität eines einzelnen Turms übersteigt.
Beschreibung
Die BYD Battery-Box HVM+ speichert Solarstrom in einem modular aufgebauten Hochvolt-Turm. Mit sechs Kapazitätsstufen von 8,28 bis 22,08 kWh nutzbarer DC-Energie richtet sie sich an Haushalte mit mittlerem bis höherem Energiebedarf. Die gespeicherte Energie kann zeitversetzt für Grundlasten und weitere elektrische Verbraucher eingesetzt werden.

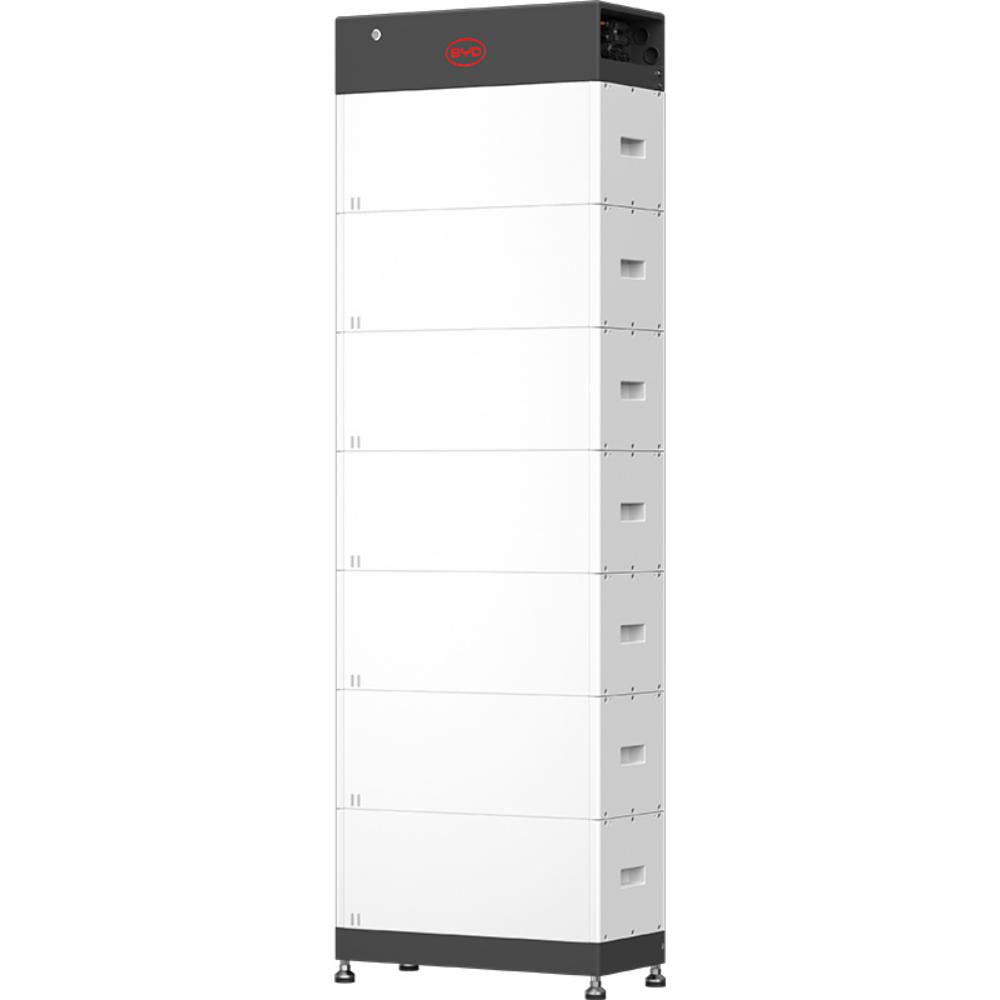

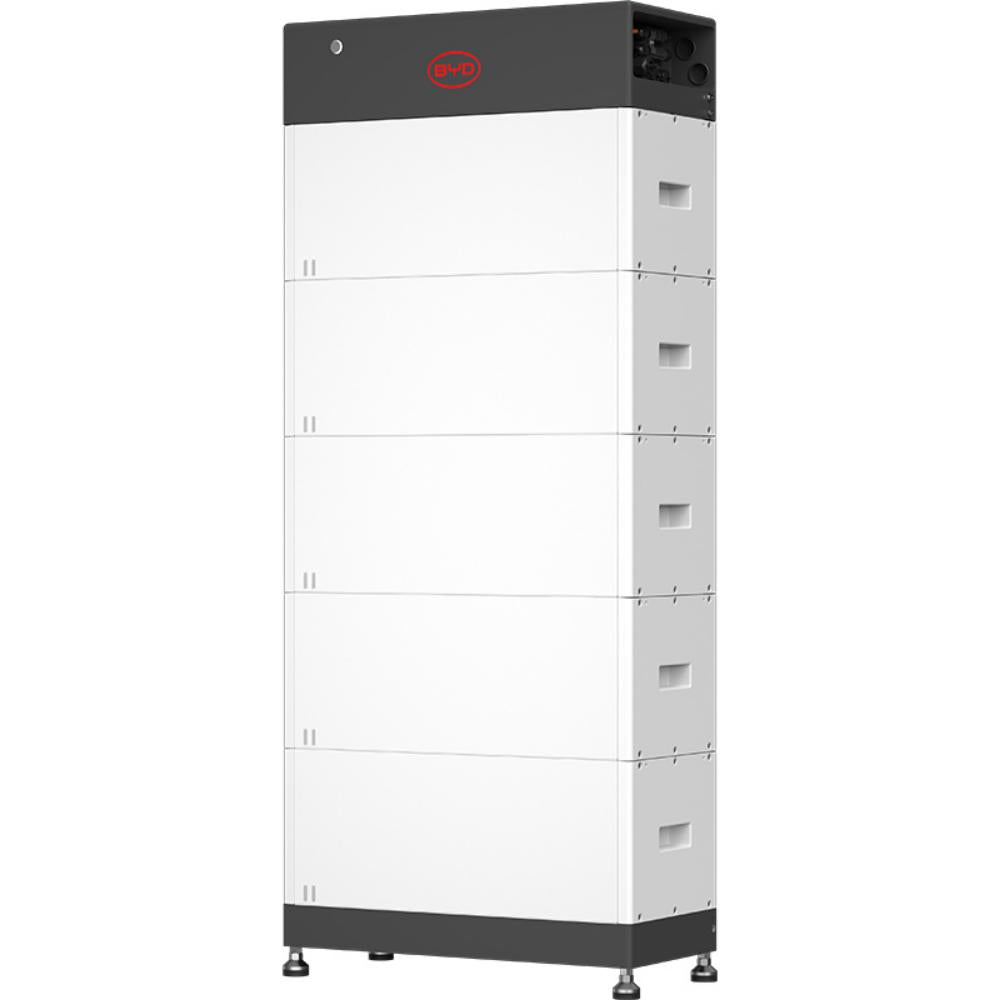

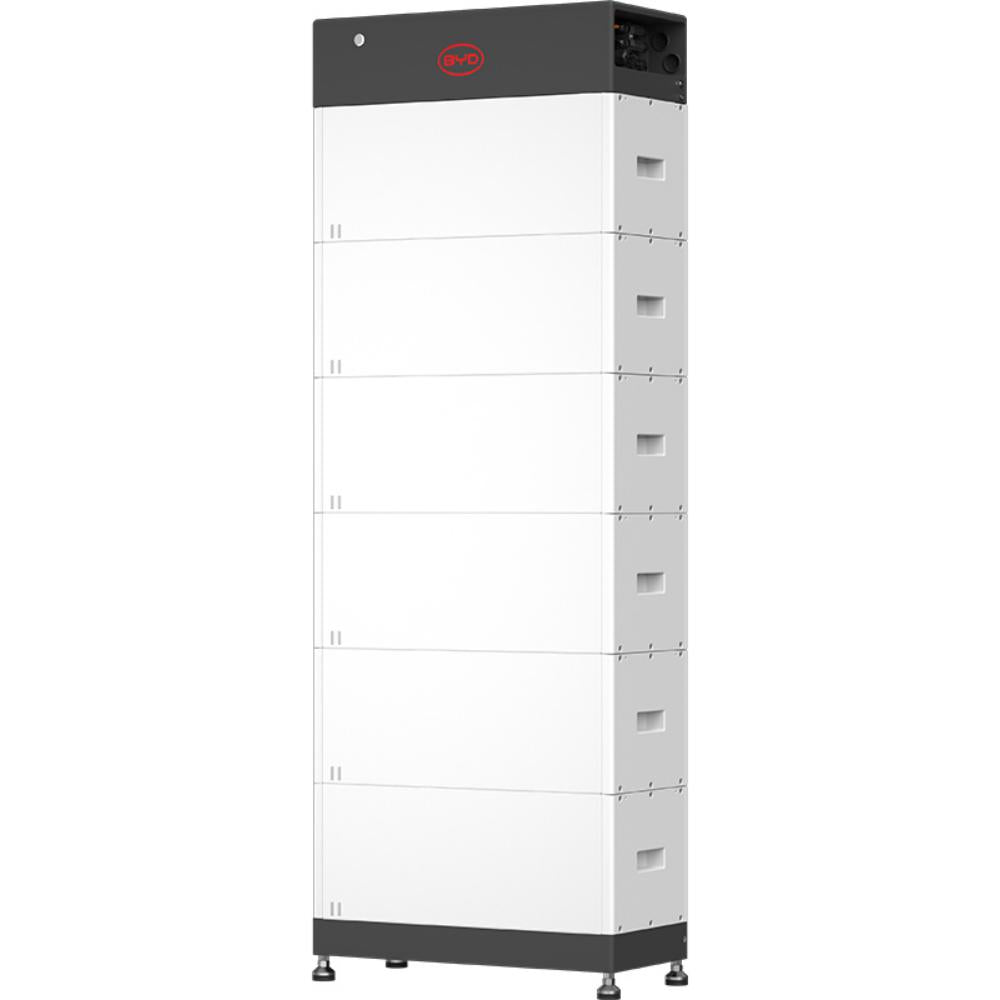

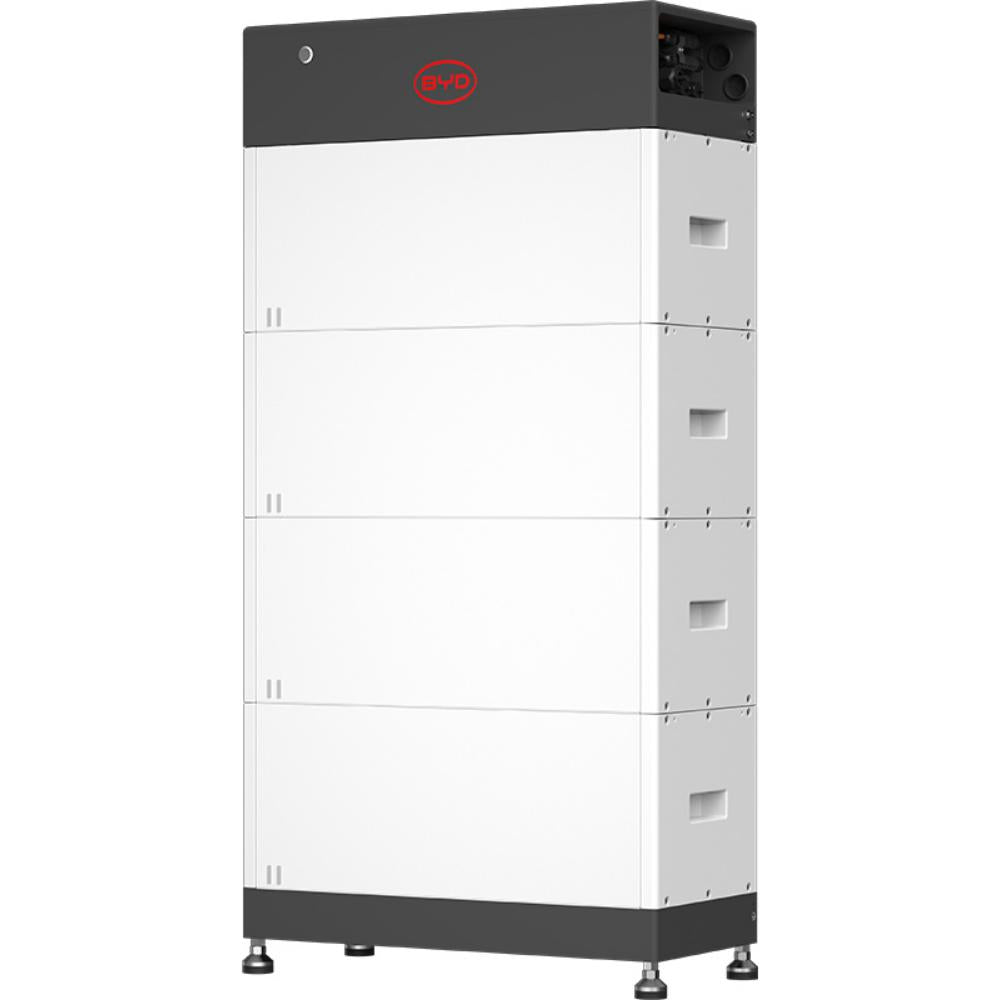

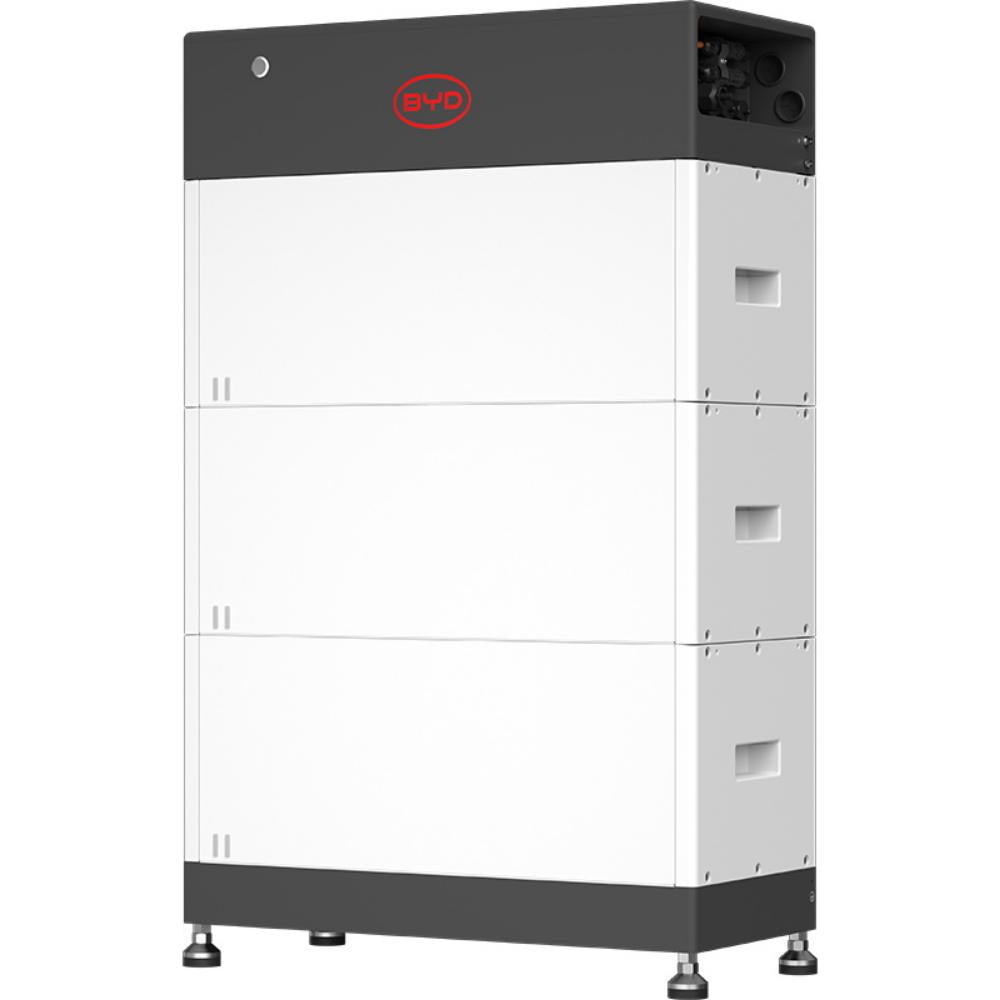

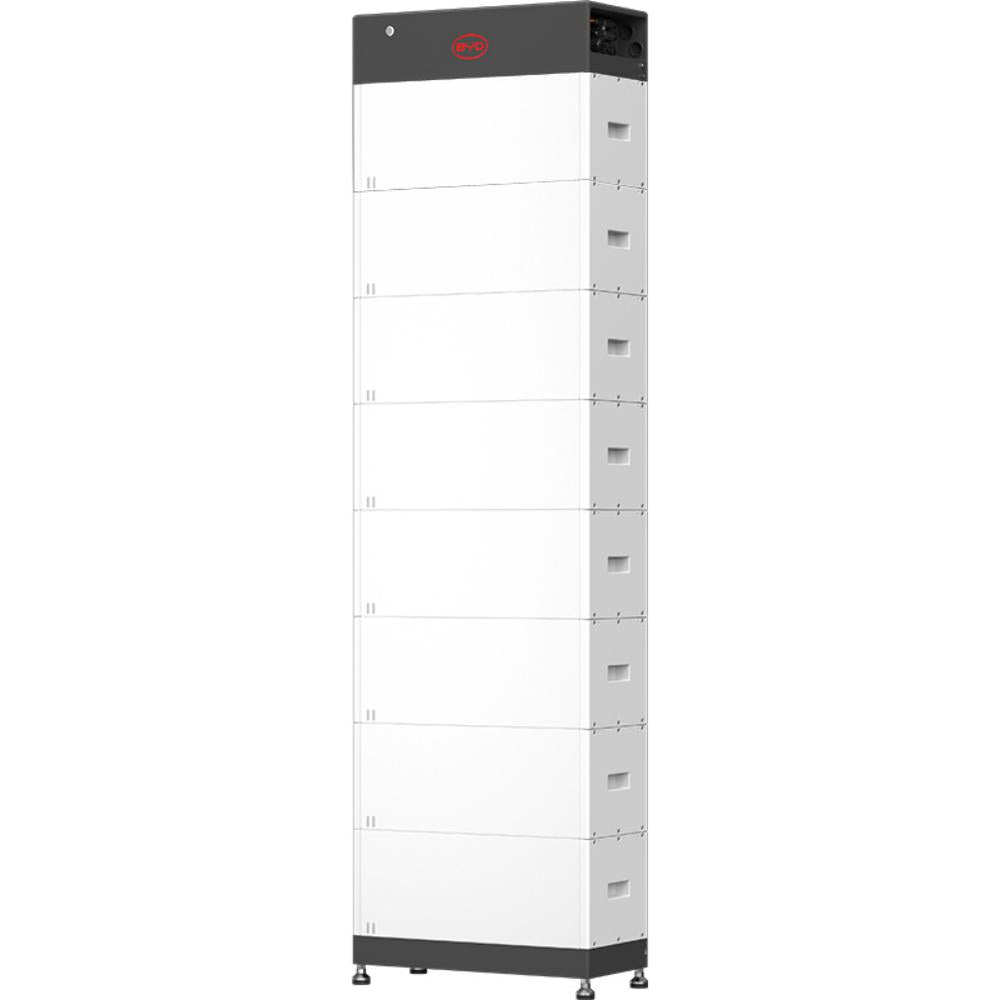

Drei bis acht Lithium-Eisenphosphat-Module bilden den Serienverbund. Die einzelnen Ausbaustufen bieten 8,28, 11,04, 13,8, 16,56, 19,32 oder 22,08 kWh. Diese Herstellerwerte beziehen sich auf 25 °C, 100 % Entladetiefe sowie Laden und Entladen mit 0,2 C. Die Nennspannung wächst mit dem Aufbau von 153,6 auf 409,6 V.
Bis zu 50 A kontinuierlicher Lade- und Entladestrom ermöglichen hohe Energieflüsse innerhalb der freigegebenen Konfiguration. Die tatsächliche Leistung hängt auch von Systemspannung, Wechselrichter und Betriebsbedingungen ab. Zwischen −10 und +5 °C erfolgt eine Leistungsreduzierung. Ersatzstrom ist mit geeigneter Wechselrichter- und Umschalttechnik möglich; die Batterie allein stellt diese Funktion nicht bereit.
Ein weiterer praktischer Vorteil ist der modulare Aufbau als Turmsystem. Statt eines einzelnen großen Speicherblocks werden mehrere Batteriemodule übereinandergesetzt. Jeder Baustein wiegt 41,4 kg. Die größte Variante erreicht 2.187 mm Höhe und 345,3 kg Gesamtgewicht; Montagefreiraum, Transportweg und tragfähiger Untergrund sind entsprechend einzuplanen. IP55 erlaubt geeignete Innen- und Außenstandorte nach Installationsvorgabe.
Die BCU steuert den Modulverbund und kommuniziert über CAN beziehungsweise RS485 mit dem Wechselrichter. Bei Erweiterungen unterstützt sie den schrittweisen Ladezustandsausgleich; empfohlen sind zuvor etwa 25–30 % im bestehenden Speicher. Bis zu drei Türme derselben Serie mit identischer Modulzahl können parallel betrieben werden. Dafür müssen Wechselrichterfreigabe, Firmware und die geeignete Verteilung der Batterieanschlüsse zusammenpassen.
Drei bis acht Lithium-Eisenphosphat-Module bilden den Serienverbund. Die einzelnen Ausbaustufen bieten 8,28, 11,04, 13,8, 16,56, 19,32 oder 22,08 kWh. Diese Herstellerwerte beziehen sich auf 25 °C, 100 % Entladetiefe sowie Laden und Entladen mit 0,2 C. Die Nennspannung wächst mit dem Aufbau von 153,6 auf 409,6 V.
Bis zu 50 A kontinuierlicher Lade- und Entladestrom ermöglichen hohe Energieflüsse innerhalb der freigegebenen Konfiguration. Die tatsächliche Leistung hängt auch von Systemspannung, Wechselrichter und Betriebsbedingungen ab. Zwischen −10 und +5 °C erfolgt eine Leistungsreduzierung. Ersatzstrom ist mit geeigneter Wechselrichter- und Umschalttechnik möglich; die Batterie allein stellt diese Funktion nicht bereit.
Ein weiterer praktischer Vorteil ist der modulare Aufbau als Turmsystem. Statt eines einzelnen großen Speicherblocks werden mehrere Batteriemodule übereinandergesetzt. Jeder Baustein wiegt 41,4 kg. Die größte Variante erreicht 2.187 mm Höhe und 345,3 kg Gesamtgewicht; Montagefreiraum, Transportweg und tragfähiger Untergrund sind entsprechend einzuplanen. IP55 erlaubt geeignete Innen- und Außenstandorte nach Installationsvorgabe.
Die BCU steuert den Modulverbund und kommuniziert über CAN beziehungsweise RS485 mit dem Wechselrichter. Bei Erweiterungen unterstützt sie den schrittweisen Ladezustandsausgleich; empfohlen sind zuvor etwa 25–30 % im bestehenden Speicher. Bis zu drei Türme derselben Serie mit identischer Modulzahl können parallel betrieben werden. Dafür müssen Wechselrichterfreigabe, Firmware und die geeignete Verteilung der Batterieanschlüsse zusammenpassen.
⚙️ Technische Daten
Modellbezeichnung: BYD Battery-Box HVM+
Systemanbindung: DC-Hochvolt
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Nutzbare DC-Energie: 8,28–22,08 kWh je Turm, abhängig von der Variante
Systemaufbau: 3–8 HVM+-Module mit BCU und Basis; Mindestmodulzahl zusätzlich wechselrichterabhängig
Skalierbarkeit: bis zu 3 identische HVM+-Türme und rund 66,2 kWh; gleiche Modulzahl und freigegebene Parallelverschaltung erforderlich
Maximaler kontinuierlicher Lade-/Entladestrom: 50 A
Spitzen-Ausgangsstrom: 80 A für 15 s
Betriebstemperatur: −10 bis +50 °C; Leistungsreduzierung zwischen −10 und +5 °C
Schutzart: IP55 am vollständig montierten System
Aufstellung: Boden, Innenbereich oder geschützter Außenbereich; Schutz vor direkter Sonne, Regen und Schnee erforderlich
Abmessungen B × T: 610 × 282 mm; Höhe 987–2.187 mm je nach Variante
Gewicht: 138,3–345,3 kg einschließlich BCU und Basis
Kommunikation: CAN / RS485
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe und 0,2 C; tatsächliche Leistung und AC-Energie zusätzlich wechselrichterabhängig
Systemanbindung: DC-Hochvolt
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Nutzbare DC-Energie: 8,28–22,08 kWh je Turm, abhängig von der Variante
Systemaufbau: 3–8 HVM+-Module mit BCU und Basis; Mindestmodulzahl zusätzlich wechselrichterabhängig
Skalierbarkeit: bis zu 3 identische HVM+-Türme und rund 66,2 kWh; gleiche Modulzahl und freigegebene Parallelverschaltung erforderlich
Maximaler kontinuierlicher Lade-/Entladestrom: 50 A
Spitzen-Ausgangsstrom: 80 A für 15 s
Betriebstemperatur: −10 bis +50 °C; Leistungsreduzierung zwischen −10 und +5 °C
Schutzart: IP55 am vollständig montierten System
Aufstellung: Boden, Innenbereich oder geschützter Außenbereich; Schutz vor direkter Sonne, Regen und Schnee erforderlich
Abmessungen B × T: 610 × 282 mm; Höhe 987–2.187 mm je nach Variante
Gewicht: 138,3–345,3 kg einschließlich BCU und Basis
Kommunikation: CAN / RS485
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe und 0,2 C; tatsächliche Leistung und AC-Energie zusätzlich wechselrichterabhängig
📦 Lieferumfang
3–8 × BYD HVM+ Batteriemodul, je nach gewählter Speicherkapazität
1 × BYD BCU / Batteriesteuereinheit
1 × BYD Basis / Standfuß
1 × Abschlusswiderstand
1 × intelligentes WLAN/LAN-Modul
1 × Schnellstart-Anleitung / Dokumentation
1 × BYD BCU / Batteriesteuereinheit
1 × BYD Basis / Standfuß
1 × Abschlusswiderstand
1 × intelligentes WLAN/LAN-Modul
1 × Schnellstart-Anleitung / Dokumentation
🔒 Garantie
10 Jahre Herstellergarantie.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Ausgewählte Freigaben nach BYD-Kompatibilitätsliste V1.8:
KOSTAL PLENTICORE G3 / MP G3: 3–8 HVM+-Module.
GoodWe ET G2: 4–8 HVM+-Module.
Solis S6-EH3P(3–10)K-H-EU, S6-EH3P(5–10)K2-H und S6-EH3P(12–20)K-H: 3–8 HVM+-Module.
Fronius Verto Plus 15–33 kW sowie Symo GEN24 Plus / Plus SC: 4–8 HVM+-Module.
Fronius Primo GEN24 Plus: 4–7 HVM+-Module; Primo GEN24 Plus SC: 4–8 HVM+-Module.
SMA Sunny Tripower Smart Energy 5–10: 4–8 HVM+-Module; Sunny Tripower Hybrid X 5–30: 3–8 HVM+-Module.
Maßgeblich sind das exakte Wechselrichtermodell und die in der aktuellen BYD-Liste genannten Mindest-Firmwarestände. BYD verlangt die aktuelle Batteriefirmware. Parallelschaltung nur gemäß konkreter Herstellerfreigabe; maximal drei gleich bestückte Türme. HVM+ und HVS+ dürfen nicht miteinander parallel betrieben werden. Bei den in V1.8 entsprechend gekennzeichneten Parallelkonfigurationen ist die erforderliche Combiner-Box-Ausführung zu beachten.
KOSTAL PLENTICORE G3 / MP G3: 3–8 HVM+-Module.
GoodWe ET G2: 4–8 HVM+-Module.
Solis S6-EH3P(3–10)K-H-EU, S6-EH3P(5–10)K2-H und S6-EH3P(12–20)K-H: 3–8 HVM+-Module.
Fronius Verto Plus 15–33 kW sowie Symo GEN24 Plus / Plus SC: 4–8 HVM+-Module.
Fronius Primo GEN24 Plus: 4–7 HVM+-Module; Primo GEN24 Plus SC: 4–8 HVM+-Module.
SMA Sunny Tripower Smart Energy 5–10: 4–8 HVM+-Module; Sunny Tripower Hybrid X 5–30: 3–8 HVM+-Module.
Maßgeblich sind das exakte Wechselrichtermodell und die in der aktuellen BYD-Liste genannten Mindest-Firmwarestände. BYD verlangt die aktuelle Batteriefirmware. Parallelschaltung nur gemäß konkreter Herstellerfreigabe; maximal drei gleich bestückte Türme. HVM+ und HVS+ dürfen nicht miteinander parallel betrieben werden. Bei den in V1.8 entsprechend gekennzeichneten Parallelkonfigurationen ist die erforderliche Combiner-Box-Ausführung zu beachten.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was ist bei einer späteren Erweiterung von BYD Battery-Box Premium HVM+ zu beachten?
Bei HVM+ unterstützt der interne Ausgleich das Ergänzen passender Module. Für einen zügigen Abgleich empfiehlt BYD vorab etwa 25–30 % Ladezustand im Bestand. Bis die neue Kapazität vollständig angeglichen ist, können mehrere Ladezyklen über Tage oder Wochen nötig sein; die zulässige Turmgröße bleibt einzuhalten.
Welche Wechselrichterserien sind für BYD Battery-Box Premium HVM+ Hochvolt freigegeben?
Die kleinste HVM+-Größe mit drei Modulen ist beispielsweise für Fronius GEN24 Plus nicht aufgeführt. Symo GEN24 Plus unterstützt vier bis acht, Primo GEN24 Plus vier bis sieben HVM+-Module. Die konkrete Geräteausführung, aktuelle Software und länderspezifische Freigabe sind vor der Kombination zu kontrollieren.
Welche Umgebungsbedingungen sind bei der Planung von BYD Battery-Box Premium HVM+ relevant?
Für HVM+ sind −10 bis +50 °C angegeben, doch zwischen −10 und +5 °C wird die Leistung reduziert. Ein kalter Aufstellort kann daher besonders das Wiederaufladen verlangsamen. IP55 und die vorgesehene Außenaufstellung ändern nichts an diesen temperaturabhängigen Leistungsgrenzen.
Welche Ausbaugröße ist bei BYD Battery-Box Premium HVM+ für die Systemplanung relevant?
Ein HVM+-Turm umfasst drei bis acht Module. Bis zu drei Türme gleicher Serie und mit gleicher Modulanzahl können innerhalb einer freigegebenen Parallelschaltung zusammenarbeiten. Dafür sind passende Verteilung, Absicherung und Wechselrichterfreigabe erforderlich; ein zusätzlicher Turm ist kein beliebig anschließbarer Kapazitätsbaustein.
