BYD Battery-Box Combiner Box Plus
Normaler Preis
€335,57
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Zwei oder drei BYD-HV-Türme zentral zusammenführen:
Die CBH-70A fasst die DC-Anschlüsse mehrerer freigegebener Battery-Box Türme auf einen gemeinsamen Ausgang zum Wechselrichter zusammen. -
Bis 50 A je Turm und 70 A am Ausgang:
Die elektrischen Grenzwerte der Combiner Box Plus sind für leistungsstärkere Parallelkonfigurationen klar definiert. -
Mehrere aktuelle BYD-HV-Serien unterstützt:
BYD führt die CBH-70A für HVS, HVM, HVB, HVM+, HVS+ und HVE; die konkrete Wechselrichter- und Firmwarefreigabe bleibt projektspezifisch zu prüfen. -
IP65 und passive Kühlung:
Das Gehäuse ist nach IP65 geschützt und wird ohne aktiven Lüfter durch natürliche Konvektion gekühlt.
Beschreibung

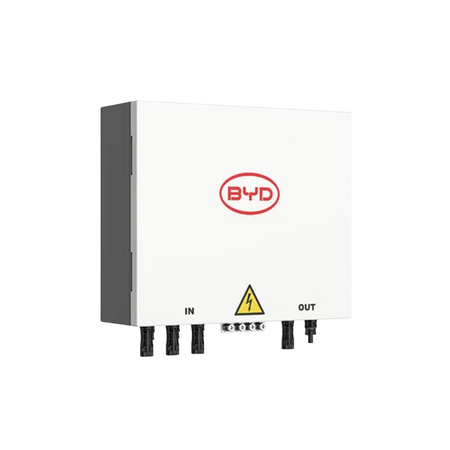

Die BYD Battery-Box Combiner Box Plus CBH-70A ist eine DC-Verbindungseinheit für die Parallelschaltung von zwei oder drei kompatiblen BYD Battery-Box Hochvolt-Batterietürmen. Sie führt die einzelnen Batterieanschlüsse auf einen gemeinsamen DC-Kabelstrang zum Wechselrichter zusammen.
BYD führt die CBH-70A für Battery-Box HVS, HVM, HVB, HVM+, HVS+ und HVE. Alle parallel verbundenen Türme müssen derselben Batteriemodellreihe angehören, die gleiche Modulanzahl besitzen und bei der Inbetriebnahme auf einen passenden Ladezustand gebracht werden. Die konkrete Kombination aus Batterie, Turmzahl, Wechselrichter und Firmware muss zusätzlich der aktuellen BYD-Kompatibilitätsliste entsprechen.
Die Combiner Box ist für maximal 1.000 V DC ausgelegt. Je Batterieturm sind maximal 50 A vorgesehen, am gemeinsamen Ausgang maximal 70 A. Das IP65-Gehäuse wird an der Wand montiert und arbeitet mit natürlicher Konvektion.
BYD führt die CBH-70A für Battery-Box HVS, HVM, HVB, HVM+, HVS+ und HVE. Alle parallel verbundenen Türme müssen derselben Batteriemodellreihe angehören, die gleiche Modulanzahl besitzen und bei der Inbetriebnahme auf einen passenden Ladezustand gebracht werden. Die konkrete Kombination aus Batterie, Turmzahl, Wechselrichter und Firmware muss zusätzlich der aktuellen BYD-Kompatibilitätsliste entsprechen.
Die Combiner Box ist für maximal 1.000 V DC ausgelegt. Je Batterieturm sind maximal 50 A vorgesehen, am gemeinsamen Ausgang maximal 70 A. Das IP65-Gehäuse wird an der Wand montiert und arbeitet mit natürlicher Konvektion.
⚙️ Technische Daten
Modell: CBH-70A
Produkttyp: Battery-Box Combiner Box Plus
Unterstützte Battery-Box Serien: HVS / HVM / HVB / HVM+ / HVS+ / HVE
Parallele Batterietürme: 2 oder 3; maximal 3
Max. Eingangsstrom je Batterieturm: 50 A
Max. Ausgangsstrom: 70 A
Max. Betriebsspannung: 1.000 V DC
Abmessungen (B × T × H): 350 × 300 × 114,2 mm
Gewicht: 8 kg
Montage: Wandmontage
Schutzart: IP65
Betriebstemperatur: −20 bis +50 °C
Betriebsfeuchte: 0–95 % RH, nicht kondensierend
Kühlung: natürliche Konvektion
Max. Höhenlage: < 4.000 m
Produkttyp: Battery-Box Combiner Box Plus
Unterstützte Battery-Box Serien: HVS / HVM / HVB / HVM+ / HVS+ / HVE
Parallele Batterietürme: 2 oder 3; maximal 3
Max. Eingangsstrom je Batterieturm: 50 A
Max. Ausgangsstrom: 70 A
Max. Betriebsspannung: 1.000 V DC
Abmessungen (B × T × H): 350 × 300 × 114,2 mm
Gewicht: 8 kg
Montage: Wandmontage
Schutzart: IP65
Betriebstemperatur: −20 bis +50 °C
Betriebsfeuchte: 0–95 % RH, nicht kondensierend
Kühlung: natürliche Konvektion
Max. Höhenlage: < 4.000 m
📦 Lieferumfang
1 × BYD Battery-Box Combiner Box Plus CBH-70A
4 × Power-Cable-Connector (1 × 16 mm², 3 × 10 mm²)
1 × Positionierkarton
1 × Installationsanleitung
1 × Connector-Spezialwerkzeug
2 × Montagebügel
4 × M5-Befestigungsschrauben
2 × M8-Expansionsbolzen
4 × Power-Cable-Connector (1 × 16 mm², 3 × 10 mm²)
1 × Positionierkarton
1 × Installationsanleitung
1 × Connector-Spezialwerkzeug
2 × Montagebügel
4 × M5-Befestigungsschrauben
2 × M8-Expansionsbolzen
🔒 Garantie
10 Jahre Herstellergarantie für die BYD Battery-Box Combiner Box Plus CBH-70A gemäß der aktuellen beschränkten Garantieerklärung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die Parallelschaltung von zwei oder drei freigegebenen BYD Battery-Box HVS-, HVM-, HVB-, HVM+-, HVS+- oder HVE-Türmen. Alle Türme müssen derselben Modellreihe angehören und die gleiche Modulanzahl besitzen. Zusätzlich sind die aktuelle BYD-Kompatibilitätsliste, Wechselrichtermodell und erforderliche Firmwarestände zu prüfen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche BYD Battery-Box Serien unterstützt die CBH-70A?
BYD führt die Combiner Box Plus CBH-70A für HVS, HVM, HVB, HVM+, HVS+ und HVE. Die konkrete Wechselrichter- und Firmwarefreigabe ist zusätzlich anhand der aktuellen BYD-Kompatibilitätsliste zu prüfen.
Welche Bedingungen gelten für parallel geschaltete Batterietürme?
Es dürfen zwei oder drei Türme parallel verbunden werden. Die Türme müssen derselben Batteriemodellreihe angehören, die gleiche Modulanzahl besitzen und bei der Installation einen passenden Ladezustand aufweisen.
Welche Strom- und Spannungsgrenzen hat die CBH-70A?
Maximal 1.000 V DC, 50 A Eingangsstrom je Batterieturm und 70 A am gemeinsamen Ausgang.
Was ist im Hersteller-Lieferumfang enthalten?
Neben der CBH-70A nennt die Installationsanleitung vier Power-Cable-Connector, Positionierkarton, Installationsanleitung, Connector-Spezialwerkzeug, zwei Montagebügel, vier M5-Schrauben und zwei M8-Expansionsbolzen.
