Consolinno Leaflet HEMS
Normaler Preis
€799,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €19,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
PV-Überschuss und dynamische Tarife steuern:
Das HEMS kann freigegebene Verbraucher und Speicher nach verfügbarer PV-Energie beziehungsweise geeigneten dynamischen Stromtarifen steuern. -
Herstellerübergreifend mit konkreter Geräteprüfung:
Consolinno unterstützt zahlreiche Wechselrichter, Speicher, Wallboxen und Wärmepumpen; Modell und Funktionsumfang werden über die aktuelle Kompatibilitätsliste geprüft. -
Kompakte Schaltschranklösung:
Das Leaflet HEMS benötigt 4 TE und wird im Verteilerschrank beziehungsweise Verteilerfeld eines Zählerschranks montiert. -
Kein Abo-Modell für das HEMS:
Consolinno bewirbt das Leaflet HEMS ohne Abo-Modell und mit enthaltenen Software-Updates.
Beschreibung

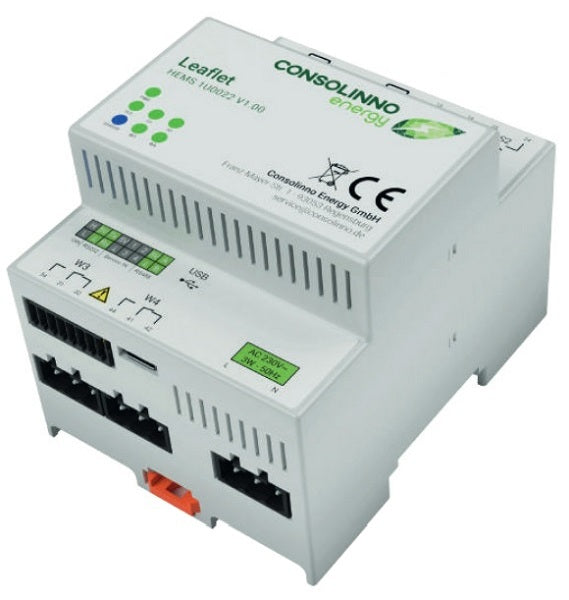

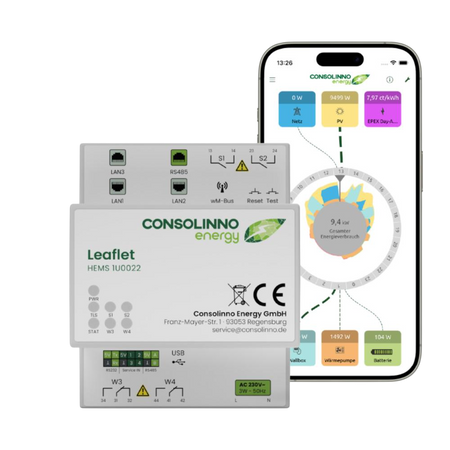

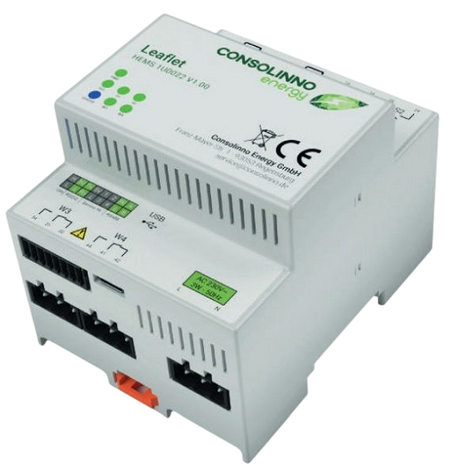

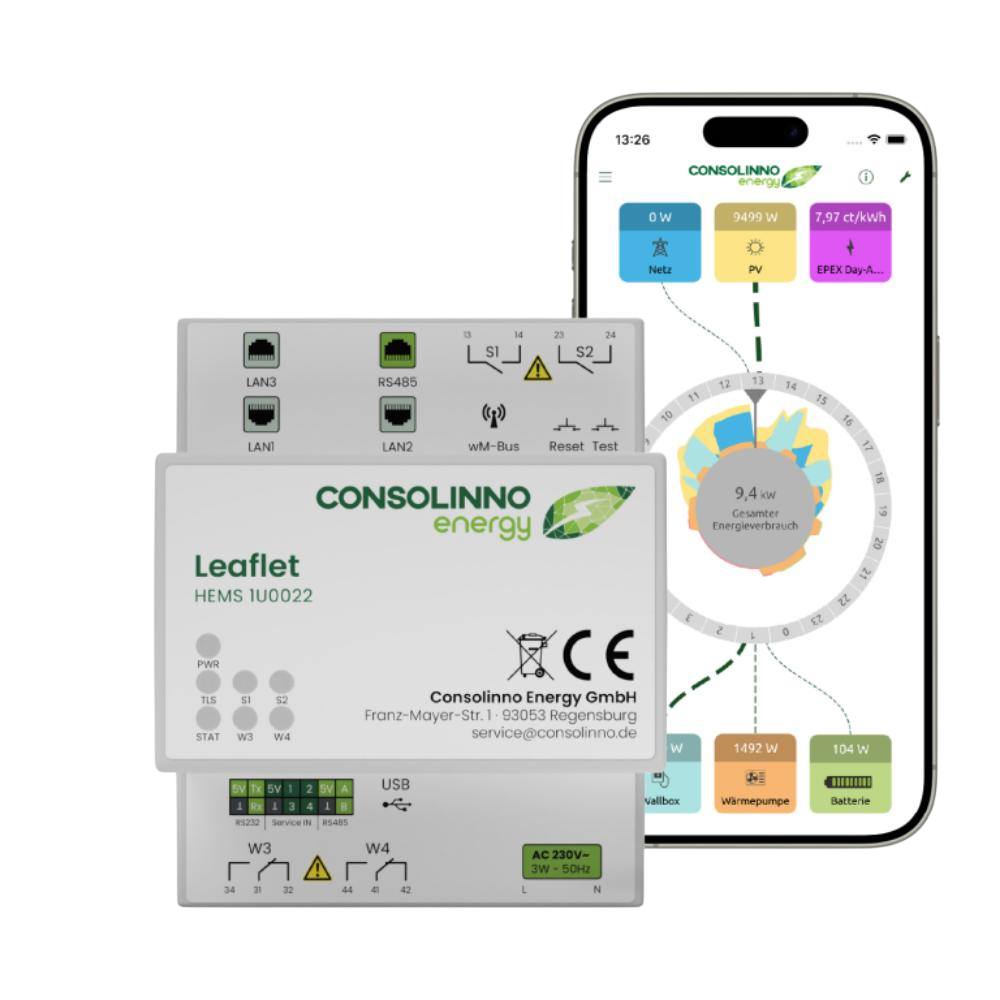

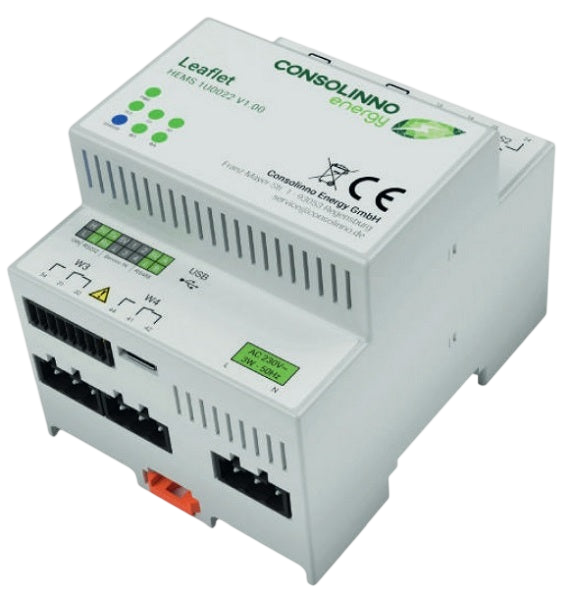

Das Consolinno Leaflet HEMS ist ein Home-Energy-Management-System für die herstellerübergreifende Einbindung unterstützter Erzeuger, Speicher und steuerbarer Verbraucher. Consolinno beschreibt Funktionen für PV-Überschuss, dynamische Stromtarife, Netzvorgaben und die Visualisierung von Energieflüssen per App. Welche Funktionen tatsächlich nutzbar sind, hängt vom konkreten angeschlossenen Gerät, dessen Treiber und der aktuellen Consolinno-Kompatibilitätsliste ab.
Das Gerät wird im Verteilerschrank beziehungsweise im Verteilerfeld eines Zählerschranks auf der Hutschiene montiert. Die aktuelle Herstellerdokumentation nennt 230 V AC, maximal 3 W Leistungsaufnahme, 4 TE Breite sowie 71,6 × 89,7 × 69,4 mm und 225 g.
Consolinno führt aktuell mehrere Leaflet-HEMS-Ausführungen. Standard 1U0022_CSE und Extended 1U0022_CO besitzen je drei getrennte 10/100-MBit-Ethernetanschlüsse, RS485 über RJ45, Relais sowie weitere RS232-/RS485-/Digital-Eingänge; die Extended Edition ergänzt Bluetooth 5.0/BLE und ZigBee. Basis und Light besitzen eine abweichende Schnittstellenausstattung. Deshalb muss die konkrete Edition anhand der Hersteller-Artikelnummer bestätigt werden.
Die KACO blueplanet Edition (KACO-Art.-Nr. 3016248) ist eine von Consolinno für KACO new energy ausgelegte Ausführung für blueplanet String- und Hybridwechselrichter. Sie besitzt drei getrennte Ethernet-Anschlüsse, zwei RS485-Schnittstellen über RJ45 und Klemme sowie zwei Schließer- und zwei Wechslerrelais, etwa für SG Ready. Eingerichtet wird sie mit einer geführten Inbetriebnahme in zehn Schritten; die Fernüberwachung über die Consolinno-App ist laut KACO kostenfrei. Dynamische Stromtarife kündigt KACO für diese Edition erst an.
Für die Ausführung „Consolinno-Edition“ ist im aktuellen PV-Komplett-Datensatz keine belastbare Consolinno-Artikelnummer hinterlegt. Vor Auslieferung wird daher die konkrete Edition bestätigt; insbesondere Funk- und Schnittstellenfunktionen dürfen nicht allein aus dem Produkttitel abgeleitet werden.
Das Gerät wird im Verteilerschrank beziehungsweise im Verteilerfeld eines Zählerschranks auf der Hutschiene montiert. Die aktuelle Herstellerdokumentation nennt 230 V AC, maximal 3 W Leistungsaufnahme, 4 TE Breite sowie 71,6 × 89,7 × 69,4 mm und 225 g.
Consolinno führt aktuell mehrere Leaflet-HEMS-Ausführungen. Standard 1U0022_CSE und Extended 1U0022_CO besitzen je drei getrennte 10/100-MBit-Ethernetanschlüsse, RS485 über RJ45, Relais sowie weitere RS232-/RS485-/Digital-Eingänge; die Extended Edition ergänzt Bluetooth 5.0/BLE und ZigBee. Basis und Light besitzen eine abweichende Schnittstellenausstattung. Deshalb muss die konkrete Edition anhand der Hersteller-Artikelnummer bestätigt werden.
Die KACO blueplanet Edition (KACO-Art.-Nr. 3016248) ist eine von Consolinno für KACO new energy ausgelegte Ausführung für blueplanet String- und Hybridwechselrichter. Sie besitzt drei getrennte Ethernet-Anschlüsse, zwei RS485-Schnittstellen über RJ45 und Klemme sowie zwei Schließer- und zwei Wechslerrelais, etwa für SG Ready. Eingerichtet wird sie mit einer geführten Inbetriebnahme in zehn Schritten; die Fernüberwachung über die Consolinno-App ist laut KACO kostenfrei. Dynamische Stromtarife kündigt KACO für diese Edition erst an.
Für die Ausführung „Consolinno-Edition“ ist im aktuellen PV-Komplett-Datensatz keine belastbare Consolinno-Artikelnummer hinterlegt. Vor Auslieferung wird daher die konkrete Edition bestätigt; insbesondere Funk- und Schnittstellenfunktionen dürfen nicht allein aus dem Produkttitel abgeleitet werden.
⚙️ Technische Daten
Produkttyp: Home Energy Management System / HEMS
Produktfamilie: Consolinno Leaflet HEMS
Aktuelle Hersteller-Ausführungen: Standard 1U0022_CSE / Extended 1U0022_CO / Basis 1U0022_CBE / Light 1U0022_CLE
Konkrete Shop-Edition: Hersteller-Artikelnummer im aktuellen Datensatz nicht belastbar hinterlegt – vor Auslieferung bestätigen
Versorgungsspannung: 230 V AC ±10 %
Frequenz: 50 Hz
Max. Leistungsaufnahme: 3 W
Überspannungskategorie Versorgung: OVC III
Abmessungen: 71,6 × 89,7 × 69,4 mm
Breite: 4 TE
Gewicht: 225 g ohne Gegenstecker
Betriebstemperatur: −5 bis +55 °C
Relative Luftfeuchte: max. 70 %, nicht kondensierend
Max. Einsatzhöhe: 3.000 m
Schutzklasse: Klasse II bei bestimmungsgemäßer Montage
Standard 1U0022_CSE: 3 × Ethernet 10/100 MBit; 1 × RS485 RJ45; 2 × Schließer; 2 × Wechsler; 14-polig mit RS232, RS485 und 4 × Digital IN; Micro-USB 2.0
Extended 1U0022_CO: wie Standard, zusätzlich Bluetooth 5.0/BLE und ZigBee
Basis 1U0022_CBE: 2 × Ethernet 10/100 MBit; 1 × RS485 RJ45; Relais; 14-poliger Anschluss; Micro-USB 2.0
Light 1U0022_CLE: 2 × Ethernet 10/100 MBit; Relais; 14-poliger Anschluss; Micro-USB 2.0
KACO blueplanet Edition: KACO-Art.-Nr. 3016248; 3 × Ethernet; 2 × RS485 (1 × RJ45, 1 × Klemme); 2 × Schließer; 2 × Wechsler
KACO blueplanet Edition Versorgung/Abmessungen: 230 V, 50 Hz; 72 × 90 × 69 mm; 225 g
Produktfamilie: Consolinno Leaflet HEMS
Aktuelle Hersteller-Ausführungen: Standard 1U0022_CSE / Extended 1U0022_CO / Basis 1U0022_CBE / Light 1U0022_CLE
Konkrete Shop-Edition: Hersteller-Artikelnummer im aktuellen Datensatz nicht belastbar hinterlegt – vor Auslieferung bestätigen
Versorgungsspannung: 230 V AC ±10 %
Frequenz: 50 Hz
Max. Leistungsaufnahme: 3 W
Überspannungskategorie Versorgung: OVC III
Abmessungen: 71,6 × 89,7 × 69,4 mm
Breite: 4 TE
Gewicht: 225 g ohne Gegenstecker
Betriebstemperatur: −5 bis +55 °C
Relative Luftfeuchte: max. 70 %, nicht kondensierend
Max. Einsatzhöhe: 3.000 m
Schutzklasse: Klasse II bei bestimmungsgemäßer Montage
Standard 1U0022_CSE: 3 × Ethernet 10/100 MBit; 1 × RS485 RJ45; 2 × Schließer; 2 × Wechsler; 14-polig mit RS232, RS485 und 4 × Digital IN; Micro-USB 2.0
Extended 1U0022_CO: wie Standard, zusätzlich Bluetooth 5.0/BLE und ZigBee
Basis 1U0022_CBE: 2 × Ethernet 10/100 MBit; 1 × RS485 RJ45; Relais; 14-poliger Anschluss; Micro-USB 2.0
Light 1U0022_CLE: 2 × Ethernet 10/100 MBit; Relais; 14-poliger Anschluss; Micro-USB 2.0
KACO blueplanet Edition: KACO-Art.-Nr. 3016248; 3 × Ethernet; 2 × RS485 (1 × RJ45, 1 × Klemme); 2 × Schließer; 2 × Wechsler
KACO blueplanet Edition Versorgung/Abmessungen: 230 V, 50 Hz; 72 × 90 × 69 mm; 225 g
📦 Lieferumfang
Für die dokumentierten Standard- und Extended-Ausführungen 1U0022_CSE / 1U0022_CO:
1 × Consolinno Leaflet HEMS
1 × Einbauanleitung
1 × Modul-Etikett passend zur Edition
3 × 3-poliger Gegenstecker 1759509
2 × 2-poliger Gegenstecker 1758859
1 × 14-poliger Gegenstecker 1715739
Maßgeblich ist der Lieferumfang der vor Auslieferung bestätigten Hersteller-Artikelnummer.
Ausführung blueplanet Edition: 1 × Leaflet HEMS – blueplanet Edition (KACO 3016248)
1 × Consolinno Leaflet HEMS
1 × Einbauanleitung
1 × Modul-Etikett passend zur Edition
3 × 3-poliger Gegenstecker 1759509
2 × 2-poliger Gegenstecker 1758859
1 × 14-poliger Gegenstecker 1715739
Maßgeblich ist der Lieferumfang der vor Auslieferung bestätigten Hersteller-Artikelnummer.
Ausführung blueplanet Edition: 1 × Leaflet HEMS – blueplanet Edition (KACO 3016248)
🔌 Kompatibel mit
Kompatibel mit (Consolinno-Kompatibilitätsliste Leaflet HEMS v10.10, PV- und Speichersysteme):
- Fronius Primo GEN24 SC und Primo GEN24 Plus SC
- Fronius Symo
- Fronius Symo GEN24 SC und Symo GEN24 Plus SC
- Fronius Tauro 50-3 und Tauro ECO 50-3
- Fronius Verto und Verto Plus
- SMA Sunny Boy 3–4 kW
- SMA Sunny Boy Smart Energy
- SMA Sunny Tripower 3–10 kW
- SMA Sunny Tripower X
- SMA Sunny Tripower 125 kW
- SMA Sunny Tripower Smart Energy
- SMA Sunny Highpower PEAK3
- KOSTAL PLENTICORE G3 S, G3 M und G3 L
- KOSTAL PLENTICORE MP S G3 und MP M G3
- KACO blueplanet NX3
- KACO blueplanet NH3
- SolaX X3-Hybrid G4 und X3-Hybrid G4 PRO
- SolaX X3-IES
- SolaX X3-ULTRA
- Huawei SUN2000 M1, MAP0, MB0, LB0 und LC0
- Sungrow SG6.0RT / SG8.0RT, SG33CX-P2 / SG40CX-P2 / SG50CX-P2, SG75CX-P2, SG125CX-P2, SG125CX-P3, SG150CX und SG350HX-20
- Sungrow SH3.0RS–SH6.0RS, SH5.0RT-20–SH10RT-20, SH5T–SH12T, SH15T–SH25T, SH50CX / SH80CX und SH125CX
- GoodWe ET G2, ET 20–29,9 kW, ET50, ET 80–100 kW und EH Plus
- SOFAR HYD 5–20KTL-3PH und HYD-40–60K-T1
- Fox ESS H3 Pro, H3-M, H3 Smart und R-G2
- RCT Power Storage DC
- Delta RPI M6A–M10A
- SolarEdge Home Hub einphasig und dreiphasig, Home Wave, Home Short String sowie SE16K / SE17K (SetApp)
- Enphase IQ8 und IQ8X über IQ Gateway
- Victron MultiPlus-II GX und EasySolar-II GX
- SAX Power Home und Home Plus
- Enphase IQ Battery 5P über IQ Gateway
- FENECON Home 6, Home 10, Home 15, Home 20 und Home 30
- SolaX X3-IES All-in-One
Zu beachten:
- Der Funktionsumfang (Solarspitzen-Batteriesteuerung, §14a-Leistungsbezugsbegrenzung, Einspeisebegrenzung, dynamische Tarife) unterscheidet sich je Gerät laut Kompatibilitätsliste; für Enphase IQ führt die Liste keine Steuerfunktionen.
- Eine vorhandene Ethernet-, RS485- oder Relais-Schnittstelle allein ist keine Freigabe; maßgeblich ist der konkrete Gerätetreiber.
- Victron-Systeme werden über ein GX-Gerät eingebunden.
- Die passende Leaflet-HEMS-Edition ist vor der Bestellung abzustimmen.
- KACO blueplanet Edition (3016248): laut KACO für blueplanet String- und Hybridwechselrichter vorgesehen; dynamische Stromtarife sind für diese Edition laut KACO noch nicht verfügbar.
- Fronius Primo GEN24 SC und Primo GEN24 Plus SC
- Fronius Symo
- Fronius Symo GEN24 SC und Symo GEN24 Plus SC
- Fronius Tauro 50-3 und Tauro ECO 50-3
- Fronius Verto und Verto Plus
- SMA Sunny Boy 3–4 kW
- SMA Sunny Boy Smart Energy
- SMA Sunny Tripower 3–10 kW
- SMA Sunny Tripower X
- SMA Sunny Tripower 125 kW
- SMA Sunny Tripower Smart Energy
- SMA Sunny Highpower PEAK3
- KOSTAL PLENTICORE G3 S, G3 M und G3 L
- KOSTAL PLENTICORE MP S G3 und MP M G3
- KACO blueplanet NX3
- KACO blueplanet NH3
- SolaX X3-Hybrid G4 und X3-Hybrid G4 PRO
- SolaX X3-IES
- SolaX X3-ULTRA
- Huawei SUN2000 M1, MAP0, MB0, LB0 und LC0
- Sungrow SG6.0RT / SG8.0RT, SG33CX-P2 / SG40CX-P2 / SG50CX-P2, SG75CX-P2, SG125CX-P2, SG125CX-P3, SG150CX und SG350HX-20
- Sungrow SH3.0RS–SH6.0RS, SH5.0RT-20–SH10RT-20, SH5T–SH12T, SH15T–SH25T, SH50CX / SH80CX und SH125CX
- GoodWe ET G2, ET 20–29,9 kW, ET50, ET 80–100 kW und EH Plus
- SOFAR HYD 5–20KTL-3PH und HYD-40–60K-T1
- Fox ESS H3 Pro, H3-M, H3 Smart und R-G2
- RCT Power Storage DC
- Delta RPI M6A–M10A
- SolarEdge Home Hub einphasig und dreiphasig, Home Wave, Home Short String sowie SE16K / SE17K (SetApp)
- Enphase IQ8 und IQ8X über IQ Gateway
- Victron MultiPlus-II GX und EasySolar-II GX
- SAX Power Home und Home Plus
- Enphase IQ Battery 5P über IQ Gateway
- FENECON Home 6, Home 10, Home 15, Home 20 und Home 30
- SolaX X3-IES All-in-One
Zu beachten:
- Der Funktionsumfang (Solarspitzen-Batteriesteuerung, §14a-Leistungsbezugsbegrenzung, Einspeisebegrenzung, dynamische Tarife) unterscheidet sich je Gerät laut Kompatibilitätsliste; für Enphase IQ führt die Liste keine Steuerfunktionen.
- Eine vorhandene Ethernet-, RS485- oder Relais-Schnittstelle allein ist keine Freigabe; maßgeblich ist der konkrete Gerätetreiber.
- Victron-Systeme werden über ein GX-Gerät eingebunden.
- Die passende Leaflet-HEMS-Edition ist vor der Bestellung abzustimmen.
- KACO blueplanet Edition (3016248): laut KACO für blueplanet String- und Hybridwechselrichter vorgesehen; dynamische Stromtarife sind für diese Edition laut KACO noch nicht verfügbar.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Kann das Leaflet HEMS dynamische Stromtarife nutzen?
Ja. Consolinno unterstützt dynamische Tarife für dafür freigegebene Verbraucher und Speicher. Für einen dynamischen Stromtarif wird ein Smart Meter benötigt; die konkrete Steuerfunktion muss zusätzlich für das angeschlossene Gerät in der aktuellen Kompatibilitätsliste freigegeben sein.
Ist das Leaflet HEMS mit Geräten verschiedener Hersteller kompatibel?
Grundsätzlich ist das HEMS herstellerübergreifend ausgelegt. Eine vorhandene Schnittstelle allein ist aber keine Freigabe: Gerätemodell und gewünschte Funktion wie PV-Überschuss, dynamischer Tarif oder Leistungsbegrenzung müssen in der aktuellen Consolinno-Geräteliste beziehungsweise im jeweiligen Treiber unterstützt werden.
Welche Schnittstellen besitzt das Leaflet HEMS?
Die Schnittstellen hängen von der Edition ab. Standard 1U0022_CSE besitzt 3 × Ethernet, 1 × RS485 über RJ45, 2 Schließer- und 2 Wechslerrelais sowie RS232, RS485 und 4 Digital-IN am 14-poligen Anschluss. Extended 1U0022_CO ergänzt Bluetooth 5.0/BLE und ZigBee. Basis und Light besitzen eine reduzierte Schnittstellenausstattung.
Welche Leaflet-HEMS-Edition wird geliefert?
Mit der Ausführung „blueplanet Edition“ wird die KACO-Edition 3016248 geliefert. Für die Ausführung „Consolinno-Edition“ ist im aktuellen PV-Komplett-Datensatz keine belastbare Consolinno-Artikelnummer gespeichert; die konkrete Edition wird vor Auslieferung bestätigt.
