Delta DC1 Datenkollektor – Monitoring-Gateway für Delta M Flex und RPI Wechselrichter
Normaler Preis
€284,13
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Zugang zur MyDeltaSolar Cloud:
Für die Delta M50A, M70A und M100A Flex setzt Delta den DC1 voraus, wenn die Anlage in der MyDeltaSolar Cloud verwaltet werden soll. -
Mehrere Wechselrichter an einem Gerät:
Delta nennt bis zu 30 Wechselrichter über RS485 und bis zu 9 per WLAN; über den DC1 lassen sich alle verbundenen Geräte gemeinsam in Betrieb nehmen. -
Erweiterbar mit Leistungsmesser:
Ein Delta Leistungsmesser P3 oder P3E wird als Erweiterungsmodul angeschlossen und erweitert Datenerfassung und Auswertung, etwa für eine Einspeisebegrenzung. -
Lokale Datensicherung:
Bei unterbrochener Internetverbindung hält der DC1 Anlagendaten laut Datenblatt bis zu sieben Tage auf der Micro-SD-Karte vor.
Beschreibung

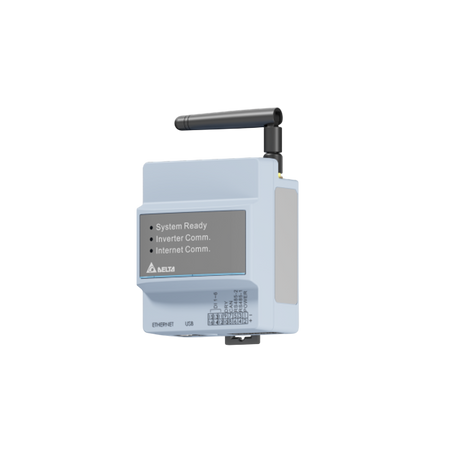

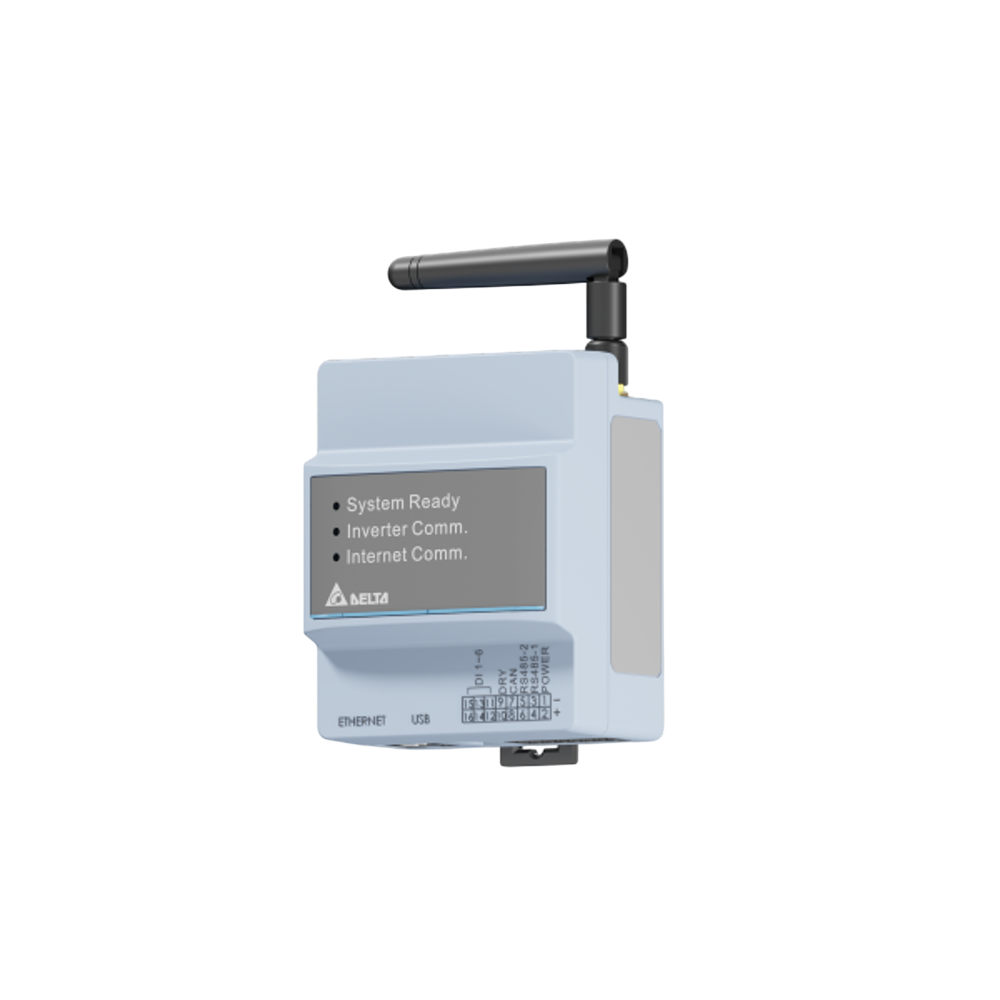

Der Delta DC1 Datenkollektor PPM DC1_100 bündelt die Daten von Delta Wechselrichtern und stellt die Verbindung zur MyDeltaSolar Cloud oder zu einem Monitoringsystem eines Drittanbieters her. Eingerichtet wird er mit der DeltaSolar App. Für die Delta M50A, M70A und M100A Flex setzt Delta den DC1 voraus, wenn die Anlage in der MyDeltaSolar Cloud verwaltet werden soll.
Die Wechselrichter werden über RS485 am Anschluss RS485-1 oder per WLAN verbunden, zum Netzwerk stehen Ethernet und WLAN bereit. Der DC1 besitzt keinen integrierten RS485-Abschlusswiderstand; je nach Position am Bus ist ein externer Abschluss vorzusehen, und jeder Wechselrichter benötigt eine eigene ID. Als Erweiterungsmodul kann ein Delta Leistungsmesser P3 oder P3E angeschlossen werden.
Versorgt wird der DC1 mit 9 bis 25 V DC über den RS485-Versorgungsanschluss oder mit 5 V DC über Micro-USB bei 5 W Leistungsaufnahme. Bei Delta M Flex Wechselrichtern sind VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers laut Anleitung nicht zu belegen. Das IP20-Gehäuse ist für den Innenbereich ausgelegt, im Freien ist ein geeignetes Schutzgehäuse nötig.
Die Wechselrichter werden über RS485 am Anschluss RS485-1 oder per WLAN verbunden, zum Netzwerk stehen Ethernet und WLAN bereit. Der DC1 besitzt keinen integrierten RS485-Abschlusswiderstand; je nach Position am Bus ist ein externer Abschluss vorzusehen, und jeder Wechselrichter benötigt eine eigene ID. Als Erweiterungsmodul kann ein Delta Leistungsmesser P3 oder P3E angeschlossen werden.
Versorgt wird der DC1 mit 9 bis 25 V DC über den RS485-Versorgungsanschluss oder mit 5 V DC über Micro-USB bei 5 W Leistungsaufnahme. Bei Delta M Flex Wechselrichtern sind VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers laut Anleitung nicht zu belegen. Das IP20-Gehäuse ist für den Innenbereich ausgelegt, im Freien ist ein geeignetes Schutzgehäuse nötig.
⚙️ Technische Daten
Produkttyp: Datenkollektor
Modell: Delta DC1 Data Collector
Hersteller-Art.-Nr.: PPM DC1_100
Kommunikation: RS485, WLAN 802.11 a/b/g/n, Ethernet (RJ45)
Anzahl Wechselrichter: bis 30 über RS485, bis 9 über WLAN
Weitere Anschlüsse: USB, Micro-USB, Micro-SD, Erweiterungsport
Lokaler Datenspeicher: Micro-SD, bis 7 Tage
Monitoring: DeltaSolar App, MyDeltaSolar Cloud
Spannungsversorgung: 9–25 V DC über RS485-Versorgungsanschluss oder 5 V DC über Micro-USB
Leistungsaufnahme: 5 W
Schutzart: IP20
Relative Luftfeuchte: 30–85 %
Abmessungen (B × H × T): 72 × 90 × 55 mm
Gewicht: 160 g mit WLAN-Antenne
Modell: Delta DC1 Data Collector
Hersteller-Art.-Nr.: PPM DC1_100
Kommunikation: RS485, WLAN 802.11 a/b/g/n, Ethernet (RJ45)
Anzahl Wechselrichter: bis 30 über RS485, bis 9 über WLAN
Weitere Anschlüsse: USB, Micro-USB, Micro-SD, Erweiterungsport
Lokaler Datenspeicher: Micro-SD, bis 7 Tage
Monitoring: DeltaSolar App, MyDeltaSolar Cloud
Spannungsversorgung: 9–25 V DC über RS485-Versorgungsanschluss oder 5 V DC über Micro-USB
Leistungsaufnahme: 5 W
Schutzart: IP20
Relative Luftfeuchte: 30–85 %
Abmessungen (B × H × T): 72 × 90 × 55 mm
Gewicht: 160 g mit WLAN-Antenne
📦 Lieferumfang
1 × Delta DC1 Datenkollektor PPM DC1_100
🔒 Garantie
2 Jahre Herstellergarantie von Delta für den DC1 Datenkollektor.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit:
- Delta M15A Flex
- Delta M30A Flex
- Delta M50A Flex
- Delta M70A Flex
- Delta M100A Flex
- Delta RPI M6A–M10A
Zu beachten:
- Wechselrichter am Anschluss RS485-1 des DC1 oder per WLAN verbinden; externer RS485-Abschluss je nach Busposition.
- Jeder Wechselrichter am RS485-Bus benötigt eine eigene ID.
- Bei M Flex Wechselrichtern VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers nicht belegen; Versorgung über Micro-USB, Hutschienen-Netzteil oder Leistungsmesser.
- Delta Leistungsmesser P3/P3E werden als Erweiterungsmodul am DC1 betrieben.
- Delta M15A Flex
- Delta M30A Flex
- Delta M50A Flex
- Delta M70A Flex
- Delta M100A Flex
- Delta RPI M6A–M10A
Zu beachten:
- Wechselrichter am Anschluss RS485-1 des DC1 oder per WLAN verbinden; externer RS485-Abschluss je nach Busposition.
- Jeder Wechselrichter am RS485-Bus benötigt eine eigene ID.
- Bei M Flex Wechselrichtern VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers nicht belegen; Versorgung über Micro-USB, Hutschienen-Netzteil oder Leistungsmesser.
- Delta Leistungsmesser P3/P3E werden als Erweiterungsmodul am DC1 betrieben.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie wird der DC1 mit Spannung versorgt?
Laut Delta über den Wechselrichter, einen Micro-USB-Adapter mit 5 V DC oder einen Leistungsmesser; der RS485-Versorgungsanschluss nimmt 9 bis 25 V DC auf. Als Hutschienenlösung nennt Delta das Netzteil DRC-12V10W1AZ.
Wie viele Wechselrichter lassen sich anbinden?
Delta nennt bis zu 30 Wechselrichter über RS485 und bis zu 9 per WLAN. Am RS485-Bus benötigt jeder Wechselrichter eine eigene ID, der Bus ist je nach Position des DC1 extern abzuschließen.
Welche Garantie gilt für den DC1?
Delta gewährt für den DC1 2 Jahre Garantie ab dem Rechnungsdatum an den Endabnehmer. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
