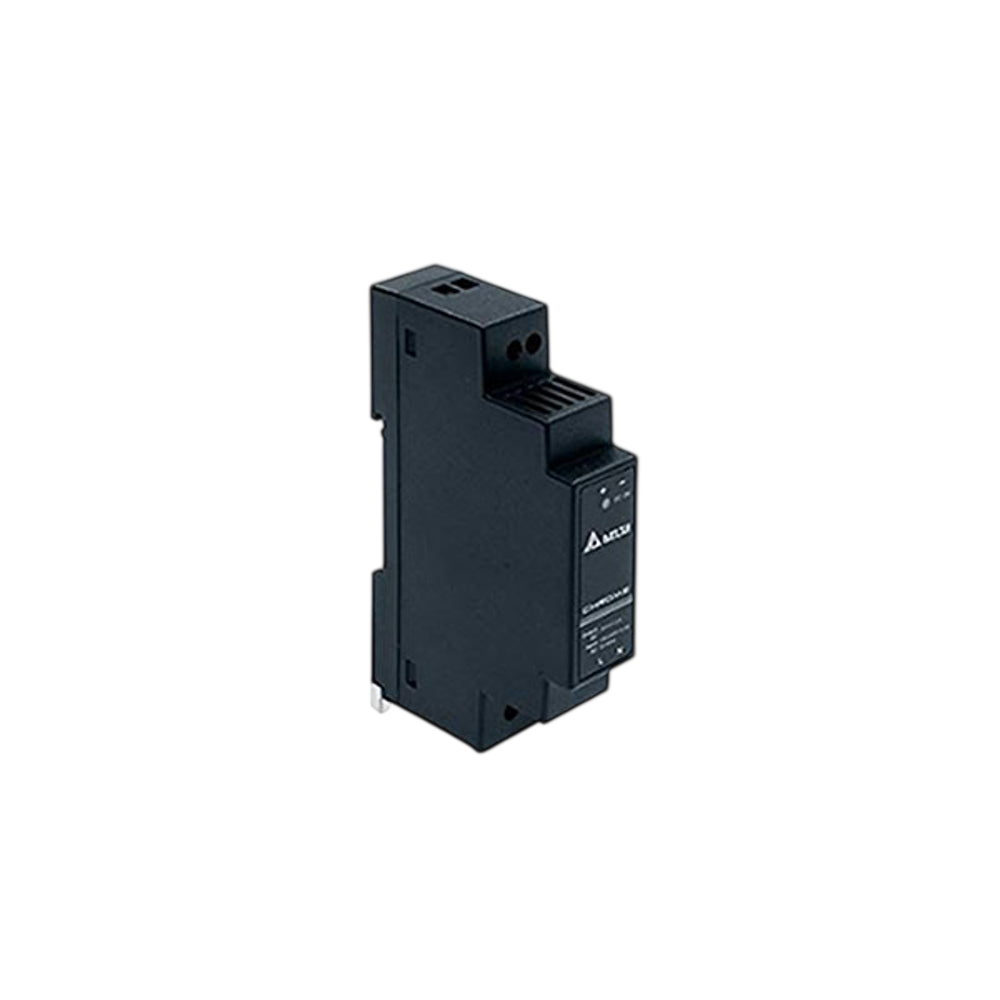

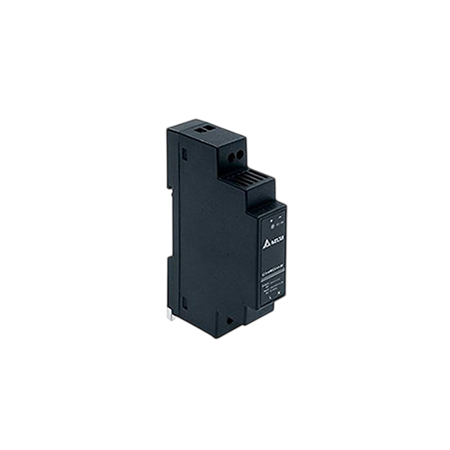

Delta Hutschienen-Netzteil 12 V / 10 W DRC-12V10W1AZ für DC1 Datenkollektor
Normaler Preis
€17,68
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Versorgung für den DC1:
Delta nennt das Hutschienen-Netzteil als Versorgungsoption für den RS485-Versorgungsanschluss des DC1 Datenkollektors. -
12 V DC aus dem Wechselstromnetz:
Das Netzteil arbeitet an 90 bis 264 V AC und liefert 12 V DC mit bis zu 0,83 A beziehungsweise 9,96 W. -
Schmal für die Verteilung:
Mit 18 mm Breite wird es auf einer TS35-Hutschiene montiert; dank Schutzklasse II ist kein Schutzleiteranschluss erforderlich.
Beschreibung
Das Delta DRC-12V10W1AZ ist ein einphasiges Hutschienen-Netzteil der Delta Chrome Serie mit 12 V DC Ausgang und bis zu 9,96 W. Delta führt es als Versorgungsoption für den DC1 Datenkollektor, dessen RS485-Versorgungsanschluss 9 bis 25 V DC aufnimmt. Relevant ist das vor allem bei Delta M Flex Wechselrichtern, bei denen VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers laut Anleitung nicht belegt werden.
Das Netzteil arbeitet an 90 bis 264 V AC, ist 18 mm breit und wird auf einer TS35-Hutschiene montiert. Es ist schutzisoliert nach Schutzklasse II, erreicht IP20 und besitzt Schutzfunktionen gegen Überlast, Überspannung, Übertemperatur und Kurzschluss.
Das Netzteil arbeitet an 90 bis 264 V AC, ist 18 mm breit und wird auf einer TS35-Hutschiene montiert. Es ist schutzisoliert nach Schutzklasse II, erreicht IP20 und besitzt Schutzfunktionen gegen Überlast, Überspannung, Übertemperatur und Kurzschluss.
⚙️ Technische Daten
Produkttyp: Hutschienen-Netzteil
Modell: Delta Chrome DRC-12V10W1A
Hersteller-Art.-Nr.: DRC-12V10W1AZ
Eingangsspannung: 90–264 V AC, 47–63 Hz
Ausgangsspannung: 12 V DC
Ausgangsstrom: max. 0,83 A
Ausgangsleistung: max. 9,96 W
Wirkungsgrad: über 80,5 % bei 230 V AC
Schutzklasse: II, ohne Schutzleiteranschluss
Schutzart: IP20
Montage: TS35-Hutschiene nach EN 60715
Abmessungen (H × B × T): 91 × 18 × 55,6 mm
Gewicht: 60 g
Betriebstemperatur: −25 bis +71 °C, Leistungsreduzierung ab 55 °C
Modell: Delta Chrome DRC-12V10W1A
Hersteller-Art.-Nr.: DRC-12V10W1AZ
Eingangsspannung: 90–264 V AC, 47–63 Hz
Ausgangsspannung: 12 V DC
Ausgangsstrom: max. 0,83 A
Ausgangsleistung: max. 9,96 W
Wirkungsgrad: über 80,5 % bei 230 V AC
Schutzklasse: II, ohne Schutzleiteranschluss
Schutzart: IP20
Montage: TS35-Hutschiene nach EN 60715
Abmessungen (H × B × T): 91 × 18 × 55,6 mm
Gewicht: 60 g
Betriebstemperatur: −25 bis +71 °C, Leistungsreduzierung ab 55 °C
📦 Lieferumfang
1 × Delta Hutschienen-Netzteil DRC-12V10W1AZ
🔌 Kompatibel mit
Kompatibel mit:
- Delta DC1 Datenkollektor (RS485-Versorgungsanschluss 9–25 V DC)
Zu beachten:
- Alternativ kann der DC1 laut Delta über den Wechselrichter, Micro-USB oder einen Leistungsmesser versorgt werden.
- Bei Delta M Flex Wechselrichtern VCC und GND der Kommunikationskarte beim RS485-Anschluss des DC1 nicht belegen.
- Delta DC1 Datenkollektor (RS485-Versorgungsanschluss 9–25 V DC)
Zu beachten:
- Alternativ kann der DC1 laut Delta über den Wechselrichter, Micro-USB oder einen Leistungsmesser versorgt werden.
- Bei Delta M Flex Wechselrichtern VCC und GND der Kommunikationskarte beim RS485-Anschluss des DC1 nicht belegen.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wann wird das Netzteil für den DC1 benötigt?
Der DC1 kann laut Delta über den Wechselrichter, einen Micro-USB-Adapter oder einen Leistungsmesser versorgt werden. Bei Delta M Flex Wechselrichtern sind VCC und GND der Kommunikationskarte beim RS485-Anschluss eines Datenloggers nicht zu belegen; dort übernimmt das Netzteil die Versorgung.
