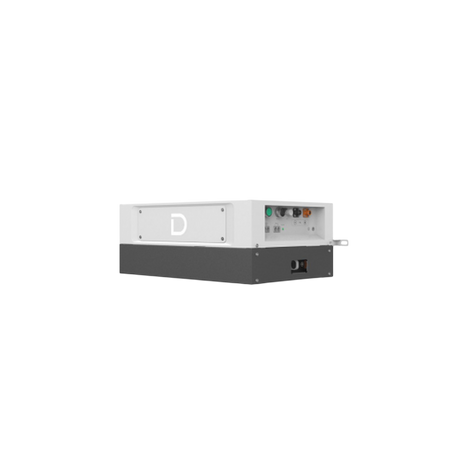

Dyness STACK280 BDU & Base
Normaler Preis
€1.049,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €59,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Zentrale Clustersteuerung:
Die BDU bündelt DC-Hauptschalter mit Kurzschlussschutz, Leistungsanschlüsse zum Wechselrichter und die CAN/RS485-Kommunikation in einer zentralen Einheit für einen vollständigen STACK280-Batteriecluster. -
Für hohe Ströme ausgelegt:
Mit bis zu 200 A Dauerstrom und einem Betriebsspannungsbereich von 134,4 bis 864 V ist die BDU auf die Leistungsklasse von STACK280-Gewerbespeichern ausgelegt. -
Skalierbar bis zwölf Cluster:
Über die Parallel-Ports lassen sich laut Dyness bis zu zwölf Cluster gleichen Modells und gleicher Kapazität zu einem größeren Speichersystem zusammenschalten.
Beschreibung
Die Dyness STACK280 BDU & Base bildet die Steuer- und Basiseinheit eines STACK280-Batterieclusters. Die BDU SBDU200 enthält den DC-Leistungsschalter als Hauptschalter mit Kurzschlussschutz, die Leistungsanschlüsse zum Wechselrichter, zwei RJ45-Ports für CAN/RS485 sowie Parallel-Ports zur Verbindung mehrerer Cluster. Die Base wird mit dem Boden verschraubt und trägt die gestapelten S51280-Module.
Laut Benutzerhandbuch umfasst ein Cluster 3 bis 15 Module; bei mehr als acht Modulen empfiehlt Dyness einen zweispaltigen Aufbau mit optionalem Erweiterungspaket. Bis zu zwölf Cluster gleichen Modells und gleicher Kapazität lassen sich parallel betreiben. Seitliche Befestigungswinkel sichern den Stapel zusätzlich an der Wand.
Laut Benutzerhandbuch umfasst ein Cluster 3 bis 15 Module; bei mehr als acht Modulen empfiehlt Dyness einen zweispaltigen Aufbau mit optionalem Erweiterungspaket. Bis zu zwölf Cluster gleichen Modells und gleicher Kapazität lassen sich parallel betreiben. Seitliche Befestigungswinkel sichern den Stapel zusätzlich an der Wand.
⚙️ Technische Daten
Produkttyp: Battery Distribution Unit (BDU) + Base
Serie: Dyness STACK280
Betriebsspannung: 134,4–864 V
Max. kontinuierlicher Strom: 200 A
Abmessungen BDU: ca. 770 × 425 × 230 mm
Kommunikation: innerhalb des STACK280-Systems über CAN / RS485
Gewicht BDU: ca. 19,2 kg
Gewicht Base / Abdeckung: ca. 18,5 kg
Gesamtgewicht BDU + Base: ca. 37,7 kg
Schutzart BDU: IP20
Modell BDU: SBDU200
Serie: Dyness STACK280
Betriebsspannung: 134,4–864 V
Max. kontinuierlicher Strom: 200 A
Abmessungen BDU: ca. 770 × 425 × 230 mm
Kommunikation: innerhalb des STACK280-Systems über CAN / RS485
Gewicht BDU: ca. 19,2 kg
Gewicht Base / Abdeckung: ca. 18,5 kg
Gesamtgewicht BDU + Base: ca. 37,7 kg
Schutzart BDU: IP20
Modell BDU: SBDU200
📦 Lieferumfang
1 × Dyness STACK280 BDU SBDU200
1 × Dyness STACK280 Base
1 × Leistungskabel Plus 50 mm² (2.050 mm)
1 × Leistungskabel Minus 50 mm² (2.050 mm)
1 × CAN-Kommunikationskabel zum Wechselrichter (2.000 mm)
1 × RS485-Kommunikationskabel zum Wechselrichter (2.000 mm)
2 × Befestigungswinkel
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
1 × Dyness STACK280 Base
1 × Leistungskabel Plus 50 mm² (2.050 mm)
1 × Leistungskabel Minus 50 mm² (2.050 mm)
1 × CAN-Kommunikationskabel zum Wechselrichter (2.000 mm)
1 × RS485-Kommunikationskabel zum Wechselrichter (2.000 mm)
2 × Befestigungswinkel
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔌 Kompatibel mit
Ausschließlich für Dyness STACK280 mit kompatiblen S51280-Batteriemodulen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wird die BDU/Base für einen STACK280-Cluster benötigt?
Ja. Je Cluster gehört laut Dyness ein Paket aus BDU und Base zum Aufbau; die S51280-Batteriemodule werden als eigene Pakete in der benötigten Anzahl ergänzt.
Wann ist ein zweispaltiger Aufbau nötig?
Dyness empfiehlt bei mehr als acht Modulen je Cluster einen Aufbau in zwei Säulen mit dem optionalen Erweiterungspaket aus Erweiterungsbasis und Abdeckung. Über dem Stapel sind mindestens 450 mm Freiraum einzuhalten.
