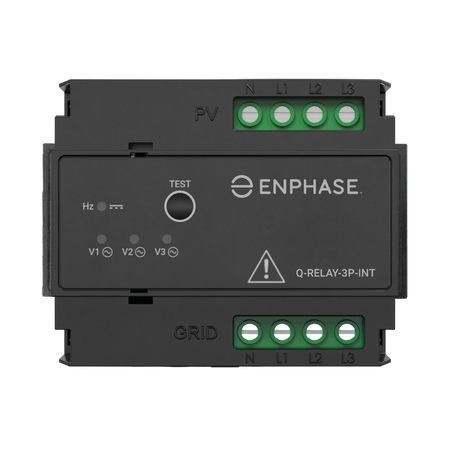

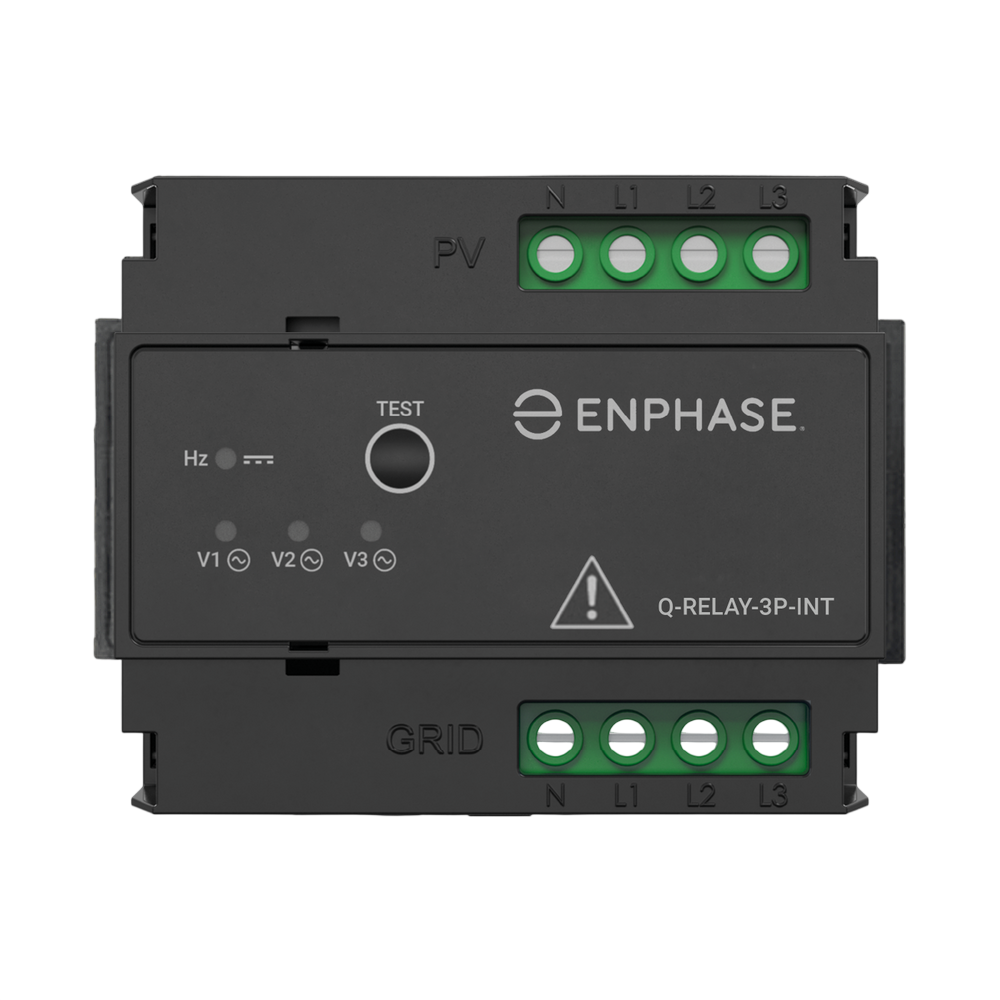

Enphase IQ Relay – Netztrennung (NA-Schutz) für IQ Mikrowechselrichter
Normaler Preis
€60,69
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
NA-Schutz für den Netzanschluss in Deutschland:
Die Konformität von IQ8, IQ8X und IQ9N nach VDE-AR-N 4105 ist für den Verbund mit IQ Relay und IQ Gateway nachgewiesen. -
Automatische Trennung und Wiederzuschaltung:
Bei Netzstörungen trennt das Relais die Mikrowechselrichter vom Netz und schaltet wieder zu, sobald normale Netzbedingungen herrschen. -
Phasenkoppler im Q-RELAY-3P-INT integriert:
Die dreiphasige Ausführung überträgt die Powerline-Signale auf alle Phasen, ein separater Phasenkoppler entfällt. -
Kompakt auf der Hutschiene:
Mit 3 TE einphasig beziehungsweise 6 TE dreiphasig wird das IQ Relay auf einer 35-mm-Hutschiene im geschützten Verteiler installiert.
Beschreibung
Das Enphase IQ Relay ist die externe Netztrennvorrichtung für Anlagen mit IQ Mikrowechselrichtern. Es überwacht Spannung und Frequenz, erkennt DC-Einspeisung und trennt die Mikrowechselrichter bei Netzstörungen vom Netz; nach Rückkehr normaler Netzbedingungen schaltet es automatisch wieder zu. Die TÜV-Rheinland-Nachweise nach VDE-AR-N 4105 für IQ8, IQ8X und IQ9N gelten für die Kombination mit IQ Relay und IQ Gateway.
Das einphasige Q-RELAY-1P-INT schaltet L1 und N, ist für 20 A beziehungsweise 4,8 kVA ausgelegt und belegt 3 TE. Das dreiphasige Q-RELAY-3P-INT trennt L1, L2, L3 und N, ist für 25 A und 6 kVA je Phase ausgelegt, belegt 6 TE und koppelt die Powerline-Kommunikation über einen integrierten Phasenkoppler auf alle Phasen. Es unterstützt auch zwei- und einphasige Anwendungen.
Beide Ausführungen werden auf einer 35-mm-Hutschiene in geschützter Umgebung wie einem Schaltschrank montiert (IP20, −40 bis +50 °C) und netzseitig mit maximal 20 A abgesichert. Anlagen über 30 kVA benötigen in Deutschland zusätzlich einen zentralen NA-Schutz. Im IQ System Controller 3 INT und im IQ Combiner 2 EU 3P ist das IQ Relay bereits integriert.
Das einphasige Q-RELAY-1P-INT schaltet L1 und N, ist für 20 A beziehungsweise 4,8 kVA ausgelegt und belegt 3 TE. Das dreiphasige Q-RELAY-3P-INT trennt L1, L2, L3 und N, ist für 25 A und 6 kVA je Phase ausgelegt, belegt 6 TE und koppelt die Powerline-Kommunikation über einen integrierten Phasenkoppler auf alle Phasen. Es unterstützt auch zwei- und einphasige Anwendungen.
Beide Ausführungen werden auf einer 35-mm-Hutschiene in geschützter Umgebung wie einem Schaltschrank montiert (IP20, −40 bis +50 °C) und netzseitig mit maximal 20 A abgesichert. Anlagen über 30 kVA benötigen in Deutschland zusätzlich einen zentralen NA-Schutz. Im IQ System Controller 3 INT und im IQ Combiner 2 EU 3P ist das IQ Relay bereits integriert.
⚙️ Technische Daten
Produkttyp: Netztrennvorrichtung (NA-Schutz) für Enphase Mikrowechselrichter
Modell: IQ Relay einphasig / dreiphasig
Hersteller-Art.-Nr.: Q-RELAY-1P-INT / Q-RELAY-3P-INT
Schaltkontakte: L1, N / L1, L2, L3, N
Bemessungsstrom: 20 A / 25 A
Schaltleistung: 4,8 kVA / 6 kVA je Phase
Nenneingangsspannung: 230/240 V AC, 50 Hz
Netzkonformität: VDE-AR-N 4105:2018-11, EN 50549
Phasenkoppler: in der dreiphasigen Ausführung integriert
Leistungsaufnahme: 10 VA / 18 VA
Montage: 35-mm-Hutschiene, 3 TE / 6 TE
Schutzart: IP20, nur in geschützter Umgebung
Betriebstemperatur: −40 bis +50 °C
Breite: 53 mm / 107 mm
Modell: IQ Relay einphasig / dreiphasig
Hersteller-Art.-Nr.: Q-RELAY-1P-INT / Q-RELAY-3P-INT
Schaltkontakte: L1, N / L1, L2, L3, N
Bemessungsstrom: 20 A / 25 A
Schaltleistung: 4,8 kVA / 6 kVA je Phase
Nenneingangsspannung: 230/240 V AC, 50 Hz
Netzkonformität: VDE-AR-N 4105:2018-11, EN 50549
Phasenkoppler: in der dreiphasigen Ausführung integriert
Leistungsaufnahme: 10 VA / 18 VA
Montage: 35-mm-Hutschiene, 3 TE / 6 TE
Schutzart: IP20, nur in geschützter Umgebung
Betriebstemperatur: −40 bis +50 °C
Breite: 53 mm / 107 mm
📦 Lieferumfang
1 × Enphase IQ Relay in gewählter Ausführung (Q-RELAY-1P-INT oder Q-RELAY-3P-INT)
🔒 Garantie
5 Jahre Herstellergarantie von Enphase für das IQ Relay ab Aktivierung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit:
- Enphase IQ8 (IQ8AC-72-M-INT, IQ8HC-72-M-INT)
- Enphase IQ8X (IQ8X-80-M-INT)
- Enphase IQ9N (IQ9N-A-INT)
Zu beachten:
- Netzkonformität nach VDE-AR-N 4105 nur im Verbund mit IQ Gateway und IQ Relay.
- Einphasige Anlagen: Q-RELAY-1P-INT; mehrphasige Anlagen: Q-RELAY-3P-INT mit integriertem Phasenkoppler.
- Anlagen über 30 kVA benötigen zusätzlich einen zentralen NA-Schutz.
- Im IQ System Controller 3 INT und im IQ Combiner 2 EU 3P bereits enthalten.
- Enphase IQ8 (IQ8AC-72-M-INT, IQ8HC-72-M-INT)
- Enphase IQ8X (IQ8X-80-M-INT)
- Enphase IQ9N (IQ9N-A-INT)
Zu beachten:
- Netzkonformität nach VDE-AR-N 4105 nur im Verbund mit IQ Gateway und IQ Relay.
- Einphasige Anlagen: Q-RELAY-1P-INT; mehrphasige Anlagen: Q-RELAY-3P-INT mit integriertem Phasenkoppler.
- Anlagen über 30 kVA benötigen zusätzlich einen zentralen NA-Schutz.
- Im IQ System Controller 3 INT und im IQ Combiner 2 EU 3P bereits enthalten.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Ausführung wird benötigt?
Für einphasige Anlagen ist das Q-RELAY-1P-INT vorgesehen, für mehrphasige Anlagen das Q-RELAY-3P-INT. Das dreiphasige Relais enthält zusätzlich den Phasenkoppler für die Powerline-Kommunikation zwischen Mikrowechselrichtern und IQ Gateway.
Ist das IQ Relay bei Backup-Systemen zusätzlich nötig?
Nein. Im IQ System Controller 3 INT für Backup-Systeme ist das IQ Relay integriert. Der IQ Combiner 2 EU 3P enthält ebenfalls zwei dreiphasige IQ Relay.
Welche Garantie gewährt Enphase für das IQ Relay?
Enphase nennt in der Garantie für Deutschland 5 Jahre ab Aktivierung. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
