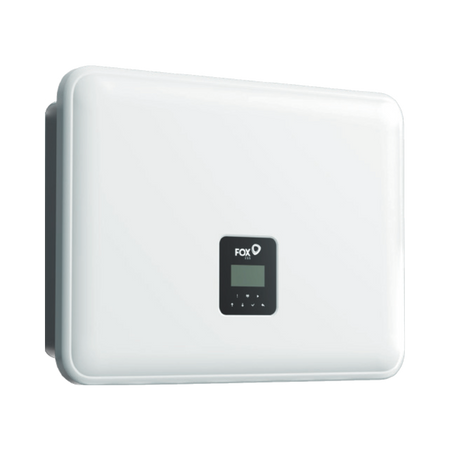

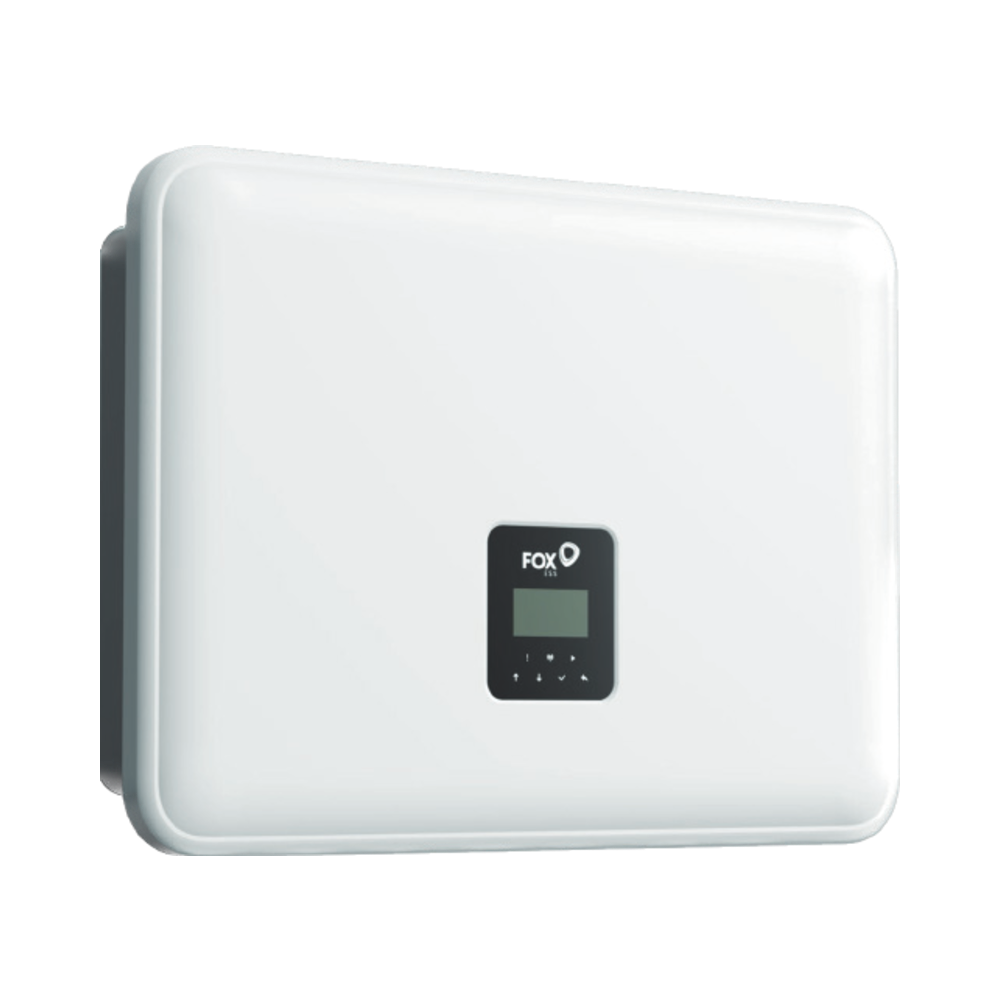

Fox ESS H3-M 5–12 kW Hybridwechselrichter
Normaler Preis
€1.119,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Zwei MPP-Tracker mit je 20 A:
Jeder der beiden Tracker nimmt einen String mit bis zu 20 A Eingangsstrom und bis zu 10 kW Eingangsleistung auf. Zwei unterschiedlich ausgerichtete Dachflächen werden so getrennt voneinander geregelt. -
Hochvolt-Batterieeingang von 100 bis 800 V:
Am Batterieeingang arbeiten Lithium-Eisenphosphat-Speicher mit bis zu 50 A Lade- und Entladestrom. Freigegeben sind laut Konfigurationsleitfaden die Fox-ESS-Speicherfamilien ECS, EQ, EP, EK und CQ6. -
Dreiphasiger Ersatzstrom bei Netzausfall:
Mit angeschlossenem Speicher versorgt der EPS-Ausgang die dort angeschlossenen Verbraucher dreiphasig mit 5 bis 12 kVA je nach Modell. Je Phase ist dabei höchstens ein Drittel der Ausgangsleistung vorgesehen. -
Zähler und Schnittstellen inklusive:
Ein Dreiphasen-Zähler bis 80 A gehört zum Lieferumfang. Ethernet, WLAN, Bluetooth, RS485, DRM, Rundsteuerung und SG Ready verbinden den Wechselrichter mit Monitoring und Energiemanagement, 4G ist optional. -
Lüfterlose Kühlung bis 10 kW:
Die Modelle mit 5 bis 10 kW werden natürlich gekühlt und bleiben laut Datenblatt unter 40 dB. Der Typ mit 12 kW arbeitet mit Lüfter und unter 55 dB.
Beschreibung
Der Fox ESS H3-M ist ein dreiphasiger Hybridwechselrichter für Photovoltaikanlagen mit Hochvoltspeicher. Angeboten werden die Typen H3-5.0-M, H3-6.0-M, H3-8.0-M, H3-10.0-M und H3-12.0-M mit 5 bis 12 kW AC-Nennleistung und maximal 5,5 bis 13,2 kVA Scheinleistung. Die maximale Array-Leistung liegt je nach Modell zwischen 11 und 20 kWp.
Zwei MPP-Tracker mit je einem Stringeingang arbeiten zwischen 120 und 950 V bei 140 V Startspannung. Je Tracker sind 20 A Eingangsstrom, 25 A Kurzschlussstrom und bis zu 10 kW Eingangsleistung zulässig. Die maximale DC-Spannung beträgt 1.000 V, als höchste PV-Betriebsspannung nennt Fox ESS 950 V. Der maximale Wirkungsgrad liegt je nach Modell zwischen 97,3 und 97,9 %.
Der Batterieeingang nimmt Lithium-Eisenphosphat-Speicher mit 100 bis 800 V auf und lädt und entlädt mit bis zu 50 A; das Batteriemanagement kommuniziert über CAN. Damit die volle AC-Leistung bereitsteht, nennt Fox ESS modellabhängig eine Mindestspannung der Batterie von 108 bis 250 V. Welche Fox-ESS-Speicher in welcher Modulzahl passen, legt der Konfigurationsleitfaden des Herstellers fest.
Bei Netzausfall versorgt der EPS-Ausgang die angeschlossenen Verbraucher dreiphasig mit 5 bis 12 kVA, sofern ein Speicher angeschlossen ist. Laut Benutzerhandbuch darf eine einzelne Phase im netzunabhängigen Betrieb höchstens mit einem Drittel der Ausgangsleistung belastet werden; ein externer EPS-Schütz ist nur bei Bedarf vorgesehen.
Das IP65-Gehäuse misst 600 × 450 × 226 mm und wiegt 33,5 kg. Es arbeitet zwischen −25 und +60 °C, oberhalb von 45 °C mit reduzierter Leistung, und wird an der Wand montiert, geschützt vor direkter Sonne, Regen und Schnee. Kommuniziert wird über Ethernet, WLAN, Bluetooth, RS485 und CAN. Das Einheitenzertifikat nach VDE-AR-N 4105 ist für die Netzanmeldung beim Hersteller anzufordern.
Zwei MPP-Tracker mit je einem Stringeingang arbeiten zwischen 120 und 950 V bei 140 V Startspannung. Je Tracker sind 20 A Eingangsstrom, 25 A Kurzschlussstrom und bis zu 10 kW Eingangsleistung zulässig. Die maximale DC-Spannung beträgt 1.000 V, als höchste PV-Betriebsspannung nennt Fox ESS 950 V. Der maximale Wirkungsgrad liegt je nach Modell zwischen 97,3 und 97,9 %.
Der Batterieeingang nimmt Lithium-Eisenphosphat-Speicher mit 100 bis 800 V auf und lädt und entlädt mit bis zu 50 A; das Batteriemanagement kommuniziert über CAN. Damit die volle AC-Leistung bereitsteht, nennt Fox ESS modellabhängig eine Mindestspannung der Batterie von 108 bis 250 V. Welche Fox-ESS-Speicher in welcher Modulzahl passen, legt der Konfigurationsleitfaden des Herstellers fest.
Bei Netzausfall versorgt der EPS-Ausgang die angeschlossenen Verbraucher dreiphasig mit 5 bis 12 kVA, sofern ein Speicher angeschlossen ist. Laut Benutzerhandbuch darf eine einzelne Phase im netzunabhängigen Betrieb höchstens mit einem Drittel der Ausgangsleistung belastet werden; ein externer EPS-Schütz ist nur bei Bedarf vorgesehen.
Das IP65-Gehäuse misst 600 × 450 × 226 mm und wiegt 33,5 kg. Es arbeitet zwischen −25 und +60 °C, oberhalb von 45 °C mit reduzierter Leistung, und wird an der Wand montiert, geschützt vor direkter Sonne, Regen und Schnee. Kommuniziert wird über Ethernet, WLAN, Bluetooth, RS485 und CAN. Das Einheitenzertifikat nach VDE-AR-N 4105 ist für die Netzanmeldung beim Hersteller anzufordern.
⚙️ Technische Daten
Modellreihe: Fox ESS H3-M (H3-5.0-M bis H3-12.0-M)
AC-Nennleistung: 5 / 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 11 / 14 / 18 / 20 / 20 kWp
Max. DC-Spannung: 1.000 V
Startspannung: 140 V
MPP-Spannungsbereich: 120–950 V
Max. Eingangsstrom je MPPT: 20 A
Max. Kurzschlussstrom je MPPT: 25 A
Batterieanschluss: Hochvolt, LFP, 100–800 V, 1 Eingang
Max. Batterie-Lade-/Entladeleistung: Lade-/Entladestrom max. 50 A
Ersatzstrom: dreiphasig am EPS-Ausgang mit Speicher, 5–12 kVA
Max. Wirkungsgrad: 97,3 / 97,7 / 97,7 / 97,9 / 97,9 %
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 600 × 450 × 226 mm
Gewicht: 33,5 kg
Kommunikation: Ethernet, WLAN, Bluetooth, RS485, CAN, DRM; 4G optional
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 5 / 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 11 / 14 / 18 / 20 / 20 kWp
Max. DC-Spannung: 1.000 V
Startspannung: 140 V
MPP-Spannungsbereich: 120–950 V
Max. Eingangsstrom je MPPT: 20 A
Max. Kurzschlussstrom je MPPT: 25 A
Batterieanschluss: Hochvolt, LFP, 100–800 V, 1 Eingang
Max. Batterie-Lade-/Entladeleistung: Lade-/Entladestrom max. 50 A
Ersatzstrom: dreiphasig am EPS-Ausgang mit Speicher, 5–12 kVA
Max. Wirkungsgrad: 97,3 / 97,7 / 97,7 / 97,9 / 97,9 %
Schutzart: IP65
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 600 × 450 × 226 mm
Gewicht: 33,5 kg
Kommunikation: Ethernet, WLAN, Bluetooth, RS485, CAN, DRM; 4G optional
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × Fox ESS H3-M Hybridwechselrichter in gewählter Leistung
1 × Dreiphasen-Zähler
Montage- und Anschlusskomponenten gemäß Fox ESS Originallieferumfang
1 × Dreiphasen-Zähler
Montage- und Anschlusskomponenten gemäß Fox ESS Originallieferumfang
🔒 Garantie
Für den Fox ESS H3-M gelten die „Fox ESS Garantiebestimmungen (DACH)“, Version 3.2 vom 20.07.2026. Sie nennen für die Hybrid-Serie eine Herstellergarantie von 5 Jahren, die sich bei Registrierung im Garantieportal FoxPro innerhalb von 36 Monaten ab Inbetriebnahme um weitere 5 Jahre verlängert. Garantiegeber ist FOXESS CO., LTD. mit Sitz in Wenzhou (China). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebene Hochvolt-Speicher von Fox ESS für den H3-M laut Konfigurationsleitfaden „Statement for Inverter & Battery Quantity Configuration“:
- Fox ESS ECS-Serie mit Modulen CM/CS 2800, 2900, 4100 und 4300
- Fox ESS EQ4800 sowie EQ3300, EQ5000 und EQ6000 Plus
- Fox ESS EP5, EP6, EP11 und EP12
- Fox ESS EK5, EK6, EK11 und EK12
- Fox ESS CQ6
Die zulässige Modulanzahl und die Kombination aus Master- und Erweiterungsmodulen legt der Leitfaden je Speicherfamilie fest. Maßgeblich ist die aktuelle Fox-ESS-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- Fox ESS ECS-Serie mit Modulen CM/CS 2800, 2900, 4100 und 4300
- Fox ESS EQ4800 sowie EQ3300, EQ5000 und EQ6000 Plus
- Fox ESS EP5, EP6, EP11 und EP12
- Fox ESS EK5, EK6, EK11 und EK12
- Fox ESS CQ6
Die zulässige Modulanzahl und die Kombination aus Master- und Erweiterungsmodulen legt der Leitfaden je Speicherfamilie fest. Maßgeblich ist die aktuelle Fox-ESS-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Speicher lassen sich direkt an den H3-M anschließen?
Der Batterieeingang ist für Hochvoltspeicher mit Lithium-Eisenphosphat-Zellen zwischen 100 und 800 V und CAN-Kommunikation ausgelegt. Laut Fox-ESS-Konfigurationsleitfaden sind für den H3-M die Familien ECS, EQ, EP, EK und CQ6 freigegeben. Die zulässige Modulanzahl je Wechselrichtermodell gibt der Leitfaden vor.
Wie wird der H3-M überwacht und in das Energiemanagement eingebunden?
Für die Datenverbindung nennt das Datenblatt Ethernet, WLAN und Bluetooth, ein 4G-Modul ist optional; Betriebsdaten lassen sich per App oder Webportal abrufen. Den Netzanschlusspunkt misst der beiliegende Dreiphasen-Zähler bis 80 A. RS485, DRM, Rundsteuerung und SG Ready binden das Gerät in übergeordnete Steuerungen ein.
Was ist beim Ersatzstrombetrieb zu beachten?
Der EPS-Ausgang arbeitet nur mit angeschlossenem Speicher und versorgt die daran angeschlossenen Verbraucher dreiphasig mit 5 bis 12 kVA je nach Modell. Eine einzelne Phase darf laut Benutzerhandbuch höchstens mit einem Drittel der Ausgangsleistung belastet werden. Ein externer EPS-Schütz wird nur bei Bedarf eingesetzt.
Was ist beim Netzanschluss in Deutschland zu beachten?
Laut Benutzerhandbuch wird der Ländercode bei der ersten Inbetriebnahme eingestellt und anschließend überprüft; für Deutschland ist die Netzanschlussregel VDE 4105 auswählbar, die auch Voraussetzung für die Rundsteuerfunktion ist. Das Einheitenzertifikat nach VDE-AR-N 4105 ist für die Netzanmeldung beim Hersteller anzufordern.
