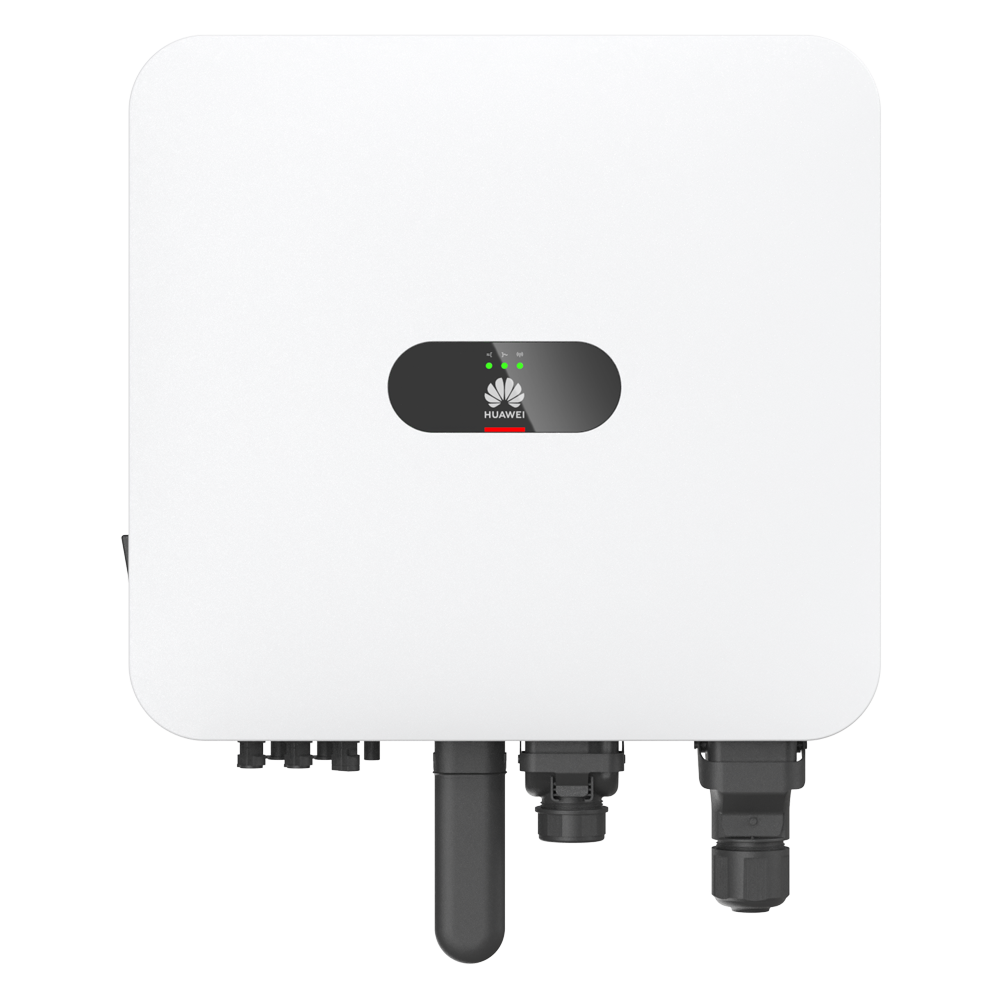

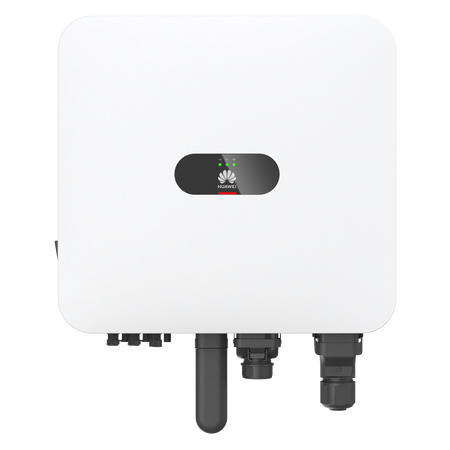

Huawei SUN2000 MAP0 5–12 kW Hybridwechselrichter
Normaler Preis
€789,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
LUNA2000 für zeitversetzten Eigenverbrauch anbinden:
Der integrierte Hochvoltanschluss verbindet freigegebene LUNA2000-Speicher mit der MAP0-Serie. Bei eingerichteter Energiemessung kann überschüssige PV-Energie bevorratet werden und später dreiphasige Verbraucher innerhalb der verfügbaren Speicher- und Wechselrichterleistung versorgen. -
Zwei MPP-Tracker mit 160–1.000 V Arbeitsbereich:
Zwei unabhängige Tracker erlauben die getrennte Regelung verschiedener PV-Flächen. Der breite MPP-Bereich von 160–1.000 V schafft dabei viel Spielraum für unterschiedliche Stringlängen. -
Bis zu 1.100 V DC-Eingangsspannung:
Die hohe maximale DC-Spannung ermöglicht entsprechend lange Strings innerhalb der übrigen elektrischen Grenzwerte. Das kann die Generatoraufteilung bei größeren Dachflächen und hohen Stringspannungen vereinfachen. -
Dreiphasiger Ersatzstrom mit zusätzlichem SmartGuard:
Ein zusätzlich installierter SmartGuard-63A-T0 ermöglicht die dreiphasige Ersatzstromversorgung fachgerecht angeschlossener Verbraucher. Voraussetzung sind passende Energiemessung, eine ausreichend geladene freigegebene LUNA2000-Batterie und eine Lastaufteilung innerhalb der zulässigen Systemgrenzen. -
Erzeugung und Speicher über FusionSolar verfolgen:
Ein zusätzlicher kompatibler Huawei Smart Dongle stellt bei Internetverbindung die Anbindung an FusionSolar her. Betriebsdaten des MAP0 und angeschlossener freigegebener Speicher können dadurch gemeinsam eingesehen und auf Auffälligkeiten geprüft werden.
Beschreibung
Der Huawei SUN2000 MAP0 deckt als dreiphasige Hybridplattform typische Wohngebäude und kleinere Gewerbeanlagen mit direkter Speicherintegration ab. Die Baureihe umfasst 5, 6, 8, 10 und 12 kW AC-Leistung und verbindet PV-Wechselrichter, Hochvolt-Speicheranbindung und die Einbindung in das Huawei FusionSolar-System in einem kompakten Gerät. Damit eignet sich die Serie sowohl für neue PV-Anlagen als auch für Systeme, bei denen ein Batteriespeicher und ein späterer Ausbau von Beginn an mitgedacht werden sollen.
Zwei MPP-Tracker nehmen jeweils einen PV-String mit bis zu 16 A Betriebsstrom auf. Huawei gibt eine maximale DC-Eingangsspannung von 1.100 V und einen Betriebsspannungsbereich von 160 bis 1.000 V an. Den fünf Leistungsstufen sind empfohlene Generatorgrößen von 9, 11, 14,6, 18 und 22 kWp zugeordnet. Modulwahl, Stringlänge und Dachaufteilung müssen diese modellbezogenen Grenzen gemeinsam berücksichtigen.
Als Hybridwechselrichter lässt sich der SUN2000 MAP0 direkt mit kompatiblen Huawei LUNA2000 Speichersystemen kombinieren. Freigegeben sind passende S0- und S1-Konfigurationen. Mit zusätzlichem SmartGuard-63A-T0, eingerichteter Energiemessung und ausreichend geladener Batterie ist dreiphasiger Ersatzstrom möglich. Die Umschaltung erfolgt bei aktivierter Funktion in höchstens 20 ms. Die angeschlossenen Verbraucher müssen zur verfügbaren Wechselrichter- und Speicherleistung sowie zur zulässigen Lastverteilung passen.
Das 21 kg schwere IP66-Gerät arbeitet mit natürlicher Kühlung. Lichtbogenerkennung und Temperaturüberwachung der PV- und Batterieanschlüsse ergänzen seine Schutzfunktionen. Für FusionSolar-Fernüberwachung werden der zum Anlagenaufbau passende Kommunikationsweg und Internetzugang eingerichtet. Optionale Moduloptimierer sind nur innerhalb ihrer konkreten Belegungs- und Kompatibilitätsregeln einzusetzen. Welche weiteren Mess- und Steuerungskomponenten benötigt werden, hängt vom Speicheraufbau und vom geplanten Ersatzstrombetrieb ab.
Zwei MPP-Tracker nehmen jeweils einen PV-String mit bis zu 16 A Betriebsstrom auf. Huawei gibt eine maximale DC-Eingangsspannung von 1.100 V und einen Betriebsspannungsbereich von 160 bis 1.000 V an. Den fünf Leistungsstufen sind empfohlene Generatorgrößen von 9, 11, 14,6, 18 und 22 kWp zugeordnet. Modulwahl, Stringlänge und Dachaufteilung müssen diese modellbezogenen Grenzen gemeinsam berücksichtigen.
Als Hybridwechselrichter lässt sich der SUN2000 MAP0 direkt mit kompatiblen Huawei LUNA2000 Speichersystemen kombinieren. Freigegeben sind passende S0- und S1-Konfigurationen. Mit zusätzlichem SmartGuard-63A-T0, eingerichteter Energiemessung und ausreichend geladener Batterie ist dreiphasiger Ersatzstrom möglich. Die Umschaltung erfolgt bei aktivierter Funktion in höchstens 20 ms. Die angeschlossenen Verbraucher müssen zur verfügbaren Wechselrichter- und Speicherleistung sowie zur zulässigen Lastverteilung passen.
Das 21 kg schwere IP66-Gerät arbeitet mit natürlicher Kühlung. Lichtbogenerkennung und Temperaturüberwachung der PV- und Batterieanschlüsse ergänzen seine Schutzfunktionen. Für FusionSolar-Fernüberwachung werden der zum Anlagenaufbau passende Kommunikationsweg und Internetzugang eingerichtet. Optionale Moduloptimierer sind nur innerhalb ihrer konkreten Belegungs- und Kompatibilitätsregeln einzusetzen. Welche weiteren Mess- und Steuerungskomponenten benötigt werden, hängt vom Speicheraufbau und vom geplanten Ersatzstrombetrieb ab.
⚙️ Technische Daten
Modellreihe: Huawei SUN2000-5/6/8/10/12K-MAP0
AC-Nennleistung: 5 / 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2; jeweils 1 PV-Eingang, auch mit Speicher
Max. DC-Spannung: 1.100 V
Startspannung: 160 V
MPP-Spannungsbereich: 160–1.000 V
Empfohlene max. PV-Generatorleistung: 9 / 11 / 14,6 / 18 / 22 kWp bei 5 / 6 / 8 / 10 / 12 kW
Max. Eingangsstrom: 16 A je MPPT
Max. Kurzschlussstrom: 22 A je MPPT
Max. AC-Scheinleistung: 5,5 / 6,6 / 8,8 / 11 / 13,2 kVA bei 5 / 6 / 8 / 10 / 12 kW
Max. AC-Ausgangsstrom je Phase: 8,3 / 10 / 13,3 / 16,7 / 20,2 A bei 380 V; 8 / 9,6 / 12,8 / 15,9 / 19,1 A bei 400 V; bei 415 V gelten niedrigere Modellgrenzen
Max. Wirkungsgrad: 98,4 % bei 5 kW, sonst 98,6 %; geprüft bei ausgeschalteter Phasen-Ungleichlastregelung
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Kommunikation: RS485; integriertes WLAN für lokale Inbetriebnahme, Fernanbindung über passende optionale Kommunikationskomponenten
Batterieanschluss: Hochvolt, 600–980 V, 1 separater Anschluss
Ersatzstrom: mit freigegebener LUNA2000-Batterie, Messung und SmartGuard-63A-T0; Umschaltung höchstens 20 ms bei aktivierter Funktion
Kühlung: natürliche Konvektion
Abmessungen (B × H × T): 490 × 460 × 130 mm
Gewicht: 21 kg einschließlich Montagehalterung
Montageort: gut belüfteter Innenbereich oder geschützter Außenbereich; salzbelastete Außenstandorte ausgeschlossen
Ersatzstrom-Nennleistung SUN2000-5/6/8/10/12K-MAP0: 5/6/8/10/12 kW
Ersatzstrom-Dauerleistung laut globaler Hersteller-Tabelle (110 % Langzeitlast): 5,5/6,6/8,8/11/13,2 kW bei SUN2000-5/6/8/10/12K-MAP0; ausreichende PV-/Batterieleistung sowie Batterie-, Temperatur- und Lastgrenzen vorausgesetzt.
Ersatzstrom-Spitzenleistung, dreiphasig: 10/12/16/20/24 kW für höchstens 10 s (200 % der Nennleistung). Die 150-%-Dreiphasenlast ist bei 5/6/8K auf 5 min und bei 10/12K auf 1 min begrenzt. Verfügbare PV-/Batterieleistung und gesonderte Phasengrenzen beachten.
Max. Batterie-Ladeleistung: 12 kW; max. Entladeleistung 5,5/6,6/8,8/11/12 kW bei SUN2000-5/6/8/10/12K-MAP0. Batterie-Entladegrenze und gesamte Ersatzstromleistung sind unterschiedliche Größen.
AC-Nennleistung: 5 / 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2; jeweils 1 PV-Eingang, auch mit Speicher
Max. DC-Spannung: 1.100 V
Startspannung: 160 V
MPP-Spannungsbereich: 160–1.000 V
Empfohlene max. PV-Generatorleistung: 9 / 11 / 14,6 / 18 / 22 kWp bei 5 / 6 / 8 / 10 / 12 kW
Max. Eingangsstrom: 16 A je MPPT
Max. Kurzschlussstrom: 22 A je MPPT
Max. AC-Scheinleistung: 5,5 / 6,6 / 8,8 / 11 / 13,2 kVA bei 5 / 6 / 8 / 10 / 12 kW
Max. AC-Ausgangsstrom je Phase: 8,3 / 10 / 13,3 / 16,7 / 20,2 A bei 380 V; 8 / 9,6 / 12,8 / 15,9 / 19,1 A bei 400 V; bei 415 V gelten niedrigere Modellgrenzen
Max. Wirkungsgrad: 98,4 % bei 5 kW, sonst 98,6 %; geprüft bei ausgeschalteter Phasen-Ungleichlastregelung
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Kommunikation: RS485; integriertes WLAN für lokale Inbetriebnahme, Fernanbindung über passende optionale Kommunikationskomponenten
Batterieanschluss: Hochvolt, 600–980 V, 1 separater Anschluss
Ersatzstrom: mit freigegebener LUNA2000-Batterie, Messung und SmartGuard-63A-T0; Umschaltung höchstens 20 ms bei aktivierter Funktion
Kühlung: natürliche Konvektion
Abmessungen (B × H × T): 490 × 460 × 130 mm
Gewicht: 21 kg einschließlich Montagehalterung
Montageort: gut belüfteter Innenbereich oder geschützter Außenbereich; salzbelastete Außenstandorte ausgeschlossen
Ersatzstrom-Nennleistung SUN2000-5/6/8/10/12K-MAP0: 5/6/8/10/12 kW
Ersatzstrom-Dauerleistung laut globaler Hersteller-Tabelle (110 % Langzeitlast): 5,5/6,6/8,8/11/13,2 kW bei SUN2000-5/6/8/10/12K-MAP0; ausreichende PV-/Batterieleistung sowie Batterie-, Temperatur- und Lastgrenzen vorausgesetzt.
Ersatzstrom-Spitzenleistung, dreiphasig: 10/12/16/20/24 kW für höchstens 10 s (200 % der Nennleistung). Die 150-%-Dreiphasenlast ist bei 5/6/8K auf 5 min und bei 10/12K auf 1 min begrenzt. Verfügbare PV-/Batterieleistung und gesonderte Phasengrenzen beachten.
Max. Batterie-Ladeleistung: 12 kW; max. Entladeleistung 5,5/6,6/8,8/11/12 kW bei SUN2000-5/6/8/10/12K-MAP0. Batterie-Entladegrenze und gesamte Ersatzstromleistung sind unterschiedliche Größen.
📦 Lieferumfang
1 × Huawei SUN2000 MAP0 Hybridwechselrichter in gewählter Leistung
Weiteres Anschluss- und Montagematerial gemäß aktuellem Herstellerlieferumfang; Details siehe Installationsanleitung.
Weiteres Anschluss- und Montagematerial gemäß aktuellem Herstellerlieferumfang; Details siehe Installationsanleitung.
🔒 Garantie
10 Jahre Herstellergarantie gemäß aktueller Huawei Smart PV Warranty Policy für Europa.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatible Speicherfamilien für Huawei SUN2000 MAP0 5–12 kW:
Huawei LUNA2000-5/10/15-S0
Huawei LUNA2000-7/14/21-S1
Maßgeblich sind die aktuellen Huawei-Kompatibilitätsvorgaben für die konkrete Wechselrichter- und Batterievariante, den Firmwarestand sowie die erforderlichen Systemkomponenten.
Huawei LUNA2000-5/10/15-S0
Huawei LUNA2000-7/14/21-S1
Maßgeblich sind die aktuellen Huawei-Kompatibilitätsvorgaben für die konkrete Wechselrichter- und Batterievariante, den Firmwarestand sowie die erforderlichen Systemkomponenten.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche LUNA2000-Speicher sind für den SUN2000 MAP0 vorgesehen?
Huawei führt für MAP0 die Speicherfamilien LUNA2000-S0 und LUNA2000-S1. Die Batterie wird direkt mit dem Hybridwechselrichter verbunden. Welche Module und Türme verwendet werden dürfen, richtet sich nach der konkreten Kombination und deren Softwarefreigabe; aus dem gemeinsamen LUNA-Namen folgt keine beliebige Mischbarkeit.
Wie wird Ersatzstrom beim MAP0 umgesetzt?
Mit geeigneter LUNA-Batterie und SmartGuard-63A-T0 ist dreiphasiger Ersatzstrom vorgesehen. Huawei nennt höchstens 20 ms Umschaltzeit, wenn die entsprechende Funktion aktiviert wurde; sie ist ab Werk deaktiviert. Batterieleistung, Ladezustand und Phasenlasten bestimmen, welche Verbraucher während des Ausfalls weiterlaufen können.
Welche Rolle spielen FusionSolar und Huawei-Optimierer beim MAP0?
FusionSolar erhält die Daten über die eingerichtete Huawei-Kommunikation. Der SUN2000-600W-PA0 kann zusätzliche Moduloptimierung ermöglichen, muss aber nach den MAP0-Belegungsregeln eingesetzt werden. Eine beliebige Mischung optimierter und nicht optimierter Module am selben vorgesehenen Bereich ist daraus nicht freigegeben.
Kann ich mehrere MAP0 in einer Ersatzstromanlage verwenden?
Der SmartGuard-63A-T0 unterstützt nach Huawei-Angabe bis zu drei MAP0. Dafür müssen die Geräte, Batterien und Messung nach dem passenden Systemplan verbunden und eingerichtet werden. Die Gesamtgrenze des SmartGuard und die Lasten je Phase bleiben auch bei mehreren Wechselrichtern maßgeblich.
