Herstellergarantie
15.0 Jahre Herstellergarantie
Für dieses Produkt besteht eine Herstellergarantie von 15.0 Jahren. Öffne das GARAN-Label für die vollständigen Garantieinformationen.

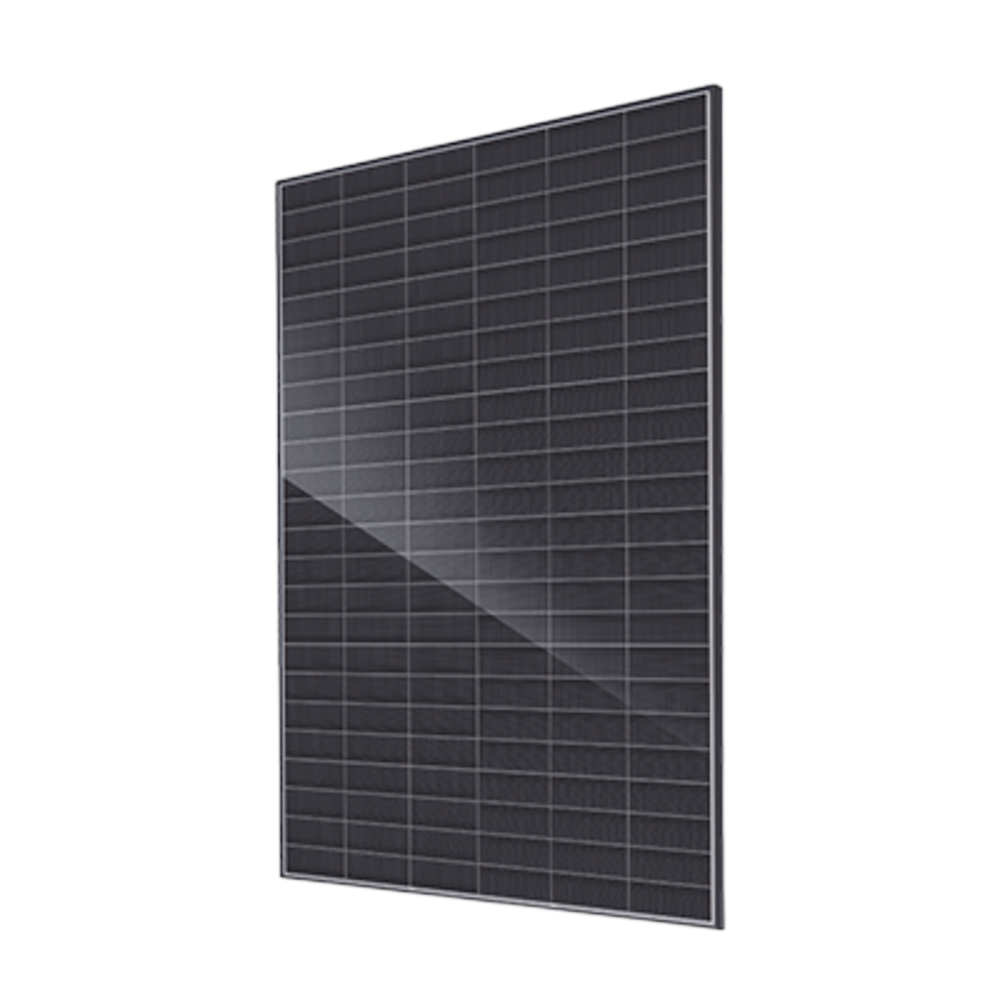

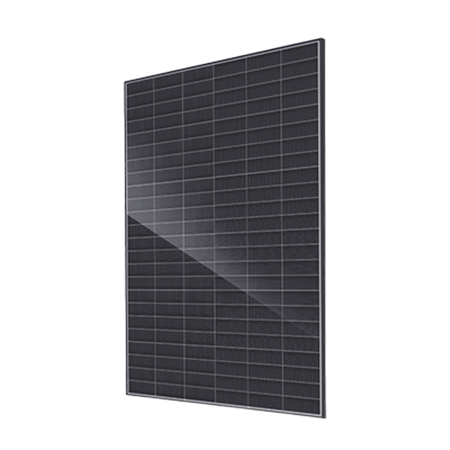

JA Solar JAM48D50/LR Black Frame Glas-Glas-Solarmodul – 480 Wp
Normaler Preis
€87,28
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Hohe Leistung im handlichen Hausdachformat:
Auf 1.762 × 1.134 mm bringt das Modul 480 Wp unter und wiegt dabei 21,5 kg. So lässt sich auch auf begrenzten Wohnhausdächern viel Leistung je Modulplatz installieren, ohne die Montage zu erschweren. -
Kleinere Teilströme durch dreigeteilte Zellen:
Jede der 48 Zellen ist in drei Stücke getrennt, wodurch in jedem Zellstück ein geringerer Strom fließt. Das mindert ohmsche Verluste in den Verbindungen gegenüber ungeteilten Zellen derselben Größe. -
Moderater Leistungsrückgang an heißen Tagen:
Laut Datenblatt verliert das Modul je Grad Zellerwärmung 0,26 % seiner Leistung. Bei dachparalleler Montage mit knapper Hinterlüftung bleiben die sommerlichen Einbußen dadurch überschaubar. -
Glasabdeckung auf Vorder- und Rückseite:
Front und Rückseite bestehen aus je 1,6 mm Glas, das den Zellverbund beidseitig abdeckt. Beim monofazialen LR-Modul dient das Rückglas allein dem Schutz, Strom wird nur über die Vorderseite erzeugt. -
Fünfzehn Jahre Absicherung von Material und Verarbeitung:
JA Solar gewährt für diese Ausführung 15 Jahre Produktgarantie und eine lineare Leistungszusage über 30 Jahre. Nach drei Jahrzehnten sollen noch mindestens 88,85 % der Nennleistung erreicht werden.
Beschreibung
Das JA Solar JAM48D50-480/LR gehört zur Modulgeneration DeepBlue 5.0 und erreicht laut Datenblatt 480 Wp bei 24,0 % Modulwirkungsgrad. Mit 1.762 × 1.134 × 30 mm hat es ein kompaktes Format, das sich gut in die Belegung von Einfamilienhausdächern und kleineren Gewerbedächern einfügt. Der schwarz eloxierte Aluminiumrahmen gibt den Modulreihen eine dunkle Kontur. Ausgeführt ist es als monofaziales Glas-Glas-Modul.
Verbaut sind 48 N-Typ-Zellen im G12R-Format, die jeweils in drei Stücke geteilt sind, sodass insgesamt 144 Zellstücke das Modul bilden. Weil jedes Stück einen kleineren Strom führt, sinken die Widerstandsverluste in Zellverbindern und Leiterbahnen. Der Leistungskoeffizient von −0,26 %/°C hält Einbußen bei warmen Zellen in Grenzen, für den Kurzschlussstrom nennt JA Solar +0,041 %/°C. Drei Dioden in der IP68-Anschlussdose dämpfen die Folgen einer Teilverschattung. Wie stark Schatten den Ertrag mindert, hängt aber weiterhin von Form, Dauer und Verschaltung ab.
Vorder- und Rückseite bestehen aus jeweils 1,6 mm Glas; mit diesem Aufbau wiegt das Modul 21,5 kg. Da keine bifaziale Nutzung vorgesehen ist, schützt das Rückglas lediglich den Zellverbund; Licht von hinten trägt nicht zur Stromerzeugung bei. Die Anschlussleitungen mit 4 mm² Querschnitt sind laut Datenblatt je Pol 1.200 mm lang.
Für die Stringplanung nennt JA Solar 30,04 V MPP-Spannung, 15,98 A MPP-Strom, 36,40 V Leerlaufspannung und 16,78 A Kurzschlussstrom bei einer Leistungstoleranz von 0 bis +3 %. Mit dem Voc-Koeffizienten von −0,22 %/°C lässt sich abschätzen, wie weit die Spannung an kalten Wintertagen ansteigt. Die Modulströme sind bei der Wahl der Wechselrichtereingänge zu berücksichtigen; Klemmung und Unterkonstruktion richten sich nach Maß, Gewicht und den Montagevorgaben des Herstellers.
Verbaut sind 48 N-Typ-Zellen im G12R-Format, die jeweils in drei Stücke geteilt sind, sodass insgesamt 144 Zellstücke das Modul bilden. Weil jedes Stück einen kleineren Strom führt, sinken die Widerstandsverluste in Zellverbindern und Leiterbahnen. Der Leistungskoeffizient von −0,26 %/°C hält Einbußen bei warmen Zellen in Grenzen, für den Kurzschlussstrom nennt JA Solar +0,041 %/°C. Drei Dioden in der IP68-Anschlussdose dämpfen die Folgen einer Teilverschattung. Wie stark Schatten den Ertrag mindert, hängt aber weiterhin von Form, Dauer und Verschaltung ab.
Vorder- und Rückseite bestehen aus jeweils 1,6 mm Glas; mit diesem Aufbau wiegt das Modul 21,5 kg. Da keine bifaziale Nutzung vorgesehen ist, schützt das Rückglas lediglich den Zellverbund; Licht von hinten trägt nicht zur Stromerzeugung bei. Die Anschlussleitungen mit 4 mm² Querschnitt sind laut Datenblatt je Pol 1.200 mm lang.
Für die Stringplanung nennt JA Solar 30,04 V MPP-Spannung, 15,98 A MPP-Strom, 36,40 V Leerlaufspannung und 16,78 A Kurzschlussstrom bei einer Leistungstoleranz von 0 bis +3 %. Mit dem Voc-Koeffizienten von −0,22 %/°C lässt sich abschätzen, wie weit die Spannung an kalten Wintertagen ansteigt. Die Modulströme sind bei der Wahl der Wechselrichtereingänge zu berücksichtigen; Klemmung und Unterkonstruktion richten sich nach Maß, Gewicht und den Montagevorgaben des Herstellers.
⚙️ Technische Daten
Modellbezeichnung: JAM48D50-480/LR
Zelltechnologie: N-Type-Zellen, dreigeteilt (DeepBlue 5.0)
Nennleistung: 480 Wp
Modulwirkungsgrad: 24,0 %
Zellaufbau: 144 Zellstücke aus 48 dreigeteilten Zellen
Modulaufbau: Glas-Glas, 1,6 mm Frontglas / 1,6 mm Rückglas
Bifazial: Nein
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 21,5 kg
MPP-Spannung (Vmp): 30,04 V
MPP-Strom (Imp): 15,98 A
Leerlaufspannung (Voc): 36,40 V
Kurzschlussstrom (Isc): 16,78 A
Temperaturkoeffizient Pmax: −0,26 %/°C
Temperaturkoeffizient Voc: −0,22 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: N-Type-Zellen, dreigeteilt (DeepBlue 5.0)
Nennleistung: 480 Wp
Modulwirkungsgrad: 24,0 %
Zellaufbau: 144 Zellstücke aus 48 dreigeteilten Zellen
Modulaufbau: Glas-Glas, 1,6 mm Frontglas / 1,6 mm Rückglas
Bifazial: Nein
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 21,5 kg
MPP-Spannung (Vmp): 30,04 V
MPP-Strom (Imp): 15,98 A
Leerlaufspannung (Voc): 36,40 V
Kurzschlussstrom (Isc): 16,78 A
Temperaturkoeffizient Pmax: −0,26 %/°C
Temperaturkoeffizient Voc: −0,22 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × JA Solar JAM48D50-480/LR Solarmodul
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Datenblatt
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Datenblatt
🔒 Garantie
15 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie
Lineare Leistungsgarantie: höchstens 1 % Degradation im ersten Jahr, danach höchstens 0,35 Prozentpunkte pro Jahr; mindestens 88,85 % der Nennleistung im 30. Jahr.
Grundlage ist die JA-Solar-Garantiefassung A/14 für Module mit Erstverkauf durch JA Solar ab dem 16. Juni 2026. Für früher verkaufte Module gelten die damaligen Garantiebedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Lineare Leistungsgarantie: höchstens 1 % Degradation im ersten Jahr, danach höchstens 0,35 Prozentpunkte pro Jahr; mindestens 88,85 % der Nennleistung im 30. Jahr.
Grundlage ist die JA-Solar-Garantiefassung A/14 für Module mit Erstverkauf durch JA Solar ab dem 16. Juni 2026. Für früher verkaufte Module gelten die damaligen Garantiebedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Erzeugt das JAM48D50-480/LR auch über die Rückseite Strom?
Nein. Das Modul ist monofazial ausgeführt, obwohl auch die Rückseite mit 1,6 mm Glas abgedeckt ist. Dieses Rückglas schützt den Zellverbund mechanisch, eine Stromgewinnung aus rückseitig einfallendem Licht ist bei dieser Ausführung nicht vorgesehen. Für aufgeständerte Anlagen über hellen Flächen kommen eher bifaziale Module in Betracht.
Was bewirkt die Dreiteilung der 48 Zellen?
Aus jeder Zelle entstehen drei Zellstücke, insgesamt sind also 144 Stücke verschaltet. Da durch jedes Stück ein kleinerer Strom fließt, fallen die Widerstandsverluste in den Zellverbindungen geringer aus als bei ungeteilten Zellen. Wie sich das im Jahresertrag einer konkreten Anlage niederschlägt, hängt zusätzlich von Standort, Ausrichtung und Betriebstemperatur ab.
Welche Garantien gibt JA Solar auf das JAM48D50-480/LR?
Für diese Ausführung nennt JA Solar 15 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Zugesagt sind höchstens 1 % Degradation im ersten Jahr und danach höchstens 0,35 Prozentpunkte jährlich, sodass im 30. Jahr mindestens 88,85 % der Nennleistung verbleiben. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
