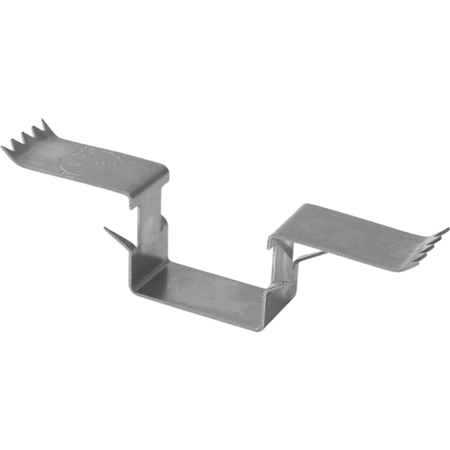

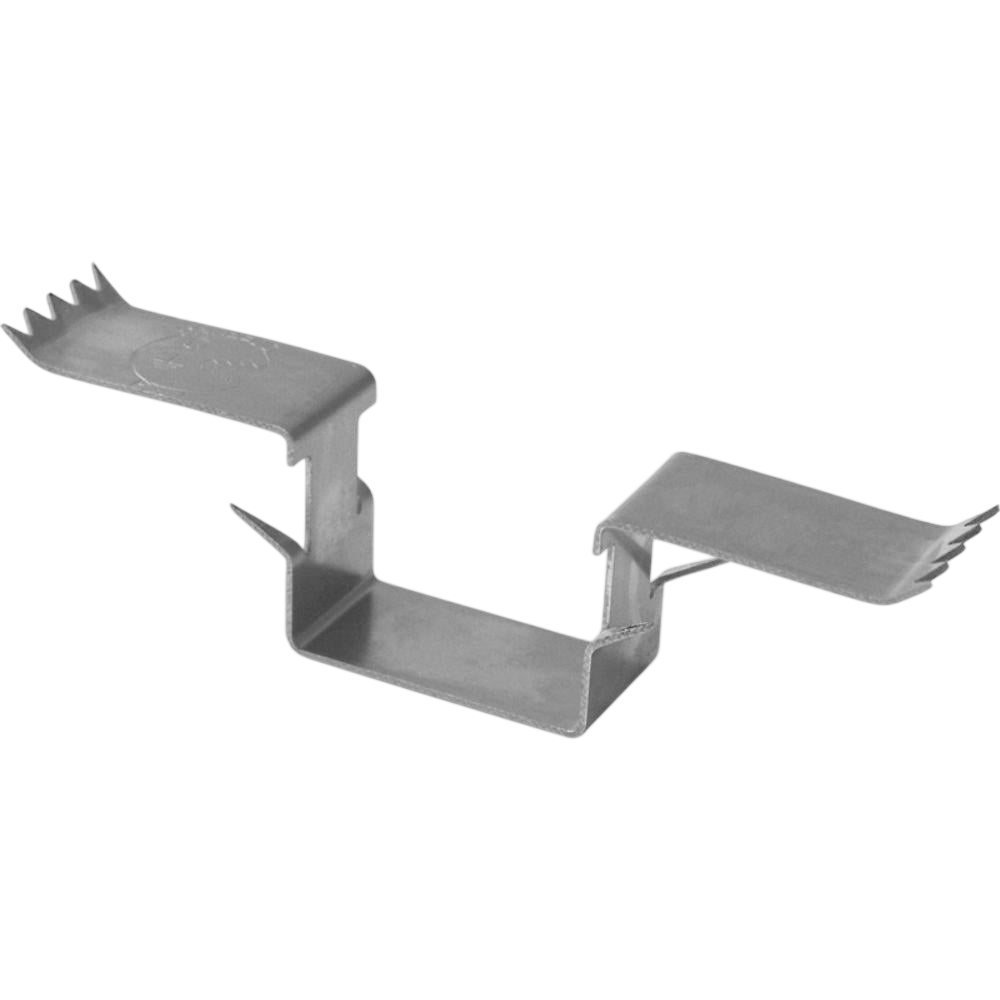

K2 TerraGrif – Kontaktteile für den Potenzialausgleich
Normaler Preis
€2,68
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Kontaktierung am Montagepunkt:
Die passende TerraGrif-Bauform unterstützt den vorgesehenen Potenzialausgleich zwischen Modul und Unterkonstruktion. -
Klemmenspezifische Ausführungen:
K2MI Duo 18 für DomeClamp und QL für K2 Clamp 25–40 besitzen unterschiedliche, konkret zugeordnete Anschlüsse. -
Zusätzliche Anschlussvarianten:
PL deckt die dafür beschriebenen MiniFive-/MiniRail-MK2- und InsertionRail-2.0-Aufbauten ab.
Beschreibung
TerraGrif-Kontaktteile unterstützen den vorgesehenen Potenzialausgleich zwischen Modulrahmen und Montagesystem. Die konkrete Bauform richtet sich nach Schiene, Klemme und Modulanordnung. K2PA 32 ist BasicRail mit quer montierten Modulen zugeordnet; K2SZ ist gerade für diese Kombination nicht freigegeben. U17 Portrait wird an der vorgesehenen Unterseite des Modulrahmens im Bereich der Montageauflage eingesetzt.
Weitere Varianten besitzen eigene Anschlusszuordnungen: K2MI Duo 18 gehört zur DomeClamp, PL zu MiniFive auf MiniRail MK2 beziehungsweise InsertionRail 2.0 und QL zur K2 Clamp 25–40. Die Teile sind daher nicht allein wegen desselben Namens austauschbar. Ein eingebauter TerraGrif ersetzt weder das elektrische Schutzkonzept der Anlage noch den Nachweis einer vollständigen Erdungs- oder Blitzschutzanlage.
Weitere Varianten besitzen eigene Anschlusszuordnungen: K2MI Duo 18 gehört zur DomeClamp, PL zu MiniFive auf MiniRail MK2 beziehungsweise InsertionRail 2.0 und QL zur K2 Clamp 25–40. Die Teile sind daher nicht allein wegen desselben Namens austauschbar. Ein eingebauter TerraGrif ersetzt weder das elektrische Schutzkonzept der Anlage noch den Nachweis einer vollständigen Erdungs- oder Blitzschutzanlage.
⚙️ Technische Daten
Produkttyp: Kontaktteil für den vorgesehenen Potenzialausgleich
Material: Edelstahl 301 TA
K2PA 32 Landscape / 2000055: BasicRail mit quer montierten Modulen
U17 Portrait / 2000056: Vorgesehene Modulrahmenunterseite an der Montageauflage
K2SZ / 2001881: Für SingleRail, SolidRail, MiniRail MK2, MultiRail und TiltUp Vento sowie BasicRail; BasicRail mit quer montierten Modulen ist ausdrücklich ausgeschlossen
K2MI Duo 18 / 2003542: Kontaktierung mit DomeClamp
PL / 2004102: MiniFive auf MiniRail MK2 und InsertionRail 2.0
QL / 2004231: Kontaktierung mit K2 Clamp 25–40
Auswahlbedingung: Bauform, Klemme, Schiene und Modulanordnung gemeinsam prüfen
Material: Edelstahl 301 TA
K2PA 32 Landscape / 2000055: BasicRail mit quer montierten Modulen
U17 Portrait / 2000056: Vorgesehene Modulrahmenunterseite an der Montageauflage
K2SZ / 2001881: Für SingleRail, SolidRail, MiniRail MK2, MultiRail und TiltUp Vento sowie BasicRail; BasicRail mit quer montierten Modulen ist ausdrücklich ausgeschlossen
K2MI Duo 18 / 2003542: Kontaktierung mit DomeClamp
PL / 2004102: MiniFive auf MiniRail MK2 und InsertionRail 2.0
QL / 2004231: Kontaktierung mit K2 Clamp 25–40
Auswahlbedingung: Bauform, Klemme, Schiene und Modulanordnung gemeinsam prüfen
📦 Lieferumfang
1 × K2 TerraGrif in der gewählten Ausführung
🔒 Garantie
12 Jahre K2-Produktgarantie ab Inbetriebnahme für die von den Garantiebedingungen erfassten Material- und Verarbeitungsfehler. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind K2PA 32 und K2SZ bei BasicRail austauschbar?
Nicht bei quer montierten Modulen. K2PA 32 Landscape ist dafür vorgesehen; K2SZ ist für BasicRail mit dieser Modulanordnung ausdrücklich ausgeschlossen.
Ist mit einem TerraGrif die gesamte Erdung oder der Blitzschutz erledigt?
Nein. TerraGrif übernimmt die vorgesehene Kontaktierungsfunktion. Das vollständige Schutz- und Potenzialausgleichskonzept einschließlich der passenden Bauform ist gesondert durch eine Elektrofachkraft zu beurteilen.
