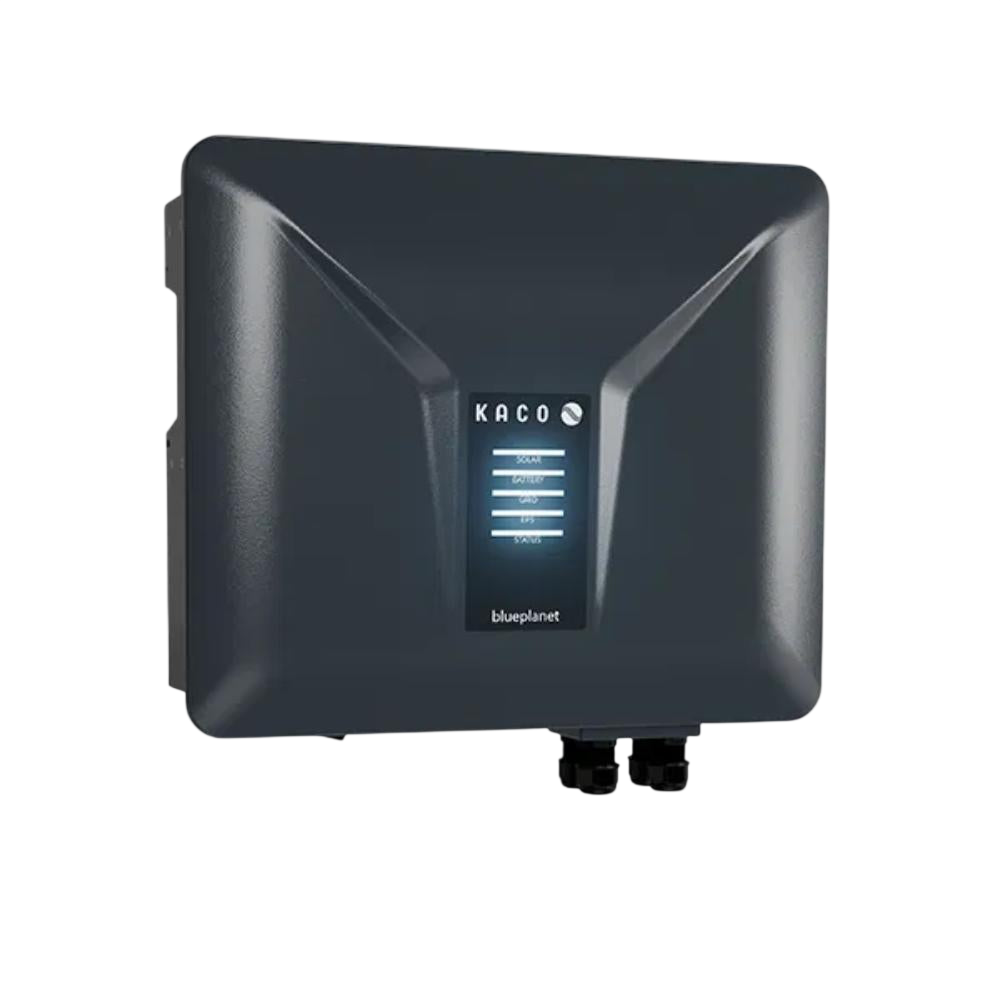

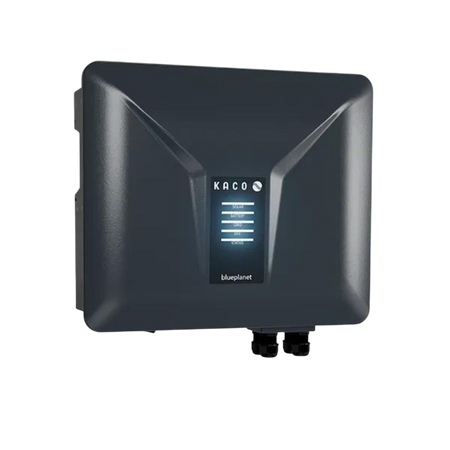

KACO blueplanet NH3 6–12 kW Hybridwechselrichter
Normaler Preis
€1.699,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €19,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
PV und Hochvoltspeicher direkt gekoppelt:
Der blueplanet NH3 verbindet PV-Generator und freigegebenen Hochvoltspeicher in einer gemeinsamen Hybridplattform. Dadurch werden Solarerzeugung, Batterieladung und Netzeinspeisung direkt im Gerät koordiniert. -
Zwei oder drei MPP-Tracker je Variante:
Abhängig von der Leistungsstufe stehen zwei oder drei unabhängige PV-Tracker bereit. Typische Wohnhausdächer mit mehreren Ausrichtungen lassen sich dadurch getrennt elektrisch regeln. -
Kühlung über natürliche Konvektion:
Der NH3 führt seine Verlustwärme über natürliche Konvektion ohne außenliegende Lüfter ab; laut Handbuch arbeitet zusätzlich ein interner Lüfter. Das vermeidet Geräusche außenliegender Lüfter und erleichtert die Platzierung an geeigneten Montageorten im Wohngebäude. -
Ersatzstrom mit Schwarzstart möglich:
Mit ausreichend geladener freigegebener Batterie und fachgerecht angeschlossenen Ersatzstromkreisen kann der NH3 Verbraucher bei Netzausfall versorgen. Die Schwarzstartfunktion ermöglicht den Wiederaufbau der Versorgung ohne öffentliches Netz. -
Gleichartige NH3 zu einem Verbund erweitern:
NH3-Wechselrichter desselben Typs können nach Herstellervorgaben parallel arbeiten; die Kommunikationseinheit sitzt am Mastergerät. Damit lässt sich die Systemleistung für größere Anlagen mit weiteren gleichartigen Geräten erweitern.
Beschreibung
Für PV-Anlagen mit Hochvolt-Batteriespeicher ist der KACO blueplanet hybrid NH3 als dreiphasiger Hybridwechselrichter ausgelegt. Zur Auswahl innerhalb der Baureihe stehen 6 kW, 8 kW, 10 kW oder 12 kW. KACO positioniert den blueplanet hybrid NH3 als 3-in-1-Wechselrichter. Das Gerät kann als klassischer PV-Wechselrichter, als DC-gekoppelter Hybridwechselrichter mit PV und Batterie oder als AC-gekoppelter Batteriewechselrichter eingesetzt werden. Dadurch ist die Serie nicht nur für Neuanlagen interessant, sondern auch für Nachrüstung, Repowering und Speicherergänzung in bestehenden PV-Systemen.
Das 6-kW-Modell besitzt zwei MPP-Tracker mit jeweils 20 A Eingangsstrom. Die Ausführungen mit 8, 10 und 12 kW stellen drei Tracker mit jeweils 16 A bereit. Pro Tracker ist ein String vorgesehen. So lassen sich getrennte Dachbereiche regeln, ohne die unterschiedlichen Stromgrenzen der M2- und M3-Ausführungen gleichzusetzen. Der Batterieanschluss arbeitet mit 120–600 V und maximal 30 A Lade- oder Entladestrom; die gewählte Batterie muss von KACO für das System freigegeben sein.
Der EPS-Anschluss versorgt entsprechend eingerichtete Stromkreise bei Netzausfall. Im Inselbetrieb beträgt die maximale Dauerleistung je nach Gerät 6, 8, 10 oder 12 kVA. Die Schwarzstartfunktion unterstützt den Wiederanlauf bei verfügbarem Energieangebot. Nutzbare Leistung und Laufzeit hängen von Batterie, Ladezustand, PV-Erzeugung und angeschlossenen Lasten ab; das Anschluss- und Schutzkonzept muss für den Ersatzstrombetrieb eingerichtet werden.
Der mitgelieferte Smart Meter Eastron SDM630 mit Stromwandlern erfasst die Energieflüsse am Netzanschlusspunkt, die ebenfalls beiliegende Kommunikationseinheit Connect-NH verbindet den Wechselrichter per WLAN oder LAN mit App und Portal. Für eine weitergehende Abstimmung mit Wärmepumpe, Wallbox oder dynamischen Tarifen ist ein kompatibles Energiemanagementsystem samt geeigneter Verbraucheranbindung erforderlich. Die Kühlung über natürliche Konvektion und Schutzart IP66 erleichtern die Integration in private und kleinere gewerbliche Anlagen; montiert wird innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich.
Das 6-kW-Modell besitzt zwei MPP-Tracker mit jeweils 20 A Eingangsstrom. Die Ausführungen mit 8, 10 und 12 kW stellen drei Tracker mit jeweils 16 A bereit. Pro Tracker ist ein String vorgesehen. So lassen sich getrennte Dachbereiche regeln, ohne die unterschiedlichen Stromgrenzen der M2- und M3-Ausführungen gleichzusetzen. Der Batterieanschluss arbeitet mit 120–600 V und maximal 30 A Lade- oder Entladestrom; die gewählte Batterie muss von KACO für das System freigegeben sein.
Der EPS-Anschluss versorgt entsprechend eingerichtete Stromkreise bei Netzausfall. Im Inselbetrieb beträgt die maximale Dauerleistung je nach Gerät 6, 8, 10 oder 12 kVA. Die Schwarzstartfunktion unterstützt den Wiederanlauf bei verfügbarem Energieangebot. Nutzbare Leistung und Laufzeit hängen von Batterie, Ladezustand, PV-Erzeugung und angeschlossenen Lasten ab; das Anschluss- und Schutzkonzept muss für den Ersatzstrombetrieb eingerichtet werden.
Der mitgelieferte Smart Meter Eastron SDM630 mit Stromwandlern erfasst die Energieflüsse am Netzanschlusspunkt, die ebenfalls beiliegende Kommunikationseinheit Connect-NH verbindet den Wechselrichter per WLAN oder LAN mit App und Portal. Für eine weitergehende Abstimmung mit Wärmepumpe, Wallbox oder dynamischen Tarifen ist ein kompatibles Energiemanagementsystem samt geeigneter Verbraucheranbindung erforderlich. Die Kühlung über natürliche Konvektion und Schutzart IP66 erleichtern die Integration in private und kleinere gewerbliche Anlagen; montiert wird innen oder im vor direkter Bewitterung und Sonne geschützten Außenbereich.
⚙️ Technische Daten
Modellreihe: KACO blueplanet hybrid NH3 M2 / M3 (6 bis 12 kW)
AC-Nennleistung: 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2 bei 6 kW, 3 bei 8–12 kW, je 1 Stringeingang
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp
Max. DC-Spannung: 1.100 V
Startspannung: 200 V
MPP-Spannungsbereich: 150–950 V bei 6 kW, 200–950 V bei 8–12 kW
Max. Eingangsstrom je MPPT: 20 A bei 6 kW, 16 A bei 8–12 kW
Max. Kurzschlussstrom je MPPT: 30 A bei 6 kW, 24 A bei 8–12 kW
Batterieanschluss: Hochvolt, LFP, 120–600 V, 1 Eingang, max. 30 A
Max. Batterie-Lade-/Entladeleistung: 6–12 kW
Ersatzstrom: dreiphasig am EPS-Ausgang, 6–12 kVA
Backup-Umschaltzeit: < 10 ms
Max. Wirkungsgrad: 97,81–98,19 %
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 545 × 530 × 230 mm
Gewicht: 26,5 kg bei 6 kW, 28,5 kg bei 8–12 kW
Kommunikation: CAN, RS485, Modbus RTU, WLAN/LAN, digitale Ein-/Ausgänge
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 6 / 8 / 10 / 12 kW
Phasen: 3-phasig
MPP-Tracker: 2 bei 6 kW, 3 bei 8–12 kW, je 1 Stringeingang
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp
Max. DC-Spannung: 1.100 V
Startspannung: 200 V
MPP-Spannungsbereich: 150–950 V bei 6 kW, 200–950 V bei 8–12 kW
Max. Eingangsstrom je MPPT: 20 A bei 6 kW, 16 A bei 8–12 kW
Max. Kurzschlussstrom je MPPT: 30 A bei 6 kW, 24 A bei 8–12 kW
Batterieanschluss: Hochvolt, LFP, 120–600 V, 1 Eingang, max. 30 A
Max. Batterie-Lade-/Entladeleistung: 6–12 kW
Ersatzstrom: dreiphasig am EPS-Ausgang, 6–12 kVA
Backup-Umschaltzeit: < 10 ms
Max. Wirkungsgrad: 97,81–98,19 %
Schutzart: IP66
Betriebstemperatur: −25 bis +60 °C
Abmessungen (B × H × T): 545 × 530 × 230 mm
Gewicht: 26,5 kg bei 6 kW, 28,5 kg bei 8–12 kW
Kommunikation: CAN, RS485, Modbus RTU, WLAN/LAN, digitale Ein-/Ausgänge
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × KACO blueplanet hybrid NH3 Hybridwechselrichter in gewählter Leistung (6, 8, 10 oder 12 kW)
Smart Meter Eastron SDM630-Modbus V2 mit Stromwandlern
Kommunikationseinheit Connect-NH
Montage- und Anschlusskomponenten gemäß KACO Originallieferumfang
Smart Meter Eastron SDM630-Modbus V2 mit Stromwandlern
Kommunikationseinheit Connect-NH
Montage- und Anschlusskomponenten gemäß KACO Originallieferumfang
🔒 Garantie
Für den KACO blueplanet hybrid 6.0–12.0 NH3 gilt die Herstellergarantie von KACO über 5 Jahre gemäß den „Garantie- und Servicebedingungen für Wechselrichter (gültig in Deutschland)“, Fassung ab Februar 2026. Garantiegeber ist die KACO new energy GmbH mit Sitz in Neckarsulm (Deutschland). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebene Hochvolt-Speicher laut KACO-Anwendungshinweis „Maximale Lade-, Entladeleistung der Systemkombinationen“ (3016969-03, Stand 2025) für den blueplanet hybrid 6.0–12.0 NH3:
- BYD Battery-Box Premium HVS 5,1 / 7,7 / 10,2 / 12,8 kWh
- BYD Battery-Box Premium HVM 8,3 bis 22,1 kWh; die RJ45-Belegung von BYD weicht von KACO ab, mit HVM 8,3 sind höchstens 4,6 kW Lade- und Entladeleistung möglich
- Pylontech Force H1 10,65 bis 24,86 kWh, Force H2 7,1 bis 17,75 kWh und Force H3 10,2 bis 25,6 kWh; nicht möglich sind Force H1 7,1 sowie Force H3 30,72 und 35,84 kWh
- AXITEC AXIstorage Li SV1 10,1 bis 23,6 kWh und SV2 6,7 bis 16,9 kWh
- Dyness Tower T7 bis T17 und Tower Pro T7 bis T19
Der Speicher kommuniziert über CAN mit dem Wechselrichter; die erreichbare Lade- und Entladeleistung hängt von Batteriespannung, Modulzahl, Zelltemperatur und Ladezustand ab und ist durch 30 A sowie die Nennleistung des NH3 begrenzt. Maßgeblich ist die aktuelle KACO-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- BYD Battery-Box Premium HVS 5,1 / 7,7 / 10,2 / 12,8 kWh
- BYD Battery-Box Premium HVM 8,3 bis 22,1 kWh; die RJ45-Belegung von BYD weicht von KACO ab, mit HVM 8,3 sind höchstens 4,6 kW Lade- und Entladeleistung möglich
- Pylontech Force H1 10,65 bis 24,86 kWh, Force H2 7,1 bis 17,75 kWh und Force H3 10,2 bis 25,6 kWh; nicht möglich sind Force H1 7,1 sowie Force H3 30,72 und 35,84 kWh
- AXITEC AXIstorage Li SV1 10,1 bis 23,6 kWh und SV2 6,7 bis 16,9 kWh
- Dyness Tower T7 bis T17 und Tower Pro T7 bis T19
Der Speicher kommuniziert über CAN mit dem Wechselrichter; die erreichbare Lade- und Entladeleistung hängt von Batteriespannung, Modulzahl, Zelltemperatur und Ladezustand ab und ist durch 30 A sowie die Nennleistung des NH3 begrenzt. Maßgeblich ist die aktuelle KACO-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Speicherfamilien sind für den blueplanet NH3 hinterlegt?
Das NH3-Datenblatt nennt BYD Battery-Box Premium HVS und HVM, Pylontech Force H1 und AXITEC AXIstorage Li SV1. Der KACO-Anwendungshinweis zu den Systemkombinationen (Stand 2025) ergänzt Pylontech Force H2 und H3, AXITEC AXIstorage Li SV2 sowie Dyness Tower und Tower Pro; nicht möglich sind Force H1 mit 7,1 kWh sowie Force H3 mit 30,72 und 35,84 kWh. Für die Bestellung müssen außerdem Modulzahl, Spannungsbereich und Softwarestände zur konkreten NH3-Variante passen. Die bloße Zugehörigkeit zu einer Speicherfamilie reicht als Freigabe nicht aus.
Kann der NH3 nach einem vollständigen Netzausfall selbst wieder starten?
Der NH3 unterstützt einen Schwarzstart aus der Batterie. Dazu müssen eine kompatible Batterie mit ausreichend Energie und der vorgesehene EPS-Aufbau vorhanden sein. Ein vollständig entladener Speicher liefert diese Startenergie nicht; die Lasten und die Reserve für einen späteren Neustart gehören deshalb zur Systemauslegung.
Lässt sich die Hybridanlage mit mehreren NH3-Geräten vergrößern?
Parallelbetrieb ist für die NH3-Serie vorgesehen. Die zulässige Gerätezahl ist jedoch mit dem zur gelieferten Generation gehörenden KACO-Dokument abzugleichen, da Produktseite und Betriebsanleitung unterschiedliche Grenzen nennen. Vor einer Erweiterung müssen daher genaue Geräteausführung, Software, Parallelkommunikation und EPS-Konzept gemeinsam bestätigt werden.
Wie werden NH3-Speicherbetrieb und Energieflüsse überwacht?
Die NH3-Anlage kann über die mitgelieferte Kommunikationseinheit Connect-NH per WLAN oder LAN in blueplanet smartcloud eingebunden werden. Der Smart Meter liefert die Werte am Netzanschluss, die Batterie kommuniziert über ihren eigenen BMS-Anschluss. Welche zusätzlichen Verbraucher ein externes Energiemanagement steuert, muss mit dessen Schnittstellen abgestimmt werden.
