KACO blueplanet hybrid NH3 + Pylontech Force H3 Systempaket | 6–12 kW
Produktvorteile
-
3-in-1-Hybridkonzept:
Der KACO blueplanet hybrid NH3 kann als PV-, DC-gekoppelter Hybrid- oder AC-gekoppelter Batterie-Wechselrichter eingesetzt werden. -
Zwei beziehungsweise drei MPP-Tracker:
Die 6-kW-Variante besitzt zwei, die Modelle von 8 bis 12 kW drei MPP-Tracker. Das erleichtert die Planung mehrerer Dachausrichtungen und Teilgeneratoren. -
Hohe nutzbare Speicherkapazität:
Der Pylontech Force H3 arbeitet mit 95 % Entladetiefe und stellt je nach Variante rund 9,7 bis 24,3 kWh nutzbare Energie bereit. -
Modularer Plug-&-Play-Aufbau:
Zwei bis fünf stapelbare Force-H3-Module ermöglichen vier klar abgestufte Speichergrößen ohne interne Zusatzverkabelung zwischen den Batteriemodulen. -
Robuste Systemkomponenten:
Der Wechselrichter besitzt Schutzart IP66; der Force H3 ist mit IP55, mehr als 8.000 Zyklen bei 25 °C und CANBUS/Modbus-Kommunikation für den stationären Betrieb ausgelegt.
Beschreibung

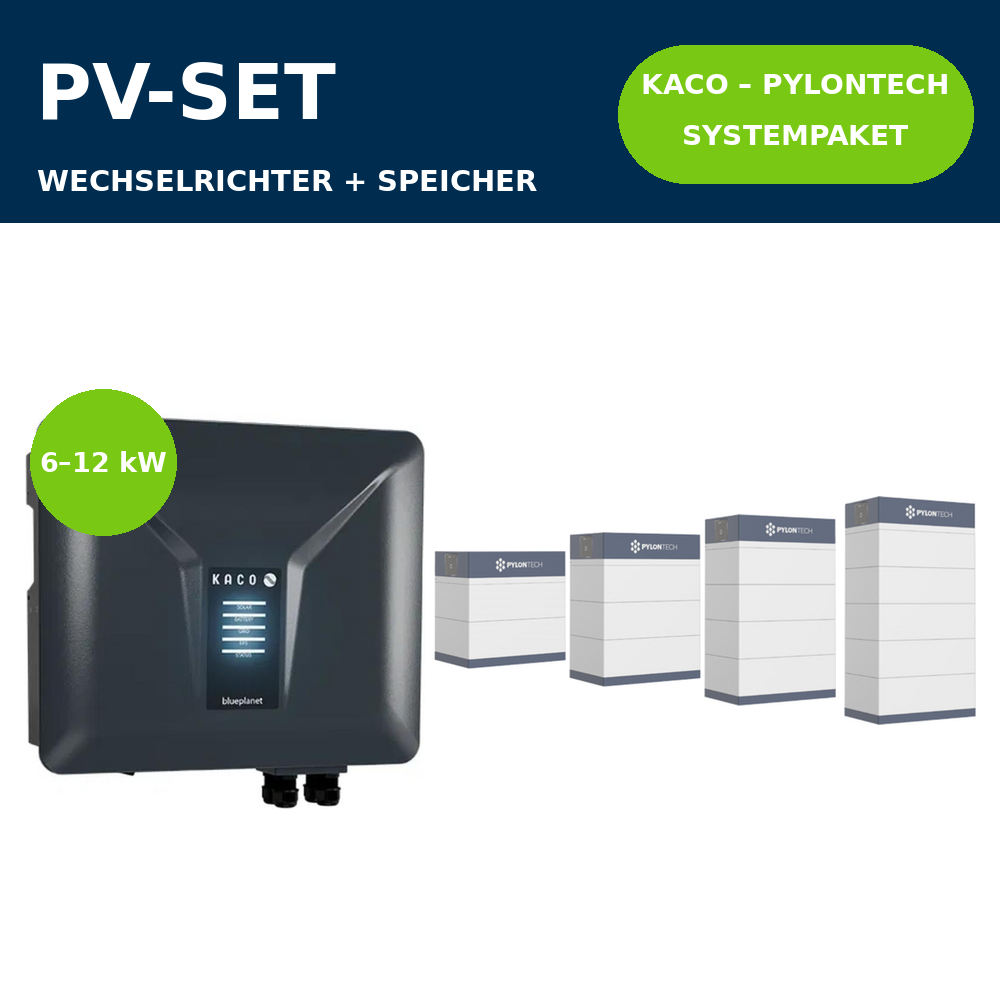

Dieses KACO-Pylontech-Systempaket kombiniert den dreiphasigen KACO blueplanet hybrid NH3 mit dem modularen Hochvolt-Speicher Pylontech Force H3. Zur Auswahl stehen 6, 8, 10 oder 12 kW Wechselrichterleistung sowie vier Speicherkapazitäten von 10,2 bis 25,6 kWh. Jede angebotene Wechselrichterleistung ist innerhalb dieses Produkts mit jeder dargestellten Force-H3-Speichergröße kombinierbar.
KACO beschreibt den blueplanet hybrid NH3 als 3-in-1-Gerät: Er kann als PV-Wechselrichter, als DC-gekoppelter Hybridwechselrichter oder als AC-gekoppelter Batterie-Wechselrichter eingesetzt werden. Die 6-kW-Variante besitzt zwei MPP-Tracker, die Modelle mit 8, 10 und 12 kW arbeiten mit drei MPP-Trackern. Mit bis zu 16 A Eingangsstrom je Tracker lässt sich die Serie auch mit vielen aktuellen Hochleistungs- und bifazialen PV-Modulen planen.
Der Pylontech Force H3 wird je nach gewählter Kapazität aus zwei bis fünf Batteriemodulen aufgebaut. Bei 95 % Entladetiefe stehen rund 9,7 bis 24,3 kWh nutzbare Energie zur Verfügung. Der stapelbare Plug-&-Play-Aufbau ohne interne Zusatzverkabelung zwischen den Modulen erleichtert Einbringung und Installation. CANBUS und Modbus RTU übernehmen die Kommunikation im freigegebenen Systemverbund.
Die passende Kombination sollte anhand von PV-Generatorleistung, Verbrauchsprofil, gewünschter Autarkie, Lade- und Entladeleistung sowie einem möglichen Ersatzstromkonzept ausgewählt werden. Eine größere Batteriekapazität erhöht die verfügbare Energiemenge, verändert jedoch nicht die maximale Leistung des gewählten Wechselrichters. Für eine Ersatzstromversorgung ist zusätzlich eine passende und ausdrücklich ausgewiesene Umschalteinrichtung erforderlich.
Der dreiphasige Smart Meter und der WLAN-/LAN-Dongle gehören bereits zum Lieferumfang des zugrunde liegenden KACO-Wechselrichterartikels und werden daher nicht als separate Bundle-SKU ergänzt. BYD HVS, HVM, HVS Plus, HVM Plus und HVB sind bewusst nicht Bestandteil dieser Paketreihe. Weitere Speicherfamilien werden erst ergänzt, wenn für die aktuell angebotenen Modelle eine eindeutige Kompatibilitätsfreigabe vorliegt.
KACO beschreibt den blueplanet hybrid NH3 als 3-in-1-Gerät: Er kann als PV-Wechselrichter, als DC-gekoppelter Hybridwechselrichter oder als AC-gekoppelter Batterie-Wechselrichter eingesetzt werden. Die 6-kW-Variante besitzt zwei MPP-Tracker, die Modelle mit 8, 10 und 12 kW arbeiten mit drei MPP-Trackern. Mit bis zu 16 A Eingangsstrom je Tracker lässt sich die Serie auch mit vielen aktuellen Hochleistungs- und bifazialen PV-Modulen planen.
Der Pylontech Force H3 wird je nach gewählter Kapazität aus zwei bis fünf Batteriemodulen aufgebaut. Bei 95 % Entladetiefe stehen rund 9,7 bis 24,3 kWh nutzbare Energie zur Verfügung. Der stapelbare Plug-&-Play-Aufbau ohne interne Zusatzverkabelung zwischen den Modulen erleichtert Einbringung und Installation. CANBUS und Modbus RTU übernehmen die Kommunikation im freigegebenen Systemverbund.
Die passende Kombination sollte anhand von PV-Generatorleistung, Verbrauchsprofil, gewünschter Autarkie, Lade- und Entladeleistung sowie einem möglichen Ersatzstromkonzept ausgewählt werden. Eine größere Batteriekapazität erhöht die verfügbare Energiemenge, verändert jedoch nicht die maximale Leistung des gewählten Wechselrichters. Für eine Ersatzstromversorgung ist zusätzlich eine passende und ausdrücklich ausgewiesene Umschalteinrichtung erforderlich.
Der dreiphasige Smart Meter und der WLAN-/LAN-Dongle gehören bereits zum Lieferumfang des zugrunde liegenden KACO-Wechselrichterartikels und werden daher nicht als separate Bundle-SKU ergänzt. BYD HVS, HVM, HVS Plus, HVM Plus und HVB sind bewusst nicht Bestandteil dieser Paketreihe. Weitere Speicherfamilien werden erst ergänzt, wenn für die aktuell angebotenen Modelle eine eindeutige Kompatibilitätsfreigabe vorliegt.
⚙️ Technische Daten
Wechselrichterleistung: 6 / 8 / 10 / 12 kW
Netzanschluss: 3-phasig
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp
MPP-Tracker: 2 bei 6 kW; 3 bei 8 / 10 / 12 kW
Max. PV-Eingangsstrom: 16 A je MPP-Tracker
PV-Startspannung / max. DC-Spannung: 200 V / 1.100 V
Schutzart Wechselrichter: IP66
Speicherkapazität: 10,2–25,6 kWh
Nutzbare Speicherenergie: ca. 9,7–24,3 kWh bei 95 % DoD
Speicheraufbau: 2–5 Batteriemodule je System
Systemspannung Speicher: 204,8–512,0 V Nennspannung
Zulässiger KACO-Batterieport: 120–600 V
Max. Lade-/Entladestrom Speicher: 52 A
Kommunikation Speicher: CANBUS / Modbus RTU
Schutzart Speicher: IP55
Netzanschluss: 3-phasig
Max. PV-Generatorleistung: 9 / 12 / 15 / 18 kWp
MPP-Tracker: 2 bei 6 kW; 3 bei 8 / 10 / 12 kW
Max. PV-Eingangsstrom: 16 A je MPP-Tracker
PV-Startspannung / max. DC-Spannung: 200 V / 1.100 V
Schutzart Wechselrichter: IP66
Speicherkapazität: 10,2–25,6 kWh
Nutzbare Speicherenergie: ca. 9,7–24,3 kWh bei 95 % DoD
Speicheraufbau: 2–5 Batteriemodule je System
Systemspannung Speicher: 204,8–512,0 V Nennspannung
Zulässiger KACO-Batterieport: 120–600 V
Max. Lade-/Entladestrom Speicher: 52 A
Kommunikation Speicher: CANBUS / Modbus RTU
Schutzart Speicher: IP55
📦 Lieferumfang
1 × KACO blueplanet hybrid NH3 in der gewählten Leistungsvariante
1 × Pylontech Force H3 Speichersystem in der gewählten Kapazität
2–5 × Pylontech Force H3 Batteriemodul, abhängig von der gewählten Kapazität
1 × Pylontech Force H3 BMS / Batteriemanagementeinheit
1 × Pylontech Force H3 Basis / Standfuß
1 × dreiphasiger Smart Meter gemäß Lieferumfang des KACO-Wechselrichters
1 × WLAN-/LAN-Dongle gemäß Lieferumfang des KACO-Wechselrichters
Montage- und Anschlusszubehör gemäß Herstellerlieferumfang der Einzelkomponenten
1 × Pylontech Force H3 Speichersystem in der gewählten Kapazität
2–5 × Pylontech Force H3 Batteriemodul, abhängig von der gewählten Kapazität
1 × Pylontech Force H3 BMS / Batteriemanagementeinheit
1 × Pylontech Force H3 Basis / Standfuß
1 × dreiphasiger Smart Meter gemäß Lieferumfang des KACO-Wechselrichters
1 × WLAN-/LAN-Dongle gemäß Lieferumfang des KACO-Wechselrichters
Montage- und Anschlusszubehör gemäß Herstellerlieferumfang der Einzelkomponenten
🔒 Garantie
Wechselrichter:
5 Jahre KACO Herstellergarantie
Speicher:
10 Jahre Pylontech Herstellergarantie
Es gelten die aktuellen Garantie-, Registrierungs- und Servicebedingungen der jeweiligen Hersteller.
5 Jahre KACO Herstellergarantie
Speicher:
10 Jahre Pylontech Herstellergarantie
Es gelten die aktuellen Garantie-, Registrierungs- und Servicebedingungen der jeweiligen Hersteller.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Kann jede Wechselrichterleistung mit jeder Speichergröße kombiniert werden?
Ja. In diesem Produkt sind die KACO-NH3-Varianten mit 6, 8, 10 und 12 kW jeweils mit allen angebotenen Force-H3-Speichergrößen kombinierbar. Die wirtschaftlich passende Dimensionierung richtet sich dennoch nach PV-Leistung, Verbrauchsprofil, gewünschter Autarkie und benötigter Lade- beziehungsweise Entladeleistung.
Kann der Pylontech Force H3 später erweitert werden?
Eine Erweiterung kann nur innerhalb der für den KACO-Batterieport zulässigen Spannungsgrenze erfolgen. In dieser Paketreihe sind daher maximal fünf Force-H3-Module beziehungsweise 25,6 kWh vorgesehen. Vor einer Nachrüstung müssen Modulanzahl, Baualter, Ladezustand, BMS, Firmware und Systemspannung geprüft werden.
Warum werden aktuell keine BYD-Speicher in diesem KACO-Paket angeboten?
Für die älteren BYD-HVS- und HVM-Generationen bestehen Kompatibilitätsangaben, diese Modelle werden im aktuellen Sortiment jedoch nicht geführt. Für HVS Plus, HVM Plus und HVB liegt derzeit keine für diese Paketbildung verwendete Freigabe vor. Deshalb enthält diese Bundle-Reihe ausschließlich den ausdrücklich kompatiblen Pylontech Force H3.
Ist ein Smart Meter enthalten?
Ja. Ein dreiphasiger Smart Meter gehört bereits zum Lieferumfang des KACO-blueplanet-hybrid-NH3-Einzelartikels. Er wird deshalb im Bundle nicht nochmals als separate Zubehör-SKU hinzugefügt.
