novotegra Modulstützen Flachdach III 10°
Normaler Preis
€4,54
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Passende Höhe zur Klemmart:
Normale und Langseiten-Ausführung bilden die jeweilige Auflagegeometrie des 10°-Systems. -
Klickverbindung am Basiselement:
Der untere Anschluss ist auf die dafür vorgesehene Aufnahme des Flachdach-III-Aufbaus abgestimmt. -
Kabelkanal am oberen Anschluss:
Die beschriebene Aufnahme ermöglicht die Anbindung des passenden Modulstützen-Kabelkanals.
Beschreibung

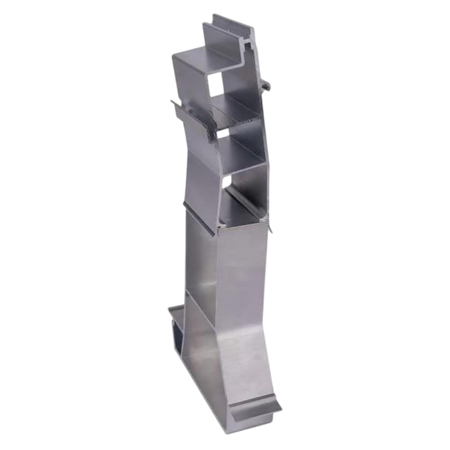

Die novotegra Modulstützen 10° bilden das hintere Modulauflager im Flachdachsystem III. Sie werden in die dafür vorgesehenen Basiselemente eingeklickt. Innerhalb dieser Auswahl unterscheiden sich die normale Ausführung und die Stütze für die Klemmung an der langen Rahmenseite in Höhe und Anschlussgeometrie.
Artikel 03-001857 besitzt eine Höhe von 270 mm und ist für den vorgesehenen Querträger- beziehungsweise Kabelkanalanschluss beschrieben. Die Langseiten-Ausführung 03-001858 ist 289 mm hoch und nimmt den zugehörigen Modulstützen-Kabelkanal auf. Trotz gleicher 10°-Bezeichnung sind beide Stützen nicht beliebig austauschbar. Einbauposition, Montagewerkzeug und Klemmung richten sich nach der jeweils aktuellen Systemanleitung.
Artikel 03-001857 besitzt eine Höhe von 270 mm und ist für den vorgesehenen Querträger- beziehungsweise Kabelkanalanschluss beschrieben. Die Langseiten-Ausführung 03-001858 ist 289 mm hoch und nimmt den zugehörigen Modulstützen-Kabelkanal auf. Trotz gleicher 10°-Bezeichnung sind beide Stützen nicht beliebig austauschbar. Einbauposition, Montagewerkzeug und Klemmung richten sich nach der jeweils aktuellen Systemanleitung.
⚙️ Technische Daten
Bauteil: hintere Modulstütze 10°
System: novotegra Flachdach III
Werkstoff: Aluminium
Anschluss unten: Einklicken in das zugehörige Basiselement
10°, 03-001857: Höhe 270 mm, Breite 60 mm; Anschluss für vorgesehenen Querträger oder Modulstützen-Kabelkanal
10° lange Seite, 03-001858: Höhe 289 mm, Breite 60 mm; Anschluss für zugehörigen Modulstützen-Kabelkanal
Klemmung: zur konkreten Stützen- und Systemausführung passend
Montage: vorgegebene Ein-/Ausbauwerkzeuge und Positionen beachten
System: novotegra Flachdach III
Werkstoff: Aluminium
Anschluss unten: Einklicken in das zugehörige Basiselement
10°, 03-001857: Höhe 270 mm, Breite 60 mm; Anschluss für vorgesehenen Querträger oder Modulstützen-Kabelkanal
10° lange Seite, 03-001858: Höhe 289 mm, Breite 60 mm; Anschluss für zugehörigen Modulstützen-Kabelkanal
Klemmung: zur konkreten Stützen- und Systemausführung passend
Montage: vorgegebene Ein-/Ausbauwerkzeuge und Positionen beachten
📦 Lieferumfang
1 × novotegra Modulstütze Flachdach III in der gewählten Ausführung 10° oder 10° lange Seite
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für novotegra Flachdach III mit dem vorgesehenen Basiselement. 03-001857: normale 10°-Ausführung; 03-001858: 10° für lange Rahmenklemmung. Stütze, Klemmen und obere Anbauteile müssen derselben freigegebenen Ausführung entsprechen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind beide 10°-Stützen gleich hoch?
Nein. Artikel 03-001857 ist mit 270 mm angegeben, die Langseiten-Ausführung 03-001858 mit 289 mm. Auch die zugeordneten Anschlüsse müssen zur gewählten Systemausführung passen.
Kann für die lange Rahmenseite einfach die normale Stütze verwendet werden?
Nein. Dafür ist die eigene Langseiten-Stütze vorgesehen. Gleicher Aufständerungswinkel allein bestätigt weder die Auflagegeometrie noch die erforderliche Klemm- und Zubehöranbindung.
