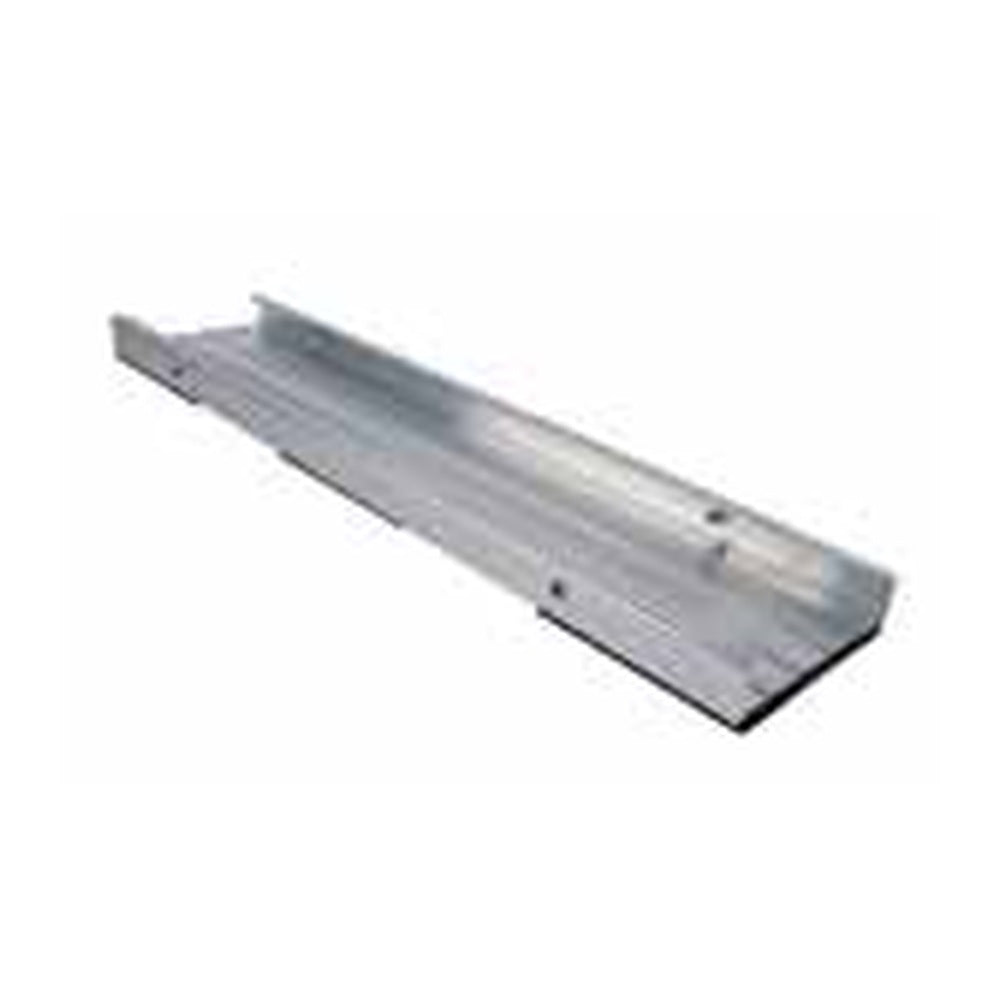

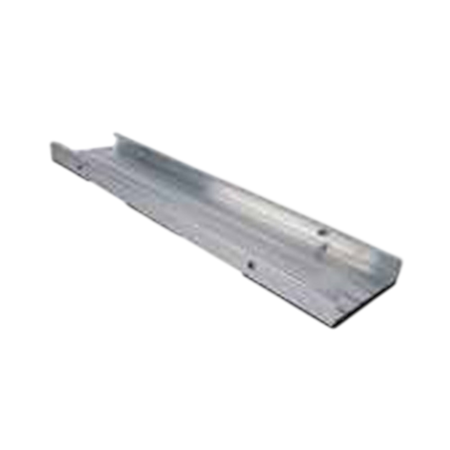

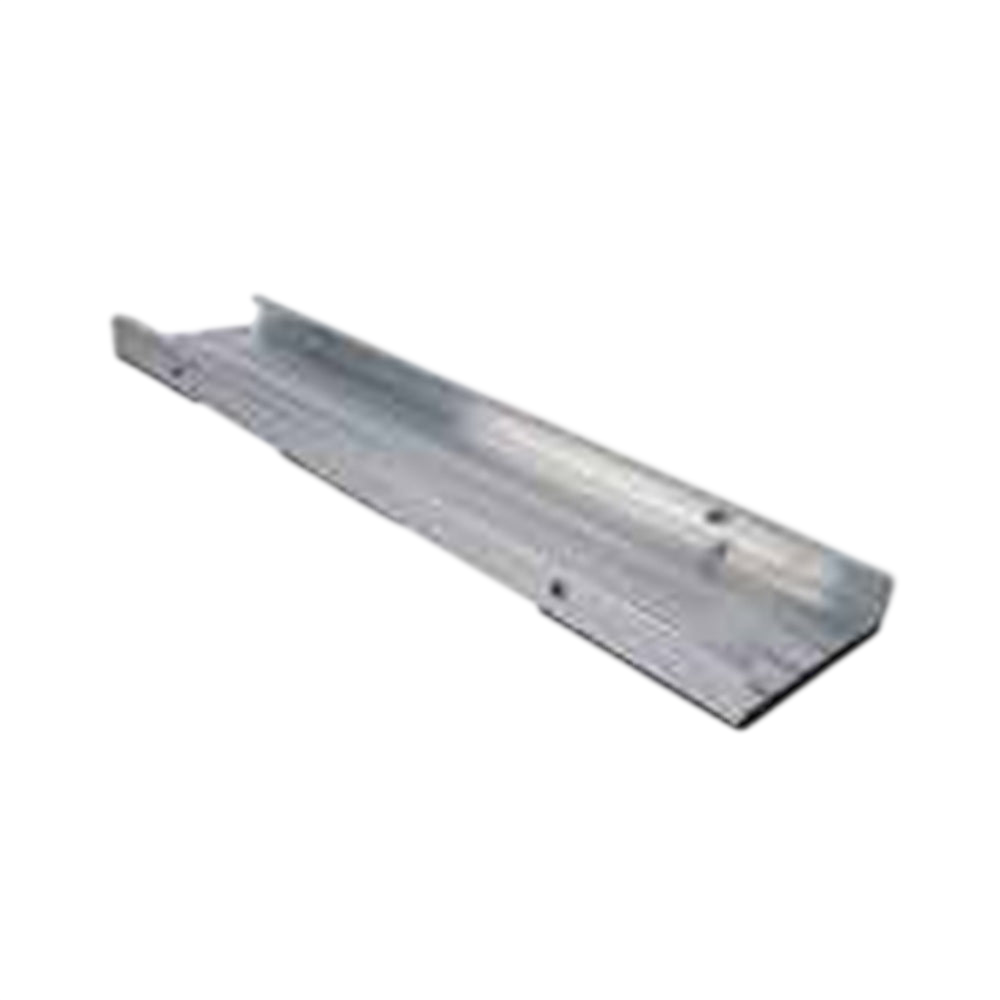

novotegra Basiselemente Flachdach III Ost-West
Normaler Preis
€14,50
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Auswahl nach Modulbreite:
Zwei Längen decken unterschiedliche Breitenbereiche ab, ohne einen beliebigen Modulabstand anzunehmen. -
Vorbereitete Anschlussstellen:
Die Einheit nimmt die zugehörigen Stützen auf und verbindet sie mit den anschließenden Verbinder- oder Abschluss-Sets. -
Unterlage im Bauteilaufbau:
Die PE-Auflage ist bereits Bestandteil des vorkonfektionierten Basiselements.
Beschreibung
Die novotegra Basiselemente Ost-West nehmen die hinteren Modulstützen auf und verbinden sich mit den Verbinder- und Abschluss-Sets des Flachdachsystems III. Sie werden vorkonfektioniert geliefert; die PE-Unterlage gehört zum Bauteilaufbau. Die eigentliche Aufständerung entsteht erst zusammen mit den passenden Stützen und Modulbefestigern.
Die Auswahl zwischen 690 und 840 mm richtet sich nach der Modulbreite: 690 mm ist für 995–1070 mm, 840 mm für 1071–1145 mm breite Module vorgesehen. Innerhalb des freigegebenen Bereichs bleibt die in der Montageanleitung vorgeschriebene Einstellung maßgeblich. Der Breitenbereich allein bestätigt weder die Klemmfreigabe des Moduls noch die gesamte statische Eignung.
Die Auswahl zwischen 690 und 840 mm richtet sich nach der Modulbreite: 690 mm ist für 995–1070 mm, 840 mm für 1071–1145 mm breite Module vorgesehen. Innerhalb des freigegebenen Bereichs bleibt die in der Montageanleitung vorgeschriebene Einstellung maßgeblich. Der Breitenbereich allein bestätigt weder die Klemmfreigabe des Moduls noch die gesamte statische Eignung.
⚙️ Technische Daten
Bauteil: Basiselement Ost-West
System: novotegra Flachdach III
Werkstoffe: Aluminium, Edelstahl und PE
690 mm, 03-001536: Abmessungen 690 × 150 × 40 mm; Modulbreite 995–1070 mm
840 mm, 03-001537: Abmessungen 840 × 150 × 40 mm; Modulbreite 1071–1145 mm
Aufnahmen: zugeordnete Modulstützen sowie Verbinder- und Abschluss-Sets
Lieferzustand: vorkonfektioniert
Moduleignung: Klemmstellen, Lasten und konkrete Systemausführung zusätzlich prüfen
System: novotegra Flachdach III
Werkstoffe: Aluminium, Edelstahl und PE
690 mm, 03-001536: Abmessungen 690 × 150 × 40 mm; Modulbreite 995–1070 mm
840 mm, 03-001537: Abmessungen 840 × 150 × 40 mm; Modulbreite 1071–1145 mm
Aufnahmen: zugeordnete Modulstützen sowie Verbinder- und Abschluss-Sets
Lieferzustand: vorkonfektioniert
Moduleignung: Klemmstellen, Lasten und konkrete Systemausführung zusätzlich prüfen
📦 Lieferumfang
1 × novotegra Basiselement Ost-West in der gewählten Länge 690 oder 840 mm, mit PE-Unterlage
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für novotegra Flachdach III Ost-West. 690 mm: Modulbreite 995–1070 mm; 840 mm: 1071–1145 mm. Stützen, Klemmstellen und Einstellung müssen zur konkreten System- und Modulausführung passen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welches Basiselement passt zu einem 1134 mm breiten Modul?
1134 mm liegt im Breitenbereich der 840-mm-Ausführung 03-001537. Die Klemmfreigabe des Modulherstellers und die übrigen Vorgaben der konkreten Systemplanung müssen zusätzlich erfüllt sein.
Sind die hohen Modulstützen mit dem Basiselement bereits vollständig enthalten?
Das angebotene Bauteil ist das Basiselement mit seinen vorbereiteten Aufnahmen. Die zur gewählten Flachdach-III-Ausführung passenden Modulstützen sind eigene Komponenten.
