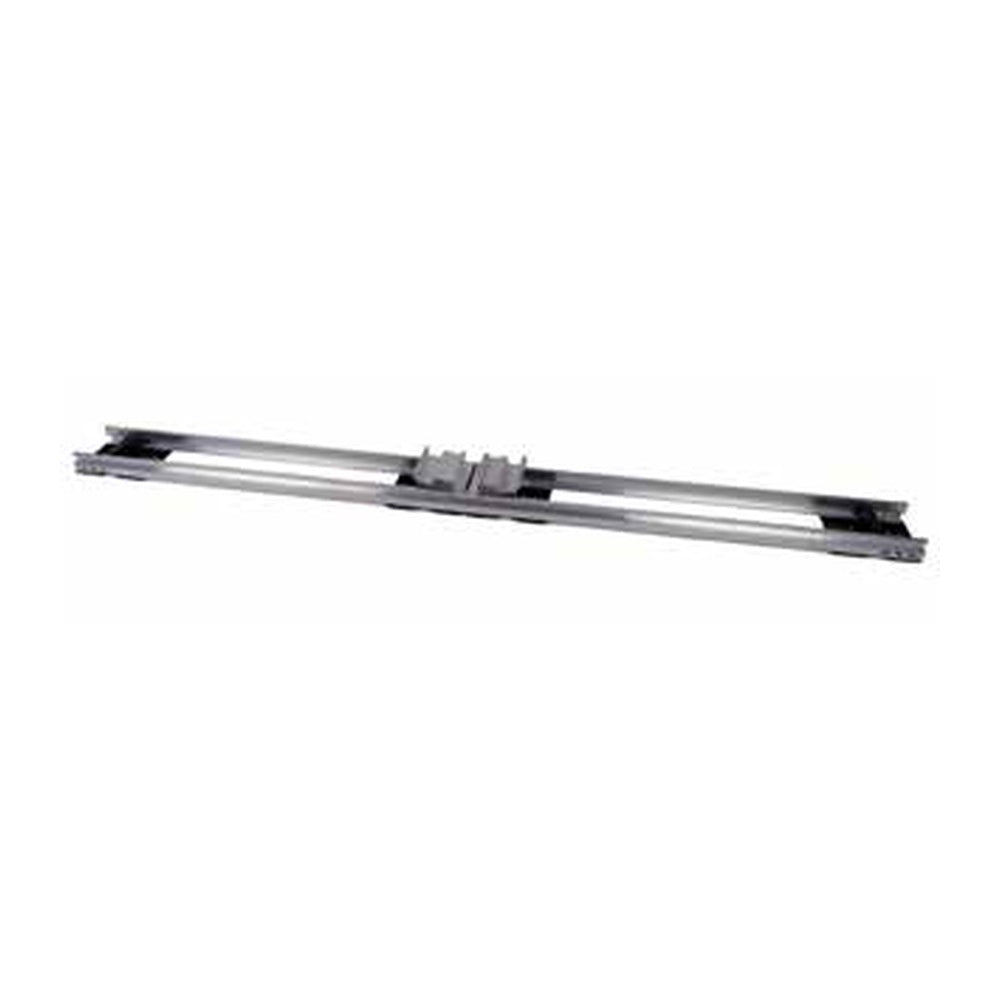

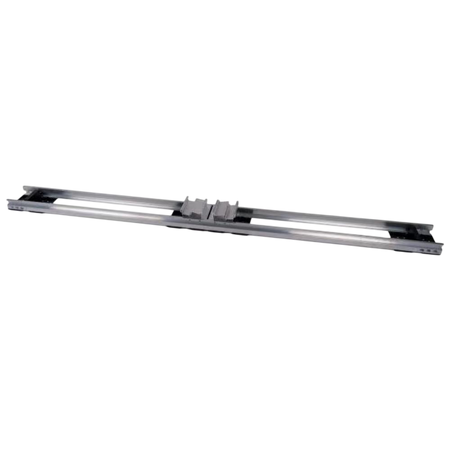

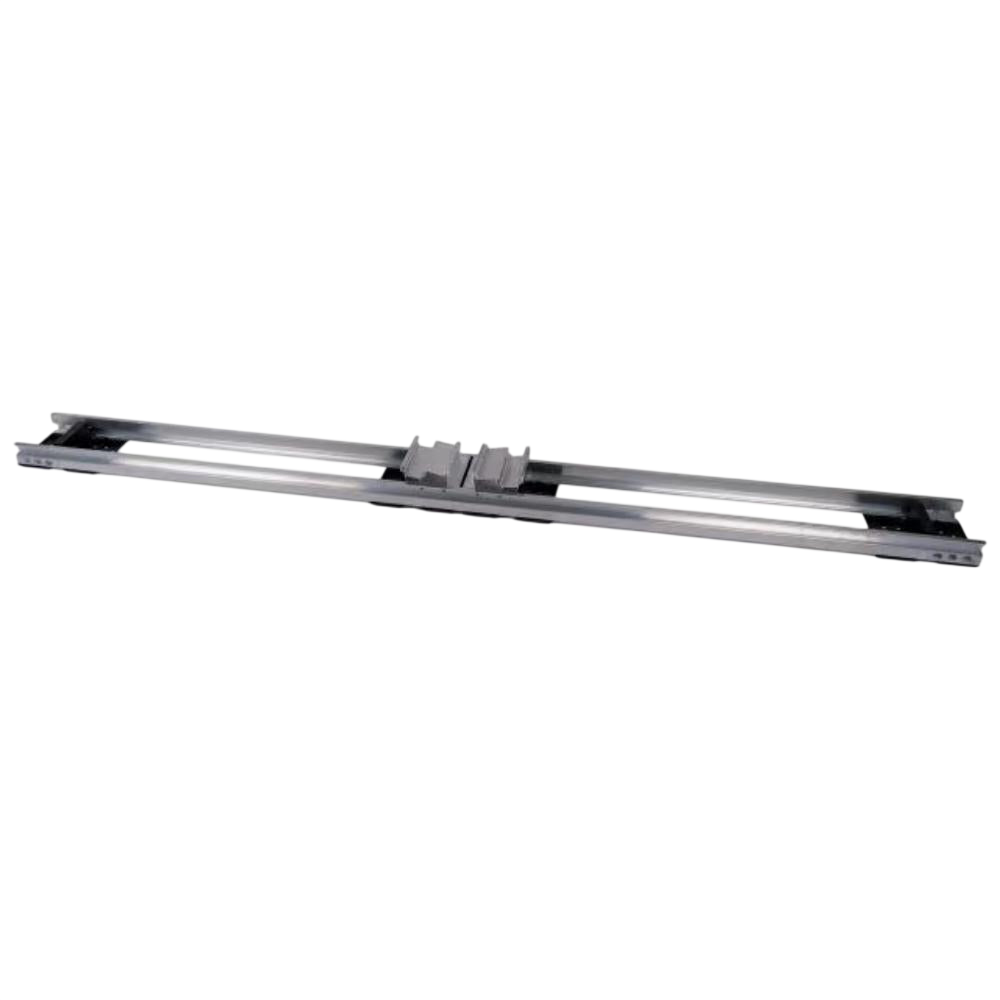

novotegra Verbinder-Set Ost-West 1940 mm
Normaler Preis
€35,12
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Verbindung und Modulauflager:
Die Einheit koppelt die Basiselemente und stellt mit ihren Basisfüßen gleichzeitig die vordere Auflage im Feldinneren bereit. -
Vormontierter Aufbau:
Die integrierten Füße erhalten ihre vorgesehene Lage innerhalb des 1940-mm-Verbinders.
Beschreibung
Das novotegra Verbinder-Set Ost-West 1940 mm verbindet zwei Basiselemente innerhalb der Flachdach-III-Unterkonstruktion. Seine integrierten Basisfüße bilden zugleich die vorderen Modulauflager im Inneren des Modulfelds. Die Einheit wird vorkonfektioniert geliefert und an den vorgesehenen Basiselementen angeschlossen.
Damit ist sie mehr als eine kurze Lasche für einen Profilstoß. Ihre Länge und die Fußanordnung gehören zur Geometrie der Ost-West-Aufständerung. Am äußeren Feldrand übernimmt das separate Abschluss-Set 970 mm eine andere Aufgabe. Die vollständige Verbindung einschließlich Sicherung und Modulbefestigung wird nach dem gewählten Flachdach-III-Aufbau hergestellt.
Damit ist sie mehr als eine kurze Lasche für einen Profilstoß. Ihre Länge und die Fußanordnung gehören zur Geometrie der Ost-West-Aufständerung. Am äußeren Feldrand übernimmt das separate Abschluss-Set 970 mm eine andere Aufgabe. Die vollständige Verbindung einschließlich Sicherung und Modulbefestigung wird nach dem gewählten Flachdach-III-Aufbau hergestellt.
⚙️ Technische Daten
Bauteil: Verbinder-Set Ost-West mit integrierten Basisfüßen
Artikelnummer: 03-001533
System: novotegra Flachdach III Ost-West
Position: Anlagenmitte
Abmessungen: 1940 × 147 × 101 mm
Werkstoffe: Aluminium, Edelstahl und Polypropylen
Aufgaben: Verbindung zweier Basiselemente und vordere Modulauflager
Lieferzustand: vorkonfektioniert
Artikelnummer: 03-001533
System: novotegra Flachdach III Ost-West
Position: Anlagenmitte
Abmessungen: 1940 × 147 × 101 mm
Werkstoffe: Aluminium, Edelstahl und Polypropylen
Aufgaben: Verbindung zweier Basiselemente und vordere Modulauflager
Lieferzustand: vorkonfektioniert
📦 Lieferumfang
1 × novotegra Verbinder-Set Ost-West 1940 mm mit integrierten Basisfüßen
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Warum ist der Verbinder 1940 mm lang?
Er verbindet nicht nur einen unmittelbaren Schienenstoß, sondern gehört mit den integrierten Basisfüßen zur Geometrie des Ost-West-Modulfelds.
Wo wird das Verbinder-Set eingesetzt?
Es verbindet zwei Basiselemente in der Anlagenmitte und bildet dort die vorderen Modulauflager. Für den äußeren Rand ist das entsprechend geplante Abschluss-Set vorgesehen.
