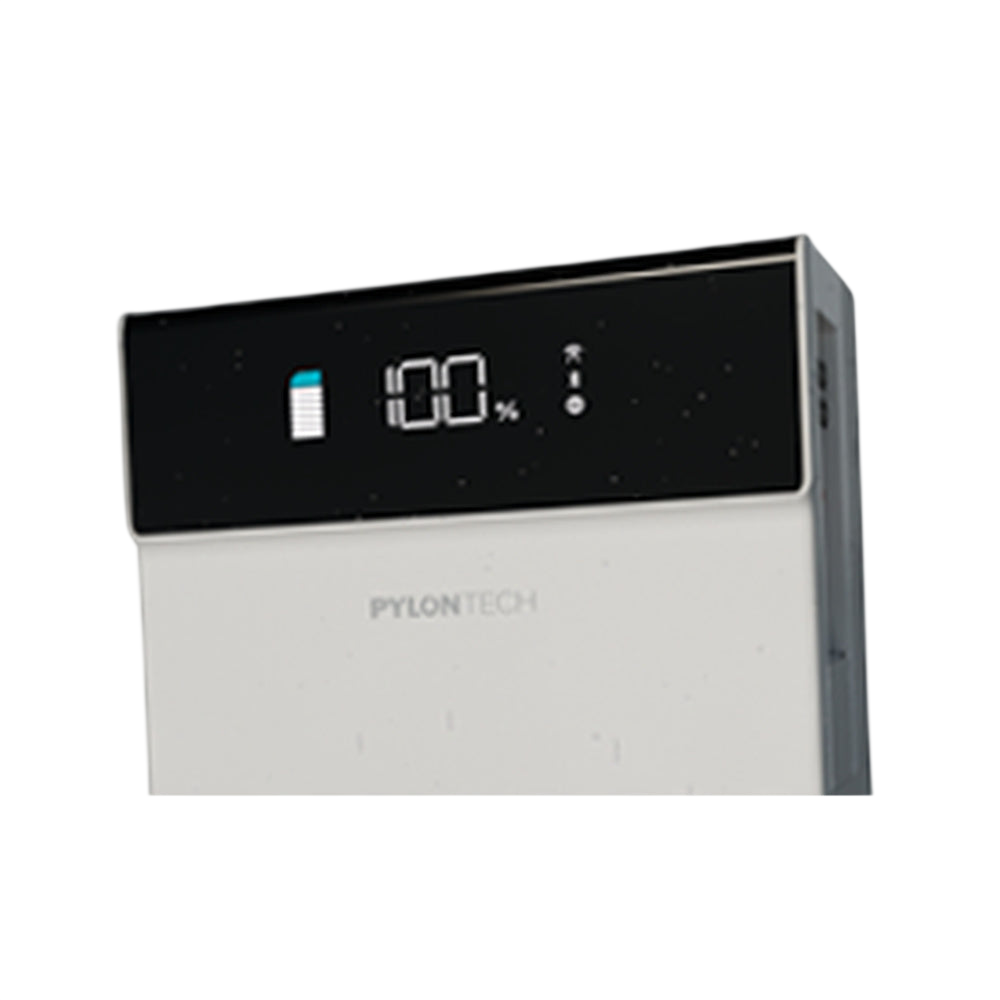

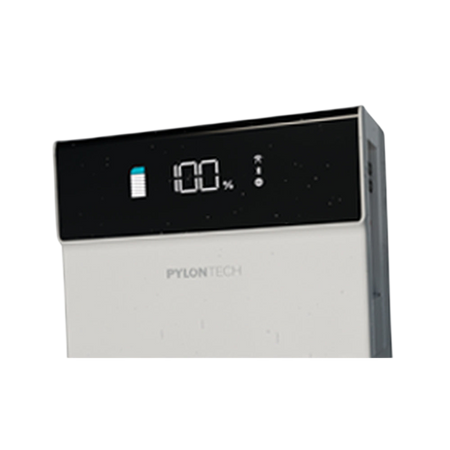

Pylontech Force H3X 3,6–5 kW Hybridwechselrichter 1-phasig
Normaler Preis
€1.109,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €59,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Solarstrom mit FH10050-Modulen speichern:
Mit separat erhältlichen FH10050-Batteriemodulen speichert das einphasige H3X-System PV-Überschüsse für spätere Verbrauchszeiten. Wie viel Leistung verfügbar ist, hängt vom Batterieausbau und Ladezustand ab. -
Zwei MPP-Tracker mit 80–550 V Arbeitsbereich:
Zwei unabhängige Tracker mit jeweils einem PV-String ermöglichen die getrennte Regelung zweier Generatorbereiche. Der MPP-Bereich passt dabei zu typischen einphasigen Hausdachkonfigurationen. -
Backup-Umschaltung in höchstens 10 ms:
Bei Netzausfall kann der vorgesehene Backup-Ausgang geeignete Verbraucher laut Hersteller innerhalb von höchstens 10 ms übernehmen. Voraussetzung sind ein ausreichend geladener Speicher und korrekt eingerichtete Ersatzstromkreise. -
Lüfterlos durch natürliche Konvektion:
Die natürliche Kühlung kommt ohne Ventilator aus und reduziert damit Betriebsgeräusche sowie ein bewegliches Verschleißteil. Das ist besonders bei Technikräumen in Wohngebäuden von Vorteil. -
PV-Eingänge mit 16 A Betriebsstrom:
Je PV-Eingang sind 16 A Betriebsstrom und 25 A Kurzschlussstrom spezifiziert. Das erweitert die Modulauswahl, sofern Stringspannung und Herstellergrenzen der gewählten Kombination eingehalten werden.
Beschreibung
Der Pylontech Force H3X Hybridwechselrichter 1Ph ist die zentrale Leistungseinheit der einphasigen Force-H3X-Systemplattform. Er verbindet PV-Generator, Pylontech Hochvoltbatterie, Hausnetz und Ersatzstromversorgung in einem abgestimmten System und übernimmt dabei die Energieumwandlung sowie die Steuerung der Leistungsflüsse. Die angebotenen Modelle werden als FH3X3.6K-HY-1P und FH3X5K-HY-1P geführt; angeboten wird die Leistungseinheit in der gewählten Leistung mit Zubehör laut Packliste.
Die maximale DC-Spannung beträgt 600 V, der MPP-Bereich reicht von 80–550 V. Zwei unabhängig geregelte Tracker nehmen jeweils einen PV-String auf, sodass etwa zwei unterschiedlich ausgerichtete Dachflächen getrennt betrieben werden können. Je Eingang sind 16 A Betriebsstrom und 25 A Kurzschlussstrom spezifiziert. Auch bei niedrigen Außentemperaturen muss die Leerlaufspannung der angeschlossenen Module unterhalb der zulässigen Geräteobergrenze bleiben.
Der Speicheraufbau erfolgt mit separat erhältlichen FH10050-Batteriemodulen in einer von Pylontech freigegebenen Konfiguration. Dadurch lässt sich die gespeicherte Solarenergie dem Bedarf im Haushalt anpassen. Mit nur einem Batteriemodul sind laut Hersteller maximal 2,5 kW Lade- und Entladeleistung vorgesehen; die Leistungseinheit erreicht ihre höhere Entladeleistung erst mit ausreichend Batterieausbau. Die vorgesehene Anlagenmessung und Speicherkommunikation müssen für eine passende Regelung vollständig eingerichtet sein.
Für Ersatzstromanwendungen besitzt die H3X-Plattform einen vorgesehenen Backup-Ausgang. Die angegebene Umschaltung innerhalb von höchstens zehn Millisekunden setzt einen betriebsbereiten Speicher und korrekt angeschlossene Ersatzstromkreise voraus. Versorgungsdauer und Leistungsreserve hängen vom Ladezustand und den gleichzeitig eingeschalteten Verbrauchern ab. Die natürliche Konvektionskühlung arbeitet ohne Ventilator; die vorgeschriebenen Freiräume für die Wärmeabfuhr bleiben erforderlich. Für einphasige Geräte oberhalb 4,6 kVA nennt das vorliegende VDE-AR-N-4105-Zertifikat für Deutschland eine zulässige Anbindung unter der Voraussetzung, dass eine Ausgleichseinrichtung die maximale Unsymmetrie auf höchstens 4,6 kVA begrenzt und die Anmeldung beim Netzbetreiber erfolgt. Die konkrete Anschlussplanung ist mit dem zuständigen Netzbetreiber abzustimmen.
Die maximale DC-Spannung beträgt 600 V, der MPP-Bereich reicht von 80–550 V. Zwei unabhängig geregelte Tracker nehmen jeweils einen PV-String auf, sodass etwa zwei unterschiedlich ausgerichtete Dachflächen getrennt betrieben werden können. Je Eingang sind 16 A Betriebsstrom und 25 A Kurzschlussstrom spezifiziert. Auch bei niedrigen Außentemperaturen muss die Leerlaufspannung der angeschlossenen Module unterhalb der zulässigen Geräteobergrenze bleiben.
Der Speicheraufbau erfolgt mit separat erhältlichen FH10050-Batteriemodulen in einer von Pylontech freigegebenen Konfiguration. Dadurch lässt sich die gespeicherte Solarenergie dem Bedarf im Haushalt anpassen. Mit nur einem Batteriemodul sind laut Hersteller maximal 2,5 kW Lade- und Entladeleistung vorgesehen; die Leistungseinheit erreicht ihre höhere Entladeleistung erst mit ausreichend Batterieausbau. Die vorgesehene Anlagenmessung und Speicherkommunikation müssen für eine passende Regelung vollständig eingerichtet sein.
Für Ersatzstromanwendungen besitzt die H3X-Plattform einen vorgesehenen Backup-Ausgang. Die angegebene Umschaltung innerhalb von höchstens zehn Millisekunden setzt einen betriebsbereiten Speicher und korrekt angeschlossene Ersatzstromkreise voraus. Versorgungsdauer und Leistungsreserve hängen vom Ladezustand und den gleichzeitig eingeschalteten Verbrauchern ab. Die natürliche Konvektionskühlung arbeitet ohne Ventilator; die vorgeschriebenen Freiräume für die Wärmeabfuhr bleiben erforderlich. Für einphasige Geräte oberhalb 4,6 kVA nennt das vorliegende VDE-AR-N-4105-Zertifikat für Deutschland eine zulässige Anbindung unter der Voraussetzung, dass eine Ausgleichseinrichtung die maximale Unsymmetrie auf höchstens 4,6 kVA begrenzt und die Anmeldung beim Netzbetreiber erfolgt. Die konkrete Anschlussplanung ist mit dem zuständigen Netzbetreiber abzustimmen.
⚙️ Technische Daten
Modellreihe: Pylontech Force H3X FH3X3.6K-HY-1P / FH3X5K-HY-1P
AC-Nennleistung: 3,6 / 5 kW
Phasen: 1-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 5,7 / 8 kW
Max. DC-Spannung: 600 V
Startspannung: 80 V
MPP-Spannungsbereich: 80–550 V
Max. Eingangsstrom je MPPT: 16 A
Max. Kurzschlussstrom je MPPT: 25 A
Batterieanschluss: Hochvolt, LFP, Module FH10050 mit je 5,12 kWh, max. 40 A
Max. Batterie-Lade-/Entladeleistung: Laden bis 8 kW, Entladen bis 3,6 / 5 kW
Ersatzstrom: einphasig am Back-up-Ausgang, 3,6 / 5 kVA
Backup-Umschaltzeit: ≤ 10 ms
Max. Wirkungsgrad: 98 %
Betriebstemperatur: −10 bis +55 °C
Abmessungen (B × H × T): 540 × 665 × 350 mm mit 1 Batteriemodul, je Modul +170 mm
Kommunikation: WLAN, Bluetooth, COM-Anschluss für Zähler/Stromwandler
Länderzulassung: VDE-AR-N 4105; 5 kW in DE nur mit Ausgleichseinrichtung
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 3,6 / 5 kW
Phasen: 1-phasig
MPP-Tracker: 2 mit je 1 Stringeingang
Max. PV-Generatorleistung: 5,7 / 8 kW
Max. DC-Spannung: 600 V
Startspannung: 80 V
MPP-Spannungsbereich: 80–550 V
Max. Eingangsstrom je MPPT: 16 A
Max. Kurzschlussstrom je MPPT: 25 A
Batterieanschluss: Hochvolt, LFP, Module FH10050 mit je 5,12 kWh, max. 40 A
Max. Batterie-Lade-/Entladeleistung: Laden bis 8 kW, Entladen bis 3,6 / 5 kW
Ersatzstrom: einphasig am Back-up-Ausgang, 3,6 / 5 kVA
Backup-Umschaltzeit: ≤ 10 ms
Max. Wirkungsgrad: 98 %
Betriebstemperatur: −10 bis +55 °C
Abmessungen (B × H × T): 540 × 665 × 350 mm mit 1 Batteriemodul, je Modul +170 mm
Kommunikation: WLAN, Bluetooth, COM-Anschluss für Zähler/Stromwandler
Länderzulassung: VDE-AR-N 4105; 5 kW in DE nur mit Ausgleichseinrichtung
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × Pylontech Force H3X Hybridwechselrichter (Leistungseinheit) in gewählter Leistung (FH3X3.6K-HY-1P oder FH3X5K-HY-1P)
Montage- und Anschlusskomponenten gemäß Pylontech Originallieferumfang
Montage- und Anschlusskomponenten gemäß Pylontech Originallieferumfang
🔒 Garantie
Für den Pylontech Force H3X 1-phasig (FH3X3.6K-HY-1P, FH3X5K-HY-1P) gilt die Herstellergarantie von Pylontech über 5 Jahre gemäß der Consumer Warranty – Force H3X Series Hybrid Energy Storage System (EU26F3X100317). Wird der Wechselrichter innerhalb von 6 Monaten nach Inbetriebnahme mit der vorgesehenen Cloud-Plattform verbunden, verlängert sich die Garantie automatisch auf 10 Jahre. Garantiegeber ist Pylon Technologies Co., Ltd. mit Sitz in Shanghai (China). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebener Speicher laut Pylontech-Datenblatt (EN-SD-260121) und Garantiebedingungen (EU26F3X100317) für den Force H3X 3,6–5 kW:
- Pylontech Force H3 Batteriemodul FH10050 (5,12 kWh, LFP) als Hochvolt-Stapel mit der Leistungseinheit; Anzahl laut aktuellem Datenblatt, mit einem Modul höchstens 2,5 kW Lade- und Entladeleistung
- Speicher anderer Hersteller und andere Pylontech-Batterietypen: in den Pylontech-Unterlagen nicht freigegeben
Die Batteriemodule werden separat bestellt; eine Mischung mit Fremdbatterien oder anderen Pylontech-Batterietypen schließen die Bedingungen aus. Maßgeblich ist die aktuelle Pylontech-Dokumentation für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- Pylontech Force H3 Batteriemodul FH10050 (5,12 kWh, LFP) als Hochvolt-Stapel mit der Leistungseinheit; Anzahl laut aktuellem Datenblatt, mit einem Modul höchstens 2,5 kW Lade- und Entladeleistung
- Speicher anderer Hersteller und andere Pylontech-Batterietypen: in den Pylontech-Unterlagen nicht freigegeben
Die Batteriemodule werden separat bestellt; eine Mischung mit Fremdbatterien oder anderen Pylontech-Batterietypen schließen die Bedingungen aus. Maßgeblich ist die aktuelle Pylontech-Dokumentation für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Batterie gehört zum einphasigen Force-H3X-System?
Der Wechselrichter ist für kompatible Force-H3/FH10050-Hochvoltbatteriemodule innerhalb der Pylontech-H3X-Plattform vorgesehen. Aufbau und Modulzahl müssen zum aktuellen Pylontech-Datenblatt passen; Batterien anderer Hersteller oder andere Pylontech-Batterietypen sind nicht freigegeben.
Wie schnell schaltet der H3X auf Ersatzstrom um?
Pylontech nennt maximal 10 ms. Der Backup-Ausgang liefert 3,6 beziehungsweise 5 kVA, für 60 Sekunden bis 4,32 beziehungsweise 6 kVA; die versorgbare Last hängt zusätzlich von Batterieausbau, Ladezustand und Backup-Konfiguration ab.
Welche Funkverbindungen stehen für Inbetriebnahme und Monitoring zur Verfügung?
Die einphasige H3X-Plattform bietet WLAN und Bluetooth als drahtlose Schnittstellen. Für einen Zugriff aus der Ferne sind eine eingerichtete Internetverbindung und die zugehörige Systemanmeldung nötig; Bluetooth allein stellt keinen Fernzugang bereit.
Wie lässt sich ein einphasiges H3X-System erweitern?
Zunächst ist der Batterieausbau zu prüfen: Mit einem FH10050-Modul sind höchstens 2,5 kW Laden und Entladen möglich. Mehrere H3X-Systeme lassen sich parallel betreiben; die zulässige Anzahl ist dem aktuellen Pylontech-Datenblatt zu entnehmen und vor der Planung mit Pylontech abzustimmen.
