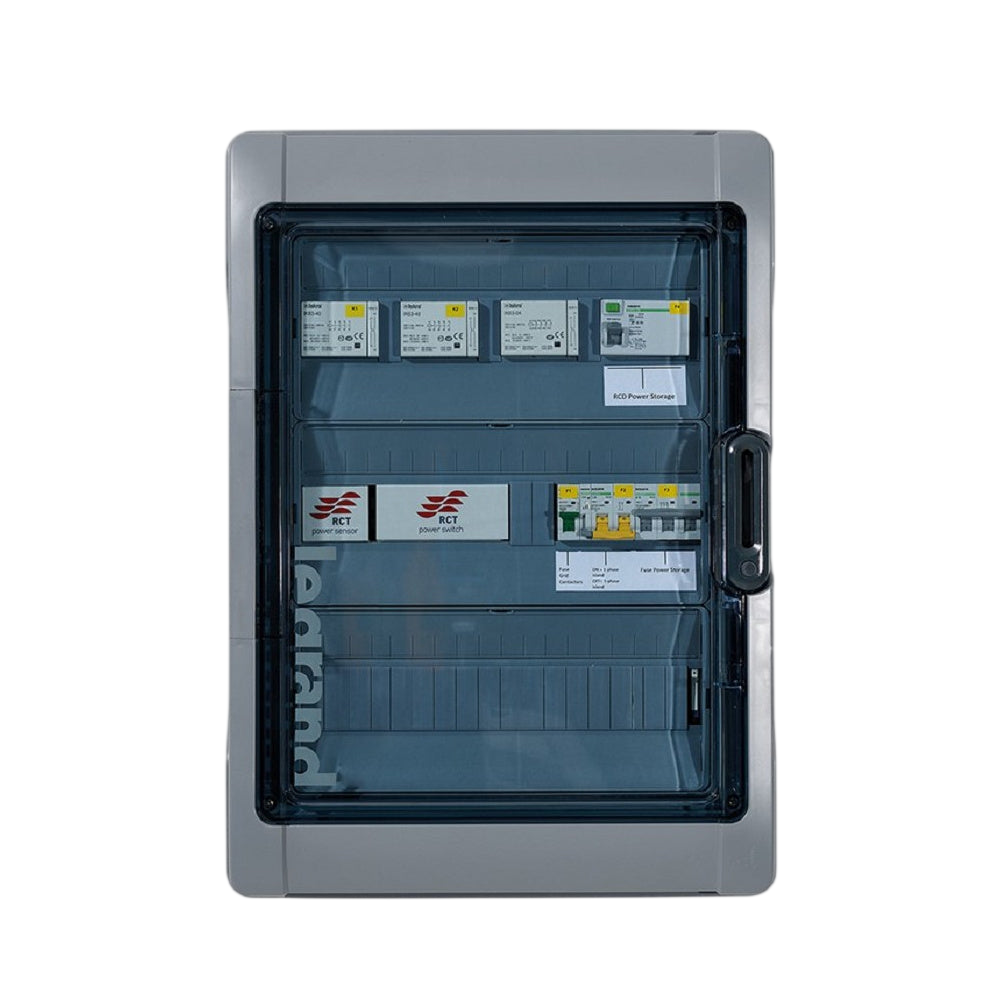

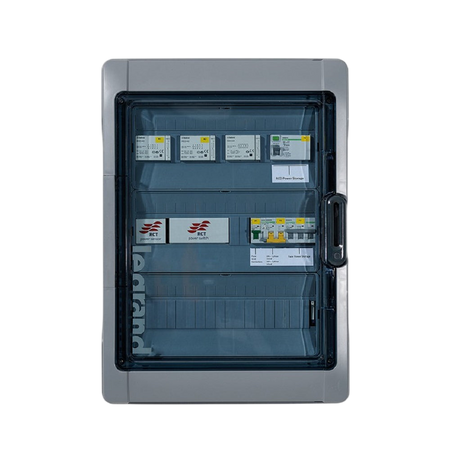

RCT Power Switch 63/25 Ersatzstromumschaltung

Der RCT Power Switch 63/25 ist die automatische Umschalt- und Trenneinrichtung für den Ersatzstrombetrieb eines kompatiblen RCT Power Storage DC Systems. Bei Ausfall des öffentlichen Netzes trennt der Switch die dafür vorgesehene Kundenanlage vom Netz und ermöglicht gemeinsam mit Hybridwechselrichter und Batterie den Aufbau eines dreiphasigen Ersatzstromnetzes. Er ergänzt damit das RCT-Speichersystem für Anlagen, bei denen ausgewählte beziehungsweise entsprechend geplante Stromkreise auch während eines Netzausfalls weiter versorgt werden sollen.

Der Power Switch erzeugt selbst keine Energie. Für den Ersatzstrombetrieb werden ein kompatibler RCT Power Storage DC und eine geeignete RCT Power Battery benötigt. Der Wechselrichter stellt im Inselbetrieb die elektrische Versorgung bereit, während der Switch die notwendige Netztrennung und Umschaltung übernimmt. Die verfügbare Leistung richtet sich nach Wechselrichter, Batterie, angeschlossenen Verbrauchern und der gesamten Anlagenplanung.

Mit Storage DC 4.0 und 6.0 sind laut RCT Power bis zu 6 kVA Ersatzstromleistung vorgesehen, mit Storage DC 8.0 und 10.0 bis zu 10 kVA. Diese Werte sind als maximale Systemleistung zu verstehen. Bei der tatsächlichen Auslegung müssen unter anderem Anlaufströme, Phasenverteilung und Leistungsaufnahme größerer Verbraucher berücksichtigt werden. Nicht jeder Verbraucher ist automatisch für den Betrieb im Ersatzstromnetz geeignet.

Die Umschaltung erfolgt automatisch, aber nicht unterbrechungsfrei. RCT Power nennt typischerweise etwa 5 bis 10 Sekunden Umschaltzeit. Der Power Switch ist daher keine USV für Geräte, die ohne jede Spannungsunterbrechung weiterlaufen müssen. Für normale Haushaltsverbraucher und dafür vorgesehene Stromkreise kann die automatische Ersatzstromfunktion jedoch einen deutlichen Komfort- und Versorgungsvorteil bieten.

Ein wesentlicher Systemvorteil ist die weitere Nutzung der PV-Anlage im Ersatzstrombetrieb. Bei ausreichender Sonneneinstrahlung kann der Storage DC weiterhin Solarenergie bereitstellen; Verbraucher werden versorgt und überschüssige Energie kann die RCT Power Battery nachladen. Dadurch hängt die mögliche Überbrückungsdauer nicht ausschließlich von der beim Netzausfall vorhandenen Batterieladung ab.

Die Standardausführung trennt vierpolig und ist für die in den RCT-Unterlagen beschriebenen TN-C-S-, TN-S- und TT-Netze vorgesehen. Die Österreich-Ausführung arbeitet mit dreipoliger Trennung und ist für entsprechend freigegebene TN-C-S-/TN-S-Anwendungen ausgelegt. Welche Variante zulässig ist, muss anhand von Netzform, regionalen Anschlussbedingungen und Vorgaben des Netzbetreibers geprüft werden. Installation und Auslegung gehören zwingend in die Hände einer Elektrofachkraft.
