Startseite » SMA Backup Box für STPH-X Serie 3P/4P 63A
SMA

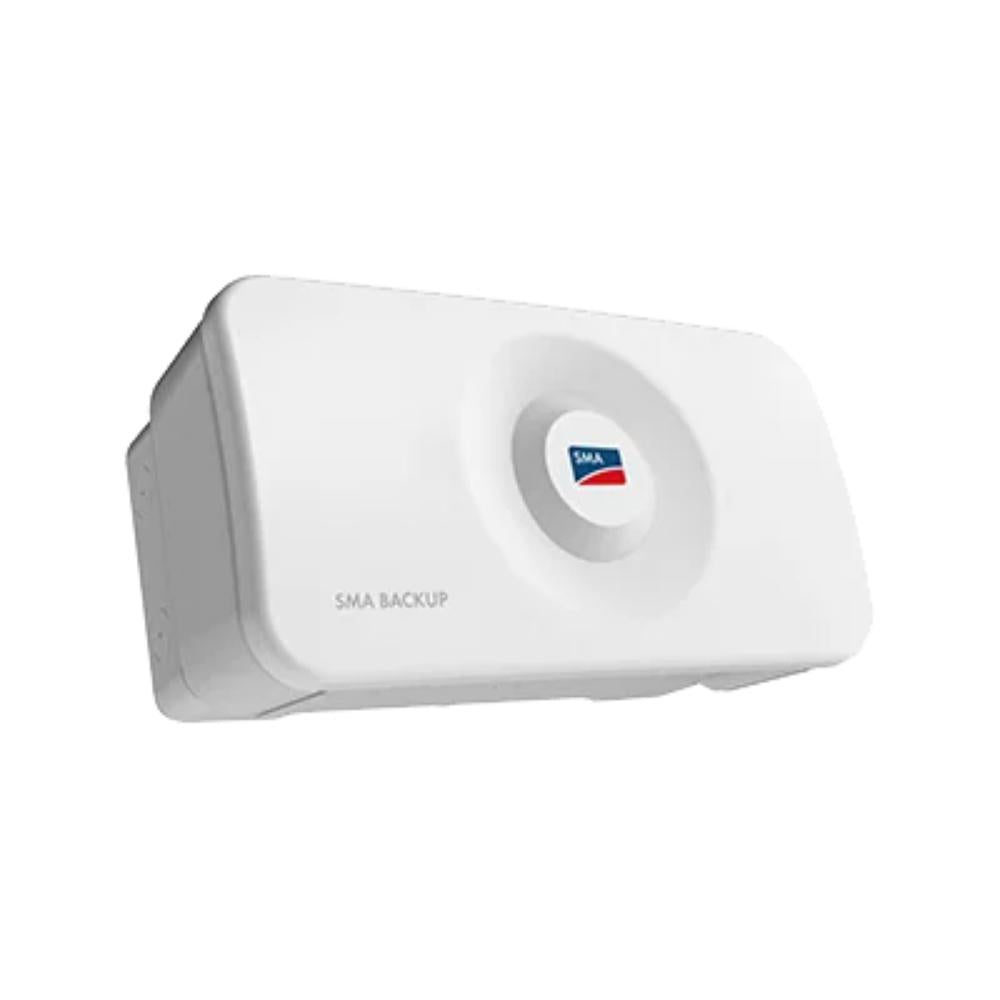

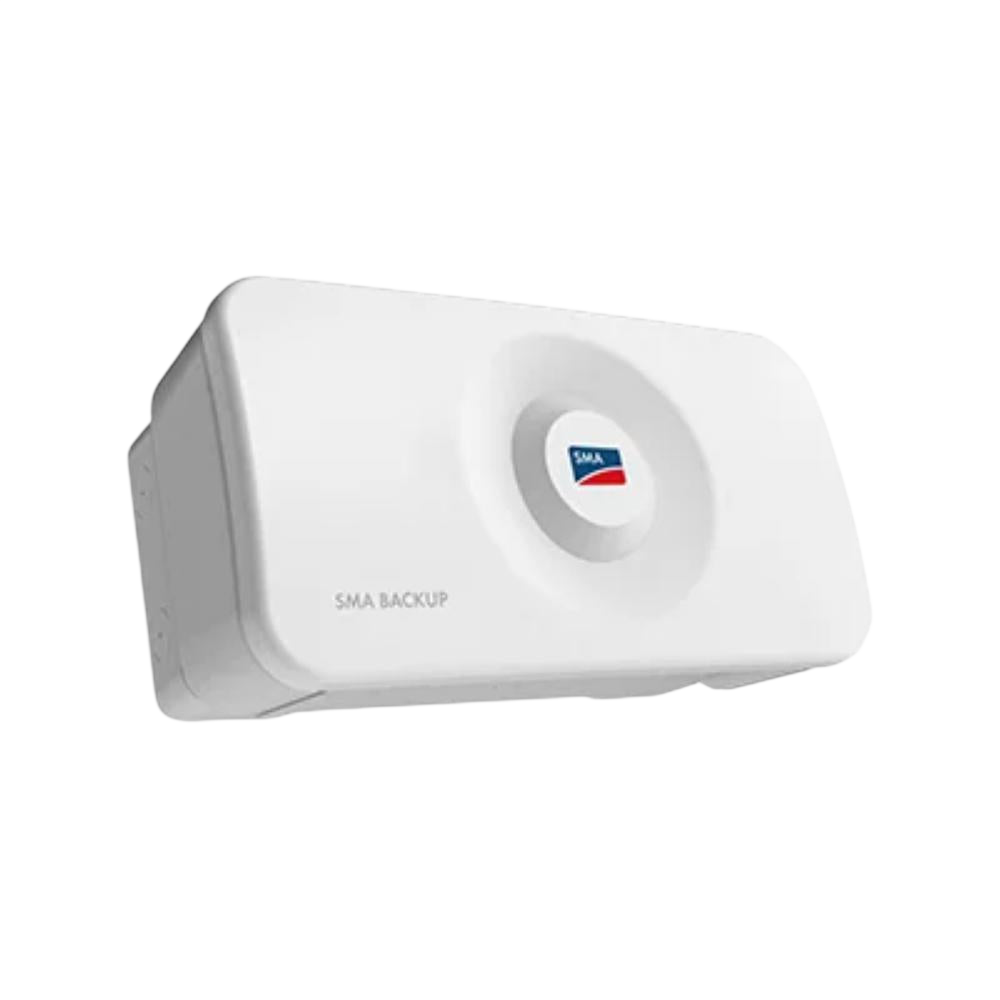

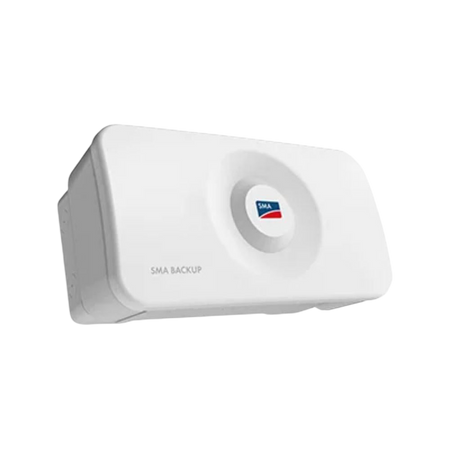

SMA Backup Box für STPH-X Serie 3P/4P 63A

Vorrätig
SKU: 1500
€1.273,07

inkl. 0 % MwSt. § 12 Abs. 3 UStG

Variante

Produktvorteile

  • ★ Ersatzstromlösung für Sunny Tripower Hybrid X:
    Die Backup Box ergänzt die STPH-X Serie um eine automatische Umschaltung zwischen Netzbetrieb und Ersatzstrombetrieb.
  • ★ IP65-Wandgehäuse:
    Im Unterschied zum Hutschienen-Kit ist die Backup Box als separates Wandgehäuse ausgeführt und für Innen- und Außenmontage geeignet.
  • ★ 3P- und 4P-Variante verfügbar:
    Je nach Netzform und Installationsanforderung kann zwischen 3-poliger und 4-poliger Netztrennung gewählt werden.
  • ★ Automatische Netztrennung bei Stromausfall:
    Bei einem Netzausfall trennt die Box das Gebäude automatisch vom öffentlichen Netz und ermöglicht den Ersatzstrombetrieb.
  • ★ Bis 63 A Dauerstrom:
    Angeschlossene Verbraucher können im Ersatzstromfall bis 63 A Dauerstrom versorgt werden, sofern das Gesamtsystem passend ausgelegt ist.
  • ★ Für größere Eigenheime und Kleingewerbe:
    Die Lösung passt besonders gut zu PV-Speichersystemen mit Sunny Tripower Hybrid X, größerem Speicher und höherem Versorgungsanspruch.

Beschreibung

Die SMA Backup Box für die STPH-X Serie ist eine automatische Umschaltlösung für Ersatzstromsysteme mit dem SMA Sunny Tripower Hybrid X. Sie trennt das Gebäude bei einem Netzausfall automatisch vom öffentlichen Stromnetz und ermöglicht die Versorgung angeschlossener Verbraucher über Wechselrichter und Batteriespeicher.

Die Backup Box ist für dreiphasige Gebäudeinstallationen vorgesehen und eignet sich für Eigenheime, größere Wohngebäude und kleinere Gewerbeanwendungen, bei denen eine komfortable Ersatzstromlösung mit dem Sunny Tripower Hybrid X umgesetzt werden soll. Im Ersatzstromfall können angeschlossene Verbraucher bis 63 A Dauerstrom versorgt werden, sofern Wechselrichterleistung, Speichergröße, Verbraucheraufteilung und Schutztechnik passend ausgelegt sind.

Die Box ist in zwei Varianten erhältlich: als 3P-Version für 3-polige Netztrennung und als 4P-Version für 4-polige Netztrennung mit Neutralleitertrennung. Welche Variante eingesetzt wird, hängt von Netzform, Installationskonzept und den Vorgaben der Elektroplanung ab.

Im Unterschied zum SMA Backup Kit ist die Backup Box als separates Wandgehäuse ausgeführt. Sie besitzt Schutzart IP65 und ist für Innen- und Außenmontage geeignet. Das macht sie besonders interessant, wenn keine reine Hutschienenlösung im Zählerschrank gewünscht ist oder die Backup-Umschaltung als separate Wandbox umgesetzt werden soll.

Wichtig: Diese Backup Box ist nicht für den Sunny Boy Smart Energy vorgesehen. Für den Sunny Boy Smart Energy gibt es separate Backup-Lösungen. Die hier beschriebene Backup Box gehört zur Sunny Tripower Hybrid X Serie.

Für eine funktionierende Ersatzstromlösung müssen Wechselrichter, Batteriespeicher, Netzform, Backup Box, Verbraucheraufteilung, Schutzkonzept, Zählerschrank, Montageort und Installationsumgebung passend geplant werden.

⚙️ Technische Daten

Produkttyp: automatische Ersatzstrom-Umschaltlösung / Backup Box
Varianten: 3P 63A Box / 4P 63A Box
Typenbezeichnung: BU-STPH-3P63B / BU-STPH-4P63B
Nennspannung: 230 V / 400 V
AC-Netzfrequenz: 50 Hz
Max. zulässiger Dauerstrom: 63 A
Netztrennung: 3-polig / 4-polig
Geeignete Netzformen: TN-S, TN-C-S (3P) / TT, TN-S, TN-C-S (4P)
Schaltmodus: automatisch
Umschaltzeit Netz zu Ersatzstrom: 1–600 s, Default 5 s
Umschaltzeit Ersatzstrom zu Netz: 1–600 s, Default 5 s
Montage: Wandhalterung
Montageort: Innen- und Außenbereich
Schutzart: IP65
Betriebstemperatur: -40 bis +45 °C
Eigenverbrauch Netzparallelbetrieb: 0 W
Eigenverbrauch Ersatzstrombetrieb: 2 W (3P) / 4 W (4P)

📦 Lieferumfang

1x SMA Backup Box BU-STPH für Sunny Tripower Hybrid X je nach Variante

🔒 Garantie

2 Jahre SMA Herstellergarantie. Es gelten die aktuellen SMA Garantie- und Servicebedingungen.

🔌 Kompatibel mit

SMA Sunny Tripower Hybrid X

👤
Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen
⭐
Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung
🌍
Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage
🤝
Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Was ist der Unterschied zwischen Backup Box und Backup Kit?
Die Backup Box ist die Variante im separaten Wandgehäuse mit Schutzart IP65. Sie eignet sich für Innen- und Außenmontage und wird als eigenständige Box installiert. Das Backup Kit ist dagegen die vorkonfigurierte Hutschienenlösung für die Integration in eine passende Elektroverteilung. Technisch erfüllen beide Varianten denselben Grundzweck: automatische Umschaltung zwischen Netzbetrieb und Ersatzstrombetrieb mit dem Sunny Tripower Hybrid X.
Was ist der Unterschied zwischen 3P und 4P?
Die 3P-Variante trennt dreipolig und ist für passende TN-S- beziehungsweise TN-C-S-Installationen vorgesehen. Die 4P-Variante trennt vierpolig und berücksichtigt zusätzlich die Neutralleitertrennung. Welche Variante eingesetzt werden muss, hängt von Netzform, Zählerschrank, Schutzkonzept und den Vorgaben der Elektroplanung ab. Die Auswahl sollte deshalb immer durch eine Elektrofachkraft anhand der aktuellen SMA-Unterlagen erfolgen.
Können auch dreiphasige Verbraucher versorgt werden?
Die Backup Box ist für dreiphasige Gebäudeinstallationen mit dem Sunny Tripower Hybrid X vorgesehen. Ob einzelne dreiphasige Verbraucher im Ersatzstromfall sinnvoll versorgt werden können, hängt vom gesamten System ab. Entscheidend sind Wechselrichterleistung, Batteriespeicher, Verbraucherleistung, Anlaufströme, Backup-Planung und Schutztechnik. Besonders bei Wärmepumpen, Motoren oder größeren Verbrauchern sollte die Ersatzstromfähigkeit projektbezogen geprüft werden.
👤
