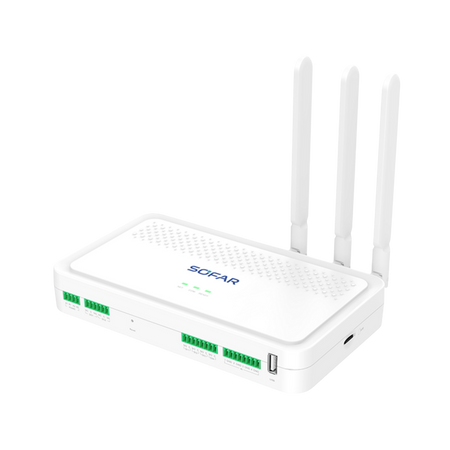

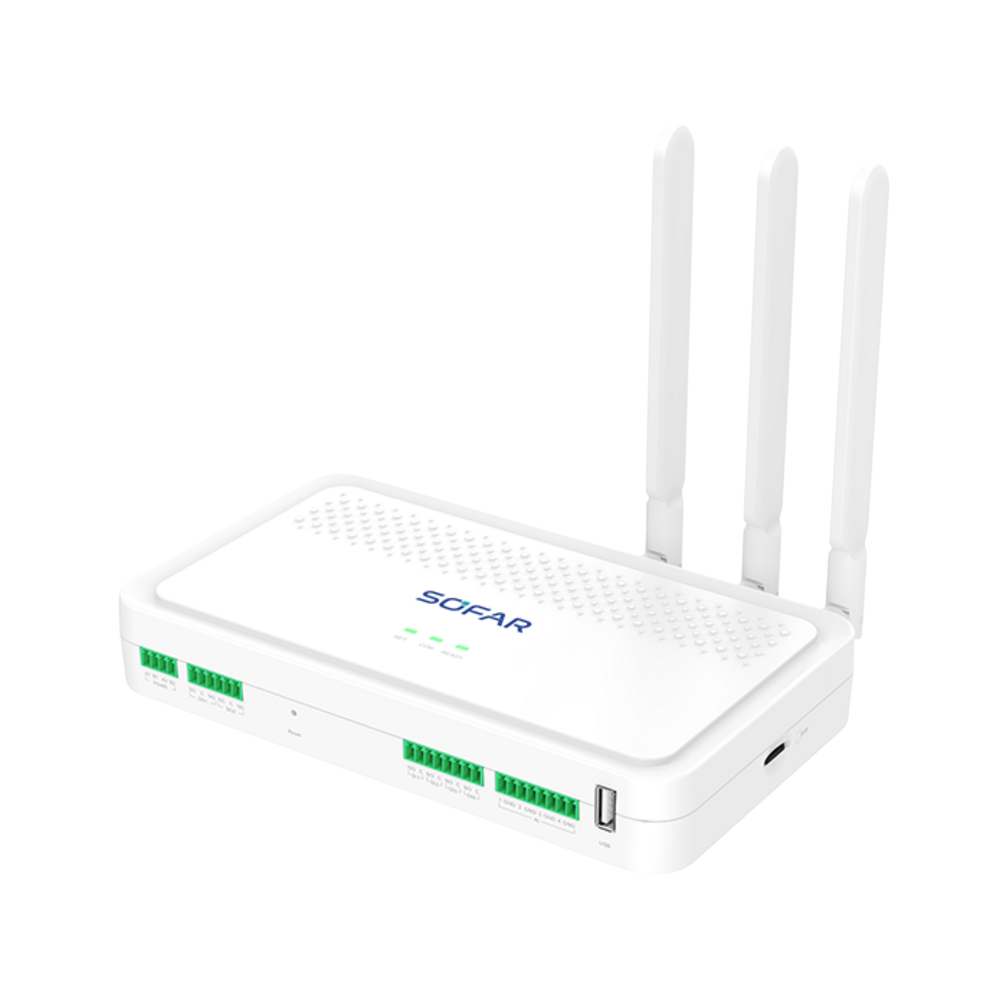

SOFAR CH1000-A Control Hub
Normaler Preis
€221,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Bis zu 60 Geräte:
Ein Hub bündelt Monitoring und Steuerung einer größeren SOFAR-Anlage. Das reduziert die Zahl separater Kommunikationsgeräte. -
Integriertes EMS:
Eigenverbrauch, Time-of-Use, VPP-Zugang und Einspeisebegrenzung sind im Gerät vorgesehen. Funktionen hängen von angeschlossenen Komponenten und Projektfreigabe ab. -
Viele Industrie-Schnittstellen:
Drei RS485-Ports, zwei Ethernet-Ports sowie digitale und analoge I/Os ermöglichen eine flexible Integration. Dadurch kann der Hub neben Wechselrichtern auch Mess- und Steuertechnik einbinden. -
Flexible Montage:
Wand-, Tisch- und DIN-Schienenmontage passen sich dem Technikraum an. Das kompakte IP20-Gerät bleibt für geschützte Innenbereiche vorgesehen.
Beschreibung
Der SOFAR CH1000-A Control Hub überwacht und steuert bis zu 60 Geräte aus PV-, Speicher- und Messsystemen. Unterstützt werden SOFAR Microinverter sowie ausgewählte C&I-Wechselrichter über Funk beziehungsweise RS485.
Das integrierte Energiemanagement deckt Eigenverbrauch, zeitgesteuertes Laden und Entladen, VPP-Anbindung, Einspeisebegrenzung und schnelle Wirk-/Blindleistungsregelung ab. Drei RS485-Schnittstellen, zwei Ethernet-Ports und digitale sowie analoge Ein-/Ausgänge stehen für die Anlagenintegration bereit.
Die Montage kann an der Wand, auf dem Tisch oder auf der DIN-Schiene erfolgen. Cloud- und App-Anbindung setzen eine funktionierende Netzwerk- und Anlagenkonfiguration voraus.
Der Control Hub übernimmt eine übergeordnete Rolle und ersetzt nicht die elektrische Schutz- oder Netzanschlusstechnik der angeschlossenen Geräte. Für größere Anlagen werden Gerätezahl, Kommunikationsbus und Datenpunkte vorab geplant, damit Wechselrichter, Zähler und weitere Komponenten zuverlässig adressiert und ausgewertet werden können.
Durch Ethernet, RS485 sowie digitale und analoge Ein- und Ausgänge kann der CH1000-A in eine umfangreichere Anlagensteuerung eingebunden werden. Welche Funktionen tatsächlich zur Verfügung stehen, hängt von Gerätegeneration, Firmware und Projektfreigabe der angebundenen SOFAR Komponenten ab.
Das integrierte Energiemanagement deckt Eigenverbrauch, zeitgesteuertes Laden und Entladen, VPP-Anbindung, Einspeisebegrenzung und schnelle Wirk-/Blindleistungsregelung ab. Drei RS485-Schnittstellen, zwei Ethernet-Ports und digitale sowie analoge Ein-/Ausgänge stehen für die Anlagenintegration bereit.
Die Montage kann an der Wand, auf dem Tisch oder auf der DIN-Schiene erfolgen. Cloud- und App-Anbindung setzen eine funktionierende Netzwerk- und Anlagenkonfiguration voraus.
Der Control Hub übernimmt eine übergeordnete Rolle und ersetzt nicht die elektrische Schutz- oder Netzanschlusstechnik der angeschlossenen Geräte. Für größere Anlagen werden Gerätezahl, Kommunikationsbus und Datenpunkte vorab geplant, damit Wechselrichter, Zähler und weitere Komponenten zuverlässig adressiert und ausgewertet werden können.
Durch Ethernet, RS485 sowie digitale und analoge Ein- und Ausgänge kann der CH1000-A in eine umfangreichere Anlagensteuerung eingebunden werden. Welche Funktionen tatsächlich zur Verfügung stehen, hängt von Gerätegeneration, Firmware und Projektfreigabe der angebundenen SOFAR Komponenten ab.
⚙️ Technische Daten
Modell: CH1000
Max. Gerätezahl: 60
C&I-Wechselrichterkommunikation: RS485
Microinverterkommunikation: 868/915 MHz, 802.15.4
Ethernet: 2 × RJ45, 10/100 Mbit/s
RS485: 3 × COM, Modbus RTU
Digitale Eingänge/Ausgänge: 4 / 2
Analoge Eingänge: 4 × 4–20 mA
Versorgung: externer Adapter 100–240 V AC auf 12 V / 2 A
Leistungsaufnahme: typisch 5 W
Schutzart: IP20
Abmessungen: 217 × 125 × 34 mm
Temperaturbereich: −30 bis +65 °C
Max. Gerätezahl: 60
C&I-Wechselrichterkommunikation: RS485
Microinverterkommunikation: 868/915 MHz, 802.15.4
Ethernet: 2 × RJ45, 10/100 Mbit/s
RS485: 3 × COM, Modbus RTU
Digitale Eingänge/Ausgänge: 4 / 2
Analoge Eingänge: 4 × 4–20 mA
Versorgung: externer Adapter 100–240 V AC auf 12 V / 2 A
Leistungsaufnahme: typisch 5 W
Schutzart: IP20
Abmessungen: 217 × 125 × 34 mm
Temperaturbereich: −30 bis +65 °C
📦 Lieferumfang
1 × SOFAR CH1000-A Control Hub
1 × externer 12-V-Netzadapter gemäß Herstellerlieferumfang
Anlagenkabel, Zähler und sonstige Feldgeräte sind nicht enthalten.
1 × externer 12-V-Netzadapter gemäß Herstellerlieferumfang
Anlagenkabel, Zähler und sonstige Feldgeräte sind nicht enthalten.
🔒 Garantie
Garantie gemäß den zum Kaufzeitpunkt gültigen SOFAR Hersteller- und Servicebedingungen für die konkrete Komponente.
🔌 Kompatibel mit
Kompatibel gemäß Gerätefreigabe unter anderem mit:
- SOFAR MR500 / MR1000 / MR2000
- SOFAR 25–50KTLX-G3
- SOFAR 60–80KTLX-G3
- SOFAR 100–125KTLX-G4
Zu beachten:
- maximale Gerätezahl
- Firmwarestand
- gewünschte EMS-/Steuerfunktionen
- SOFAR MR500 / MR1000 / MR2000
- SOFAR 25–50KTLX-G3
- SOFAR 60–80KTLX-G3
- SOFAR 100–125KTLX-G4
Zu beachten:
- maximale Gerätezahl
- Firmwarestand
- gewünschte EMS-/Steuerfunktionen
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie viele Geräte kann der CH1000 verwalten?
Bis zu 60 kompatible Geräte.
Ist ein Energiemanagement integriert?
Ja. Unter anderem Eigenverbrauch, zeitgesteuertes Laden/Entladen, VPP und Leistungsregelung werden unterstützt.
Kann der Hub im Außenbereich montiert werden?
Nein. Die Schutzart IP20 ist für einen geschützten Innenbereich vorgesehen.
Welche C&I-Wechselrichter nennt das Datenblatt?
SOFAR 25–50KTLX-G3, 60–80KTLX-G3 und 100–125KTLX-G4.
