SOFAR HYD 5–20KTL-3PH Hybridwechselrichter – Gewerbe & Ausland
Normaler Preis
€1.105,51
inkl. 19 % MwSt.
zzgl. Versand: €59,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Zwei MPP-Tracker mit bis zu vier Strings:
Bis 8 kW führen die Modelle je einen String pro Tracker, ab 10 kW jeweils zwei. Dadurch können zwei Generatorbereiche getrennt geregelt und größere Felder parallel belegt werden. -
PV-Belegung von 7,5 bis 30 kWp:
SOFAR empfiehlt modellabhängig 7,5 bis 30 kWp Generatorgröße. Größere Modulfelder können bei geringerer Einstrahlung mehr Energie bereitstellen, sofern Ströme und Spannungen zu den jeweiligen Geräteanschlüssen passen. -
Hochvolt-Batterieanschluss von 180–800 V:
Der breite Batteriespannungsbereich ermöglicht die direkte Einbindung freigegebener Speicher. Lade- und Entladeleistung reichen je nach Wechselrichterklasse von 5–20 kW und folgen damit der Systemgröße. -
Dreiphasigen Ersatzstrom bereitstellen:
Der separate Backup-Ausgang wechselt standardmäßig in 10 ms auf Ersatzstrom. Mit freigegebenem geladenem Speicher, passender Messung und fachgerecht eingerichteten Lastkreisen können geeignete Verbraucher innerhalb der verfügbaren Systemleistung weiter versorgt werden. -
Überspannungsableiter auf PV- und Netzseite:
Der HYD 5–20KTL-3PH besitzt auf beiden Stromseiten integrierte Ableiter Typ II. Sie begrenzen entsprechende Spannungsspitzen an den Geräteanschlüssen und ergänzen die weiteren Schutzmaßnahmen der jeweiligen Hausinstallation.
Beschreibung

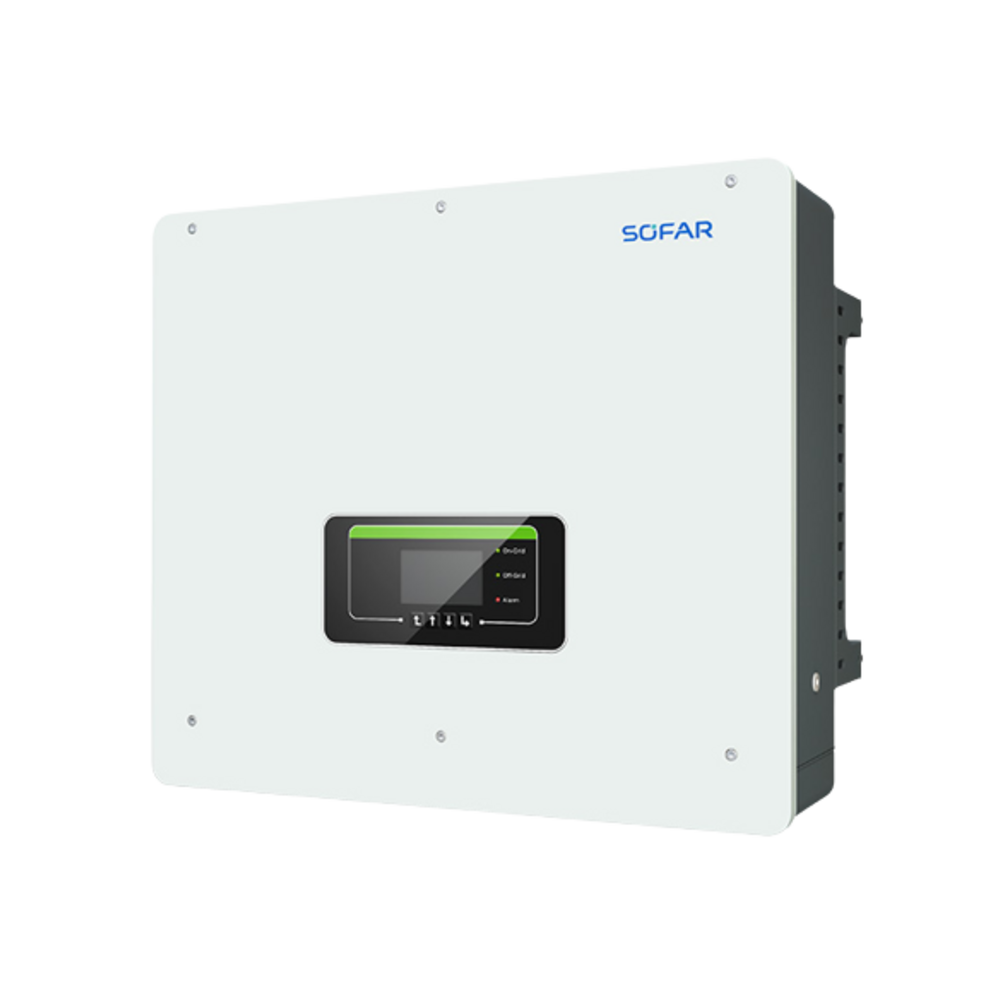

Der SOFAR HYD 5–20KTL-3PH ist ein dreiphasiger Hybridwechselrichter für Wohngebäude, Mehrfamilienhäuser und kleinere Gewerbeanlagen. Mit 5–20 kW AC-Leistung verbindet die Baureihe Photovoltaik, Hochvolt-Batteriespeicher und Ersatzstrom in einer gemeinsamen Systemplattform. Zwei unabhängige MPP-Tracker ermöglichen eine getrennte Regelung von zwei Generatorbereichen. Je nach Leistungsstufe unterscheiden sich die zulässige Stringbelegung und die elektrische Belastbarkeit der PV-Eingänge.
Die Modelle mit 5, 6 und 8 kW besitzen einen Stringanschluss je Tracker; bei 10, 15 und 20 kW sind es jeweils zwei. Der MPP-Arbeitsbereich reicht von 180 bis 960 V bei maximal 1.000 V Eingangsspannung. Für die Generatorgröße empfiehlt der Hersteller modellabhängig höchstens 7,5 bis 30 kWp. Die zulässigen Betriebs- und Kurzschlussströme richten sich nach der konkreten Geräteversion und den Angaben auf deren Typenschild.
Der Batterieanschluss arbeitet im Bereich von 180–800 V. Bis 8 kW steht ein Batterieeingang bereit, ab 10 kW sind zwei vorgesehen. Lade- und Entladeleistung richten sich nach Wechselrichterleistung und freigegebenem Batteriesystem. Für den eingerichteten Ersatzstrombetrieb gibt SOFAR standardmäßig 10 ms Umschaltzeit an. Die gewählten Lastkreise müssen zur verfügbaren Batterieleistung, Wechselrichterstufe und Schutzverteilung passen.
Das IP65-Gehäuse wird laut Anleitung an einem trockenen, sauberen und gut belüfteten Ort an der Wand montiert. Integrierte Typ-II-Ableiter auf PV- und AC-Seite ergänzen die Schutzfunktionen. Ein Display unterstützt die Bedienung vor Ort; CAN und RS485 dienen der Systemkommunikation. Ein USB-WLAN-Logger für das Monitoring liegt bei, 4G oder LAN sind optional. Ein Dreiphasen-Smart-Meter mit Stromwandlern gehört ebenfalls zum Lieferumfang; Batteriespeicher und projektspezifische Schalttechnik werden separat ergänzt. Oberhalb von 45 °C Umgebungstemperatur ist die Leistungsreduzierung bei der Standortplanung zu berücksichtigen.
Die Modelle mit 5, 6 und 8 kW besitzen einen Stringanschluss je Tracker; bei 10, 15 und 20 kW sind es jeweils zwei. Der MPP-Arbeitsbereich reicht von 180 bis 960 V bei maximal 1.000 V Eingangsspannung. Für die Generatorgröße empfiehlt der Hersteller modellabhängig höchstens 7,5 bis 30 kWp. Die zulässigen Betriebs- und Kurzschlussströme richten sich nach der konkreten Geräteversion und den Angaben auf deren Typenschild.
Der Batterieanschluss arbeitet im Bereich von 180–800 V. Bis 8 kW steht ein Batterieeingang bereit, ab 10 kW sind zwei vorgesehen. Lade- und Entladeleistung richten sich nach Wechselrichterleistung und freigegebenem Batteriesystem. Für den eingerichteten Ersatzstrombetrieb gibt SOFAR standardmäßig 10 ms Umschaltzeit an. Die gewählten Lastkreise müssen zur verfügbaren Batterieleistung, Wechselrichterstufe und Schutzverteilung passen.
Das IP65-Gehäuse wird laut Anleitung an einem trockenen, sauberen und gut belüfteten Ort an der Wand montiert. Integrierte Typ-II-Ableiter auf PV- und AC-Seite ergänzen die Schutzfunktionen. Ein Display unterstützt die Bedienung vor Ort; CAN und RS485 dienen der Systemkommunikation. Ein USB-WLAN-Logger für das Monitoring liegt bei, 4G oder LAN sind optional. Ein Dreiphasen-Smart-Meter mit Stromwandlern gehört ebenfalls zum Lieferumfang; Batteriespeicher und projektspezifische Schalttechnik werden separat ergänzt. Oberhalb von 45 °C Umgebungstemperatur ist die Leistungsreduzierung bei der Standortplanung zu berücksichtigen.
⚙️ Technische Daten
Modellreihe: SOFAR HYD-3PH (HYD 5KTL-3PH bis HYD 20KTL-3PH)
AC-Nennleistung: 5 / 6 / 8 / 10 / 15 / 20 kW
Phasen: 3-phasig
MPP-Tracker: 2; je 1 Stringeingang bei 5–8 kW, je 2 bei 10–20 kW
Max. PV-Generatorleistung: 7,5 / 9 / 12 / 15 / 22,5 / 30 kWp
Max. DC-Spannung: 1.000 V
Startspannung: 200 V
MPP-Spannungsbereich: 180–960 V
Max. Eingangsstrom je MPPT: 16 A bei 5–8 kW, 32 A bei 10–20 kW
Max. Kurzschlussstrom je MPPT: 22,5 A bei 5–8 kW, 45 A bei 10–20 kW
Batterieanschluss: Hochvolt, 180–800 V, 1 Eingang, 2 ab 10 kW, je max. 25 A
Max. Batterie-Lade-/Entladeleistung: 5–20 kW
Ersatzstrom: dreiphasig am EPS-/LOAD-Ausgang, 5–20 kW
Backup-Umschaltzeit: 10 ms
Max. Wirkungsgrad: 98,0–98,2 %
Schutzart: IP65
Betriebstemperatur: −30 bis +60 °C
Abmessungen (B × H × T): 587 × 515 × 261 mm
Gewicht: 33 kg bei 5–8 kW, 39,5 kg bei 10–20 kW
Kommunikation: CAN, RS485, WLAN; 4G oder LAN optional
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 5 / 6 / 8 / 10 / 15 / 20 kW
Phasen: 3-phasig
MPP-Tracker: 2; je 1 Stringeingang bei 5–8 kW, je 2 bei 10–20 kW
Max. PV-Generatorleistung: 7,5 / 9 / 12 / 15 / 22,5 / 30 kWp
Max. DC-Spannung: 1.000 V
Startspannung: 200 V
MPP-Spannungsbereich: 180–960 V
Max. Eingangsstrom je MPPT: 16 A bei 5–8 kW, 32 A bei 10–20 kW
Max. Kurzschlussstrom je MPPT: 22,5 A bei 5–8 kW, 45 A bei 10–20 kW
Batterieanschluss: Hochvolt, 180–800 V, 1 Eingang, 2 ab 10 kW, je max. 25 A
Max. Batterie-Lade-/Entladeleistung: 5–20 kW
Ersatzstrom: dreiphasig am EPS-/LOAD-Ausgang, 5–20 kW
Backup-Umschaltzeit: 10 ms
Max. Wirkungsgrad: 98,0–98,2 %
Schutzart: IP65
Betriebstemperatur: −30 bis +60 °C
Abmessungen (B × H × T): 587 × 515 × 261 mm
Gewicht: 33 kg bei 5–8 kW, 39,5 kg bei 10–20 kW
Kommunikation: CAN, RS485, WLAN; 4G oder LAN optional
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × SOFAR HYD 5–20KTL-3PH Hybridwechselrichter in gewählter Leistung
Dreiphasen-Smart-Meter mit Stromwandlern
USB-WLAN-Logger
Montage- und Anschlusskomponenten gemäß SOFAR Originallieferumfang
Dreiphasen-Smart-Meter mit Stromwandlern
USB-WLAN-Logger
Montage- und Anschlusskomponenten gemäß SOFAR Originallieferumfang
🔒 Garantie
Für den SOFAR HYD 5–20KTL-3PH gilt die Herstellergarantie von SOFAR über 10 Jahre gemäß den SOFARSOLAR Factory Warranty Terms and Conditions for Europe, V1.4 vom 15.12.2025 (für ab diesem Datum bestellte Geräte). Garantiegeber ist Shenzhen SOFARSOLAR Co., Ltd. mit Sitz in Shenzhen (China). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebene Hochvolt-Speicher für SOFAR HYD 5–20KTL-3PH:
- SOFAR BTS E5–E20-DS5 (BTS-5K-Module) laut SOFAR-Anleitung

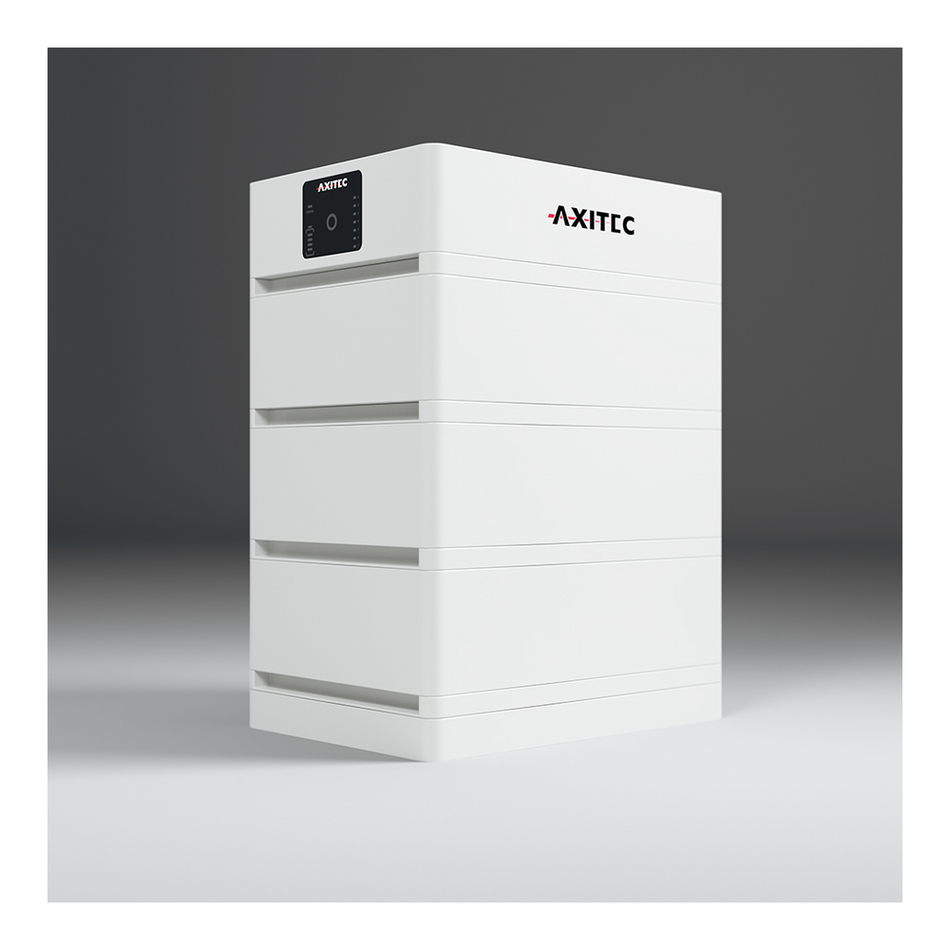

- AXITEC AXIstorage Li SV1 laut AXITEC-Freigabe (HYD-Firmware ab D0110036 / DSP V010027)

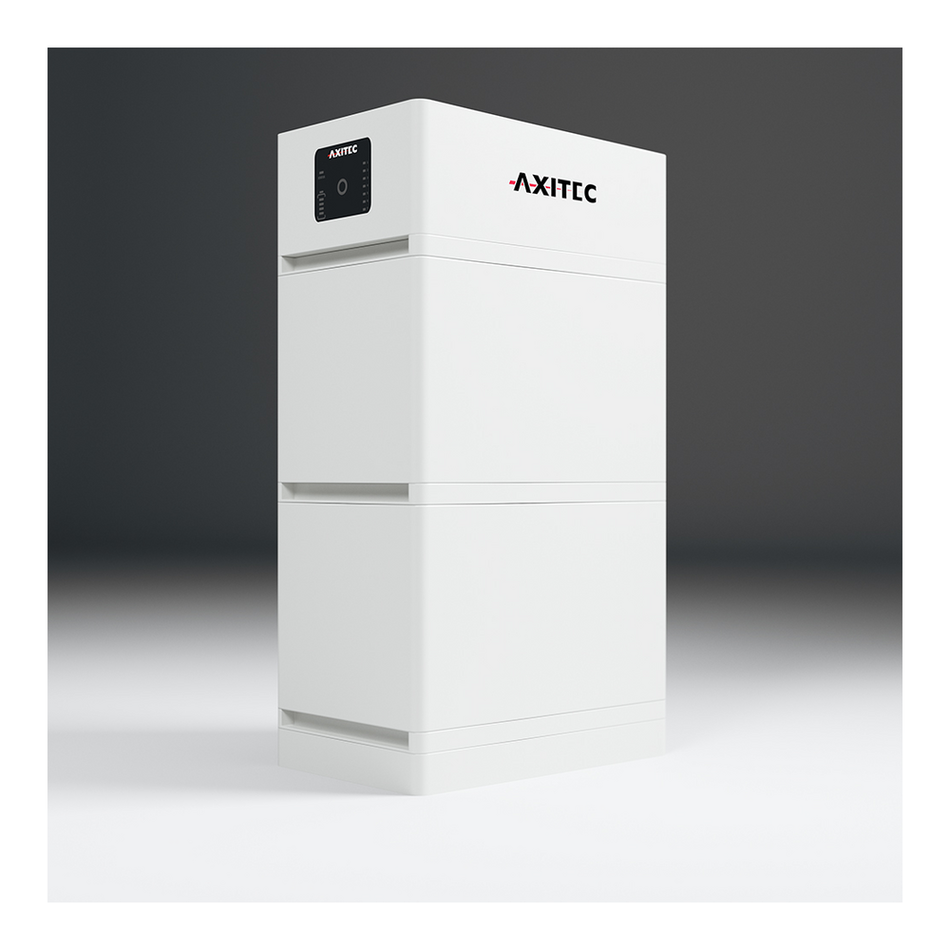

- AXITEC AXIstorage Li SV2 laut AXITEC-Freigabe (HYD-Firmware ab D0110036 / DSP V010027)
- AXITEC AXIstorage Li SV3 laut AXITEC-Freigabe nur für HYD 10–20KTL-3PH
- Pylontech Force H3 laut Pylontech-Kompatibilitätsliste nur für HYD 10–20KTL-3PH (2 bis 7 Module)
Der ältere SOFAR GTX 3000-H wird laut aktueller Anleitung nicht mehr hergestellt. Maßgeblich ist die aktuelle SOFAR-Kompatibilitätsangabe für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- SOFAR BTS E5–E20-DS5 (BTS-5K-Module) laut SOFAR-Anleitung
- AXITEC AXIstorage Li SV1 laut AXITEC-Freigabe (HYD-Firmware ab D0110036 / DSP V010027)
- AXITEC AXIstorage Li SV2 laut AXITEC-Freigabe (HYD-Firmware ab D0110036 / DSP V010027)
- AXITEC AXIstorage Li SV3 laut AXITEC-Freigabe nur für HYD 10–20KTL-3PH
- Pylontech Force H3 laut Pylontech-Kompatibilitätsliste nur für HYD 10–20KTL-3PH (2 bis 7 Module)
Der ältere SOFAR GTX 3000-H wird laut aktueller Anleitung nicht mehr hergestellt. Maßgeblich ist die aktuelle SOFAR-Kompatibilitätsangabe für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Speicherfamilien passen zum SOFAR HYD 5–20KTL-3PH?
SOFAR beschreibt für den HYD 5–20KTL-3PH die direkte Anbindung von BTS E5–E20-DS5; der ältere GTX 3000-H wird laut aktueller Anleitung nicht mehr hergestellt. AXITEC gibt zusätzlich AXIstorage Li SV1 und SV2 für die Serie sowie SV3 für 10–20 kW frei. Batterieturm, Modulzahl, BMS und Software müssen für das konkrete HYD-Modell freigegeben sein; die verschiedenen Speicherfamilien sind keine beliebig austauschbaren Anschlüsse.
Kann der HYD 5–20KTL-3PH dreiphasige Lasten bei Netzausfall versorgen?
Die Serie unterstützt dreiphasigen Ersatzstrom und ist mit einer schnellen Umschaltung dokumentiert. Die tatsächlich verfügbare Leistung hängt jedoch vom gewählten Gerät, Speicher und den vorgesehenen Ersatzstromverbrauchern ab.
Was ist beim Verbund mehrerer HYD 5–20KTL-3PH zu beachten?
SOFAR verlangt übereinstimmende Wechselrichtermodelle und Batterieausstattungen sowie eine Verbindung im Master-Slave-Betrieb. Messgerät oder Stromsensoren werden am Hauptgerät eingebunden. Die zulässige Verbundgröße und EPS-Verschaltung müssen zur Gerätegeneration und der dafür bestätigten Systemplanung passen.
Welche Schnittstellen werden für Speicher und Monitoring genutzt?
RS485, CAN und WLAN sind in der Plattform vorgesehen; LAN oder 4G können je nach Ausstattung ergänzt werden. Die Schnittstellen übernehmen unterschiedliche Aufgaben für Batteriekommunikation, Inbetriebnahme und Anlagenüberwachung.
