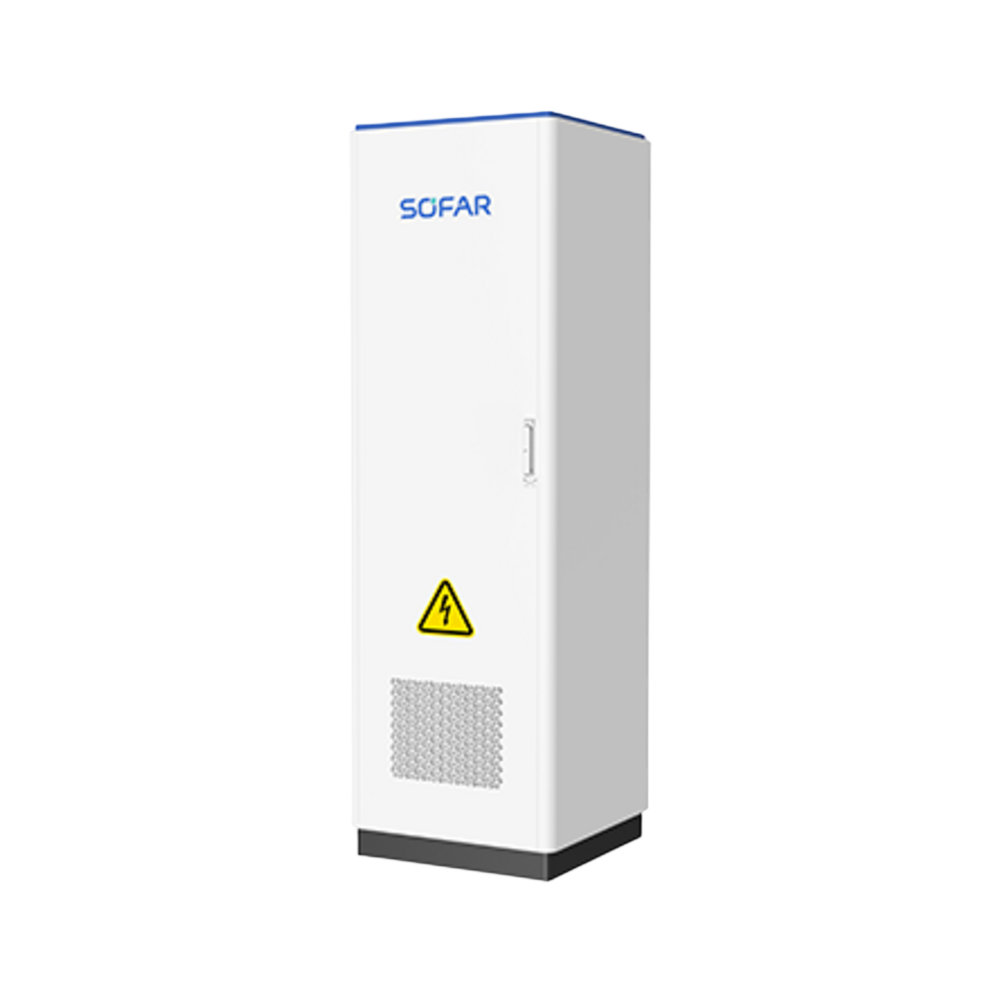

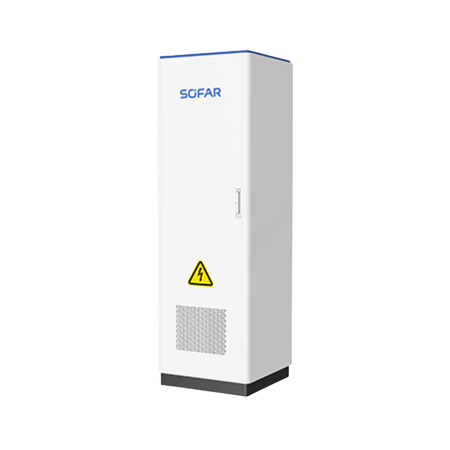

SOFAR PowerMagic Junction Cabinet
Normaler Preis
€9.959,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Bis zu sechs PowerMagic-Schränke:
Das Cabinet führt maximal sechs 125-kW-Speicherschränke in einer zentralen 400-V-Verteilung zusammen. Die Skalierung bleibt damit systemseitig klar definiert. -
750 kW Nenneingangsleistung:
6 × 125 kW ermöglichen große C&I-Speicherprojekte. Strombelastbarkeit und Schutztechnik sind transparent spezifiziert. -
Nicht begehbare, wandnahe Bauform:
Der Schaltschrank benötigt weniger Fläche als ein begehbarer Technikcontainer. Bodenanschlüsse und Frontzugang erleichtern die Projektintegration. -
IP55 und C4-Korrosionsschutz:
Das Gehäuse ist für anspruchsvolle Gewerbeumgebungen ausgelegt. Optionaler C5-Schutz bleibt projektspezifisch.
Beschreibung
Das SOFAR PowerMagic Junction Cabinet PAC-750K-H1 bündelt den AC-Anschluss mehrerer PowerMagic-Energiespeicherschränke. Bis zu sechs 125-kW-Schränke können an der 400-V-Verteilung zusammengeführt werden.
Der bodenstehende Schaltschrank ist für 6 × 180 A Nennstrom, maximal 1188 A und 750 kW Eingangsleistung ausgelegt. Die wandnahe, nicht begehbare Bauform reduziert den Flächenbedarf im Technikbereich.
Aufstellung, Kabelquerschnitte, Selektivität, Netzschutz und Inbetriebnahme sind Bestandteil der C&I-Projektplanung und nicht im Produktpreis enthalten.
Das Junction Cabinet ist kein eigenständiger Speicher, sondern die zentrale AC-Verteilung für eine Mehrschrankanlage. Es bündelt Leistung und Schutztechnik der angeschlossenen PowerMagic-Einheiten und schafft damit eine klar definierte Schnittstelle zum nachgelagerten Netzanschluss.
Die konkrete Auslegung hängt von Anzahl und Leistung der angeschlossenen Speicherschränke ab. Kabelquerschnitte, Kurzschlussfestigkeit, Schutzkonzept, Fundament und Zugänglichkeit werden deshalb zusammen mit dem gesamten PowerMagic-Projekt dimensioniert und vor Bestellung freigegeben.
Der bodenstehende Schaltschrank ist für 6 × 180 A Nennstrom, maximal 1188 A und 750 kW Eingangsleistung ausgelegt. Die wandnahe, nicht begehbare Bauform reduziert den Flächenbedarf im Technikbereich.
Aufstellung, Kabelquerschnitte, Selektivität, Netzschutz und Inbetriebnahme sind Bestandteil der C&I-Projektplanung und nicht im Produktpreis enthalten.
Das Junction Cabinet ist kein eigenständiger Speicher, sondern die zentrale AC-Verteilung für eine Mehrschrankanlage. Es bündelt Leistung und Schutztechnik der angeschlossenen PowerMagic-Einheiten und schafft damit eine klar definierte Schnittstelle zum nachgelagerten Netzanschluss.
Die konkrete Auslegung hängt von Anzahl und Leistung der angeschlossenen Speicherschränke ab. Kabelquerschnitte, Kurzschlussfestigkeit, Schutzkonzept, Fundament und Zugänglichkeit werden deshalb zusammen mit dem gesamten PowerMagic-Projekt dimensioniert und vor Bestellung freigegeben.
⚙️ Technische Daten
Modell: PAC-750K-H1
Produkttyp: 400-V-Junction Cabinet
Netz: dreiphasig, vierleiter, 400 V AC
Nennstrom: 6 × 180 A
Maximalstrom: 1188 A
Nenneingangsleistung: 6 × 125 kW / 750 kW
Schutzart: IP55
Korrosionsschutz: C4, optional C5
Abmessungen: 700 × 700 × 2182 mm
Gewicht: < 300 kg
Aufstellung: bodenstehend
Kabeleinführung: unten
Produkttyp: 400-V-Junction Cabinet
Netz: dreiphasig, vierleiter, 400 V AC
Nennstrom: 6 × 180 A
Maximalstrom: 1188 A
Nenneingangsleistung: 6 × 125 kW / 750 kW
Schutzart: IP55
Korrosionsschutz: C4, optional C5
Abmessungen: 700 × 700 × 2182 mm
Gewicht: < 300 kg
Aufstellung: bodenstehend
Kabeleinführung: unten
📦 Lieferumfang
1 × SOFAR PowerMagic Junction Cabinet PAC-750K-H1
PowerMagic-Speicherschränke, Fundament, externe Kabel, Schutz- und Netztechnik sind nicht enthalten.
PowerMagic-Speicherschränke, Fundament, externe Kabel, Schutz- und Netztechnik sind nicht enthalten.
🔒 Garantie
Garantie gemäß den zum Kaufzeitpunkt gültigen SOFAR Hersteller- und Servicebedingungen für die konkrete Komponente.
🔌 Kompatibel mit
Kompatibel mit:
- SOFAR PowerMagic 125-kW-Energiespeicherschränken
- bis zu sechs Schränke innerhalb der freigegebenen Projektkonfiguration
Zu beachten:
- Gesamtleistung und Kabeldimensionierung
- Schutzkonzept und Netzanschluss
- Projektfreigabe
- SOFAR PowerMagic 125-kW-Energiespeicherschränken
- bis zu sechs Schränke innerhalb der freigegebenen Projektkonfiguration
Zu beachten:
- Gesamtleistung und Kabeldimensionierung
- Schutzkonzept und Netzanschluss
- Projektfreigabe
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie viele PowerMagic-Schränke können angeschlossen werden?
Laut Datenblatt maximal sechs Energiespeicherschränke mit jeweils 125 kW.
Ist das Junction Cabinet ein Speicher?
Nein. Es ist die zentrale AC-Verteilung für mehrere PowerMagic-Schränke.
Kann der Schaltschrank außen stehen?
Die Schutzart ist IP55; Standort, Korrosionsklasse und Fundament müssen im Projekt geprüft werden.
Sind Kabel und Netzschutz enthalten?
Nein. Externe Leistungsverkabelung, Netzschutz und projektspezifische Schalttechnik sind separat zu planen.
