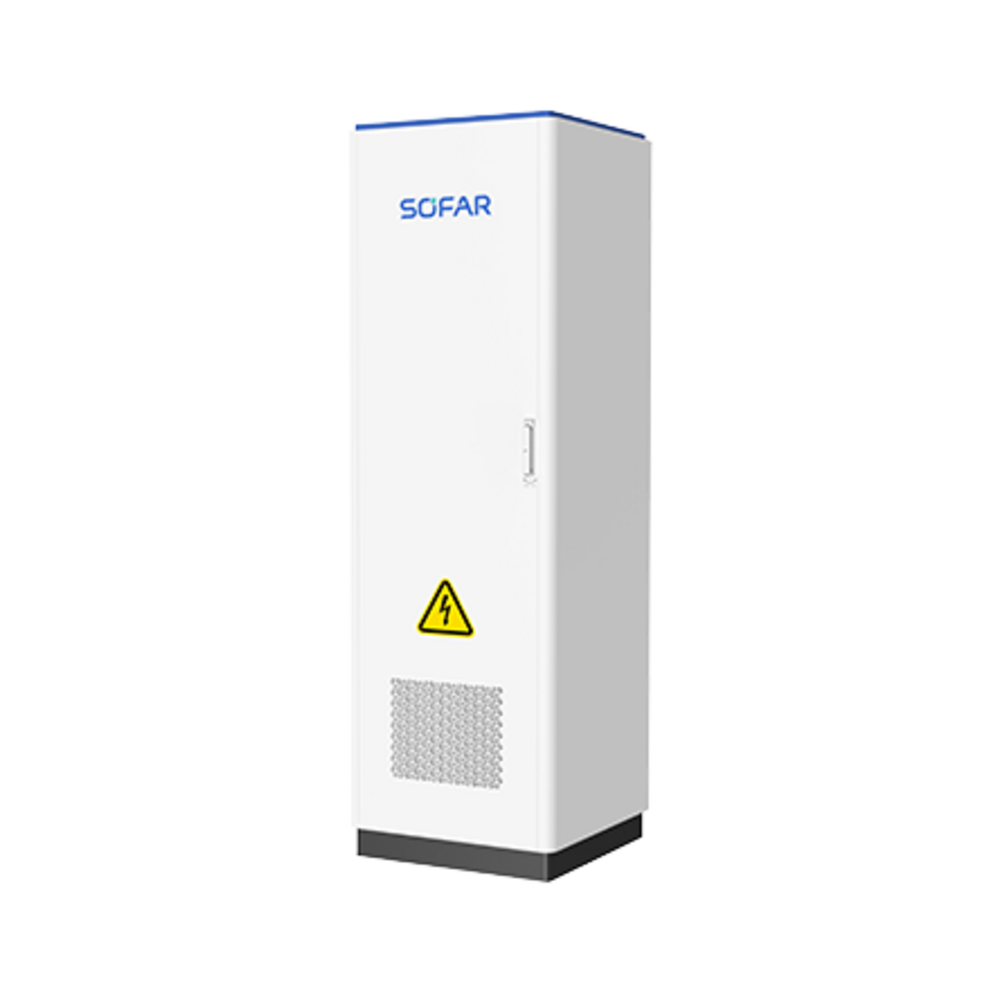

SOFAR PowerMagic Junction Cabinet – Gewerbe & Ausland
Normaler Preis
€11.898,81
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Bis zu sechs PowerMagic-Schränke:
Das Cabinet führt maximal sechs 125-kW-Speicherschränke in einer zentralen 400-V-Verteilung zusammen. Die Skalierung bleibt damit systemseitig klar definiert. -
750 kW Nenneingangsleistung:
6 × 125 kW ermöglichen große C&I-Speicherprojekte. Strombelastbarkeit und Schutztechnik sind transparent spezifiziert. -
Nicht begehbare, wandnahe Bauform:
Der Schaltschrank benötigt weniger Fläche als ein begehbarer Technikcontainer. Bodenanschlüsse und Frontzugang erleichtern die Projektintegration. -
IP55 und C4-Korrosionsschutz:
Das Gehäuse ist für anspruchsvolle Gewerbeumgebungen ausgelegt. Optionaler C5-Schutz bleibt projektspezifisch.
Beschreibung
Das SOFAR PowerMagic Junction Cabinet PAC-750K-H1 bündelt den AC-Anschluss mehrerer PowerMagic-Energiespeicherschränke. Bis zu sechs 125-kW-Schränke können an der 400-V-Verteilung zusammengeführt werden. Der bodenstehende Schaltschrank ist für 6 × 180 A Nennstrom, maximal 1,188 A und 750 kW Eingangsleistung ausgelegt.
Die wandnahe, nicht begehbare Bauform reduziert den Flächenbedarf im Technikbereich. Aufstellung, Kabelquerschnitte, Selektivität, Netzschutz und Inbetriebnahme sind Bestandteil der C&I-Projektplanung und nicht im Produktpreis enthalten. Das Junction Cabinet ist kein eigenständiger Speicher, sondern die zentrale AC-Verteilung für eine Mehrschrankanlage.
Es bündelt Leistung und Schutztechnik der angeschlossenen PowerMagic-Einheiten und schafft damit eine klar definierte Schnittstelle zum nachgelagerten Netzanschluss. Die konkrete Auslegung hängt von Anzahl und Leistung der angeschlossenen Speicherschränke ab. Kabelquerschnitte, Kurzschlussfestigkeit, Schutzkonzept, Fundament und Zugänglichkeit werden deshalb zusammen mit dem gesamten PowerMagic-Projekt dimensioniert und vor Bestellung freigegeben.
PowerMagic-Speicherschränke, Fundament, externe Kabel, Schutz- und Netztechnik sind nicht enthalten.
Die wandnahe, nicht begehbare Bauform reduziert den Flächenbedarf im Technikbereich. Aufstellung, Kabelquerschnitte, Selektivität, Netzschutz und Inbetriebnahme sind Bestandteil der C&I-Projektplanung und nicht im Produktpreis enthalten. Das Junction Cabinet ist kein eigenständiger Speicher, sondern die zentrale AC-Verteilung für eine Mehrschrankanlage.
Es bündelt Leistung und Schutztechnik der angeschlossenen PowerMagic-Einheiten und schafft damit eine klar definierte Schnittstelle zum nachgelagerten Netzanschluss. Die konkrete Auslegung hängt von Anzahl und Leistung der angeschlossenen Speicherschränke ab. Kabelquerschnitte, Kurzschlussfestigkeit, Schutzkonzept, Fundament und Zugänglichkeit werden deshalb zusammen mit dem gesamten PowerMagic-Projekt dimensioniert und vor Bestellung freigegeben.
PowerMagic-Speicherschränke, Fundament, externe Kabel, Schutz- und Netztechnik sind nicht enthalten.
⚙️ Technische Daten
Modell: PAC-750K-H1
Produkttyp: 400-V-Junction Cabinet
Nenneingangsleistung: 6 × 125 kW / 750 kW
Nennstrom: 6 × 180 A
Maximalstrom: 1.188 A
Abmessungen: 700 × 700 × 2.182 mm
Gewicht: < 300 kg
Schutzart: IP55
Kabeleinführung: unten
Netz: dreiphasig, vierleiter, 400 V AC
Korrosionsschutz: C4, optional C5
Aufstellung: bodenstehend
Produkttyp: 400-V-Junction Cabinet
Nenneingangsleistung: 6 × 125 kW / 750 kW
Nennstrom: 6 × 180 A
Maximalstrom: 1.188 A
Abmessungen: 700 × 700 × 2.182 mm
Gewicht: < 300 kg
Schutzart: IP55
Kabeleinführung: unten
Netz: dreiphasig, vierleiter, 400 V AC
Korrosionsschutz: C4, optional C5
Aufstellung: bodenstehend
📦 Lieferumfang
1 × SOFAR PowerMagic Junction Cabinet PAC-750K-H1
🔌 Kompatibel mit
Für SOFAR PowerMagic 125-kW-Energiespeicherschränke vorgesehen; innerhalb der freigegebenen Projektkonfiguration können bis zu sechs Schränke angebunden werden.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie viele PowerMagic-Schränke können angeschlossen werden?
Laut Datenblatt maximal sechs Energiespeicherschränke mit jeweils 125 kW.
Ist das Junction Cabinet ein Speicher?
Nein. Es ist die zentrale AC-Verteilung für mehrere PowerMagic-Schränke.
Kann der Schaltschrank außen stehen?
Die Schutzart ist IP55; Standort, Korrosionsklasse und Fundament müssen im Projekt geprüft werden.
Sind Kabel und Netzschutz enthalten?
Nein. Externe Leistungsverkabelung, Netzschutz und projektspezifische Schalttechnik sind separat zu planen.
