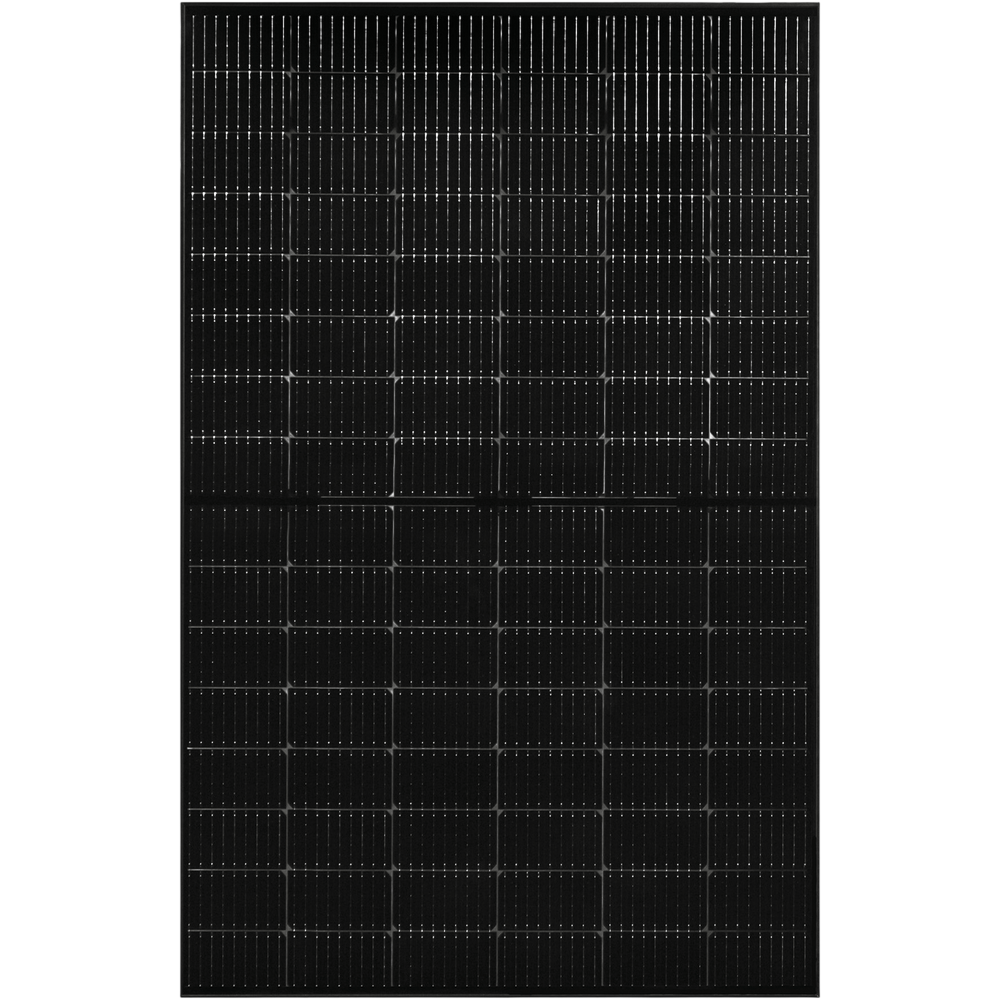

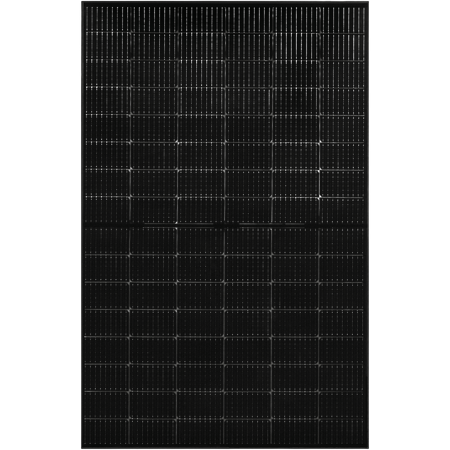

Solar Fabrik Mono S4 Trend Guard Glas-Glas-Solarmodul – 455 Wp
Normaler Preis
€113,75
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
DIBt-Zulassung für Überkopfflächen:
Mit der allgemeinen bauaufsichtlichen Zulassung Z-70.3-322 ist das Modul in Deutschland für Flächen vorgesehen, unter denen sich Personen aufhalten. Dazu gehören etwa Carports, Terrassenüberdachungen und Vordächer. -
Ein Modultyp auch für die Fassade:
Die Zulassung umfasst neben Überkopfanwendungen auch Fassadeninstallationen. Gebäudehülle, Vordach und Nebengebäude lassen sich so mit demselben Modultyp planen, sofern die Ausführung den Bedingungen der Zulassung folgt. -
Lichtdurchlässige Zellzwischenräume:
Zwischen den Zellen bleibt der Glas-Glas-Verbund transparent. Unter Carport oder Terrassendach fällt dadurch Tageslicht durch die Zwischenräume, und es entsteht ein lichtdurchlässiges Schattendach statt einer geschlossenen dunklen Fläche. -
Rückseitenlicht bei frei stehender Montage:
Laut Solar Fabrik unterstützt die Transparenz zwischen den Zellen die bifaziale Leistungsaufnahme. Unter offenen Überdachungen erreicht in der Regel mehr Licht die Rückseite als bei dachnaher Montage, ein fester Mehrertrag folgt daraus nicht. -
Antireflexglas auf beiden Seiten:
Vorder- und Rückseite bestehen laut Datenblatt aus je 2 mm Antireflexions-Solarglas. Der beidseitige Glasaufbau schützt die 96 TOPCon-Halbzellen und lässt Licht von oben wie von unten an die Zellen.
Beschreibung
Das Solar Fabrik Mono S4 Trend Guard mit 455 Wp ist ein bifaziales Glas-Glas-Modul für Bauteile, unter denen sich Menschen aufhalten. Sein zentrales Merkmal ist die allgemeine bauaufsichtliche Zulassung beziehungsweise allgemeine Bauartgenehmigung Z-70.3-322 des Deutschen Instituts für Bautechnik, die laut Hersteller bis zum 02.06.2031 gültig ist. Die Zulassung betrifft Überkopf- und Fassadeninstallationen wie Carports, Terrassenüberdachungen, Vordächer und Fassaden und gilt für Deutschland.
Elektrisch aktiv sind 96 monokristalline N-Type-TOPCon-Halbzellen im Raster 6 × 16. Auf 1.762 × 1.134 mm ergeben 455 Wp einen Modulwirkungsgrad von 22,77 %, Solar Fabrik nennt einen Flächennutzungsgrad von bis zu 228 W/m². Der Koeffizient von −0,290 %/°C hält Wärmeverluste auf sonnigen Überdachungen in moderatem Rahmen. Schatten durch Gebäudeteile, Bäume oder Dachkanten bleibt dennoch ein Ertragsfaktor, den die Zelltechnik nur begrenzt auffängt.
Vorn und hinten schützt jeweils 2 mm Antireflexions-Solarglas die Zellen, gefasst in einem schwarz eloxierten Aluminiumrahmen mit 30 mm Bauhöhe; das Gewicht liegt bei 24,5 kg. Die Zellzwischenräume sind transparent, sodass unter einer Überdachung Licht hindurchfällt und ein heller Schattenbereich entsteht. Dieselbe Transparenz begünstigt laut Hersteller die Aufnahme von Licht über die Rückseite; wie viel sie beiträgt, hängt von Aufstellhöhe, Untergrund und Umgebung ab.
Die Zulassung stellt Anforderungen an Unterkonstruktion, Befestigung und Ausführung, die die Montageanleitung im Abschnitt zu den DIBt-Modulen beschreibt. Der Errichter bestätigt, dass die ausgeführte Anlage diesen Vorgaben entspricht, weshalb die Tragkonstruktion von Beginn an darauf auszurichten ist. Laut Datenblatt liegt der MPP bei 30,42 V und 14,96 A; Leerlaufspannung und Kurzschlussstrom betragen 36,09 V beziehungsweise 15,66 A und fließen in die Stringauslegung ein. Angeschlossen wird über Stäubli MC4-EVO2A mit Leitungen von jeweils mindestens 1.100 mm.
Elektrisch aktiv sind 96 monokristalline N-Type-TOPCon-Halbzellen im Raster 6 × 16. Auf 1.762 × 1.134 mm ergeben 455 Wp einen Modulwirkungsgrad von 22,77 %, Solar Fabrik nennt einen Flächennutzungsgrad von bis zu 228 W/m². Der Koeffizient von −0,290 %/°C hält Wärmeverluste auf sonnigen Überdachungen in moderatem Rahmen. Schatten durch Gebäudeteile, Bäume oder Dachkanten bleibt dennoch ein Ertragsfaktor, den die Zelltechnik nur begrenzt auffängt.
Vorn und hinten schützt jeweils 2 mm Antireflexions-Solarglas die Zellen, gefasst in einem schwarz eloxierten Aluminiumrahmen mit 30 mm Bauhöhe; das Gewicht liegt bei 24,5 kg. Die Zellzwischenräume sind transparent, sodass unter einer Überdachung Licht hindurchfällt und ein heller Schattenbereich entsteht. Dieselbe Transparenz begünstigt laut Hersteller die Aufnahme von Licht über die Rückseite; wie viel sie beiträgt, hängt von Aufstellhöhe, Untergrund und Umgebung ab.
Die Zulassung stellt Anforderungen an Unterkonstruktion, Befestigung und Ausführung, die die Montageanleitung im Abschnitt zu den DIBt-Modulen beschreibt. Der Errichter bestätigt, dass die ausgeführte Anlage diesen Vorgaben entspricht, weshalb die Tragkonstruktion von Beginn an darauf auszurichten ist. Laut Datenblatt liegt der MPP bei 30,42 V und 14,96 A; Leerlaufspannung und Kurzschlussstrom betragen 36,09 V beziehungsweise 15,66 A und fließen in die Stringauslegung ein. Angeschlossen wird über Stäubli MC4-EVO2A mit Leitungen von jeweils mindestens 1.100 mm.
⚙️ Technische Daten
Modellbezeichnung: S4-DG455-96TMax Guard
Zelltechnologie: monokristalline N-Type-TOPCon-Zellen
Nennleistung: 455 Wp
Modulwirkungsgrad: 22,77 %
Zellaufbau: 96 Halbzellen (6 × 16)
Modulaufbau: Glas-Glas, 2,0 mm Frontglas / 2,0 mm Rückglas
Bifazial: Ja
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen mit transparenten Zellzwischenräumen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 24,5 kg
MPP-Spannung (Vmp): 30,42 V
MPP-Strom (Imp): 14,96 A
Leerlaufspannung (Voc): 36,09 V
Kurzschlussstrom (Isc): 15,66 A
Temperaturkoeffizient Pmax: −0,290 %/°C
Temperaturkoeffizient Voc: −0,250 %/°C
Stecksystem: Stäubli MC4-EVO2A, 4 mm², Anschlussleitungen jeweils ≥ 1.100 mm
Hagelprüfung: 25 mm Eiskugeln bei 23 m/s laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: monokristalline N-Type-TOPCon-Zellen
Nennleistung: 455 Wp
Modulwirkungsgrad: 22,77 %
Zellaufbau: 96 Halbzellen (6 × 16)
Modulaufbau: Glas-Glas, 2,0 mm Frontglas / 2,0 mm Rückglas
Bifazial: Ja
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen mit transparenten Zellzwischenräumen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 24,5 kg
MPP-Spannung (Vmp): 30,42 V
MPP-Strom (Imp): 14,96 A
Leerlaufspannung (Voc): 36,09 V
Kurzschlussstrom (Isc): 15,66 A
Temperaturkoeffizient Pmax: −0,290 %/°C
Temperaturkoeffizient Voc: −0,250 %/°C
Stecksystem: Stäubli MC4-EVO2A, 4 mm², Anschlussleitungen jeweils ≥ 1.100 mm
Hagelprüfung: 25 mm Eiskugeln bei 23 m/s laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × Solar Fabrik Mono S4 Trend Guard 455 Wp Solarmodul
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
🔒 Garantie
30 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie
Die lineare Leistungsgarantie nennt im 30. Jahr mindestens 87,4 % der in den Garantiebedingungen definierten Mindestleistung unter Standardtestbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Die lineare Leistungsgarantie nennt im 30. Jahr mindestens 87,4 % der in den Garantiebedingungen definierten Mindestleistung unter Standardtestbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür gilt die DIBt-Zulassung Z-70.3-322 des Trend Guard?
Die allgemeine bauaufsichtliche Zulassung beziehungsweise Bauartgenehmigung betrifft Überkopf- und Fassadeninstallationen, also etwa Carports, Terrassenüberdachungen, Vordächer und Fassaden. Die Zulassung gilt in Deutschland und laut Hersteller bis zum 02.06.2031. Für Projekte in anderen Ländern lässt sich aus ihr keine Verwendbarkeit ableiten, dort gelten die jeweiligen bauordnungsrechtlichen Regeln.
Genügt das zugelassene Modul allein für eine regelkonforme Überdachung?
Nein. Die Zulassung knüpft Bedingungen an Unterkonstruktion, Befestigung und Ausführung, die Solar Fabrik in der Montageanleitung im Abschnitt zu den DIBt-Modulen beschreibt. Der Errichter bestätigt die Übereinstimmung der Anlage mit diesen Vorgaben. Das Modul ist damit ein Baustein, das gesamte Bauteil bleibt Gegenstand der Planung.
Wie wirken die transparenten Zellzwischenräume unter einem Carport?
Zwischen den 96 Halbzellen ist der Glasverbund durchsichtig, sodass Tageslicht durch die Zwischenräume nach unten fällt. Darunter entsteht ein lichtdurchlässiges Schattendach. Einen bestimmten Lichtanteil nennt das Datenblatt nicht; die Zellflächen selbst bleiben undurchsichtig und spenden den eigentlichen Schatten.
