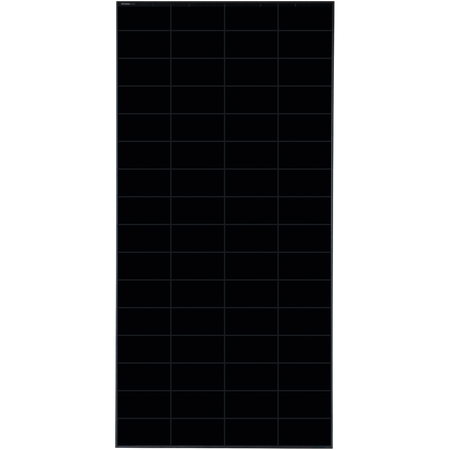

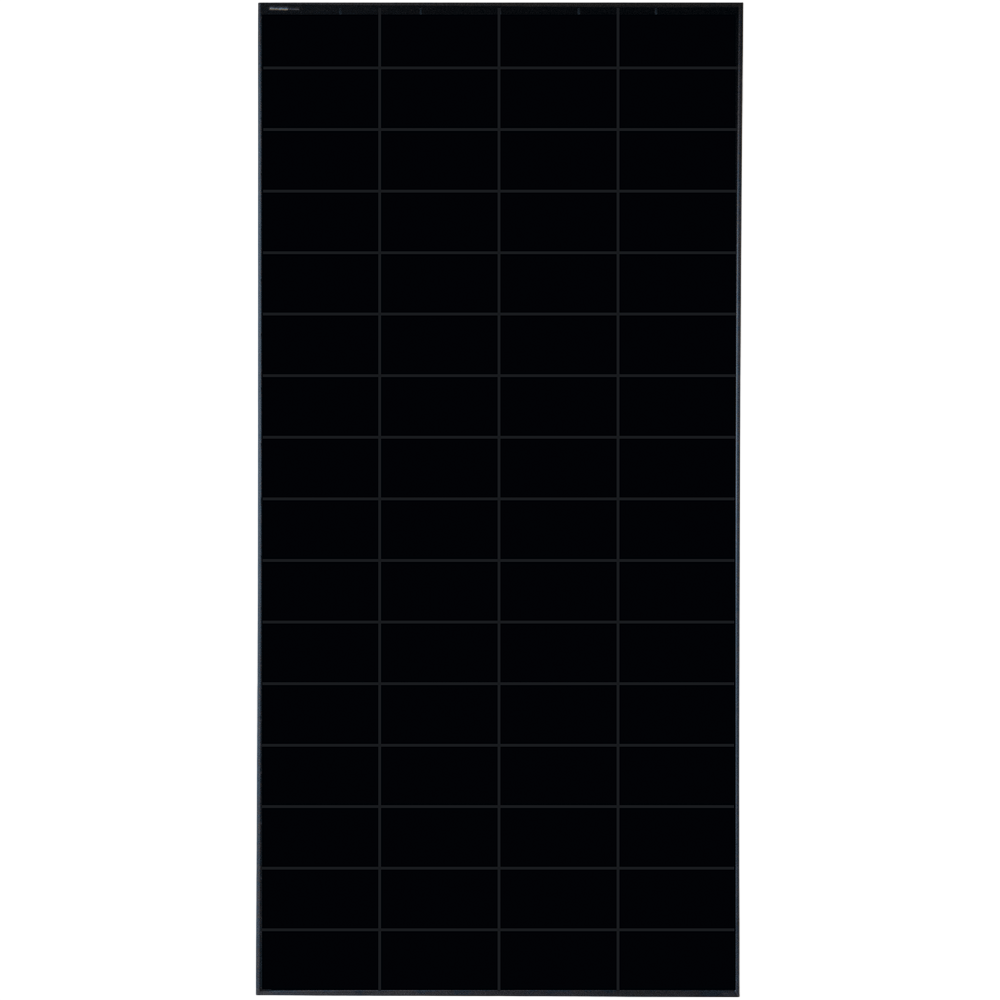

Solar Fabrik Mono S5 BC Installer Full Black kompaktes Glas-Glas-Solarmodul – 285 Wp
Normaler Preis
€78,38
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Kleinformat für verwinkelte Dachflächen:
Mit 1.606 × 767 mm passt das Modul auch in schmale Restflächen neben Gauben, Dachfenstern oder Balkonen, für die großformatige Module zu sperrig sind. Laut Solar Fabrik eignet es sich ebenso für Repowering. -
Mehr Lichtausbeute ohne Kontaktfinger vorn:
Bei den N-Type-Back-Contact-Zellen sitzen die Kontakte auf der Zellrückseite. Laut Datenblatt steigert das die Lichtausbeute auf der Vorderseite, die zugleich ohne sichtbare Kontaktfinger auskommt. -
Begrenzte Einbußen bei Teilverschattung:
Solar Fabrik setzt laut Datenblatt auf eine Bypass-Diode auf Zellebene. Wirft eine Gaube oder ein Kamin Schatten auf einzelne Zellen, lassen sich Verluste damit eingrenzen, vollständig vermeiden jedoch nicht. -
Niedrige Modulspannung für flexible Strings:
Mit 23,83 V Leerlaufspannung je Modul lassen sich mehr Module in Reihe schalten als bei großformatigen Typen. Kleine Teilflächen können so leichter auf passende Wechselrichtereingänge verteilt werden. -
Durchgehend dunkle Ansicht dank Black Mesh:
Ein schwarzer Print zwischen den Zellen und der schwarz eloxierte Aluminiumrahmen lassen die Modulfläche einheitlich dunkel wirken. Einzelne Module auf Gauben oder Restflächen treten auf dunklen Eindeckungen kaum hervor.
Beschreibung
Das Solar Fabrik Mono S5 BC Installer Full Black ist ein kompaktes Glas-Glas-Modul mit 285 Wp der Solar Fabrik GmbH aus Laufach. Der Hersteller sieht es als Effizienzmodul für den Residential-Bereich, für Repowering und verwinkelte Dächer mit Gauben, Dachfenstern oder Balkonen, zudem für Balkonkraftwerke. Auf rund 1,23 m² erreicht es 23,10 % Wirkungsgrad und laut Datenblatt 231 W/m² Flächennutzungsgrad.
64 monokristalline N-Type-Back-Contact-Halbzellen (4 × 16) erzeugen den Strom. Weil die Kontakte hinter der Zelle liegen, verspricht Solar Fabrik eine höhere Lichtausbeute auf der Vorderseite, die geteilten Zellen sollen laut Hersteller Effizienz, Sicherheit und Zuverlässigkeit verbessern. Gegen Teilverschattung nennt das Datenblatt eine Bypass-Diode auf Zellebene, die Verluste eingrenzen kann, eine schattenarme Belegung aber nicht ersetzt. Pro Grad Zellerwärmung sinkt die Leistung um 0,260 %, was auf heißen Dächern moderat bleibt.
Front- und Rückglas sind jeweils 2,0 mm stark, ein schwarz eloxierter Aluminiumrahmen mit 30 mm Bauhöhe fasst den Verbund ein. Mit 16,0 kg bleibt das Modul auch in engen Dachbereichen gut handhabbar. Das Datenblatt weist Feuerklasse A nach IEC 61730-2, UL 790 und UL 1703 aus, geprüft wurde zudem mit 25-mm-Eiskugeln bei 23 m/s. Bifazial ist das Modul ebenfalls, dachparallel montiert bleibt der Rückseitenbeitrag jedoch gering.
Elektrisch fällt die niedrige Spannung auf, mit 19,69 V im MPP und 23,83 V Leerlaufspannung bei 14,48 A beziehungsweise 15,16 A. Wie viele Module mindestens und höchstens in Reihe gehen, ergibt sich aus dem MPP-Bereich und der maximalen Eingangsspannung des Wechselrichters, wobei die Leerlaufspannung bei Kälte ansteigt. Für Balkonkraftwerke ist der zulässige Eingangsstrom des Mikrowechselrichters mit diesen Werten abzugleichen. Die Unterkonstruktion wird auf Kleinformat und Gewicht abgestimmt.
64 monokristalline N-Type-Back-Contact-Halbzellen (4 × 16) erzeugen den Strom. Weil die Kontakte hinter der Zelle liegen, verspricht Solar Fabrik eine höhere Lichtausbeute auf der Vorderseite, die geteilten Zellen sollen laut Hersteller Effizienz, Sicherheit und Zuverlässigkeit verbessern. Gegen Teilverschattung nennt das Datenblatt eine Bypass-Diode auf Zellebene, die Verluste eingrenzen kann, eine schattenarme Belegung aber nicht ersetzt. Pro Grad Zellerwärmung sinkt die Leistung um 0,260 %, was auf heißen Dächern moderat bleibt.
Front- und Rückglas sind jeweils 2,0 mm stark, ein schwarz eloxierter Aluminiumrahmen mit 30 mm Bauhöhe fasst den Verbund ein. Mit 16,0 kg bleibt das Modul auch in engen Dachbereichen gut handhabbar. Das Datenblatt weist Feuerklasse A nach IEC 61730-2, UL 790 und UL 1703 aus, geprüft wurde zudem mit 25-mm-Eiskugeln bei 23 m/s. Bifazial ist das Modul ebenfalls, dachparallel montiert bleibt der Rückseitenbeitrag jedoch gering.
Elektrisch fällt die niedrige Spannung auf, mit 19,69 V im MPP und 23,83 V Leerlaufspannung bei 14,48 A beziehungsweise 15,16 A. Wie viele Module mindestens und höchstens in Reihe gehen, ergibt sich aus dem MPP-Bereich und der maximalen Eingangsspannung des Wechselrichters, wobei die Leerlaufspannung bei Kälte ansteigt. Für Balkonkraftwerke ist der zulässige Eingangsstrom des Mikrowechselrichters mit diesen Werten abzugleichen. Die Unterkonstruktion wird auf Kleinformat und Gewicht abgestimmt.
⚙️ Technische Daten
Modellbezeichnung: S5-DG285-64BC-FB
Zelltechnologie: monokristalline N-Type-Back-Contact-Zellen
Nennleistung: 285 Wp
Modulwirkungsgrad: 23,10 %
Zellaufbau: 64 Halbzellen (4 × 16)
Modulaufbau: Glas-Glas, 2,0 mm Frontglas / 2,0 mm Rückglas
Bifazial: Ja
Optik/Ausführung: Full Black mit schwarz eloxiertem Aluminiumrahmen und schwarzem Raster zwischen den Zellen
Abmessungen: 1.606 × 767 × 30 mm
Gewicht: 16,0 kg
MPP-Spannung (Vmp): 19,69 V
MPP-Strom (Imp): 14,48 A
Leerlaufspannung (Voc): 23,83 V
Kurzschlussstrom (Isc): 15,16 A
Temperaturkoeffizient Pmax: −0,260 %/°C
Temperaturkoeffizient Voc: −0,200 %/°C
Stecksystem: Stäubli MC4-EVO2, 4 mm², Anschlussleitungen jeweils ≥ 1.200 mm
Hagelprüfung: 25 mm Eiskugeln bei 23 m/s laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: monokristalline N-Type-Back-Contact-Zellen
Nennleistung: 285 Wp
Modulwirkungsgrad: 23,10 %
Zellaufbau: 64 Halbzellen (4 × 16)
Modulaufbau: Glas-Glas, 2,0 mm Frontglas / 2,0 mm Rückglas
Bifazial: Ja
Optik/Ausführung: Full Black mit schwarz eloxiertem Aluminiumrahmen und schwarzem Raster zwischen den Zellen
Abmessungen: 1.606 × 767 × 30 mm
Gewicht: 16,0 kg
MPP-Spannung (Vmp): 19,69 V
MPP-Strom (Imp): 14,48 A
Leerlaufspannung (Voc): 23,83 V
Kurzschlussstrom (Isc): 15,16 A
Temperaturkoeffizient Pmax: −0,260 %/°C
Temperaturkoeffizient Voc: −0,200 %/°C
Stecksystem: Stäubli MC4-EVO2, 4 mm², Anschlussleitungen jeweils ≥ 1.200 mm
Hagelprüfung: 25 mm Eiskugeln bei 23 m/s laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × Solar Fabrik Mono S5 BC Installer Full Black 285 Wp Solarmodul
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
🔒 Garantie
30 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie
Den Verlauf der linearen Leistungsgarantie weisen das Herstellerdatenblatt und die Garantiebedingungen von Solar Fabrik für Glas-Glas-Module aus.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Den Verlauf der linearen Leistungsgarantie weisen das Herstellerdatenblatt und die Garantiebedingungen von Solar Fabrik für Glas-Glas-Module aus.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Lässt sich das S5 BC Installer Full Black für ein Balkonkraftwerk verwenden?
Laut Solar Fabrik ist das Modul auch für Balkonkraftwerke geeignet. Mit 16,0 kg und 1.606 × 767 mm ist es deutlich handlicher als großformatige Module. Der Mikrowechselrichter muss zu 15,16 A Kurzschlussstrom und zur Modulspannung passen, die Befestigung am Balkon wird gesondert geplant.
Was bedeutet die niedrige Spannung des 285-Wp-Moduls für die Stringplanung?
Mit 23,83 V Leerlaufspannung und 19,69 V im MPP liegt die Spannung je Modul deutlich unter der großformatiger Module, daher passen mehr Module in einen String. Bei kleinen Anlagen kann umgekehrt die untere Grenze des MPP-Bereichs eine Mindestzahl in Reihe erfordern, außerdem muss der Strom von rund 14,5 A zum Eingang passen.
Welche Garantie gewährt Solar Fabrik auf das S5 BC Installer Full Black?
Solar Fabrik nennt 30 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Den genauen Verlauf der zugesicherten Mindestleistung weisen das Herstellerdatenblatt und die Garantiebedingungen für Glas-Glas-Module aus. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
